EBW

Eckbefestigung

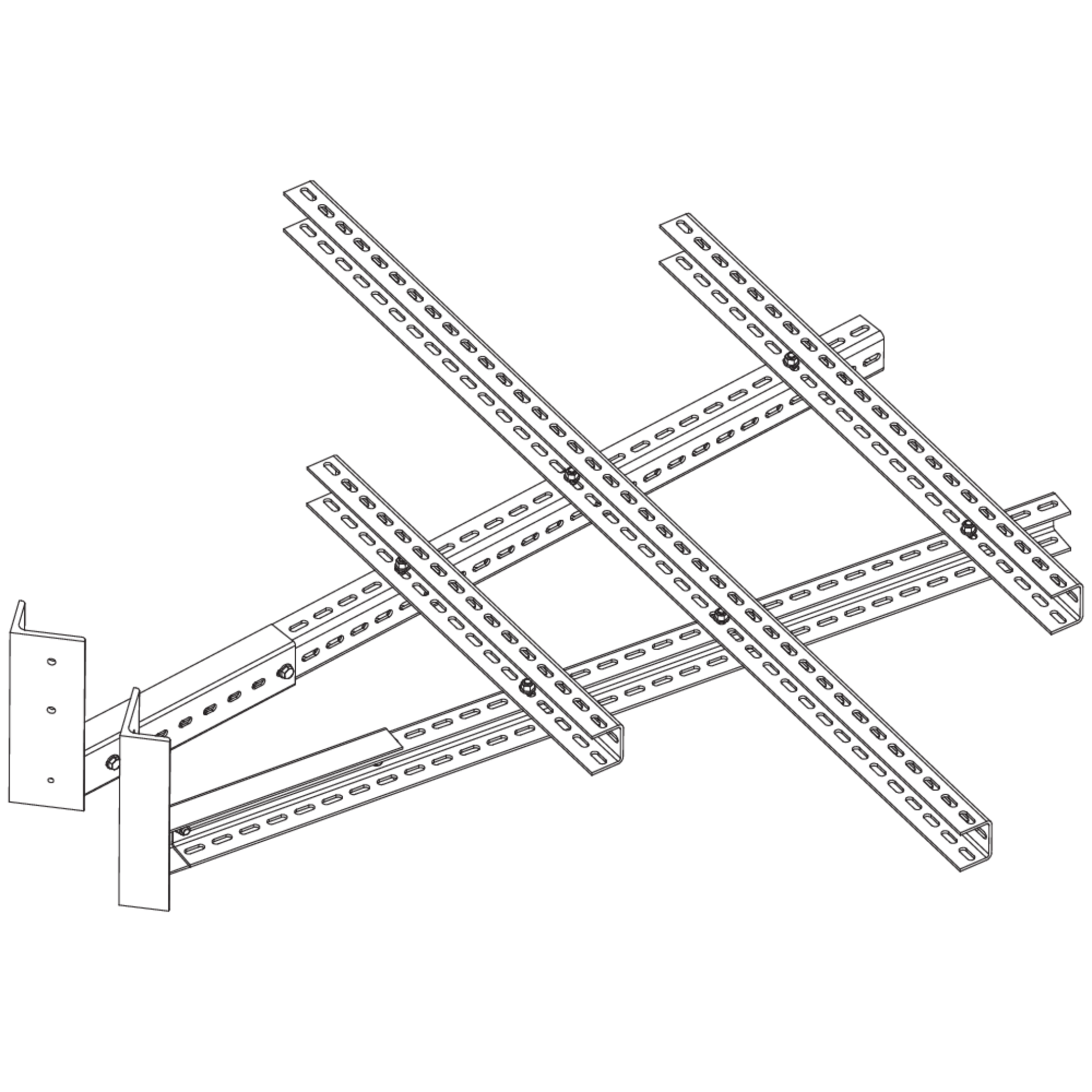

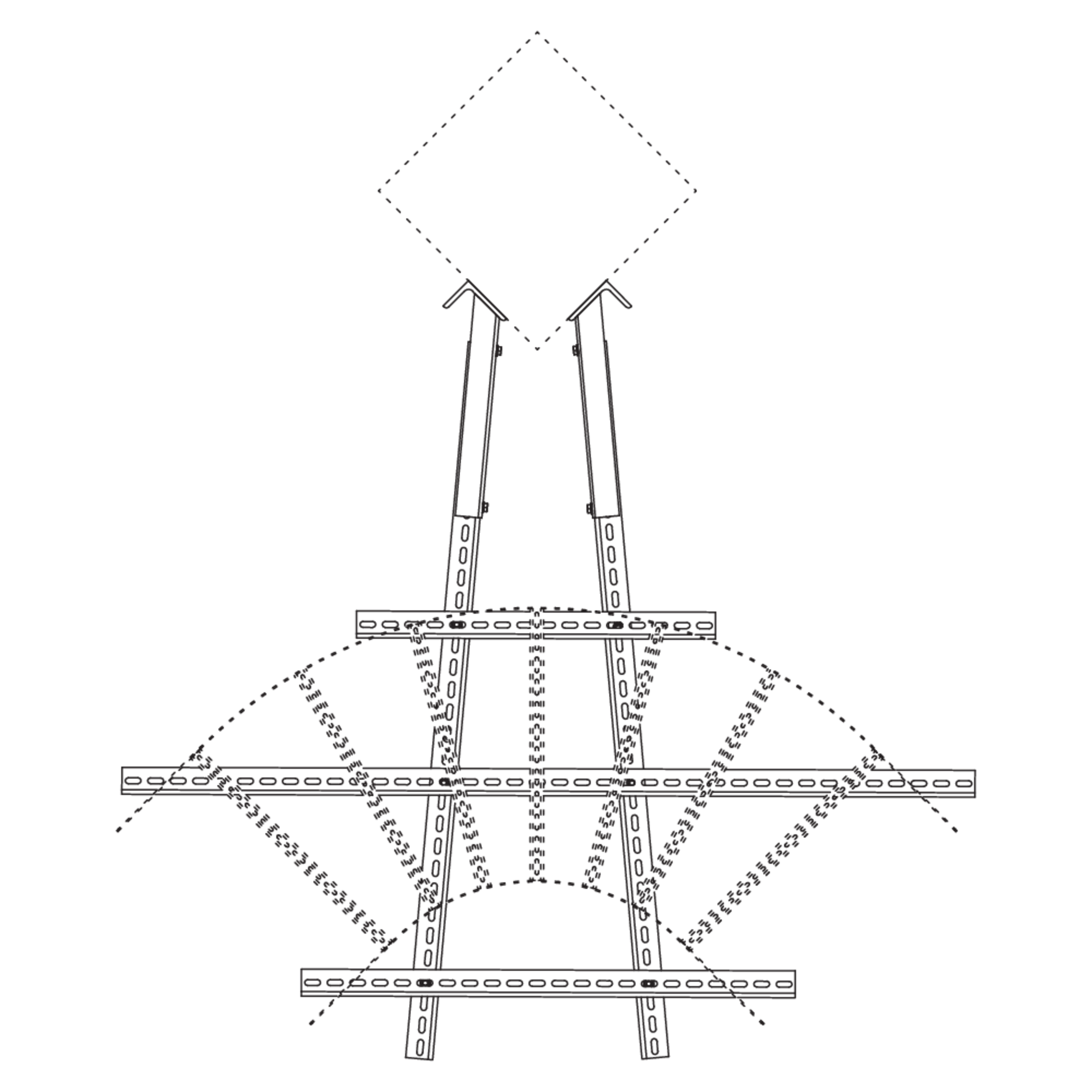

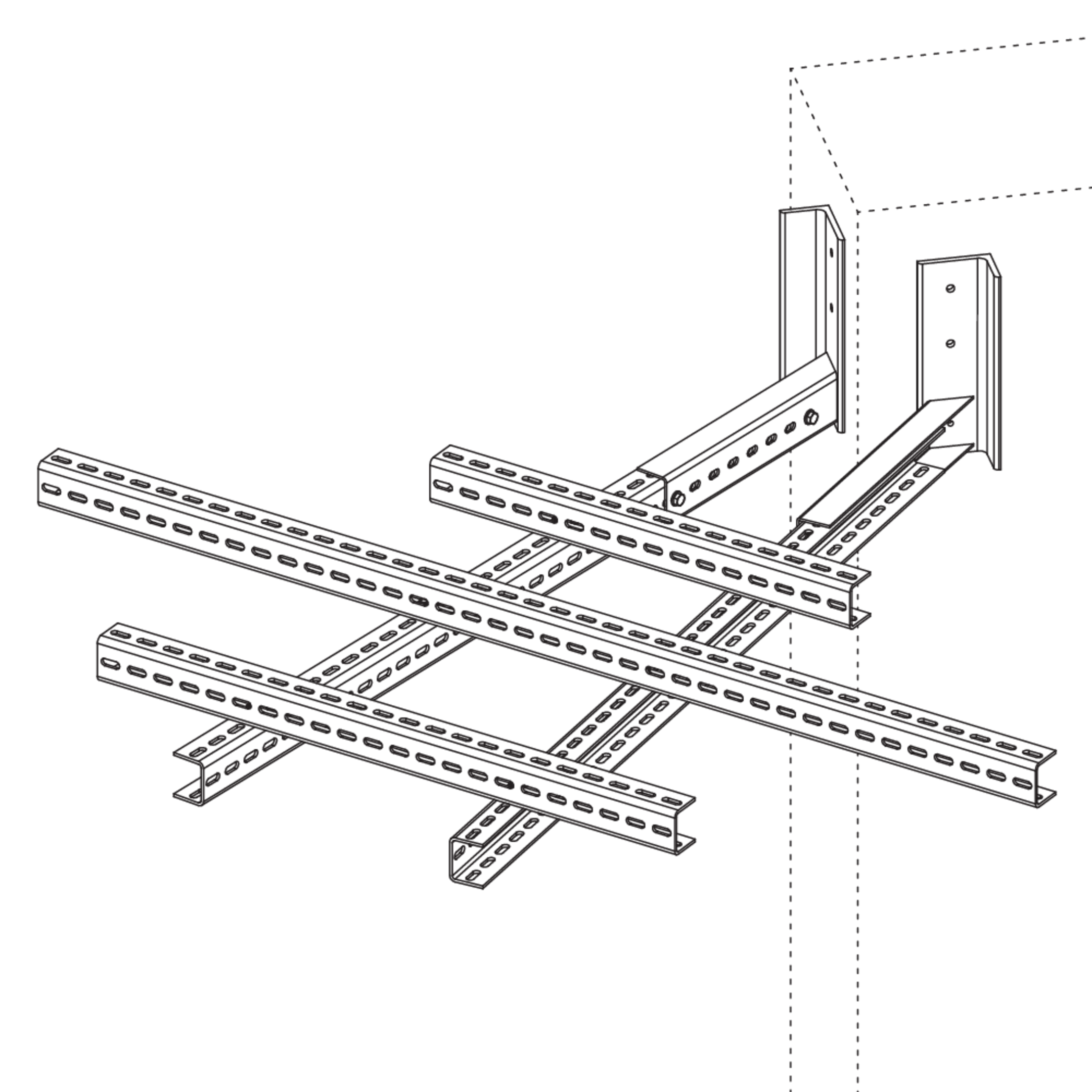

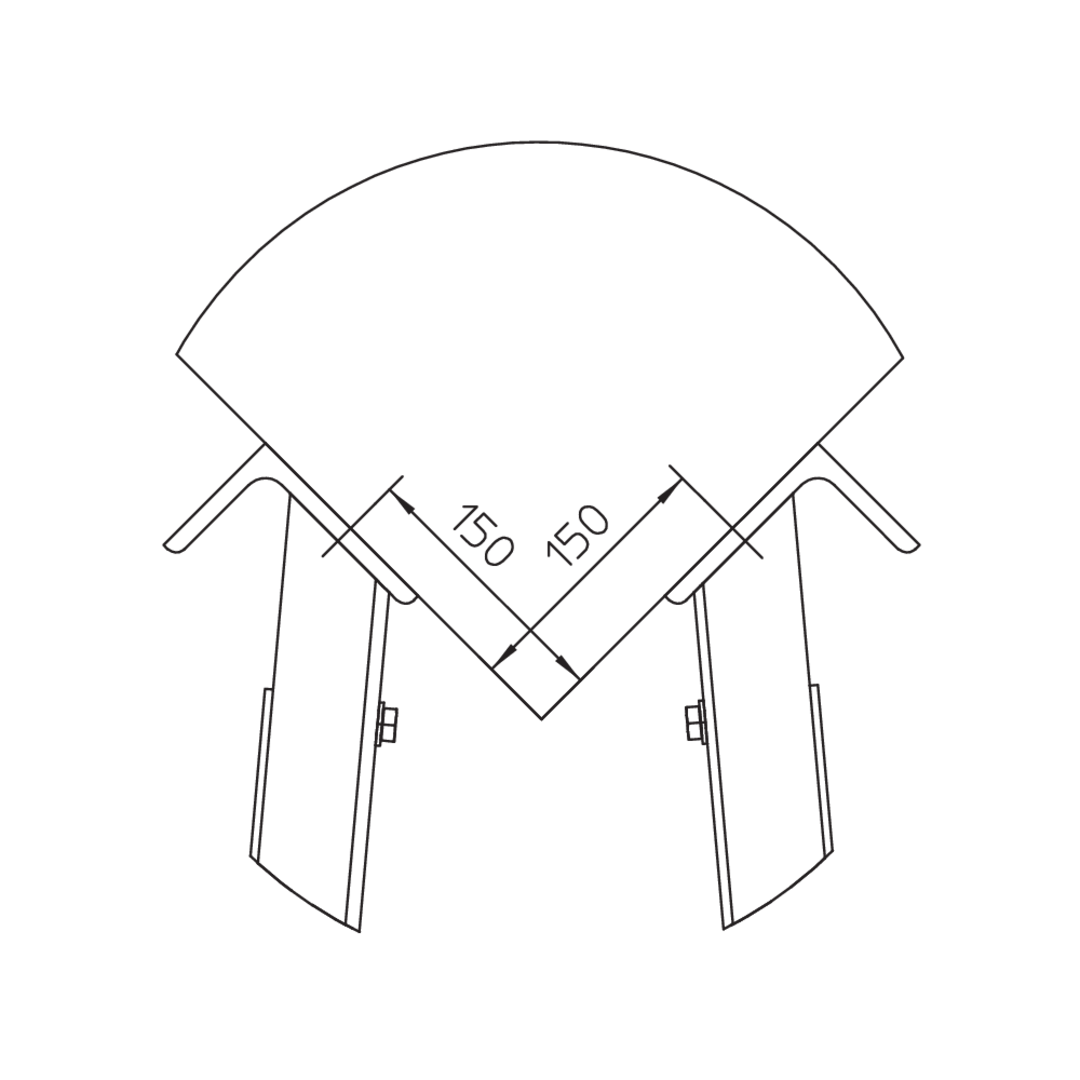

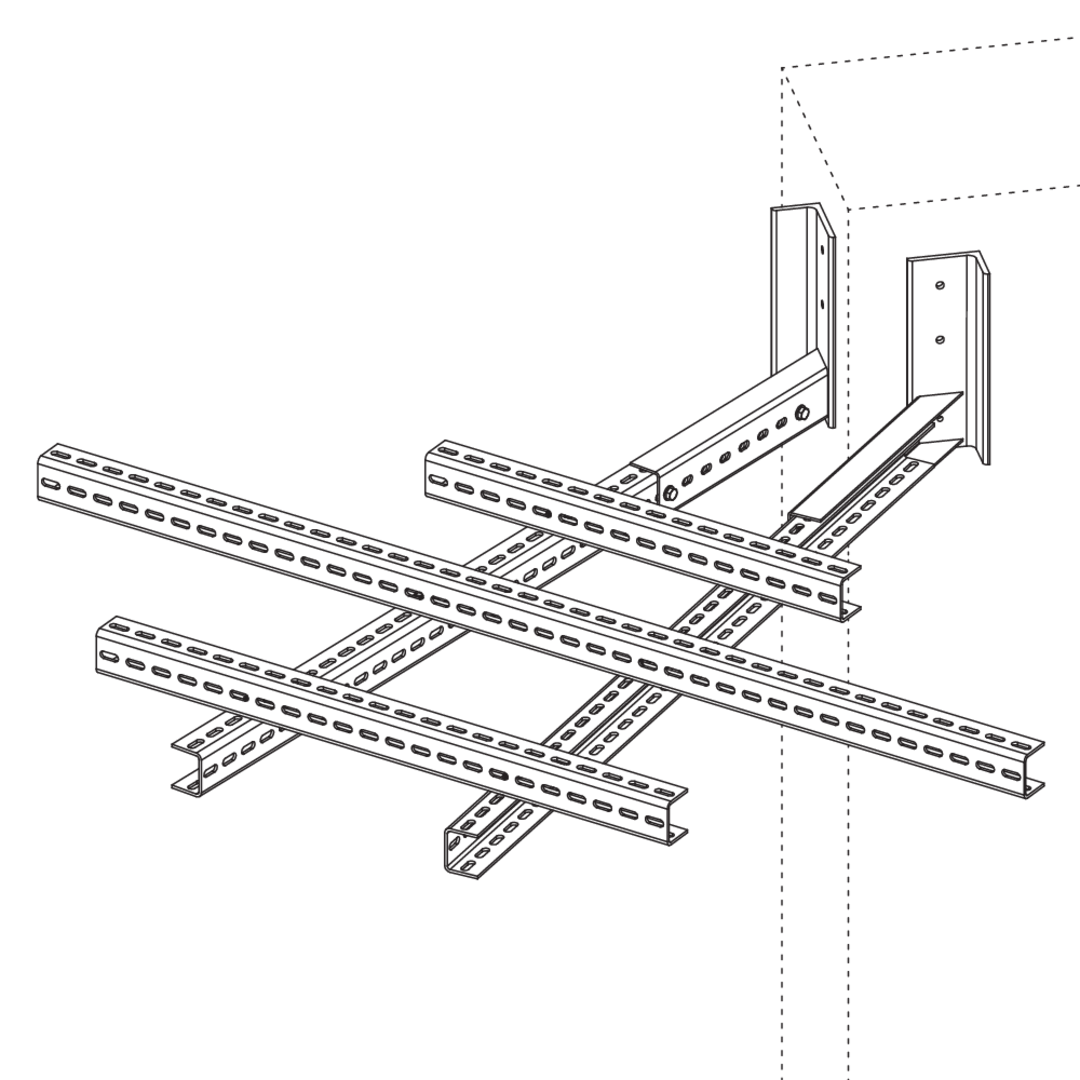

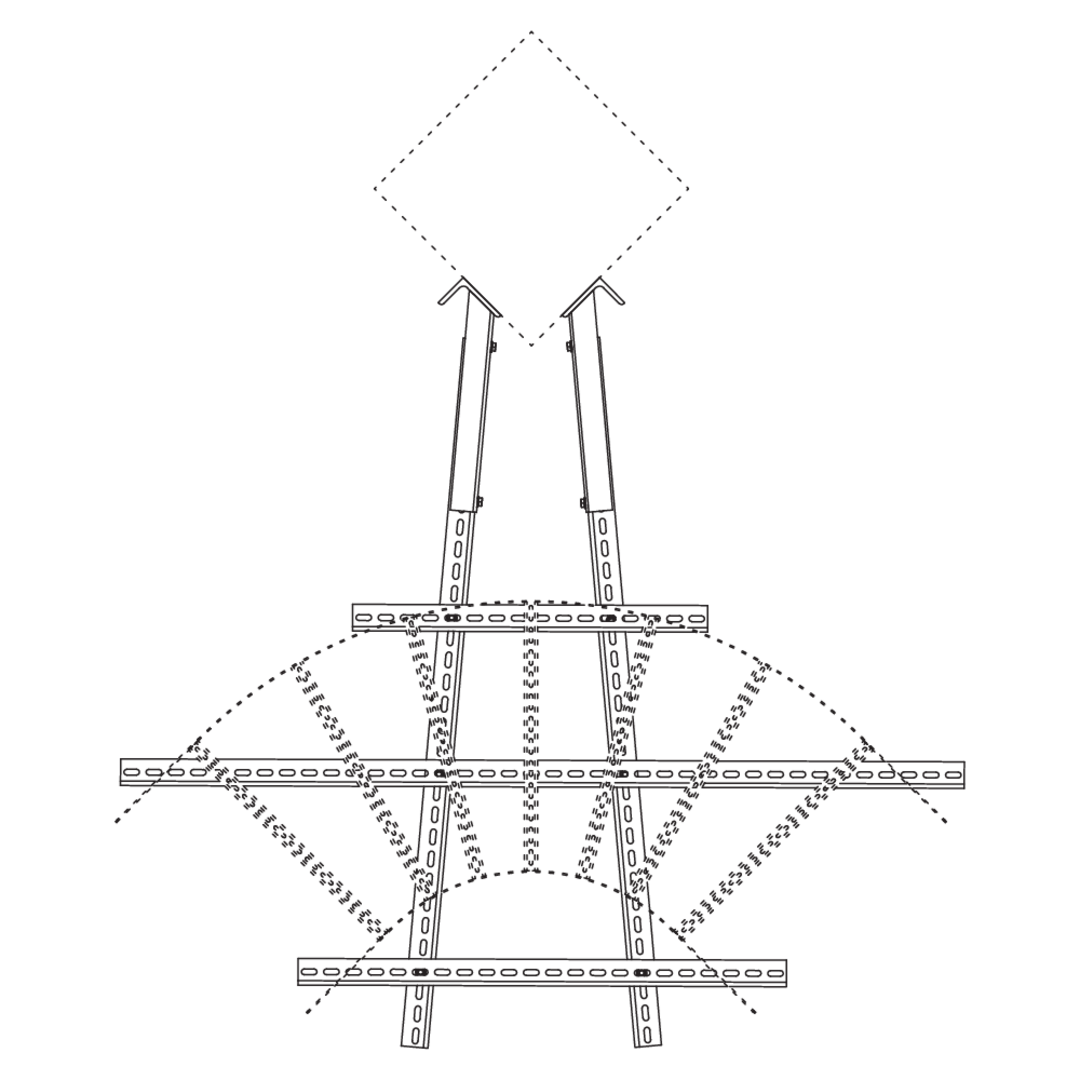

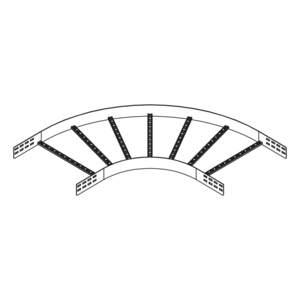

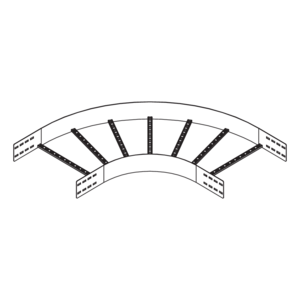

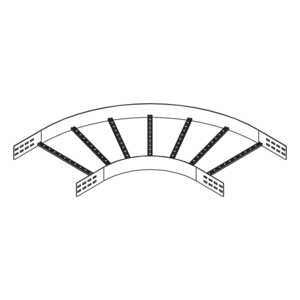

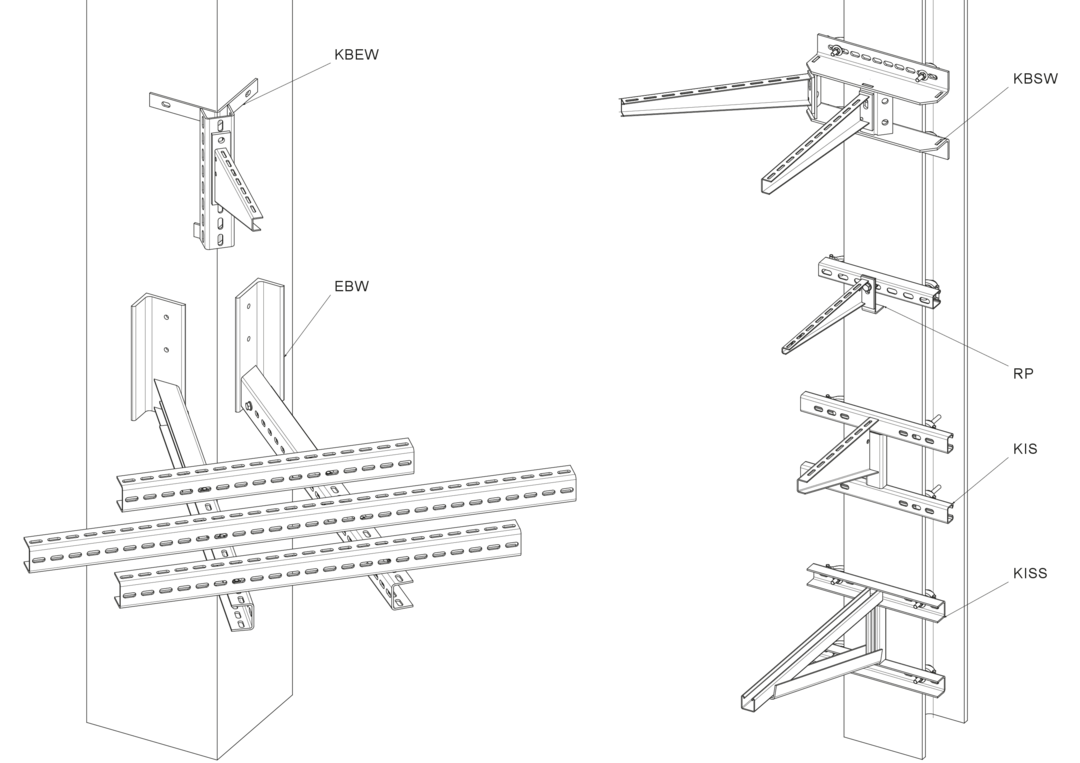

Die Eckbefestigung EBW ist für maximale Lasten bis 6,50 kN vorgesehen. Sie wird an Betonstützen gedübelt und dient der Befestigung von Weitspann-Formteilen wie Bögen, die eine horizontale Richtungsänderung bis 90° ermöglichen. Die Eckbefestigung eignet sich für Formteile und Kabelbahnen mit einer Breite von 200 bis 600 mm und besteht aus tauchfeuerverzinktem Stahl.

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

B

Breite

L

Länge

Pmax

max. Belastung

G

Gewicht je Lagermengeneinheit

Inklusivzubehör
  • EBW 020F
    Eckbefestigung für Weitspannleiterbogen
    Breite
    1400 mm
    Länge
    980 mm
    max. Belastung
    6.50 kN
    Gewicht je Lagermengeneinheit
    52.380 kg
    Inklusivzubehör
    Mehr Informationen
  • EBW 030F
    Eckbefestigung für Weitspannleiterbogen
    Breite
    1500 mm
    Länge
    990 mm
    max. Belastung
    6.50 kN
    Gewicht je Lagermengeneinheit
    55.050 kg
    Inklusivzubehör
    Mehr Informationen
  • EBW 040F
    Eckbefestigung für Weitspannleiterbogen
    Breite
    1800 mm
    Länge
    1000 mm
    max. Belastung
    6.50 kN
    Gewicht je Lagermengeneinheit
    60.370 kg
    Inklusivzubehör
    Mehr Informationen
  • EBW 050F
    Eckbefestigung für Weitspannleiterbogen
    Breite
    1800 mm
    Länge
    1100 mm
    max. Belastung
    6.50 kN
    Gewicht je Lagermengeneinheit
    60.380 kg
    Inklusivzubehör
    Mehr Informationen
  • EBW 060F
    Eckbefestigung für Weitspannleiterbogen
    Breite
    1900 mm
    Länge
    1200 mm
    max. Belastung
    6.50 kN
    Gewicht je Lagermengeneinheit
    64.370 kg
    Inklusivzubehör
    Mehr Informationen
