RBDR45

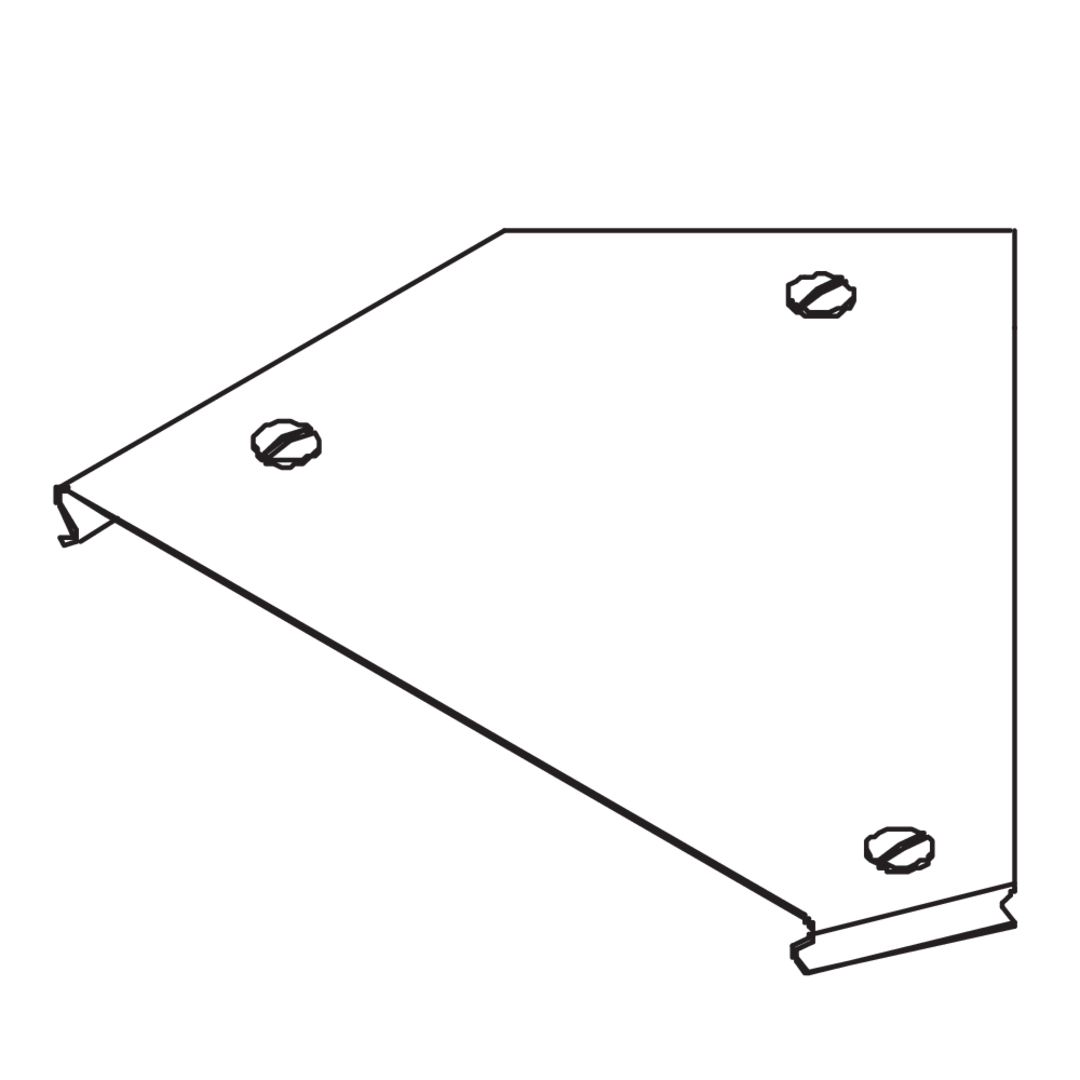

Kabelrinnen-Bogen-Deckel mit Drehriegeln

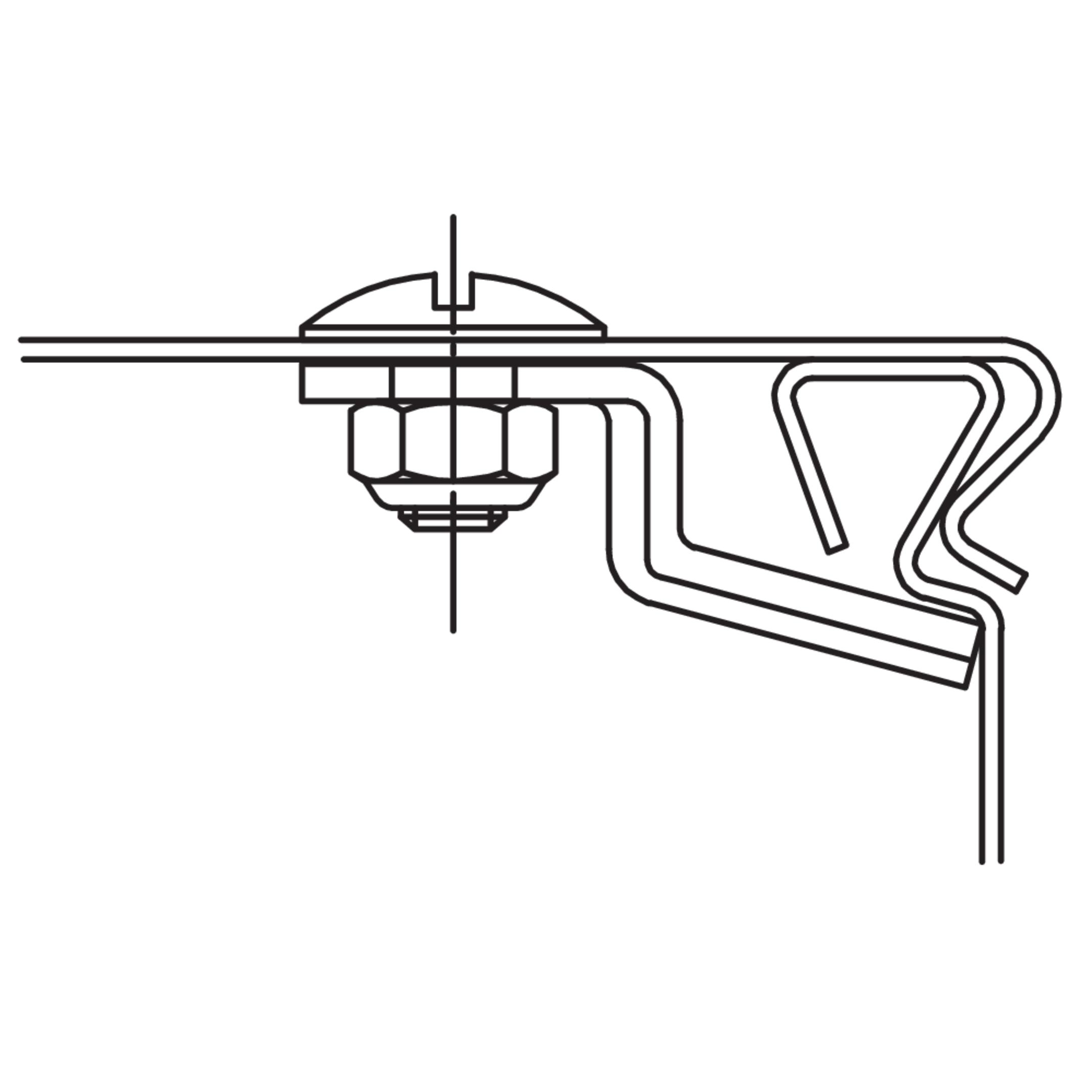

Die Kabelrinnen-Bogen-Deckel RBDR45 eignen sich für Kabelrinnen-Bögen RB45 und schützen sie vor Schmutz und Feuchtigkeit. Sie rasten formschlüssig auf den Seitenholmen ein und verfügen zusätzlich über Drehriegel zur weiteren Befestigung am Bogen. Sollen die Deckel im Freien eingesetzt werden, sind zusätzliche Sicherungswinkel gegen Windeinflüsse nötig. Die Drehriegel allein stellen für diesen Fall kein ausreichendes Sicherungselement dar. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

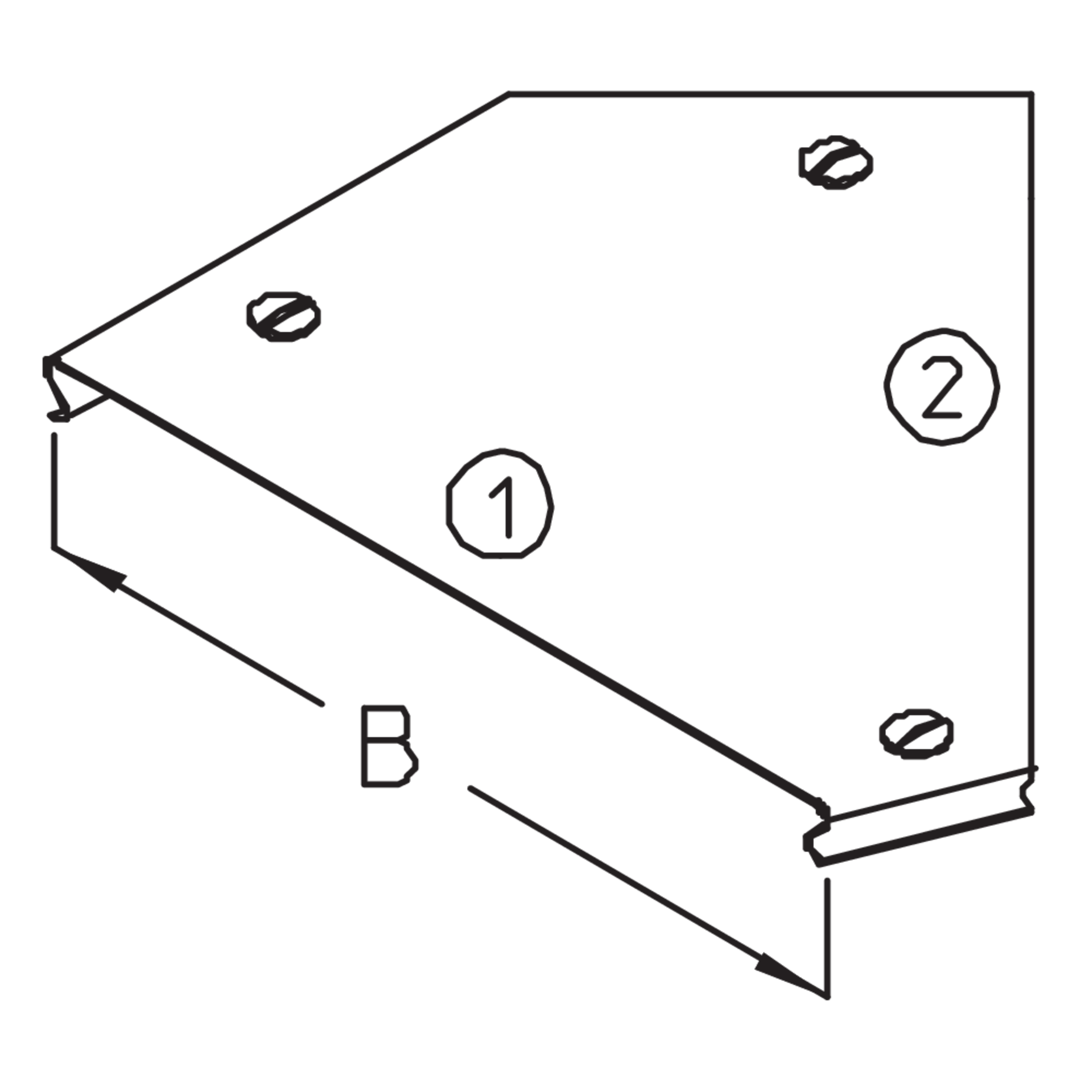

B

Breite

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit
  • RBDR45 10S
    Kabelrinnen-Bogen-Deckel 45°
    Breite
    106 mm
    Richtungsänderung
    Horizontal
    Winkel
    45°
    Gewicht je Lagermengeneinheit
    0.160 kg
    Mehr Informationen
  • RBDR45 20S
    Kabelrinnen-Bogen-Deckel 45°
    Breite
    206 mm
    Richtungsänderung
    Horizontal
    Winkel
    45°
    Gewicht je Lagermengeneinheit
    0.320 kg
    Mehr Informationen
  • RBDR45 30S
    Kabelrinnen-Bogen-Deckel 45°
    Breite
    306 mm
    Richtungsänderung
    Horizontal
    Winkel
    45°
    Gewicht je Lagermengeneinheit
    0.620 kg
    Mehr Informationen
  • RBDR45 40S
    Kabelrinnen-Bogen-Deckel 45°
    Breite
    406 mm
    Richtungsänderung
    Horizontal
    Winkel
    45°
    Gewicht je Lagermengeneinheit
    0.930 kg
    Mehr Informationen
  • RBDR45 50S
    Kabelrinnen-Bogen-Deckel 45°
    Breite
    506 mm
    Richtungsänderung
    Horizontal
    Winkel
    45°
    Gewicht je Lagermengeneinheit
    1.620 kg
    Mehr Informationen
  • RBDR45 60S
    Kabelrinnen-Bogen-Deckel 45°
    Breite
    606 mm
    Richtungsänderung
    Horizontal
    Winkel
    45°
    Gewicht je Lagermengeneinheit
    2.170 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

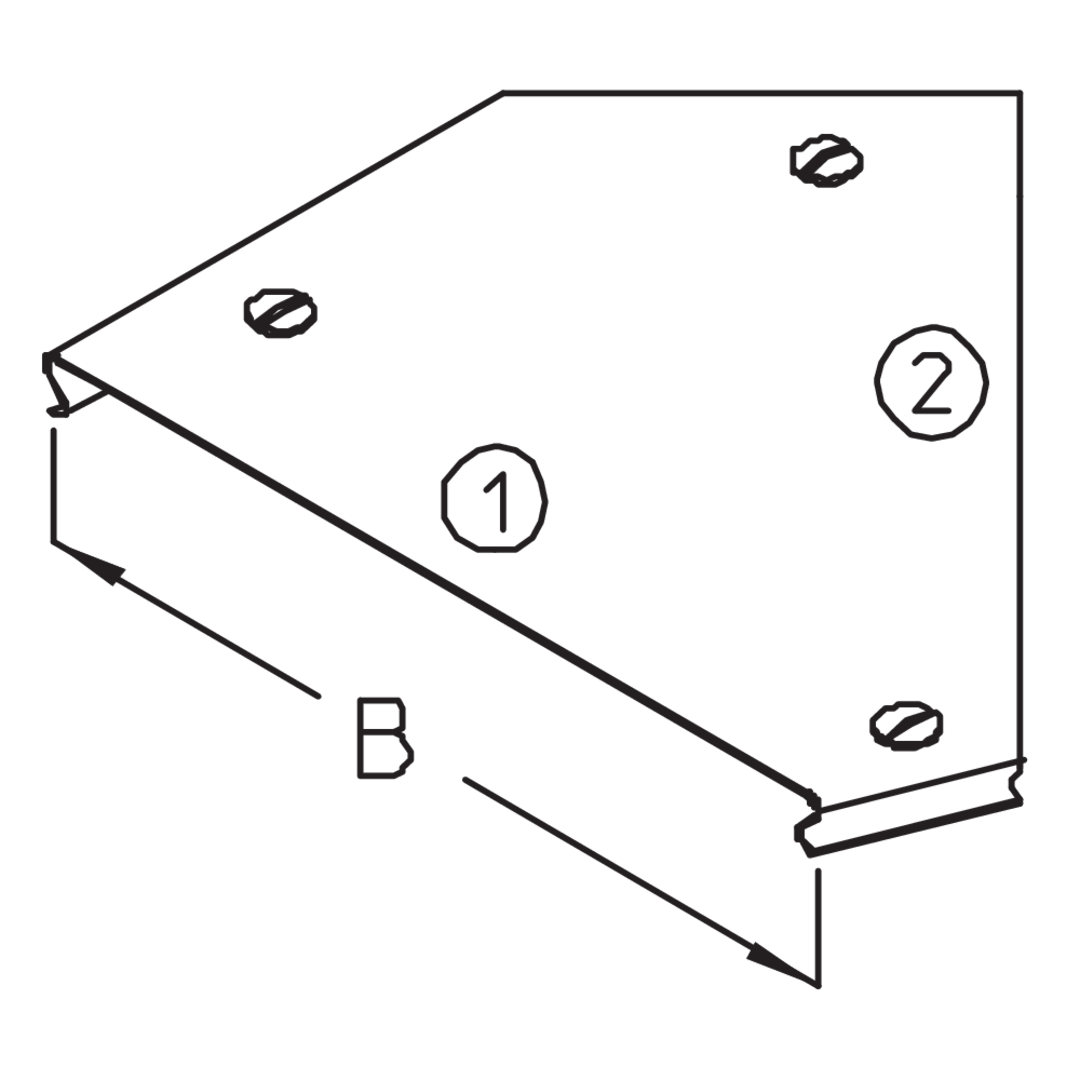

B

Breite

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit
  • RBDR45 10F
    Kabelrinnen-Bogen-Deckel 45°
    Breite
    106 mm
    Richtungsänderung
    Horizontal
    Winkel
    45°
    Gewicht je Lagermengeneinheit
    0.180 kg
    Mehr Informationen
  • RBDR45 20F
    Kabelrinnen-Bogen-Deckel 45°
    Breite
    206 mm
    Richtungsänderung
    Horizontal
    Winkel
    45°
    Gewicht je Lagermengeneinheit
    0.350 kg
    Mehr Informationen
  • RBDR45 30F
    Kabelrinnen-Bogen-Deckel 45°
    Breite
    306 mm
    Richtungsänderung
    Horizontal
    Winkel
    45°
    Gewicht je Lagermengeneinheit
    0.670 kg
    Mehr Informationen
  • RBDR45 40F
    Kabelrinnen-Bogen-Deckel 45°
    Breite
    406 mm
    Richtungsänderung
    Horizontal
    Winkel
    45°
    Gewicht je Lagermengeneinheit
    1.000 kg
    Mehr Informationen
  • RBDR45 50F
    Kabelrinnen-Bogen-Deckel 45°
    Breite
    506 mm
    Richtungsänderung
    Horizontal
    Winkel
    45°
    Gewicht je Lagermengeneinheit
    1.740 kg
    Mehr Informationen
  • RBDR45 60F
    Kabelrinnen-Bogen-Deckel 45°
    Breite
    606 mm
    Richtungsänderung
    Horizontal
    Winkel
    45°
    Gewicht je Lagermengeneinheit
    2.330 kg
    Mehr Informationen

Details

  • Schutz des Kabelrinnen-Bogens RB45 vor äußeren Einflüssen
  • Leichte Montage ohne weiteres Werkzeug: Einrasten des Deckels auf dem Bogen
  • Zusätzliche Sicherung durch Drehriegel
