Art.-Nr. LGA 100-30F

Kabelleiter-Abzweig

Kabelleiter-Abzweig, Höhe = 100 mm

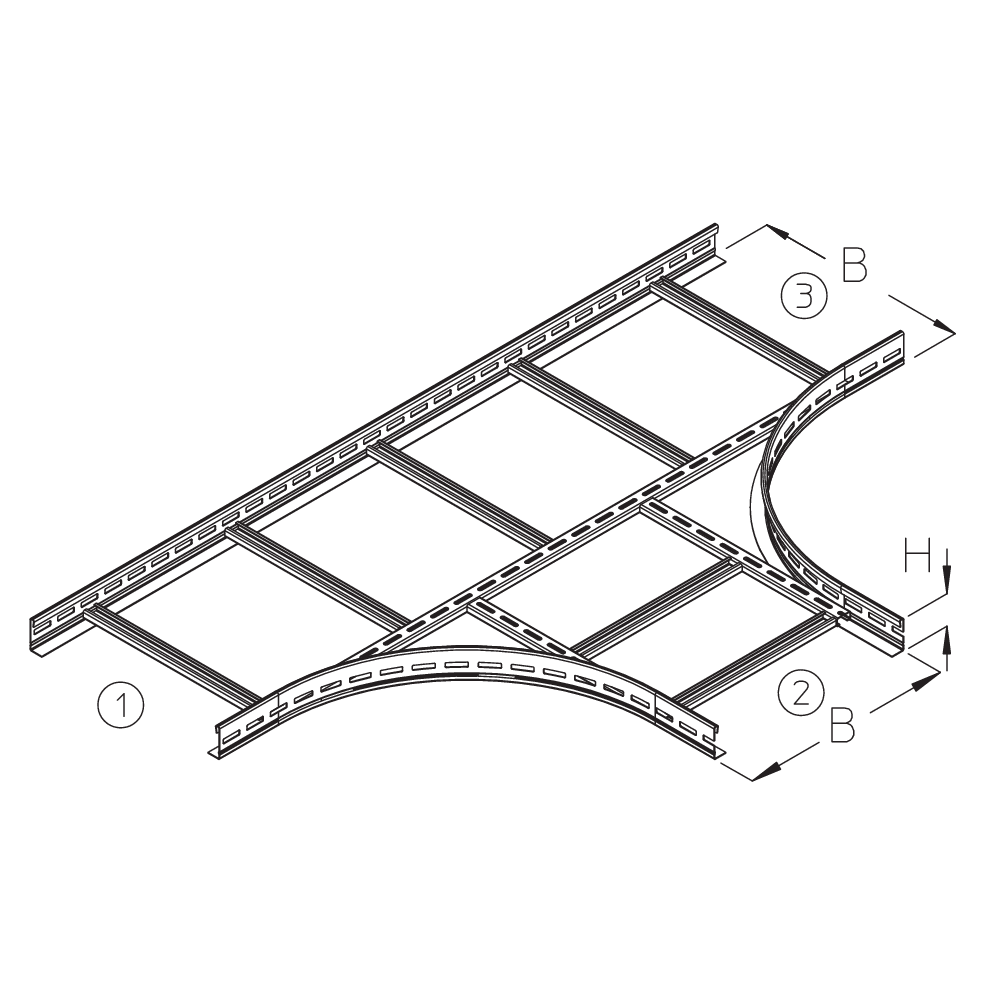

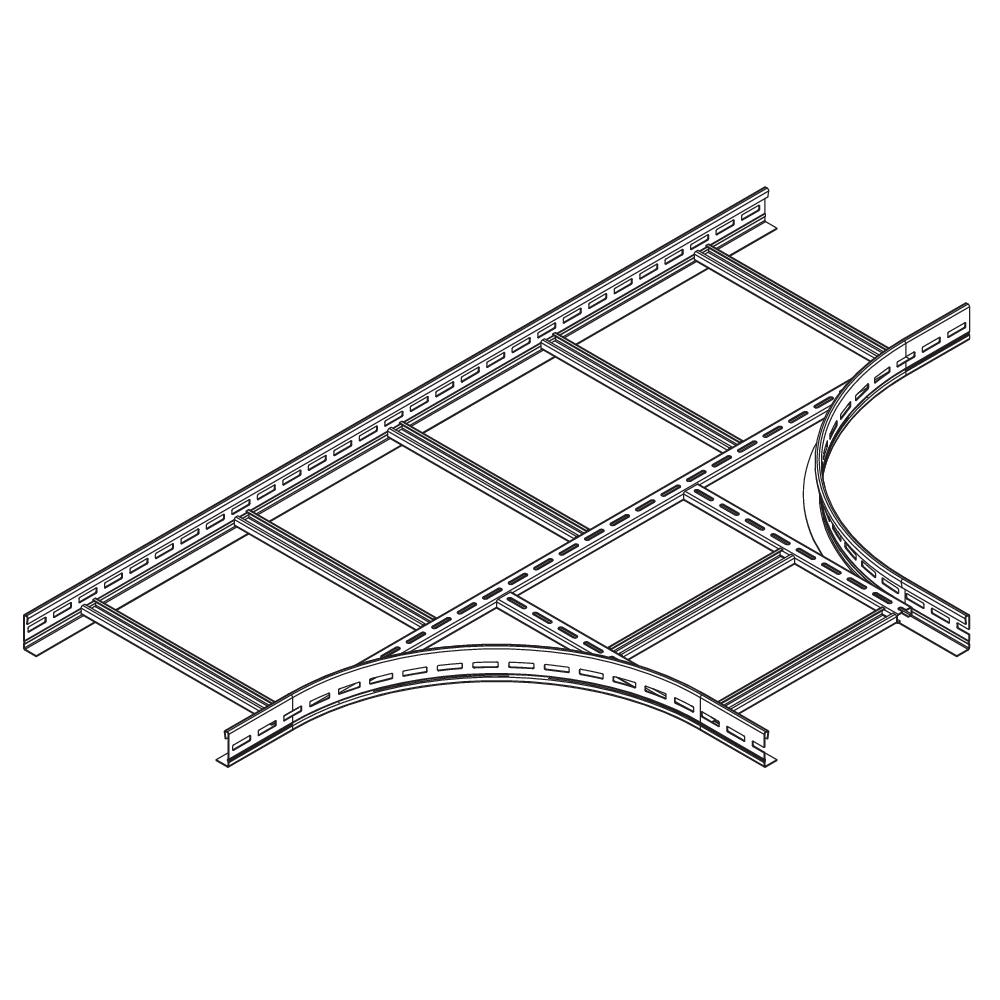

Der T-förmige Kabelleiter-Abzweig LGA 100 ermöglicht Richtungsänderungen der Kabelführung in Form eines Abzweigs. Er wird zwischen zwei Kabelleitern eingesetzt und ermöglicht den Anschluss einer weiteren Kabelleiter im rechten Winkel. Der Kabelleiter-Abzweig eignet sich für Kabelleitern mit Holmhöhen von 100 mm und weist Breiten von 200 bis 600 mm auf. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Art.-Nr.
LGA 100-30F
Höhe
100 mm
Holmhöhe
100 mm
Breite
300 mm
Breite 2
300 mm

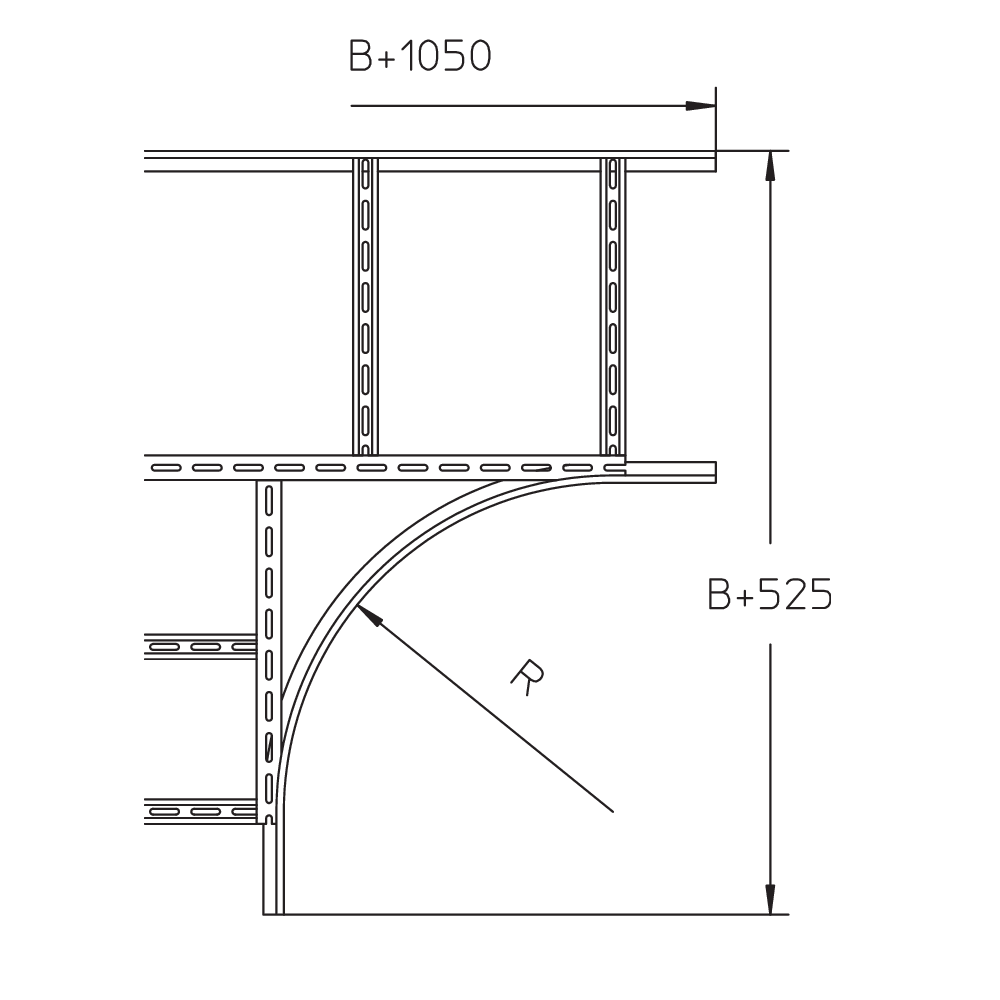

Radius
400 mm
Gewicht je Lagermengeneinheit
7.770 kg
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

HH

B

B2

R

G

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

HH

B

B2

R

G

Details

    Vorteile

    • Ermöglicht eine horizontale Richtungsänderung der Kabelführung in Form eines Abzweigs
