LAD

Kabelleiter-Abzweig-Deckel

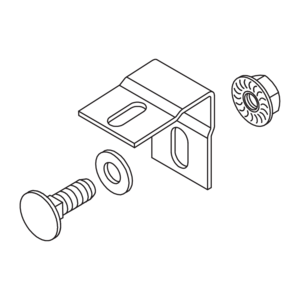

Die Kabelleiter-Abzweig-Deckel LAD eignen sich für T-förmige Kabelleiter-Abzweige und schützen sie vor äußeren Einflüssen wie Schmutz und Feuchtigkeit. Sie werden auf den Abzweigen aufgesetzt. Sollen die Deckel im Freien eingesetzt werden, sind zusätzliche Sicherungswinkel gegen Windeinflüsse nötig. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

B

Breite

t

Materialstärke

R

Radius

G

Gewicht je Lagermengeneinheit
  • LAD 20S
    Kabelleiter-Abzweig-Deckel
    Breite
    204 mm
    Materialstärke
    0.75 mm
    Radius
    398 mm
    Gewicht je Lagermengeneinheit
    2.670 kg
    Mehr Informationen
  • LAD 30S
    Kabelleiter-Abzweig-Deckel
    Breite
    304 mm
    Materialstärke
    1.00 mm
    Radius
    398 mm
    Gewicht je Lagermengeneinheit
    5.140 kg
    Mehr Informationen
  • LAD 40S
    Kabelleiter-Abzweig-Deckel
    Breite
    404 mm
    Materialstärke
    1.00 mm
    Radius
    398 mm
    Gewicht je Lagermengeneinheit
    6.930 kg
    Mehr Informationen
  • LAD 50S
    Kabelleiter-Abzweig-Deckel
    Breite
    504 mm
    Materialstärke
    1.25 mm
    Radius
    398 mm
    Gewicht je Lagermengeneinheit
    11.060 kg
    Mehr Informationen
  • LAD 60S
    Kabelleiter-Abzweig-Deckel
    Breite
    604 mm
    Materialstärke
    1.25 mm
    Radius
    398 mm
    Gewicht je Lagermengeneinheit
    13.680 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

B

Breite

t

Materialstärke

R

Radius

G

Gewicht je Lagermengeneinheit
  • LAD 20F
    Kabelleiter-Abzweig-Deckel
    Breite
    204 mm
    Materialstärke
    0.75 mm
    Radius
    398 mm
    Gewicht je Lagermengeneinheit
    2.860 kg
    Mehr Informationen
  • LAD 30F
    Kabelleiter-Abzweig-Deckel
    Breite
    304 mm
    Materialstärke
    1.00 mm
    Radius
    398 mm
    Gewicht je Lagermengeneinheit
    5.500 kg
    Mehr Informationen
  • LAD 40F
    Kabelleiter-Abzweig-Deckel
    Breite
    404 mm
    Materialstärke
    1.00 mm
    Radius
    398 mm
    Gewicht je Lagermengeneinheit
    7.420 kg
    Mehr Informationen
  • LAD 50F
    Kabelleiter-Abzweig-Deckel
    Breite
    504 mm
    Materialstärke
    1.25 mm
    Radius
    398 mm
    Gewicht je Lagermengeneinheit
    11.830 kg
    Mehr Informationen
  • LAD 60F
    Kabelleiter-Abzweig-Deckel
    Breite
    604 mm
    Materialstärke
    1.25 mm
    Radius
    398 mm
    Gewicht je Lagermengeneinheit
    14.640 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

B

Breite

t

Materialstärke

R

Radius

G

Gewicht je Lagermengeneinheit
  • LAD 20E
    Kabelleiter-Abzweig-Deckel
    Breite
    204 mm
    Materialstärke
    0.80 mm
    Radius
    398 mm
    Gewicht je Lagermengeneinheit
    2.850 kg
    Mehr Informationen
  • LAD 30E
    Kabelleiter-Abzweig-Deckel
    Breite
    304 mm
    Materialstärke
    1.00 mm
    Radius
    398 mm
    Gewicht je Lagermengeneinheit
    5.170 kg
    Mehr Informationen
  • LAD 40E
    Kabelleiter-Abzweig-Deckel
    Breite
    404 mm
    Materialstärke
    1.00 mm
    Radius
    398 mm
    Gewicht je Lagermengeneinheit
    6.970 kg
    Mehr Informationen
  • LAD 50E
    Kabelleiter-Abzweig-Deckel
    Breite
    504 mm
    Materialstärke
    1.25 mm
    Radius
    398 mm
    Gewicht je Lagermengeneinheit
    11.130 kg
    Mehr Informationen
  • LAD 60E
    Kabelleiter-Abzweig-Deckel
    Breite
    604 mm
    Materialstärke
    1.25 mm
    Radius
    398 mm
    Gewicht je Lagermengeneinheit
    13.770 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

B

Breite

t

Materialstärke

R

Radius

G

Gewicht je Lagermengeneinheit
  • LAD 20E4
    Kabelleiter-Abzweig-Deckel
    Breite
    204 mm
    Materialstärke
    0.80 mm
    Radius
    398 mm
    Gewicht je Lagermengeneinheit
    2.890 kg
    Mehr Informationen
  • LAD 30E4
    Kabelleiter-Abzweig-Deckel
    Breite
    304 mm
    Materialstärke
    1.00 mm
    Radius
    398 mm
    Gewicht je Lagermengeneinheit
    5.240 kg
    Mehr Informationen
  • LAD 40E4
    Kabelleiter-Abzweig-Deckel
    Breite
    404 mm
    Materialstärke
    1.00 mm
    Radius
    398 mm
    Gewicht je Lagermengeneinheit
    7.060 kg
    Mehr Informationen
  • LAD 50E4
    Kabelleiter-Abzweig-Deckel
    Breite
    504 mm
    Materialstärke
    1.25 mm
    Radius
    398 mm
    Gewicht je Lagermengeneinheit
    11.270 kg
    Mehr Informationen
  • LAD 60E4
    Kabelleiter-Abzweig-Deckel
    Breite
    604 mm
    Materialstärke
    1.25 mm
    Radius
    398 mm
    Gewicht je Lagermengeneinheit
    13.940 kg
    Mehr Informationen

Details

  • Schutz des Kabelleiter-Abzweigs vor äußeren Einflüssen
  • Leichte Montage ohne weiteres Werkzeug
