UEBDSM R WD

Edelstahl-Schwerlast-Tubusdeckeleinheit, 3-fach, rund

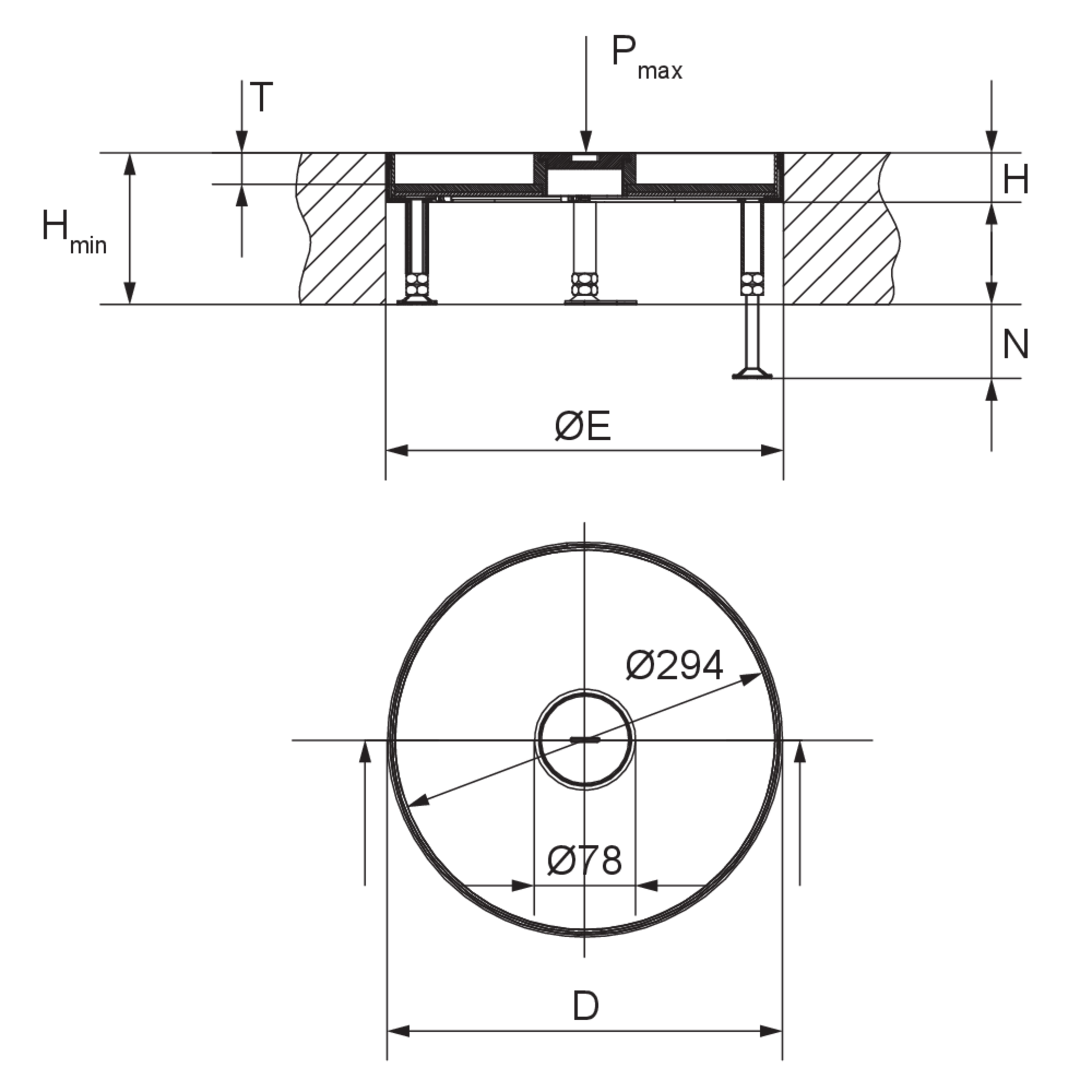

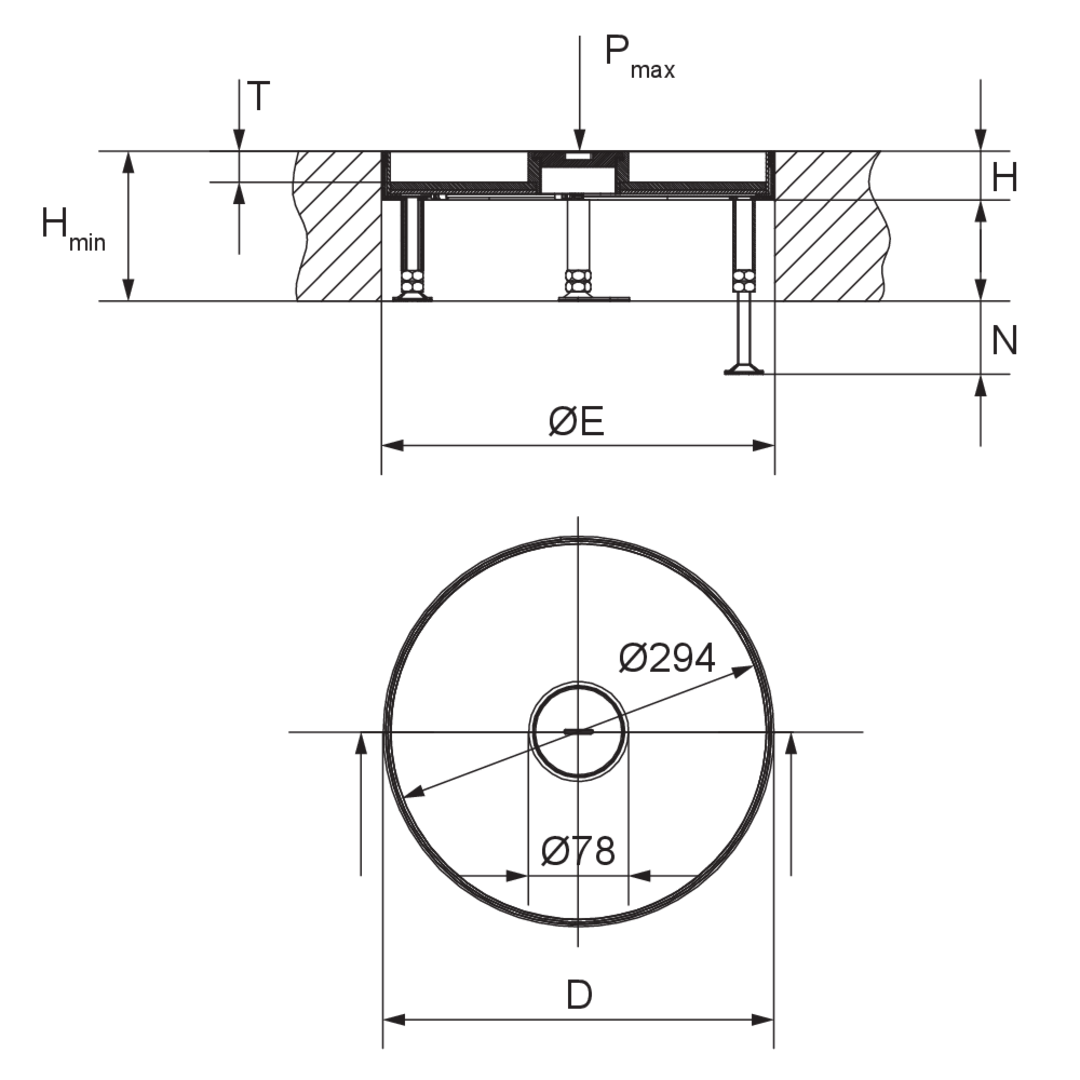

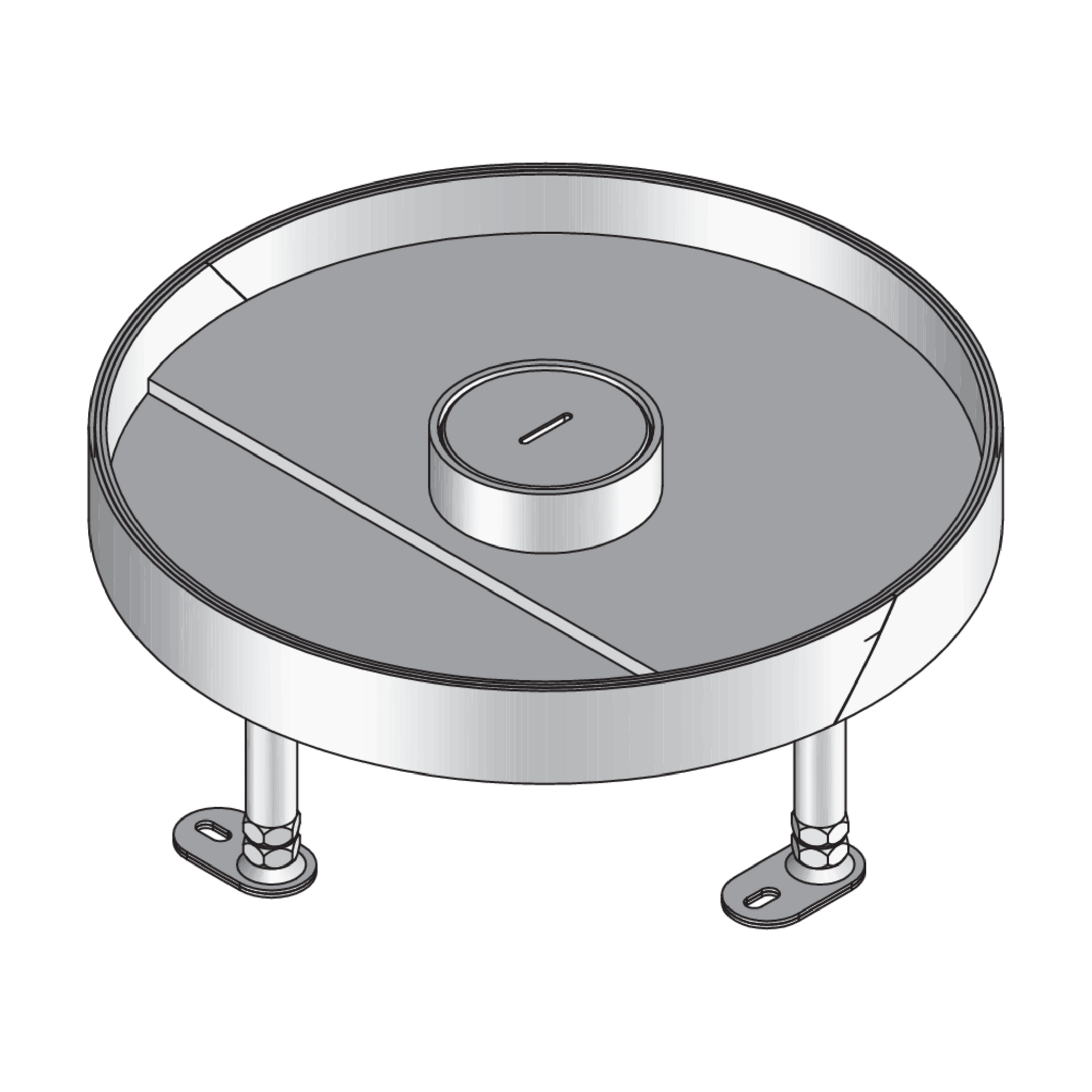

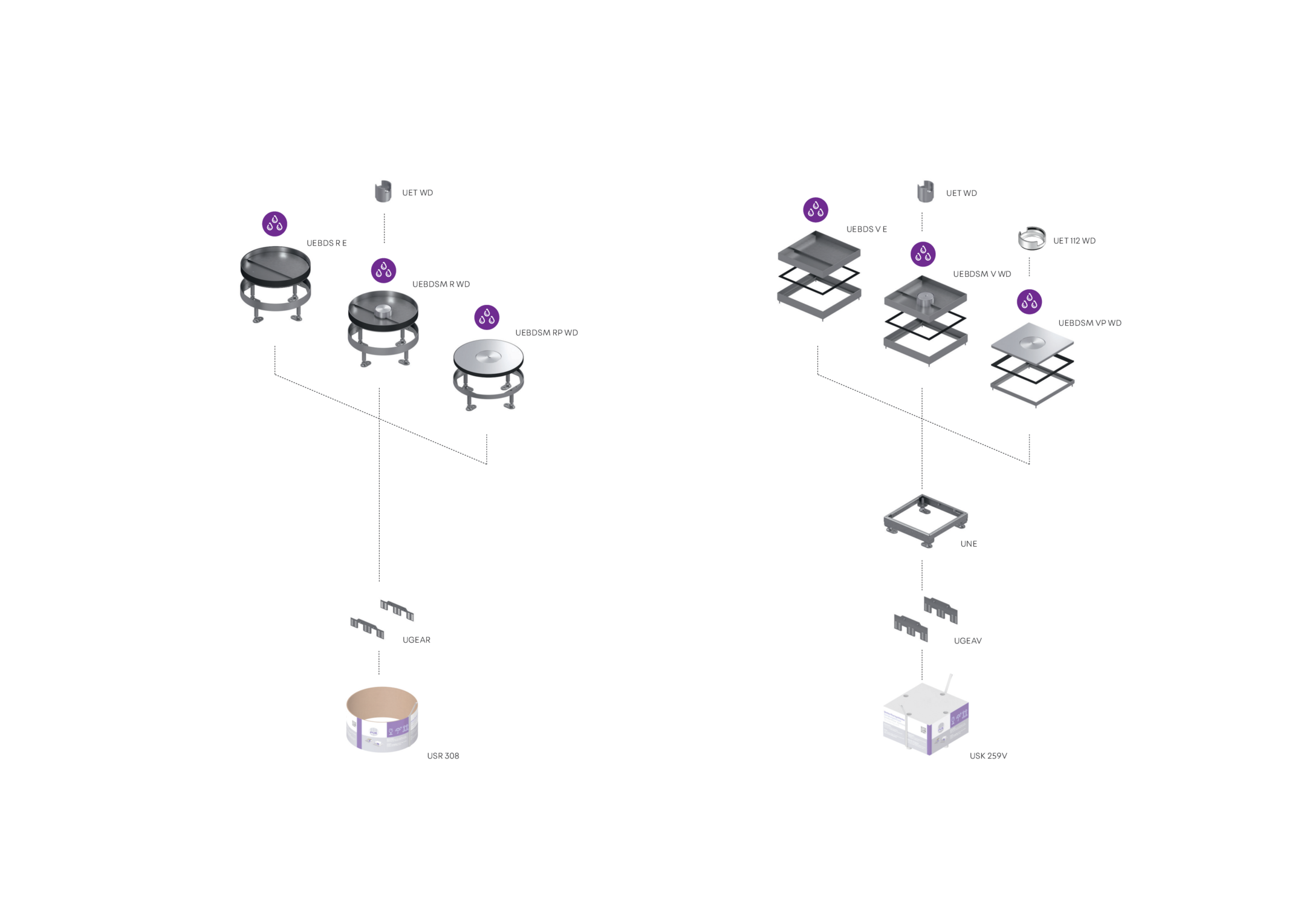

UEBDSM R WD sind runde Schwerlast-Tubusdeckeleinheiten zur Aufnahme von drei Gerätebechern. Sie bestehen aus einem nivellierbaren Kassetteneinbaurahmen mit Tubusauslasskassette, verschraubtem Montagesatz und Gummidichtung und eignen sich für nass gepflegte Räume mit hohen Verkehrslasten, wo sie in Bodendosen, Montagedeckeln und Doppel- oder Hohlraumöffnungen eingebaut werden. Die Kassette, der Rahmen und das Bodenblech sind aus Edelstahl, die Schwerlasteinlage aus feuerverzinktem Stahlblech und der Tubusmontagesatz aus anodiertem Aluminium gefertigt. Sie besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 54, eine max. Belastbarkeit von 20 kN, einen Nivellierbereich von 55 mm und ein Einbaumaß von 307 mm.

Belastungsanforderungen gemäß: DIN EN 50085

Varianten

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

Hmin

min. Einbauhöhe

N

Nivellierbereich

Pmax

max. Belastung

ØB

Einbaudurchmesser

Gerätebecher

max. Anzahl installierbarer Gerätebecher

ØE

Einbaumaß

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

T

Tiefe der Bodenbelagaussparung

G

Gewicht je Lagermengeneinheit

  • UEBDSM 35-R6-WD
    Schwerlast-Kassetteneinheit,
    Höhe
    38 mm
    min. Einbauhöhe
    117 mm
    Nivellierbereich
    55 mm
    max. Belastung
    20.00 kN
    Einbaudurchmesser
    305 mm
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    307 mm
    IP-Schutzgrad im genutzten Zustand
    IP 22
    IP-Schutzgrad im nicht genutzten Zustand
    IP 54
    Tiefe der Bodenbelagaussparung
    24 mm
    Gewicht je Lagermengeneinheit
    7.087 kg
    Included accessories

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
  • VDE/TÜV-Zulassung gemäß DIN EN 50085
  • Mit Prüfstempel Ø130 mm: 20 kN

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen
