UET WD

Tubus

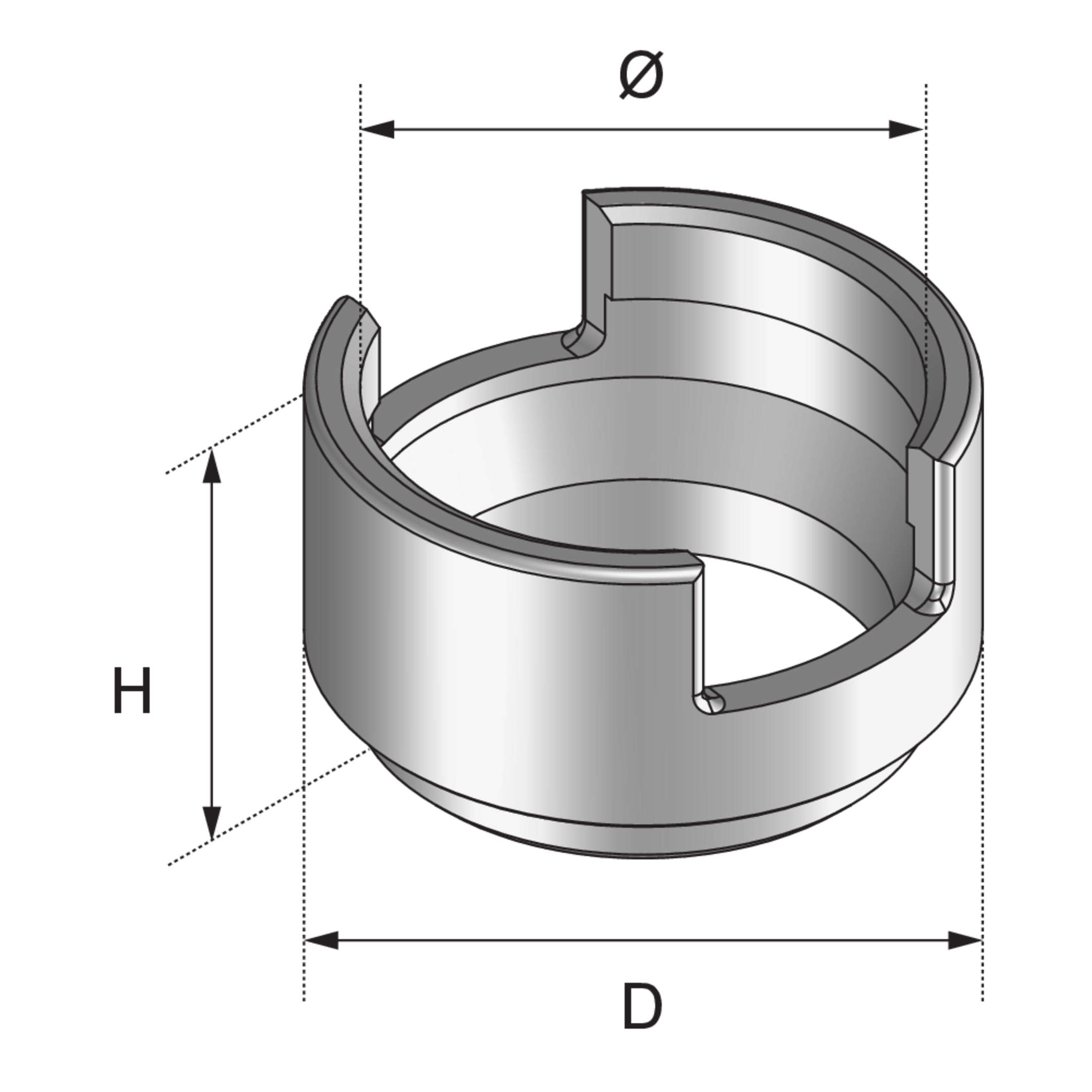

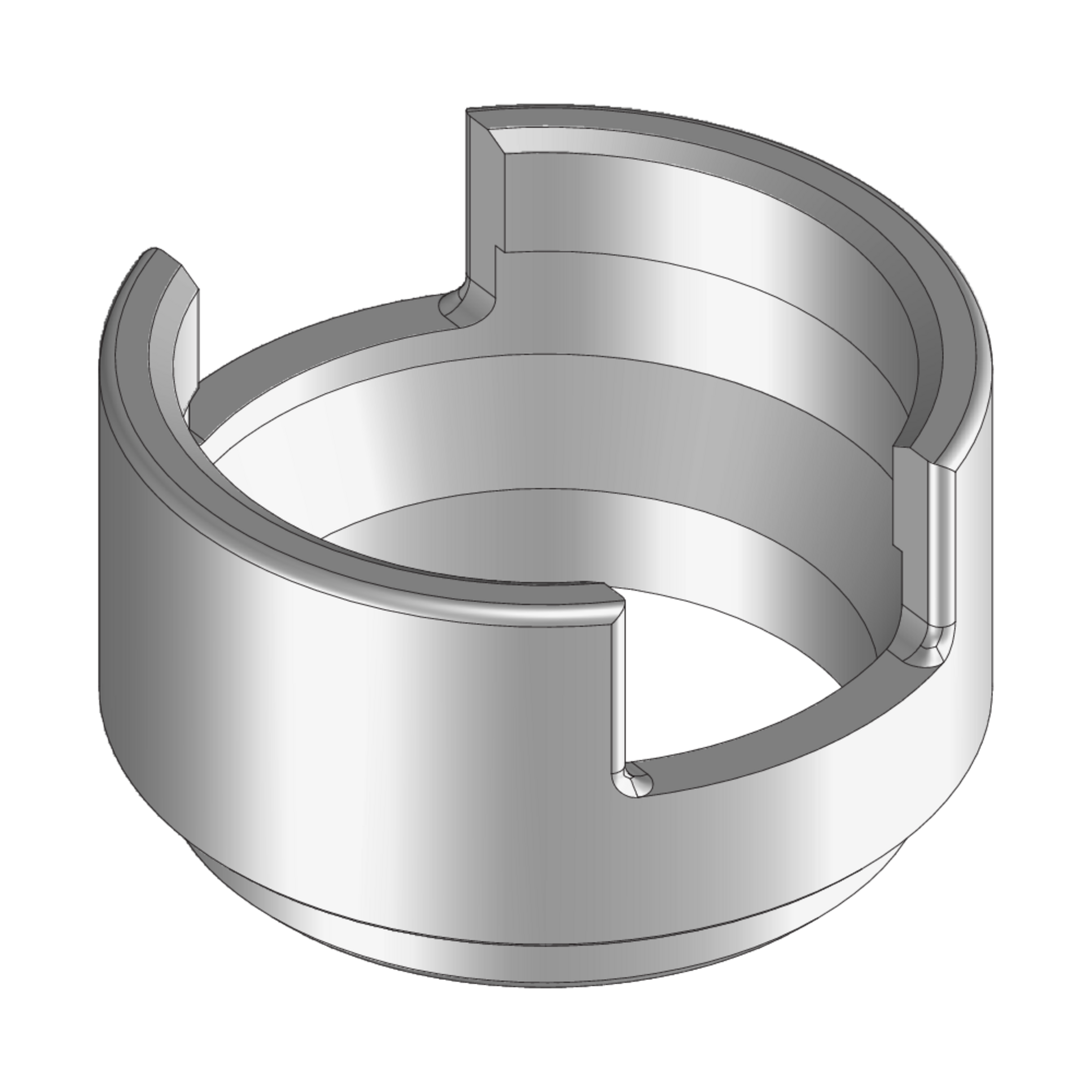

Bei dem Bauelement UET WD handelt es sich um einen Tubus, welcher als bodenüberragender Leitungsauslass dient. Mithilfe eines Tubusmontagesatzes wird er auf die quadratischen oder runden Tubusauslasskassetten UEBDM geschraubt. Die Produktlösung aus dem Sortiment der Unterflursysteme ist aus anodiertem Aluminium oder Edelstahl in der Farbe Edelstahl massiv gefertigt und eignet sich für den Einsatz in nassgepflegten Räumen mit hohen Verkehrslasten. Sowohl die Artikel aus Aluminium als auch aus Edelstahl sind mit einer Höhe von 30 mm, einer Innenbreite von 50 mm und einer Außenbreite von 70 mm erhältlich. Das Gewichtsmaß beträgt 0,12 oder 0,36 kg.

Belastungsanforderungen gemäß: DIN EN 50085

Varianten

Aluminium

Artikel

H

Höhe

B1

Breite 1

B2

Breite 2

Farbe

Farbe

G

Gewicht je Lagermengeneinheit

  • UET-R-WD
    Tubuskabelauslass,
    Höhe
    40 mm
    Breite 1
    70 mm
    Breite 2
    52 mm
    Farbe
    Aluminium
    Gewicht je Lagermengeneinheit
    0.097 kg
  • UET-R-WD-MS
    Tubuskabelauslass,
    Höhe
    40 mm
    Breite 1
    70 mm
    Breite 2
    52 mm
    Farbe
    Messing
    Gewicht je Lagermengeneinheit
    0.097 kg

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

B1

Breite 1

B2

Breite 2

Farbe

Farbe

G

Gewicht je Lagermengeneinheit

  • UET-R-WD E
    Tubuskabelauslass,
    Höhe
    40 mm
    Breite 1
    70 mm
    Breite 2
    52 mm
    Farbe
    Edelstahl, massiv
    Gewicht je Lagermengeneinheit
    0.283 kg

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
  • VDE/TÜV-Zulassung gemäß DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen


Downloads

    Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    • de

    • en

    Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106.06 KB

    • de

    Download

    EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    • de

    • en

    Einbaueinheiten - Technische Information

    Technische Information

    • de

    • en

    Unterflursysteme - Katalog

    Gesamtkatalog

    • de

    • en

    Hinweis Schutzarten und Bodenpflege

    Hinweis für Einbaueinheiten

    • de

    • en


BIM- und CAD-Daten

    BIM Daten Einbaueinheiten

    • de

    • en


Inklusivzubehör
