STU 50

Steigetrasse, ungleichschenkliges U-Profil

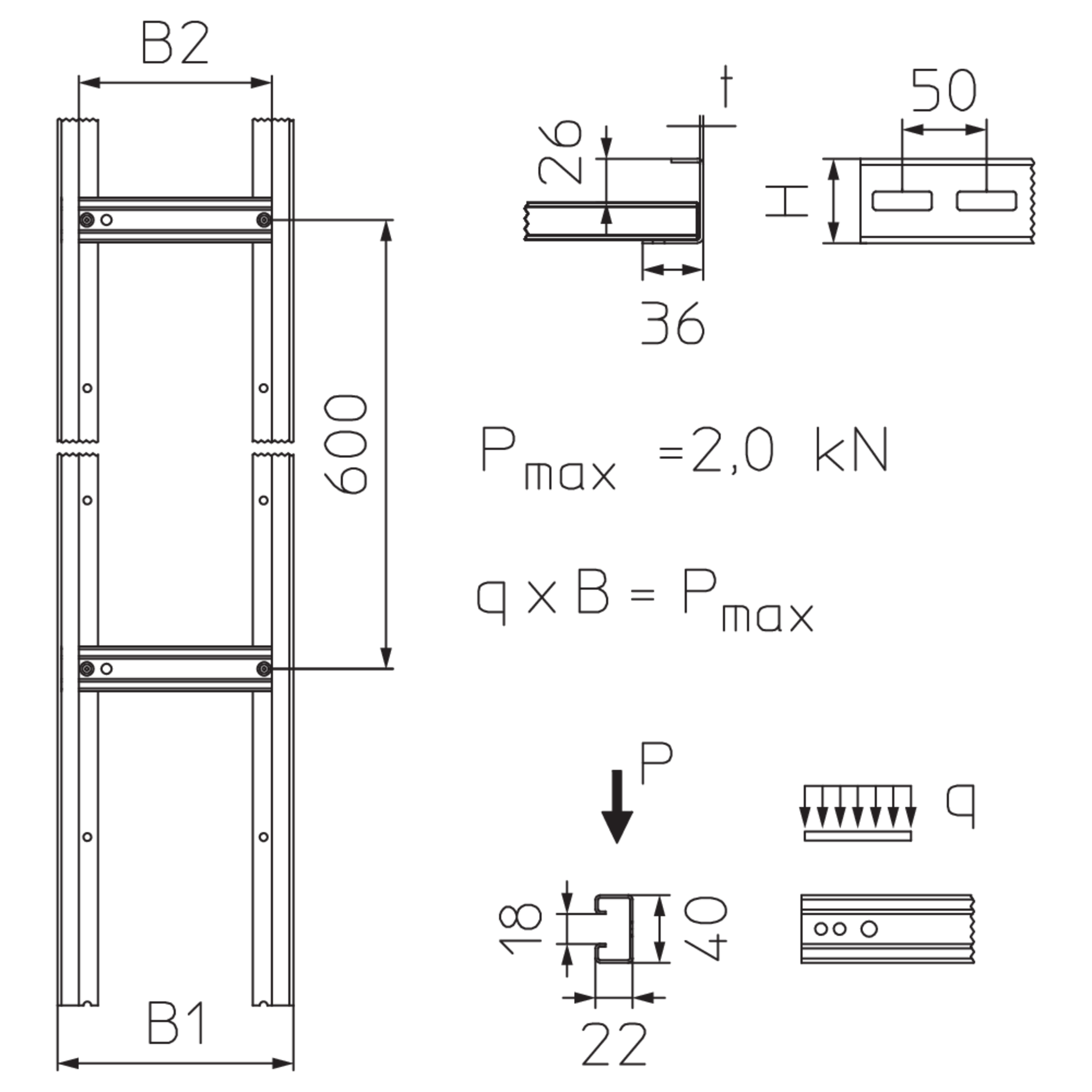

Die Steigetrassen STU 50 bestehen aus gelochten Seitenholmen im U-Profil und Sprossen aus Profilschienen 40x22 mm. Sie sind für eine maximale Belastung bis 2,00 kN ausgelegt, weisen Breiten von 210 bis 800 mm auf und sind in den Standardlängen 3000 und 6000 mm erhältlich. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B1

Breite 1

B2

Breite 2

L

Länge

Pmax

max. Belastung

G

Gewicht je Lagermengeneinheit

Geeignet für Funktionserhalt

  • STU 50-02-3S
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    210 mm
    Breite 2
    172 mm
    Länge
    3000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    9.750 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • STU 50-03-3S
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    300 mm
    Breite 2
    262 mm
    Länge
    3000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    10.350 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • STU 50-04-3S
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    400 mm
    Breite 2
    362 mm
    Länge
    3000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    10.900 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • STU 50-05-3S
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    500 mm
    Breite 2
    462 mm
    Länge
    3000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    11.500 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • STU 50-06-3S
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    600 mm
    Breite 2
    562 mm
    Länge
    3000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    12.050 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • STU 50-07-3S
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    700 mm
    Breite 2
    662 mm
    Länge
    3000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    12.650 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • STU 50-08-3S
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    800 mm
    Breite 2
    762 mm
    Länge
    3000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    13.250 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • STU 50-02S
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    210 mm
    Breite 2
    172 mm
    Länge
    6000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    19.500 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • STU 50-03S
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    300 mm
    Breite 2
    262 mm
    Länge
    6000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    20.700 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • STU 50-04S
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    400 mm
    Breite 2
    362 mm
    Länge
    6000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    21.800 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • STU 50-05S
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    500 mm
    Breite 2
    462 mm
    Länge
    6000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    23.000 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • STU 50-06S
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    600 mm
    Breite 2
    562 mm
    Länge
    6000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    24.100 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • STU 50-07S
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    700 mm
    Breite 2
    662 mm
    Länge
    6000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    25.300 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • STU 50-08S
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    800 mm
    Breite 2
    762 mm
    Länge
    6000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    26.500 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B1

Breite 1

B2

Breite 2

L

Länge

Pmax

max. Belastung

G

Gewicht je Lagermengeneinheit

Geeignet für Funktionserhalt

  • STU 50-02-3F
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    210 mm
    Breite 2
    172 mm
    Länge
    3000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    10.500 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • STU 50-03-3F
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    300 mm
    Breite 2
    262 mm
    Länge
    3000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    11.050 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • STU 50-04-3F
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    400 mm
    Breite 2
    362 mm
    Länge
    3000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    11.650 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • STU 50-05-3F
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    500 mm
    Breite 2
    462 mm
    Länge
    3000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    12.300 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • STU 50-06-3F
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    600 mm
    Breite 2
    562 mm
    Länge
    3000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    12.900 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • STU 50-07-3F
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    700 mm
    Breite 2
    662 mm
    Länge
    3000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    13.550 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • STU 50-08-3F
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    800 mm
    Breite 2
    762 mm
    Länge
    3000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    14.150 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • STU 50-02F
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    210 mm
    Breite 2
    172 mm
    Länge
    6000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    21.000 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • STU 50-03F
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    300 mm
    Breite 2
    262 mm
    Länge
    6000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    22.100 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • STU 50-04F
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    400 mm
    Breite 2
    362 mm
    Länge
    6000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    23.300 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • STU 50-05F
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    500 mm
    Breite 2
    462 mm
    Länge
    6000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    24.600 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • STU 50-06F
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    600 mm
    Breite 2
    562 mm
    Länge
    6000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    25.800 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • STU 50-07F
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    700 mm
    Breite 2
    662 mm
    Länge
    6000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    27.100 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • STU 50-08F
    Steigetrasse
    Höhe
    50 mm
    Breite 1
    800 mm
    Breite 2
    762 mm
    Länge
    6000 mm
    max. Belastung
    2.00 kN
    Gewicht je Lagermengeneinheit
    28.300 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

    • de

    • en

    • es

    Kabeltragsysteme - Gesamtkatalog

    Katalog für Kabelrinnen, Gitterbahnen, Kabelleitern, Weitspannkabelbahnen, Steigetrassen, Bodenkanäle, Kabelschellen, Kabeltragwannen, Schutzrohrsysteme, Schiffskabelleitern, Tragkonstruktionssysteme, Befestigungszubehör und mehr.

    PDF

    Sprache wählenSprache wählen

    Kabeltragsysteme - Gesamtkatalog

    Sprache für den Download wähle

    • de

    • en

    Steigetrassen Montageanleitung

    Montageanleitung für Steigetrassen LGG 60, STU 50, STU 60, STU 62, ST 81, ST 82

    PDF

    Sprache wählenSprache wählen

    Steigetrassen Montageanleitung

    Sprache für den Download wähle

    • de

    • en

    Steigetrassen Technische Information

    Technische Information für Steigetrassen LGG, STU, ST und Zubehör.

    PDF

    Sprache wählenSprache wählen

    Steigetrassen Technische Information

    Sprache für den Download wähle

    • de

    Steigetrasse LGG, STU, ST - Kompaktübersicht

    Kompaktübersicht für LGG 60, STU 50, STU 50-3E, STU 60, STU 62, ST 81, ST 82, LGV, LGTR, STD-A, RD, STLS, STUS

    PDF, 1.87 MB
