Art.-Nr. ST 81-03F

Steigetrasse

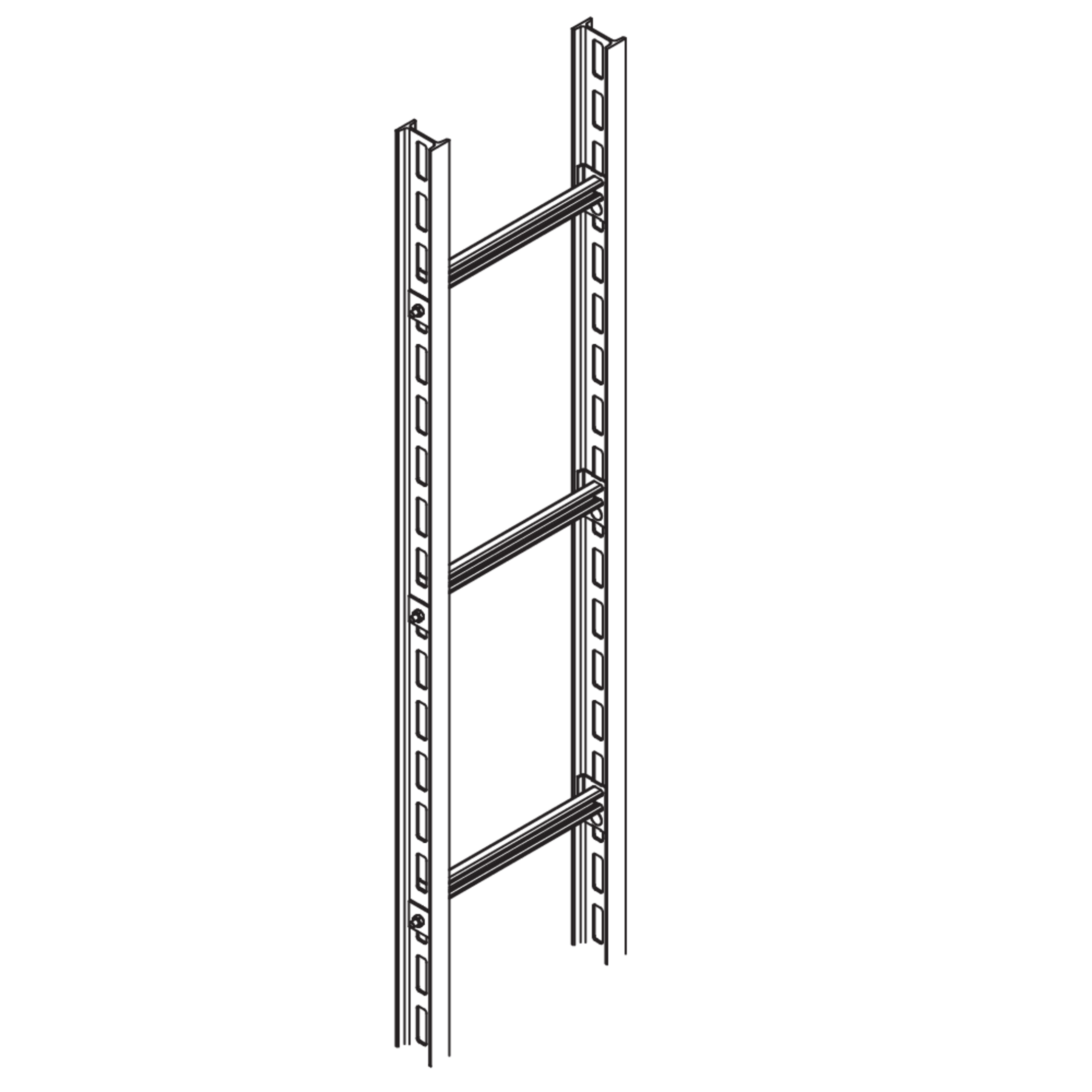

Steigetrasse, I-Profil

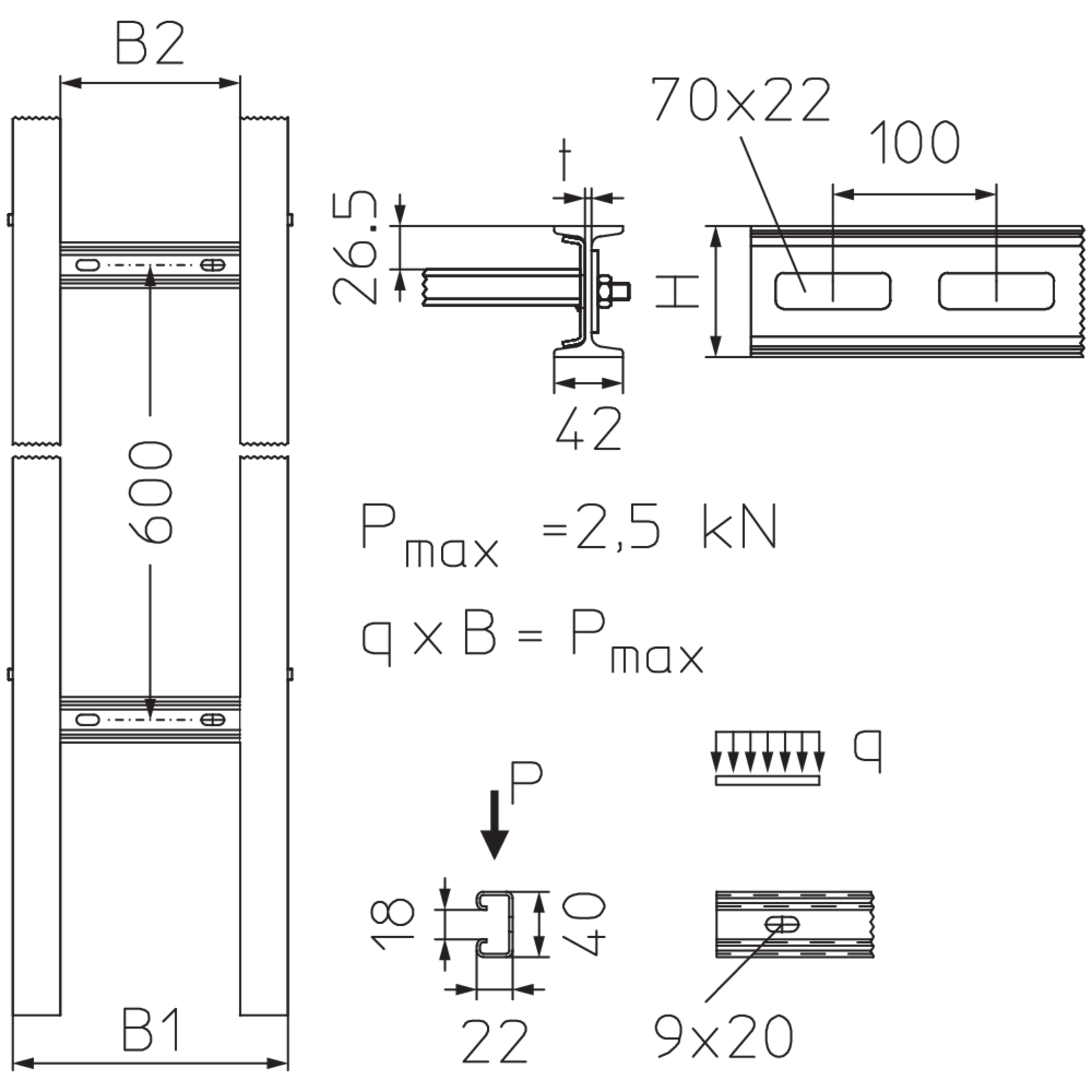

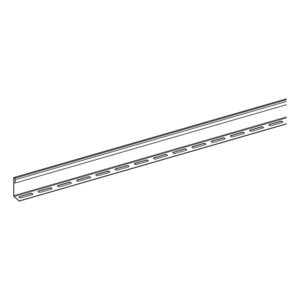

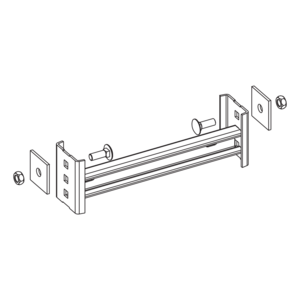

Die Steigetrassen ST 81 schwerer Bauart stehen in tauchfeuerverzinktem Stahl zur Verfügung. Sie bestehen aus gelochten Seitenholmen im I-Profil und Sprossen aus Profilschienen 40x22 mm. Holme und Sprossen werden einschließlich Schrauben und Muttern geliefert und vor Ort montiert. Die Trassen sind für eine maximale Belastung bis 2,50 kN ausgelegt, weisen Breiten von 200 bis 1200 mm auf und sind in den Standardlängen 3000 und 6000 mm erhältlich.

Art.-Nr.
ST 81-03F
Höhe
80 mm
Breite 1
342 mm
Breite 2
258 mm
Länge
6000 mm
max. Belastung
2.50 kN
Gewicht je Lagermengeneinheit
81.720 kg
Kontakt aufnehmen Datenblatt herunterladen

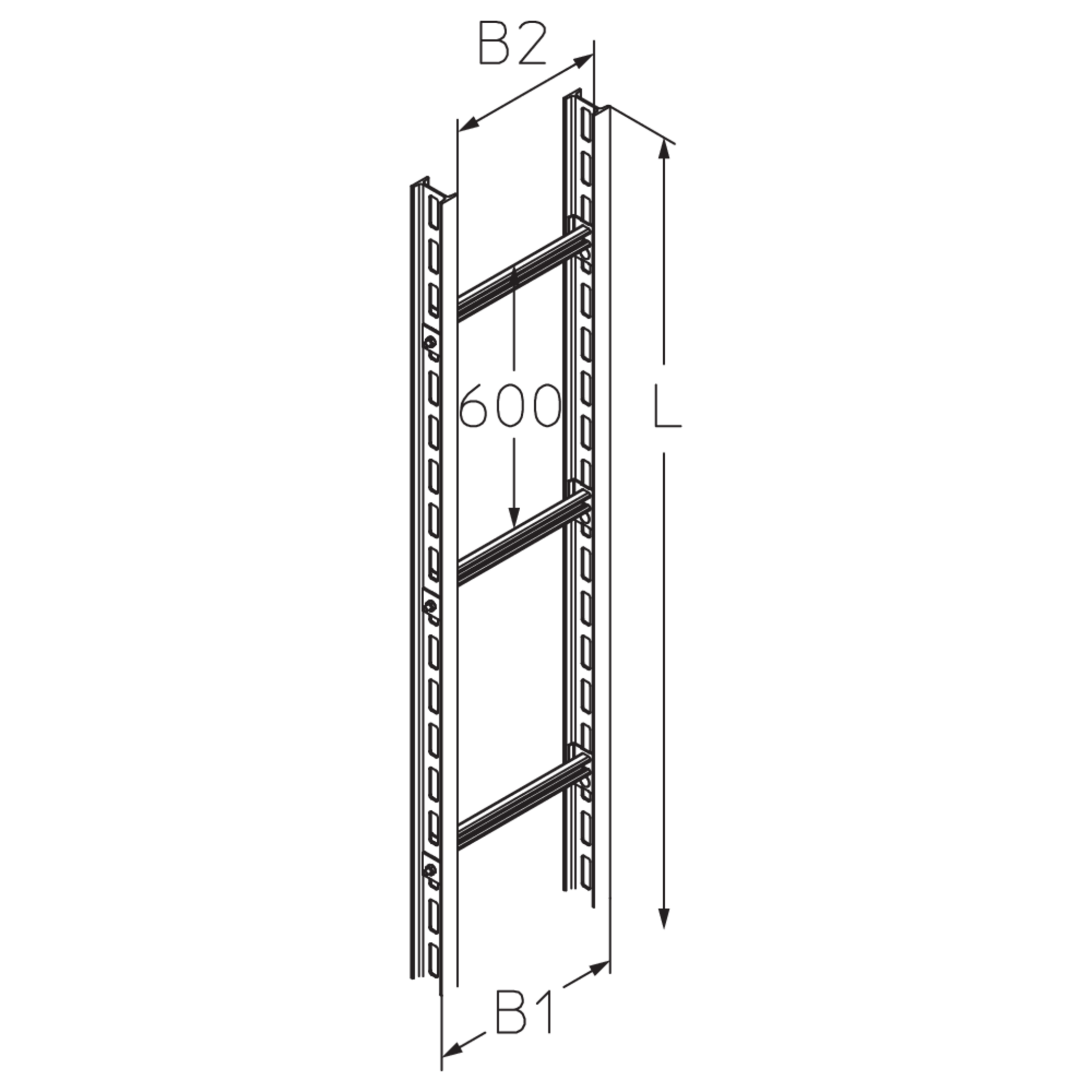

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B1

Breite 1

B2

Breite 2

L

Länge

Pmax

max. Belastung

G

Gewicht je Lagermengeneinheit
  • ST 81-02-3F
    Steigetrasse
    Höhe
    80 mm
    Breite 1
    242 mm
    Breite 2
    158 mm
    Länge
    3000 mm
    max. Belastung
    2.50 kN
    Gewicht je Lagermengeneinheit
    40.035 kg
    Included accessories
    Mehr Informationen
  • ST 81-03-3F
    Steigetrasse
    Höhe
    80 mm
    Breite 1
    342 mm
    Breite 2
    258 mm
    Länge
    3000 mm
    max. Belastung
    2.50 kN
    Gewicht je Lagermengeneinheit
    40.860 kg
    Included accessories
    Mehr Informationen
  • ST 81-04-3F
    Steigetrasse
    Höhe
    80 mm
    Breite 1
    442 mm
    Breite 2
    358 mm
    Länge
    3000 mm
    max. Belastung
    2.50 kN
    Gewicht je Lagermengeneinheit
    41.685 kg
    Included accessories
    Mehr Informationen
  • ST 81-05-3F
    Steigetrasse
    Höhe
    80 mm
    Breite 1
    542 mm
    Breite 2
    458 mm
    Länge
    3000 mm
    max. Belastung
    2.50 kN
    Gewicht je Lagermengeneinheit
    42.510 kg
    Included accessories
    Mehr Informationen
  • ST 81-06-3F
    Steigetrasse
    Höhe
    80 mm
    Breite 1
    642 mm
    Breite 2
    558 mm
    Länge
    3000 mm
    max. Belastung
    2.50 kN
    Gewicht je Lagermengeneinheit
    43.335 kg
    Included accessories
    Mehr Informationen
  • ST 81-07-3F
    Steigetrasse
    Höhe
    80 mm
    Breite 1
    742 mm
    Breite 2
    658 mm
    Länge
    3000 mm
    max. Belastung
    2.50 kN
    Gewicht je Lagermengeneinheit
    44.155 kg
    Included accessories
    Mehr Informationen
  • ST 81-08-3F
    Steigetrasse
    Höhe
    80 mm
    Breite 1
    842 mm
    Breite 2
    758 mm
    Länge
    3000 mm
    max. Belastung
    2.50 kN
    Gewicht je Lagermengeneinheit
    44.980 kg
    Included accessories
    Mehr Informationen
  • ST 81-09-3F
    Steigetrasse
    Höhe
    80 mm
    Breite 1
    942 mm
    Breite 2
    858 mm
    Länge
    3000 mm
    max. Belastung
    2.50 kN
    Gewicht je Lagermengeneinheit
    45.805 kg
    Included accessories
    Mehr Informationen
  • ST 81-10-3F
    Steigetrasse
    Höhe
    80 mm
    Breite 1
    1042 mm
    Breite 2
    958 mm
    Länge
    3000 mm
    max. Belastung
    2.50 kN
    Gewicht je Lagermengeneinheit
    46.630 kg
    Included accessories
    Mehr Informationen
  • ST 81-11-3F
    Steigetrasse
    Höhe
    80 mm
    Breite 1
    1142 mm
    Breite 2
    1058 mm
    Länge
    3000 mm
    max. Belastung
    2.50 kN
    Gewicht je Lagermengeneinheit
    47.455 kg
    Included accessories
    Mehr Informationen
  • ST 81-12-3F
    Steigetrasse
    Höhe
    80 mm
    Breite 1
    1242 mm
    Breite 2
    1158 mm
    Länge
    3000 mm
    max. Belastung
    2.50 kN
    Gewicht je Lagermengeneinheit
    48.275 kg
    Included accessories
    Mehr Informationen
  • ST 81-02F
    Steigetrasse
    Höhe
    80 mm
    Breite 1
    242 mm
    Breite 2
    158 mm
    Länge
    6000 mm
    max. Belastung
    2.50 kN
    Gewicht je Lagermengeneinheit
    80.070 kg
    Included accessories
    Mehr Informationen
  • ST 81-03F
    Steigetrasse
    Höhe
    80 mm
    Breite 1
    342 mm
    Breite 2
    258 mm
    Länge
    6000 mm
    max. Belastung
    2.50 kN
    Gewicht je Lagermengeneinheit
    81.720 kg
    Included accessories
    Mehr Informationen
  • ST 81-04F
    Steigetrasse
    Höhe
    80 mm
    Breite 1
    442 mm
    Breite 2
    358 mm
    Länge
    6000 mm
    max. Belastung
    2.50 kN
    Gewicht je Lagermengeneinheit
    83.370 kg
    Included accessories
    Mehr Informationen
  • ST 81-05F
    Steigetrasse
    Höhe
    80 mm
    Breite 1
    542 mm
    Breite 2
    458 mm
    Länge
    6000 mm
    max. Belastung
    2.50 kN
    Gewicht je Lagermengeneinheit
    85.020 kg
    Included accessories
    Mehr Informationen
  • ST 81-06F
    Steigetrasse
    Höhe
    80 mm
    Breite 1
    642 mm
    Breite 2
    558 mm
    Länge
    6000 mm
    max. Belastung
    2.50 kN
    Gewicht je Lagermengeneinheit
    86.670 kg
    Included accessories
    Mehr Informationen
  • ST 81-07F
    Steigetrasse
    Höhe
    80 mm
    Breite 1
    742 mm
    Breite 2
    658 mm
    Länge
    6000 mm
    max. Belastung
    2.50 kN
    Gewicht je Lagermengeneinheit
    88.310 kg
    Included accessories
    Mehr Informationen
  • ST 81-08F
    Steigetrasse
    Höhe
    80 mm
    Breite 1
    842 mm
    Breite 2
    758 mm
    Länge
    6000 mm
    max. Belastung
    2.50 kN
    Gewicht je Lagermengeneinheit
    89.960 kg
    Included accessories
    Mehr Informationen
  • ST 81-09F
    Steigetrasse
    Höhe
    80 mm
    Breite 1
    942 mm
    Breite 2
    858 mm
    Länge
    6000 mm
    max. Belastung
    2.50 kN
    Gewicht je Lagermengeneinheit
    91.610 kg
    Included accessories
    Mehr Informationen
  • ST 81-10F
    Steigetrasse
    Höhe
    80 mm
    Breite 1
    1042 mm
    Breite 2
    958 mm
    Länge
    6000 mm
    max. Belastung
    2.50 kN
    Gewicht je Lagermengeneinheit
    93.260 kg
    Included accessories
    Mehr Informationen
  • ST 81-11F
    Steigetrasse
    Höhe
    80 mm
    Breite 1
    1142 mm
    Breite 2
    1058 mm
    Länge
    6000 mm
    max. Belastung
    2.50 kN
    Gewicht je Lagermengeneinheit
    94.910 kg
    Included accessories
    Mehr Informationen
  • ST 81-12F
    Steigetrasse
    Höhe
    80 mm
    Breite 1
    1242 mm
    Breite 2
    1158 mm
    Länge
    6000 mm
    max. Belastung
    2.50 kN
    Gewicht je Lagermengeneinheit
    96.550 kg
    Included accessories
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Kabelbahnen - Gesamtkatalog

    Katalog für Kabelrinnen, Gitterbahnen, Kabelleitern, Weitspannsysteme, Steigetrassen und mehr.

    PDF, 29 MB

    de
    Download

  • Steigetrassen Montageanleitung

    Montageanleitung für Steigetrassen LGG 60, STU 50, STU 60, STU 62, ST 81, ST 82

    PDF, 4 MB

    de en

  • Steigetrassen Technische Information

    Technische Information für Steigetrassen LGG, STU, ST und Zubehör.

    PDF, 2 MB

    de en

Inklusivzubehör
