ST 81

Steigetrasse, I-Profil

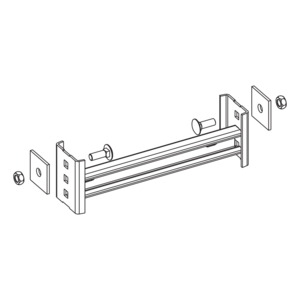

Die Steigetrassen ST 81 schwerer Bauart stehen in tauchfeuerverzinktem Stahl zur Verfügung. Sie bestehen aus gelochten Seitenholmen im I-Profil und Sprossen aus Profilschienen 40x22 mm. Holme und Sprossen werden einschließlich Schrauben und Muttern geliefert und vor Ort montiert. Die Trassen sind für eine maximale Belastung bis 2,50 kN ausgelegt, weisen Breiten von 200 bis 1200 mm auf und sind in den Standardlängen 3000 und 6000 mm erhältlich.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

B1

B2

L

Pmax

G

Inklusivzubehör

  • ST 81-02-3F
    Steigetrasse
    80 mm
    242 mm
    158 mm
    3000 mm
    2.50 kN
    40.035 kg
    Inklusivzubehör
    Mehr Informationen
  • ST 81-03-3F
    Steigetrasse
    80 mm
    342 mm
    258 mm
    3000 mm
    2.50 kN
    40.860 kg
    Inklusivzubehör
    Mehr Informationen
  • ST 81-04-3F
    Steigetrasse
    80 mm
    442 mm
    358 mm
    3000 mm
    2.50 kN
    41.685 kg
    Inklusivzubehör
    Mehr Informationen
  • ST 81-05-3F
    Steigetrasse
    80 mm
    542 mm
    458 mm
    3000 mm
    2.50 kN
    42.510 kg
    Inklusivzubehör
    Mehr Informationen
  • ST 81-06-3F
    Steigetrasse
    80 mm
    642 mm
    558 mm
    3000 mm
    2.50 kN
    43.335 kg
    Inklusivzubehör
    Mehr Informationen
  • ST 81-07-3F
    Steigetrasse
    80 mm
    742 mm
    658 mm
    3000 mm
    2.50 kN
    44.155 kg
    Inklusivzubehör
    Mehr Informationen
  • ST 81-08-3F
    Steigetrasse
    80 mm
    842 mm
    758 mm
    3000 mm
    2.50 kN
    44.980 kg
    Inklusivzubehör
    Mehr Informationen
  • ST 81-09-3F
    Steigetrasse
    80 mm
    942 mm
    858 mm
    3000 mm
    2.50 kN
    45.805 kg
    Inklusivzubehör
    Mehr Informationen
  • ST 81-10-3F
    Steigetrasse
    80 mm
    1042 mm
    958 mm
    3000 mm
    2.50 kN
    46.630 kg
    Inklusivzubehör
    Mehr Informationen
  • ST 81-11-3F
    Steigetrasse
    80 mm
    1142 mm
    1058 mm
    3000 mm
    2.50 kN
    47.455 kg
    Inklusivzubehör
    Mehr Informationen
  • ST 81-12-3F
    Steigetrasse
    80 mm
    1242 mm
    1158 mm
    3000 mm
    2.50 kN
    48.275 kg
    Inklusivzubehör
    Mehr Informationen
  • ST 81-02F
    Steigetrasse
    80 mm
    242 mm
    158 mm
    6000 mm
    2.50 kN
    80.070 kg
    Inklusivzubehör
    Mehr Informationen
  • ST 81-03F
    Steigetrasse
    80 mm
    342 mm
    258 mm
    6000 mm
    2.50 kN
    81.720 kg
    Inklusivzubehör
    Mehr Informationen
  • ST 81-04F
    Steigetrasse
    80 mm
    442 mm
    358 mm
    6000 mm
    2.50 kN
    83.370 kg
    Inklusivzubehör
    Mehr Informationen
  • ST 81-05F
    Steigetrasse
    80 mm
    542 mm
    458 mm
    6000 mm
    2.50 kN
    85.020 kg
    Inklusivzubehör
    Mehr Informationen
  • ST 81-06F
    Steigetrasse
    80 mm
    642 mm
    558 mm
    6000 mm
    2.50 kN
    86.670 kg
    Inklusivzubehör
    Mehr Informationen
  • ST 81-07F
    Steigetrasse
    80 mm
    742 mm
    658 mm
    6000 mm
    2.50 kN
    88.310 kg
    Inklusivzubehör
    Mehr Informationen
  • ST 81-08F
    Steigetrasse
    80 mm
    842 mm
    758 mm
    6000 mm
    2.50 kN
    89.960 kg
    Inklusivzubehör
    Mehr Informationen
  • ST 81-09F
    Steigetrasse
    80 mm
    942 mm
    858 mm
    6000 mm
    2.50 kN
    91.610 kg
    Inklusivzubehör
    Mehr Informationen
  • ST 81-10F
    Steigetrasse
    80 mm
    1042 mm
    958 mm
    6000 mm
    2.50 kN
    93.260 kg
    Inklusivzubehör
    Mehr Informationen
  • ST 81-11F
    Steigetrasse
    80 mm
    1142 mm
    1058 mm
    6000 mm
    2.50 kN
    94.910 kg
    Inklusivzubehör
    Mehr Informationen
  • ST 81-12F
    Steigetrasse
    80 mm
    1242 mm
    1158 mm
    6000 mm
    2.50 kN
    96.550 kg
    Inklusivzubehör
    Mehr Informationen
