Art.-Nr. RIK 60-10E

Installationsrinnenkreuzung

Installationskabelrinnen-Kreuzung, Höhe = 60 mm

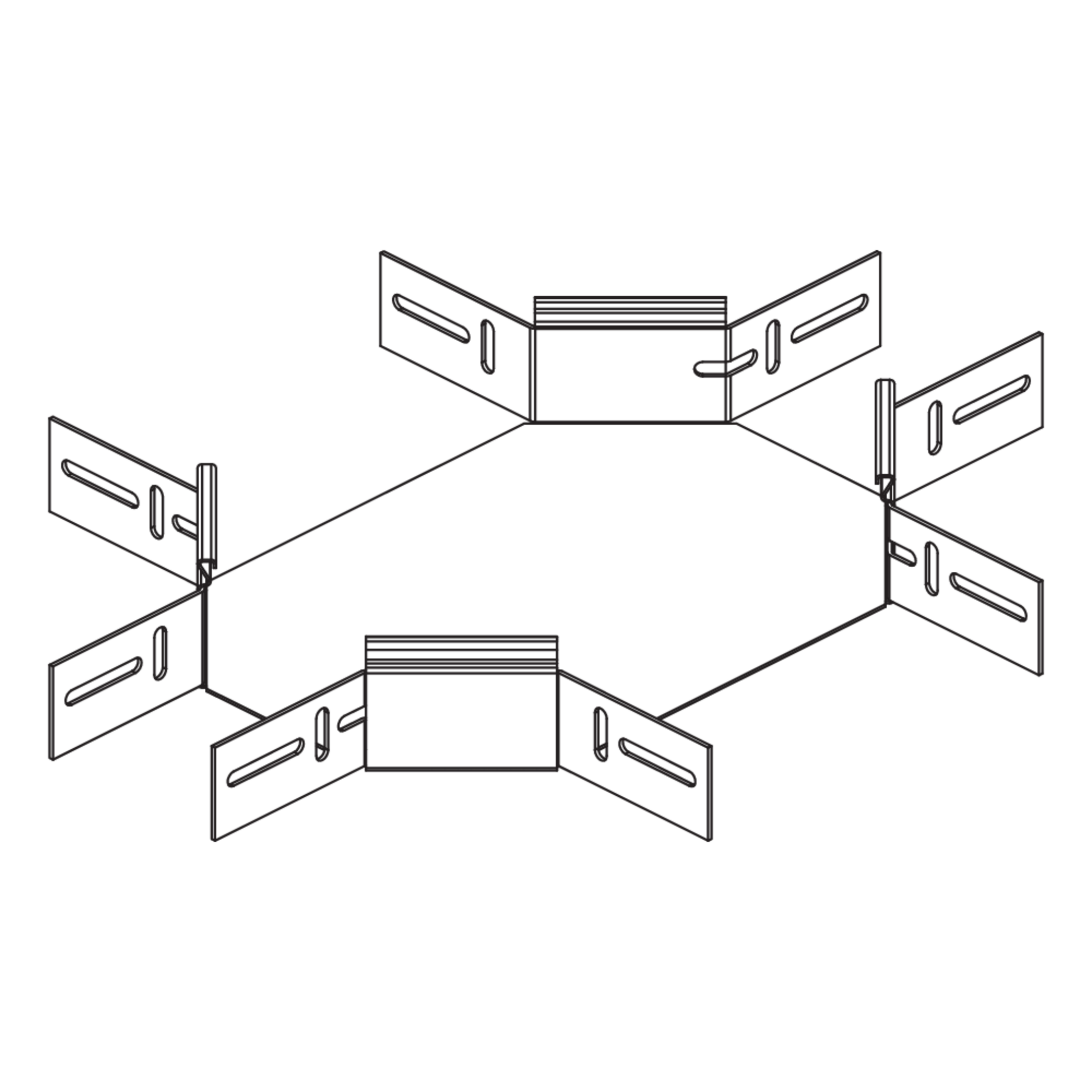

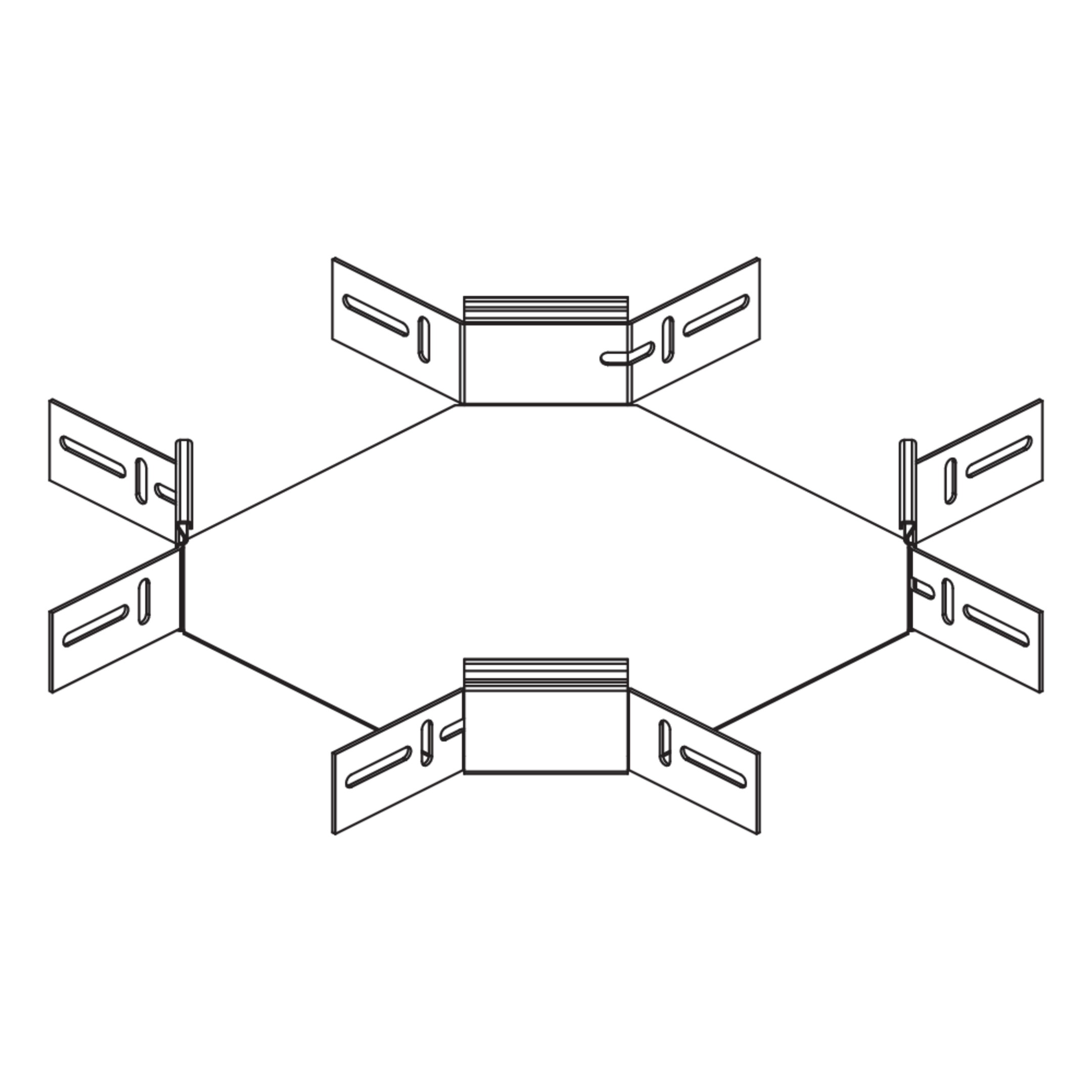

Die Installationskabelrinnen-Kreuzung RIK 60 ermöglicht den Anschluss von vier Kabelrinnen und damit die horizontale Richtungsänderung der Kabelführung. Sie hat integrierte Seitenverbinder und wird zusammen mit Bodenverbindern VB in die Kabelrinnen geschoben und verschraubt. Die Kreuzung eignet sich für Installationskabelrinnen mit einer Seitenhöhe von 60 mm und besteht aus sendzimir-feuerverzinktem Stahl.

Art.-Nr.
RIK 60-10E
Höhe
60 mm
Breite 1
100 mm
Breite 2
100 mm
Gewicht je Lagermengeneinheit
1.210 kg
Kontakt aufnehmen Datenblatt herunterladen

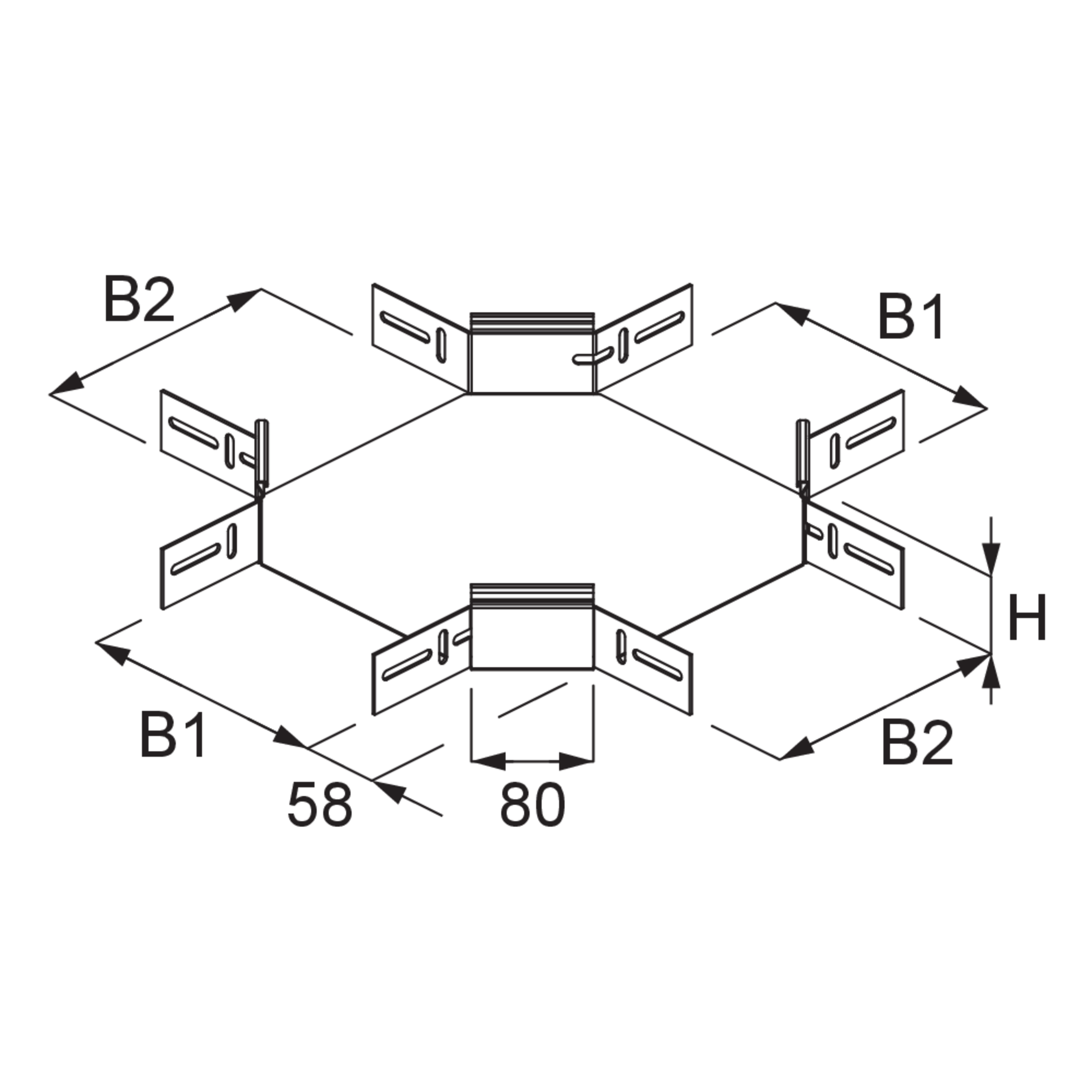

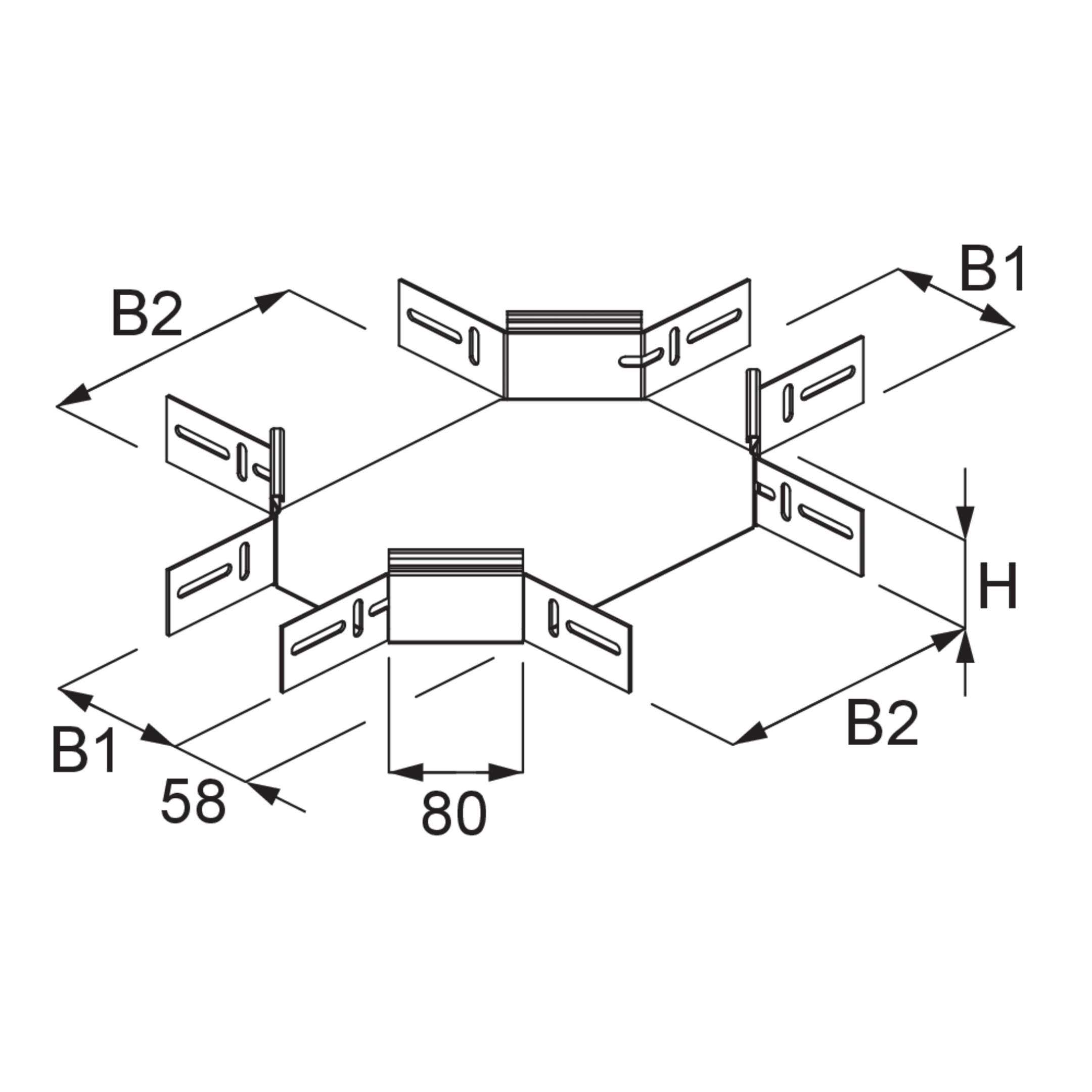

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B1

Breite 1

B2

Breite 2

G

Gewicht je Lagermengeneinheit
  • RIK 60-05S
    Installationsrinnenkreuzung
    Höhe
    60 mm
    Breite 1
    50 mm
    Breite 2
    50 mm
    Gewicht je Lagermengeneinheit
    1.174 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-10-05S
    Installationsrinnenkreuzung
    Höhe
    60 mm
    Breite 1
    100 mm
    Breite 2
    50 mm
    Gewicht je Lagermengeneinheit
    1.254 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-10S
    Installationsrinnenkreuzung
    Höhe
    60 mm
    Breite 1
    100 mm
    Breite 2
    100 mm
    Gewicht je Lagermengeneinheit
    1.359 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-20-10S
    Installationsrinnenkreuzung
    Höhe
    60 mm
    Breite 1
    200 mm
    Breite 2
    100 mm
    Gewicht je Lagermengeneinheit
    1.569 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-20S
    Installationsrinnenkreuzung
    Höhe
    60 mm
    Breite 1
    200 mm
    Breite 2
    200 mm
    Gewicht je Lagermengeneinheit
    1.878 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-30-20S
    Installationsrinnenkreuzung
    Höhe
    60 mm
    Breite 1
    300 mm
    Breite 2
    200 mm
    Gewicht je Lagermengeneinheit
    2.186 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-30S
    Installationsrinnenkreuzung
    Höhe
    60 mm
    Breite 1
    300 mm
    Breite 2
    300 mm
    Gewicht je Lagermengeneinheit
    2.592 kg
    Inklusivzubehör
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B1

Breite 1

B2

Breite 2

G

Gewicht je Lagermengeneinheit
  • RIK 60-05F
    Installationsrinnenkreuzung
    Höhe
    60 mm
    Breite 1
    50 mm
    Breite 2
    50 mm
    Gewicht je Lagermengeneinheit
    1.260 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-10-05F
    Installationsrinnenkreuzung
    Höhe
    60 mm
    Breite 1
    100 mm
    Breite 2
    50 mm
    Gewicht je Lagermengeneinheit
    1.346 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-10F
    Installationsrinnenkreuzung
    Höhe
    60 mm
    Breite 1
    100 mm
    Breite 2
    100 mm
    Gewicht je Lagermengeneinheit
    1.458 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-20-10F
    Installationsrinnenkreuzung
    Höhe
    60 mm
    Breite 1
    200 mm
    Breite 2
    100 mm
    Gewicht je Lagermengeneinheit
    1.683 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-20F
    Installationsrinnenkreuzung
    Höhe
    60 mm
    Breite 1
    200 mm
    Breite 2
    200 mm
    Gewicht je Lagermengeneinheit
    2.014 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-30-20F
    Installationsrinnenkreuzung
    Höhe
    60 mm
    Breite 1
    300 mm
    Breite 2
    200 mm
    Gewicht je Lagermengeneinheit
    2.343 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-30F
    Installationsrinnenkreuzung
    Höhe
    60 mm
    Breite 1
    300 mm
    Breite 2
    300 mm
    Gewicht je Lagermengeneinheit
    2.778 kg
    Inklusivzubehör
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

B1

Breite 1

B2

Breite 2

G

Gewicht je Lagermengeneinheit
  • RIK 60-05E
    Installationsrinnenkreuzung
    Höhe
    60 mm
    Breite 1
    50 mm
    Breite 2
    50 mm
    Gewicht je Lagermengeneinheit
    1.023 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-10-05E
    Installationsrinnenkreuzung
    Höhe
    60 mm
    Breite 1
    100 mm
    Breite 2
    50 mm
    Gewicht je Lagermengeneinheit
    1.104 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-10E
    Installationsrinnenkreuzung
    Höhe
    60 mm
    Breite 1
    100 mm
    Breite 2
    100 mm
    Gewicht je Lagermengeneinheit
    1.210 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-20-10E
    Installationsrinnenkreuzung
    Höhe
    60 mm
    Breite 1
    200 mm
    Breite 2
    100 mm
    Gewicht je Lagermengeneinheit
    1.421 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-20E
    Installationsrinnenkreuzung
    Höhe
    60 mm
    Breite 1
    200 mm
    Breite 2
    200 mm
    Gewicht je Lagermengeneinheit
    1.731 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-30-20E
    Installationsrinnenkreuzung
    Höhe
    60 mm
    Breite 1
    300 mm
    Breite 2
    200 mm
    Gewicht je Lagermengeneinheit
    2.041 kg
    Inklusivzubehör
    Mehr Informationen
  • RIK 60-30E
    Installationsrinnenkreuzung
    Höhe
    60 mm
    Breite 1
    300 mm
    Breite 2
    300 mm
    Gewicht je Lagermengeneinheit
    2.450 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Ermöglicht horizontale Änderung der Kabelführung in vier Richtungen
  • Geeignet für Installationskabelrinnen
