JTA K 38/17

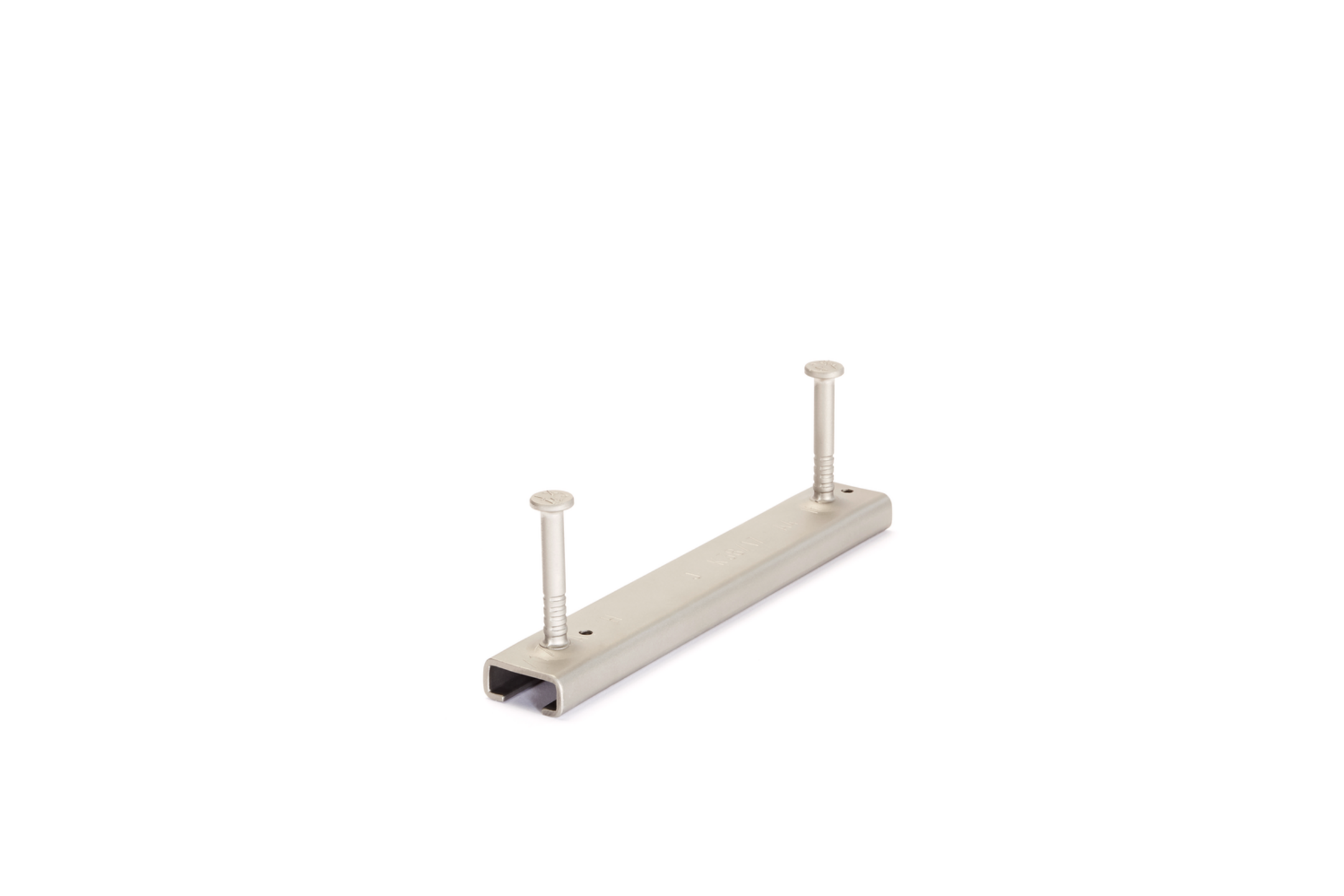

Ankerschiene, kaltgeformt, mit Rund- oder I-Anker

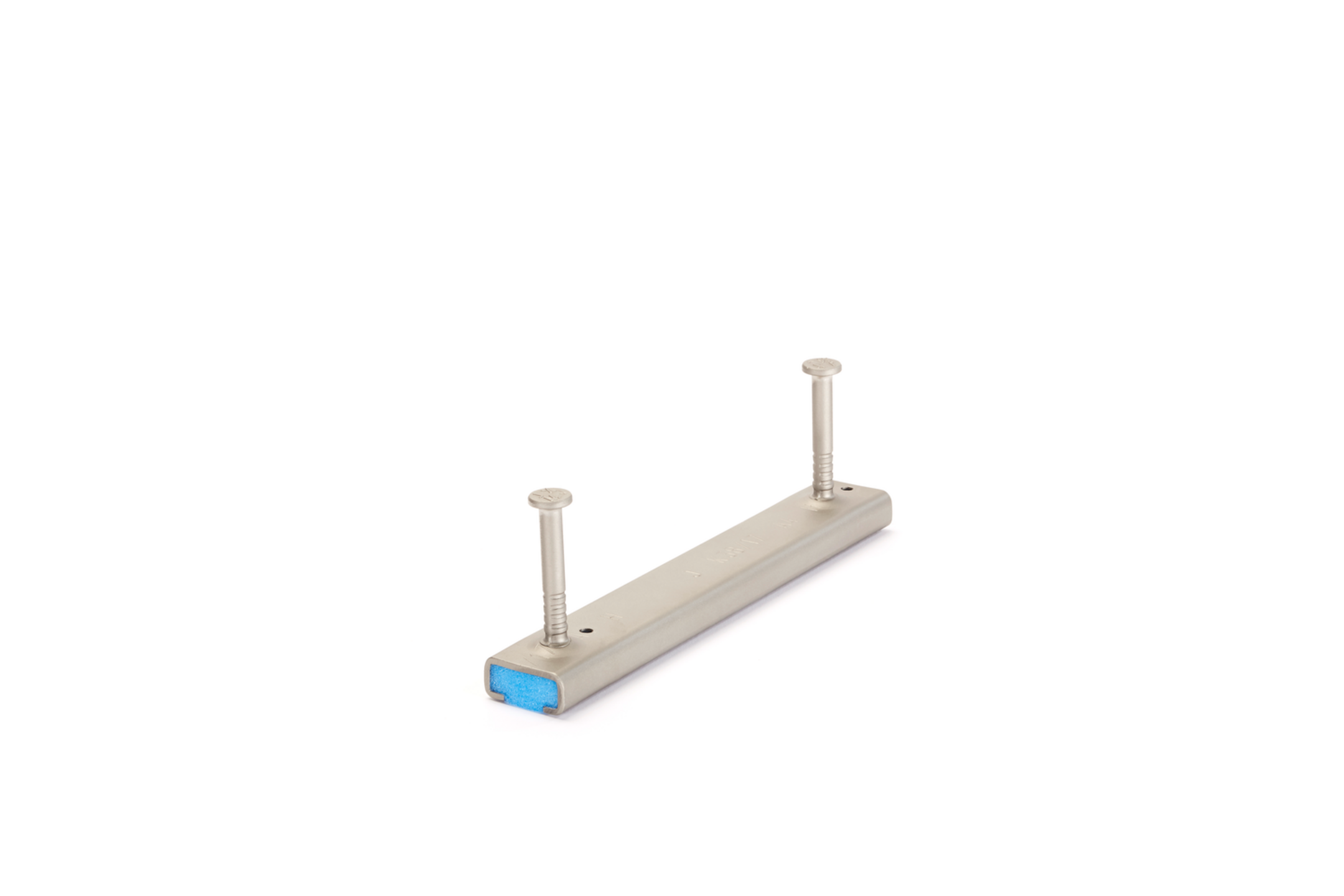

Die Ankerschiene JTA K 38/17 ist europaweit zugelassen mit ETA-09/0338 und nahezu weltweit mit der ICC-ES ESR‐2854. Außerdem besitzt sie die Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE. Sie wird aus feuerverzinktem Stahl (fv) oder Edelstahl (A4) hergestellt. Sie ist in jeder gewünschten Länge bis maximal 6 m lieferbar und wird mit den Schrauben JH M10 - JH M16 gepaart. Die Profilbreite beträgt 38 mm, die Profilhöhe 17 mm. Die Füllung ist aus Polyethylen (PE).

Brandschutz
Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
Europäische Technische Bewertung: ETA-09/0338
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Einbauhöhe

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke Profile

G

Gewicht je Lagermengeneinheit

  • JTAK3817-0100-FVKCE
    JORDAHL Ankerschiene K38/17
    Einbauhöhe
    80 mm
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    100 mm
    Materialstärke Profile
    3 mm
    Gewicht je Lagermengeneinheit
    0,288 kg
    Mehr Informationen
  • JTAK3817-0150-FVKCE
    JORDAHL Ankerschiene K38/17
    Einbauhöhe
    80 mm
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    150 mm
    Materialstärke Profile
    3 mm
    Gewicht je Lagermengeneinheit
    0,387 kg
    Mehr Informationen
  • JTAK3817-0200-FVKCE
    JORDAHL Ankerschiene K38/17
    Einbauhöhe
    80 mm
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    200 mm
    Materialstärke Profile
    3 mm
    Gewicht je Lagermengeneinheit
    0,487 kg
    Mehr Informationen
  • JTAK3817-0250-FVKCE
    JORDAHL Ankerschiene K38/17
    Einbauhöhe
    80 mm
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    250 mm
    Materialstärke Profile
    3 mm
    Gewicht je Lagermengeneinheit
    0,586 kg
    Mehr Informationen
  • JTAK3817-0300-FVKCE
    JORDAHL Ankerschiene K38/17
    Einbauhöhe
    80 mm
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    300 mm
    Materialstärke Profile
    3 mm
    Gewicht je Lagermengeneinheit
    0,730 kg
    Mehr Informationen
  • JTAK3817-0350-FVKCE
    JORDAHL Ankerschiene K38/17
    Einbauhöhe
    80 mm
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    350 mm
    Materialstärke Profile
    3 mm
    Gewicht je Lagermengeneinheit
    0,830 kg
    Mehr Informationen
  • JTAK3817-0400-FVKCE
    JORDAHL Ankerschiene K38/17
    Einbauhöhe
    80 mm
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    400 mm
    Materialstärke Profile
    3 mm
    Gewicht je Lagermengeneinheit
    0,929 kg
    Mehr Informationen
  • JTAK3817-0550-FVKCE
    JORDAHL Ankerschiene K38/17
    Einbauhöhe
    80 mm
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    550 mm
    Materialstärke Profile
    3 mm
    Gewicht je Lagermengeneinheit
    1,272 kg
    Mehr Informationen
  • JTAK3817-0800-FVKCE
    JORDAHL Ankerschiene K38/17
    Einbauhöhe
    80 mm
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    800 mm
    Materialstärke Profile
    3 mm
    Gewicht je Lagermengeneinheit
    1,814 kg
    Mehr Informationen
  • JTAK3817-1050-FVKCE
    JORDAHL Ankerschiene K38/17
    Einbauhöhe
    80 mm
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    1050 mm
    Materialstärke Profile
    3 mm
    Gewicht je Lagermengeneinheit
    2,355 kg
    Mehr Informationen
  • JTAK3817-3000-FVKCE
    JORDAHL Ankerschiene K38/17
    Einbauhöhe
    80 mm
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    3000 mm
    Materialstärke Profile
    3 mm
    Gewicht je Lagermengeneinheit
    6,679 kg
    Mehr Informationen
  • JTAK3817-6000-FVKCE
    JORDAHL Ankerschiene K38/17
    Einbauhöhe
    80 mm
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    6000 mm
    Materialstärke Profile
    3 mm
    Gewicht je Lagermengeneinheit
    2,219 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

Einbauhöhe

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke Profile

G

Gewicht je Lagermengeneinheit

Anzahl der Anker

  • JTAK3817-0100-A4KCE
    JORDAHL Ankerschiene K38/17
    Einbauhöhe
    80 mm
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    100 mm
    Materialstärke Profile
    3 mm
    Gewicht je Lagermengeneinheit
    0,264 kg
    Anzahl der Anker
    Mehr Informationen
  • JTAK3817-0150-A4KCE
    JORDAHL Ankerschiene K38/17
    Einbauhöhe
    80 mm
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    150 mm
    Materialstärke Profile
    3 mm
    Gewicht je Lagermengeneinheit
    0,356 kg
    Anzahl der Anker
    Mehr Informationen
  • JTAK3817-0200-A4KCE
    JORDAHL Ankerschiene K38/17
    Einbauhöhe
    80 mm
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    200 mm
    Materialstärke Profile
    3 mm
    Gewicht je Lagermengeneinheit
    0,449 kg
    Anzahl der Anker
    Mehr Informationen
  • JTAK3817-0250-3A-A4KCE
    JORDAHL Ankerschiene K38/17
    Einbauhöhe
    80 mm
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    250 mm
    Materialstärke Profile
    3 mm
    Gewicht je Lagermengeneinheit
    0,581 kg
    Anzahl der Anker
    3 Stk
    Mehr Informationen
  • JTAK3817-0250-A4KCE
    JORDAHL Ankerschiene K38/17
    Einbauhöhe
    80 mm
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    250 mm
    Materialstärke Profile
    3 mm
    Gewicht je Lagermengeneinheit
    0,541 kg
    Anzahl der Anker
    Mehr Informationen
  • JTAK3817-0300-A4KCE
    JORDAHL Ankerschiene K38/17
    Einbauhöhe
    80 mm
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    300 mm
    Materialstärke Profile
    3 mm
    Gewicht je Lagermengeneinheit
    0,673 kg
    Anzahl der Anker
    Mehr Informationen
  • JTAK3817-0350-A4KCE
    JORDAHL Ankerschiene K38/17
    Einbauhöhe
    80 mm
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    350 mm
    Materialstärke Profile
    3 mm
    Gewicht je Lagermengeneinheit
    0,765 kg
    Anzahl der Anker
    Mehr Informationen
  • JTAK3817-0400-A4KCE
    JORDAHL Ankerschiene K38/17
    Einbauhöhe
    80 mm
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    400 mm
    Materialstärke Profile
    3 mm
    Gewicht je Lagermengeneinheit
    0,857 kg
    Anzahl der Anker
    Mehr Informationen
  • JTAK3817-0550-A4KCE
    JORDAHL Ankerschiene K38/17
    Einbauhöhe
    80 mm
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    550 mm
    Materialstärke Profile
    3 mm
    Gewicht je Lagermengeneinheit
    1,174 kg
    Anzahl der Anker
    Mehr Informationen
  • JTAK3817-0800-A4KCE
    JORDAHL Ankerschiene K38/17
    Einbauhöhe
    80 mm
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    800 mm
    Materialstärke Profile
    3 mm
    Gewicht je Lagermengeneinheit
    1,674 kg
    Anzahl der Anker
    Mehr Informationen
  • JTAK3817-1050-A4KCE
    JORDAHL Ankerschiene K38/17
    Einbauhöhe
    80 mm
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    1050 mm
    Materialstärke Profile
    3 mm
    Gewicht je Lagermengeneinheit
    2,175 kg
    Anzahl der Anker
    Mehr Informationen
  • JTAK3817-3000-A4KCE
    JORDAHL Ankerschiene K38/17
    Einbauhöhe
    80 mm
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    3000 mm
    Materialstärke Profile
    3 mm
    Gewicht je Lagermengeneinheit
    6,169 kg
    Anzahl der Anker
    Mehr Informationen
  • JTAK3817-6000-A4KCE
    JORDAHL Ankerschiene K38/17
    Einbauhöhe
    80 mm
    Profilhöhe
    17 mm
    Profilbreite
    38 mm
    Länge
    6000 mm
    Materialstärke Profile
    3 mm
    Gewicht je Lagermengeneinheit
    2,050 kg
    Anzahl der Anker
    Mehr Informationen

Details

  • Europaweit zugelassen mit ETA-09/0338
  • Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE
  • ICC‐ES Evaluation Report ESR‐2854
