JVB-Z

Verbindungslasche

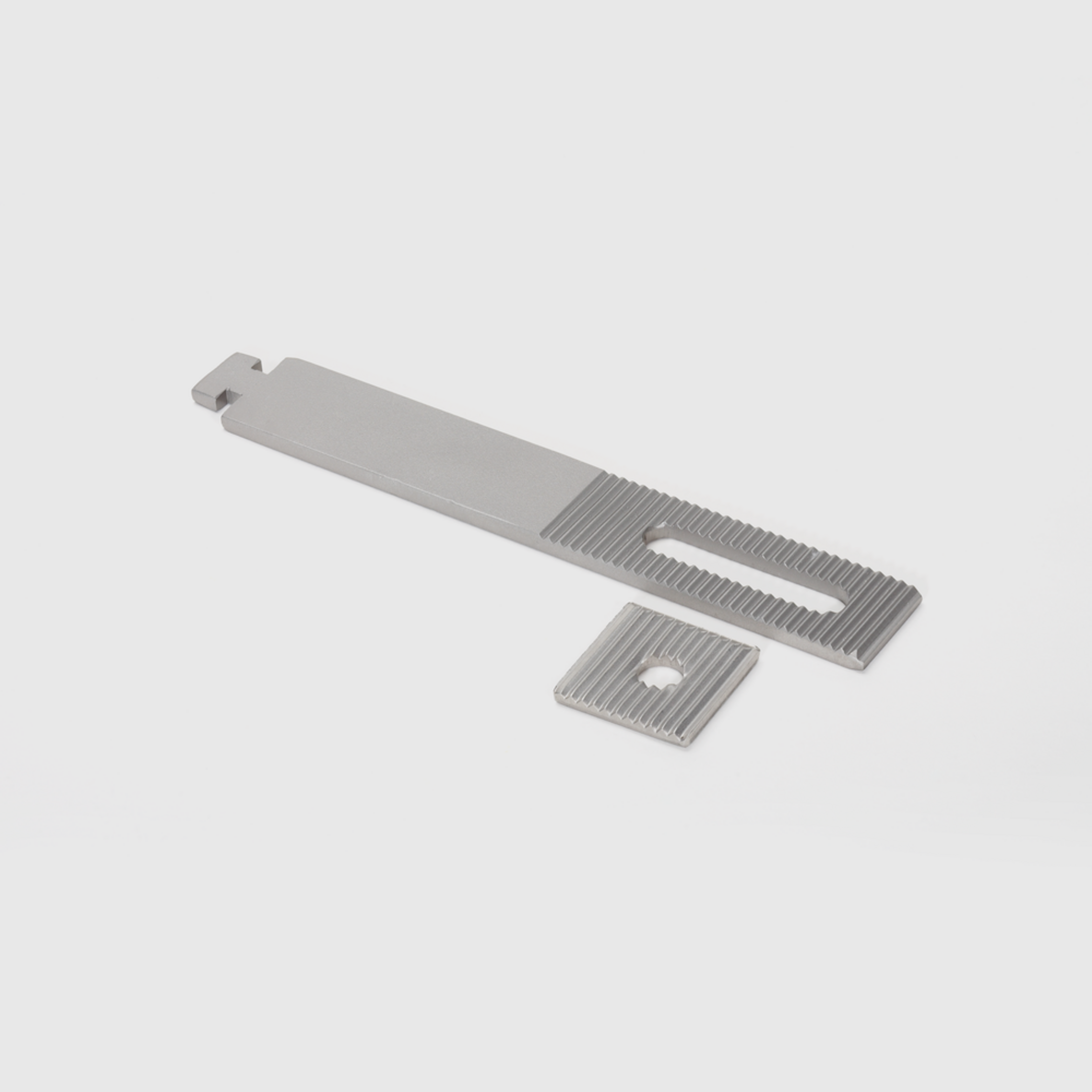

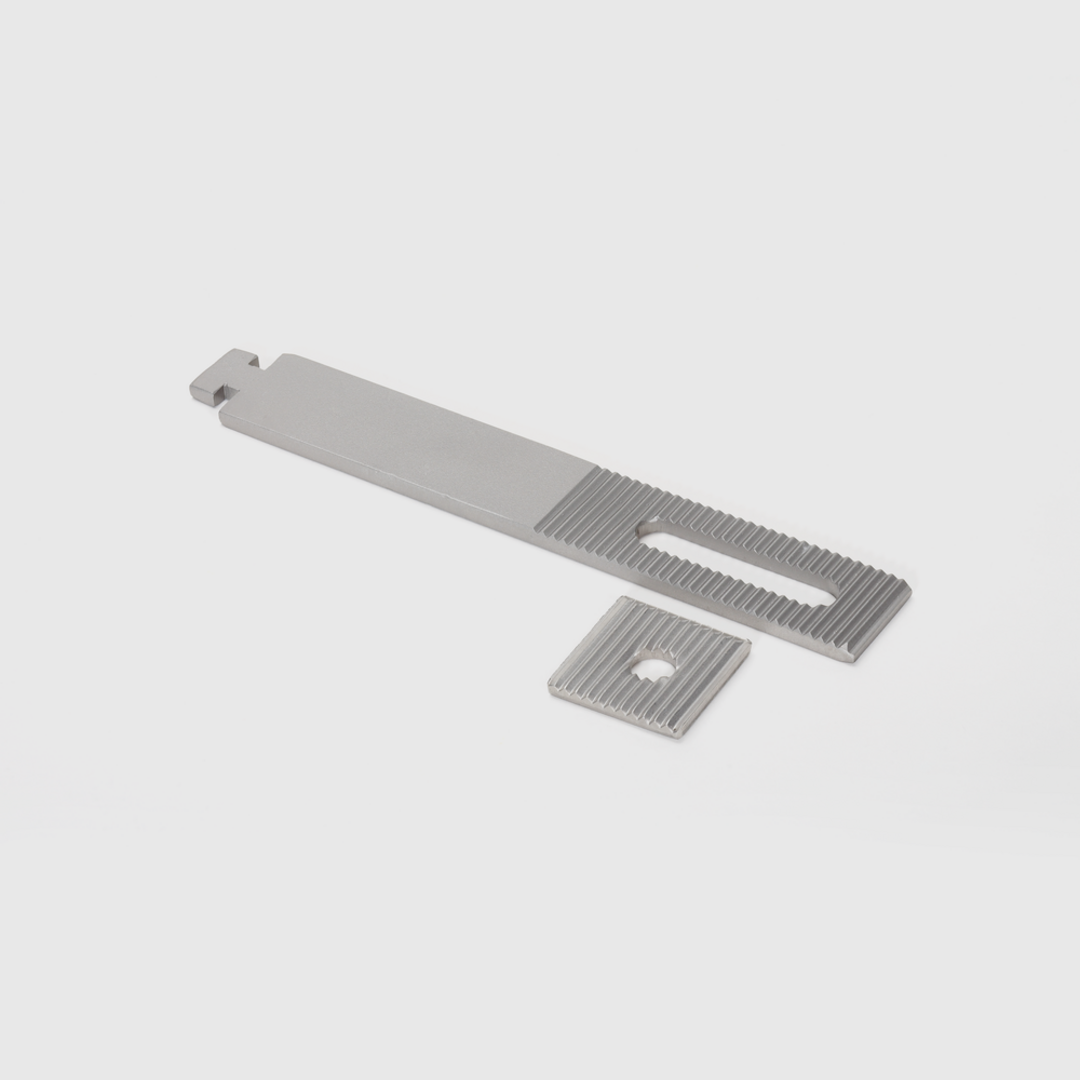

Die verzahnten Verbindungslaschen JVB-Z sind für Verbindungen ausgelegt, die nur auf Zug belastet werden. Sie gewähren einen Toleranzausgleich von ± 20 mm. In diversen Längen sind sie verfügbar und werden aus galvanisch verzinktem Stahl oder nichtrostendem Edelstahl hergestellt. Die Serie 12 der Verbindungslaschen JVB-Z eignet sich für Profile der Ankerschienen JTA K 28/15. Die Serie 18 wiederum ist ausgelegt für die Schienenprofile K 38/17.

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, galvanisch verzinkt

Artikel

H

Höhe

B

Breite

L

Länge

L1

Länge 1

L2

Länge 2

G

Gewicht je Lagermengeneinheit

  • JVB115Z12 GV
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    125 mm
    Länge 1
    10 mm
    Länge 2
    115 mm
    Gewicht je Lagermengeneinheit
    0.148 kg
    Mehr Informationen
  • JVB115Z18 GV
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    125 mm
    Länge 1
    12 mm
    Länge 2
    115 mm
    Gewicht je Lagermengeneinheit
    0.148 kg
    Mehr Informationen
  • JVB140Z12 GV
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    150 mm
    Länge 1
    10 mm
    Länge 2
    140 mm
    Gewicht je Lagermengeneinheit
    0.177 kg
    Mehr Informationen
  • JVB140Z18 GV
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    150 mm
    Länge 1
    12 mm
    Länge 2
    140 mm
    Gewicht je Lagermengeneinheit
    0.177 kg
    Mehr Informationen
  • JVB165Z12 GV
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    175 mm
    Länge 1
    10 mm
    Länge 2
    165 mm
    Gewicht je Lagermengeneinheit
    0.206 kg
    Mehr Informationen
  • JVB165Z18 GV
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    175 mm
    Länge 1
    12 mm
    Länge 2
    165 mm
    Gewicht je Lagermengeneinheit
    0.207 kg
    Mehr Informationen
  • JVB190Z12 GV
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    200 mm
    Länge 1
    10 mm
    Länge 2
    190 mm
    Gewicht je Lagermengeneinheit
    0.236 kg
    Mehr Informationen
  • JVB190Z18 GV
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    200 mm
    Länge 1
    12 mm
    Länge 2
    190 mm
    Gewicht je Lagermengeneinheit
    0.236 kg
    Mehr Informationen
  • JVB215Z12 GV
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    225 mm
    Länge 1
    10 mm
    Länge 2
    215 mm
    Gewicht je Lagermengeneinheit
    0.265 kg
    Mehr Informationen
  • JVB215Z18 GV
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    225 mm
    Länge 1
    12 mm
    Länge 2
    215 mm
    Gewicht je Lagermengeneinheit
    0.265 kg
    Mehr Informationen
  • JVB240Z12 GV
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    250 mm
    Länge 1
    10 mm
    Länge 2
    240 mm
    Gewicht je Lagermengeneinheit
    0.294 kg
    Mehr Informationen
  • JVB240Z18 GV
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    250 mm
    Länge 1
    12 mm
    Länge 2
    240 mm
    Gewicht je Lagermengeneinheit
    0.298 kg
    Mehr Informationen
  • JVB90Z12 GV
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    100 mm
    Länge 1
    10 mm
    Länge 2
    90 mm
    Gewicht je Lagermengeneinheit
    0.138 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

Höhe

B

Breite

L

Länge

L1

Länge 1

L2

Länge 2

G

Gewicht je Lagermengeneinheit

  • JVB115Z12 A4
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    125 mm
    Länge 1
    10 mm
    Länge 2
    115 mm
    Gewicht je Lagermengeneinheit
    0.148 kg
    Mehr Informationen
  • JVB115Z18 A4
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    125 mm
    Länge 1
    12 mm
    Länge 2
    115 mm
    Gewicht je Lagermengeneinheit
    0.148 kg
    Mehr Informationen
  • JVB140Z12 A4
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    150 mm
    Länge 1
    10 mm
    Länge 2
    140 mm
    Gewicht je Lagermengeneinheit
    0.159 kg
    Mehr Informationen
  • JVB140Z18 A4
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    150 mm
    Länge 1
    12 mm
    Länge 2
    140 mm
    Gewicht je Lagermengeneinheit
    0.177 kg
    Mehr Informationen
  • JVB165Z12 A4
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    175 mm
    Länge 1
    10 mm
    Länge 2
    165 mm
    Gewicht je Lagermengeneinheit
    0.206 kg
    Mehr Informationen
  • JVB165Z18 A4
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    175 mm
    Länge 1
    12 mm
    Länge 2
    165 mm
    Gewicht je Lagermengeneinheit
    0.206 kg
    Mehr Informationen
  • JVB190Z12 A4
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    200 mm
    Länge 1
    10 mm
    Länge 2
    190 mm
    Gewicht je Lagermengeneinheit
    0.236 kg
    Mehr Informationen
  • JVB190Z18 A4
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    200 mm
    Länge 1
    12 mm
    Länge 2
    190 mm
    Gewicht je Lagermengeneinheit
    0.236 kg
    Mehr Informationen
  • JVB215Z12 A4
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    225 mm
    Länge 1
    10 mm
    Länge 2
    215 mm
    Gewicht je Lagermengeneinheit
    0.265 kg
    Mehr Informationen
  • JVB215Z18 A4
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    225 mm
    Länge 1
    12 mm
    Länge 2
    215 mm
    Gewicht je Lagermengeneinheit
    0.265 kg
    Mehr Informationen
  • JVB240Z12 A4
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    250 mm
    Länge 1
    10 mm
    Länge 2
    240 mm
    Gewicht je Lagermengeneinheit
    0.294 kg
    Mehr Informationen
  • JVB240Z18 A4
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    250 mm
    Länge 1
    12 mm
    Länge 2
    240 mm
    Gewicht je Lagermengeneinheit
    0.298 kg
    Mehr Informationen
  • JVB90Z12 A4
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    100 mm
    Länge 1
    10 mm
    Länge 2
    90 mm
    Gewicht je Lagermengeneinheit
    0.038 kg
    Mehr Informationen
