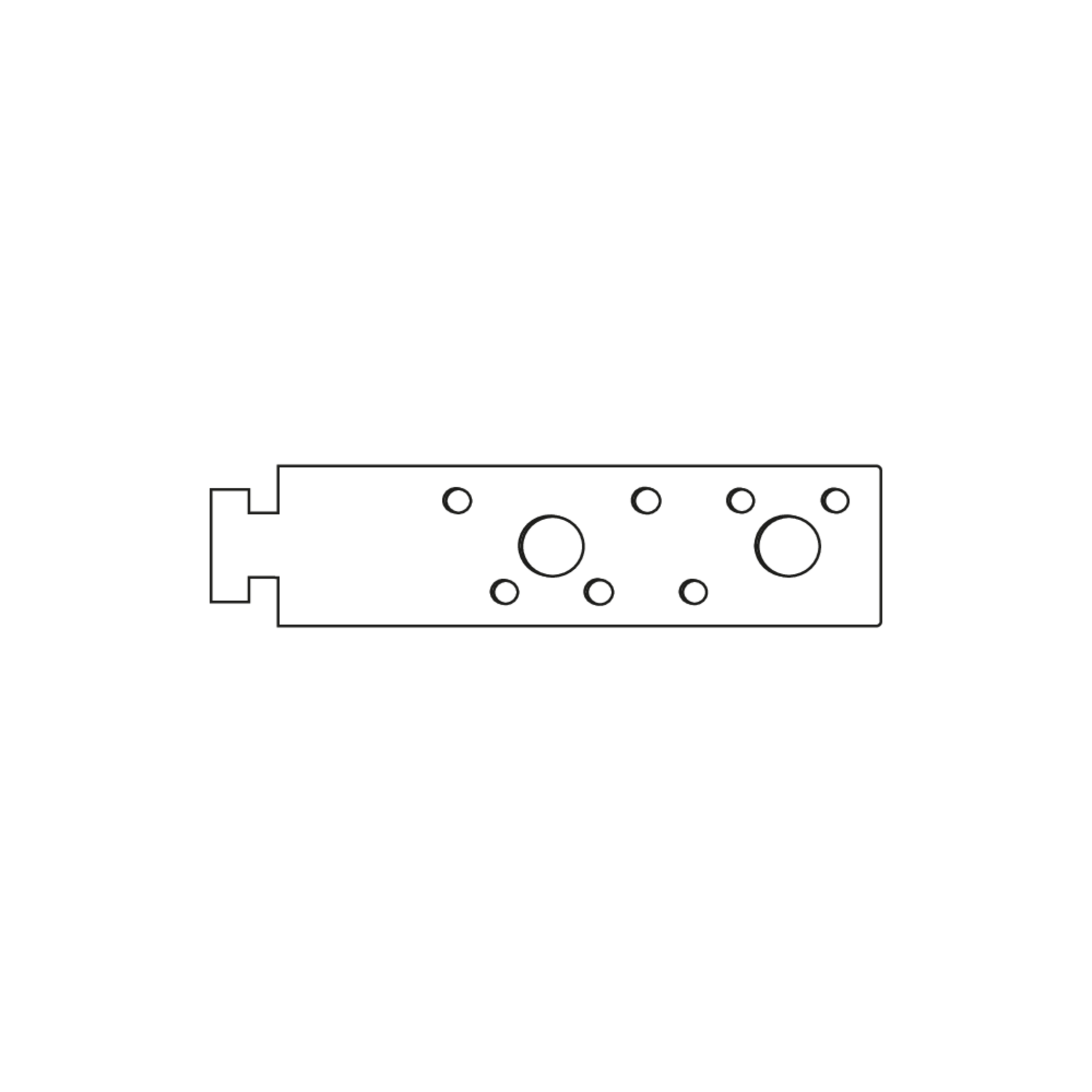

JNA Serie 18

Nagelanker, für den sicheren Anschluss von Holzbauteilen an Beton

Die aus feuerverzinktem Stahl bestehenden Nagelanker JNA Serie 18 und die dazugehörigen Anker- oder Maueranschlussschienen gewährleisten den dauerhaften und sicheren Anschluss von Holzbauteilen an angrenzende Stahlbetonbauteile. Ein Beispiel ist die Sparrenbefestigung mit Nagelankern an Ringbalken. Sie können somit auch für die Hybridbauweise verwendet werden. Die Nagelanker werden in die Schienen eingesetzt und in den empfohlenen Abständen an das Holzbauteil genagelt.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

H

Höhe

B

Breite

L

Länge

L1

Länge 1

L2

Länge 2

G

Gewicht je Lagermengeneinheit
  • NA10018 FV
    JORDAHL Nagelanker Serie 18
    Höhe
    3 mm
    Breite
    35 mm
    Länge
    100 mm
    Länge 1
    12 mm
    Länge 2
    100 mm
    Gewicht je Lagermengeneinheit
    0.087 kg
    Mehr Informationen
  • NA13018 FV
    JORDAHL Nagelanker Serie 18
    Höhe
    3 mm
    Breite
    35 mm
    Länge
    130 mm
    Länge 1
    12 mm
    Länge 2
    130 mm
    Gewicht je Lagermengeneinheit
    0.108 kg
    Mehr Informationen
  • NA20018 FV
    JORDAHL Nagelanker Serie 18
    Höhe
    3 mm
    Breite
    35 mm
    Länge
    200 mm
    Länge 1
    12 mm
    Länge 2
    200 mm
    Gewicht je Lagermengeneinheit
    0.162 kg
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025

    PDF, 17 MB

    de en

  • Technische Information Schienen und Zubehör

    Technische Information

    PDF, 15 MB

    de en
