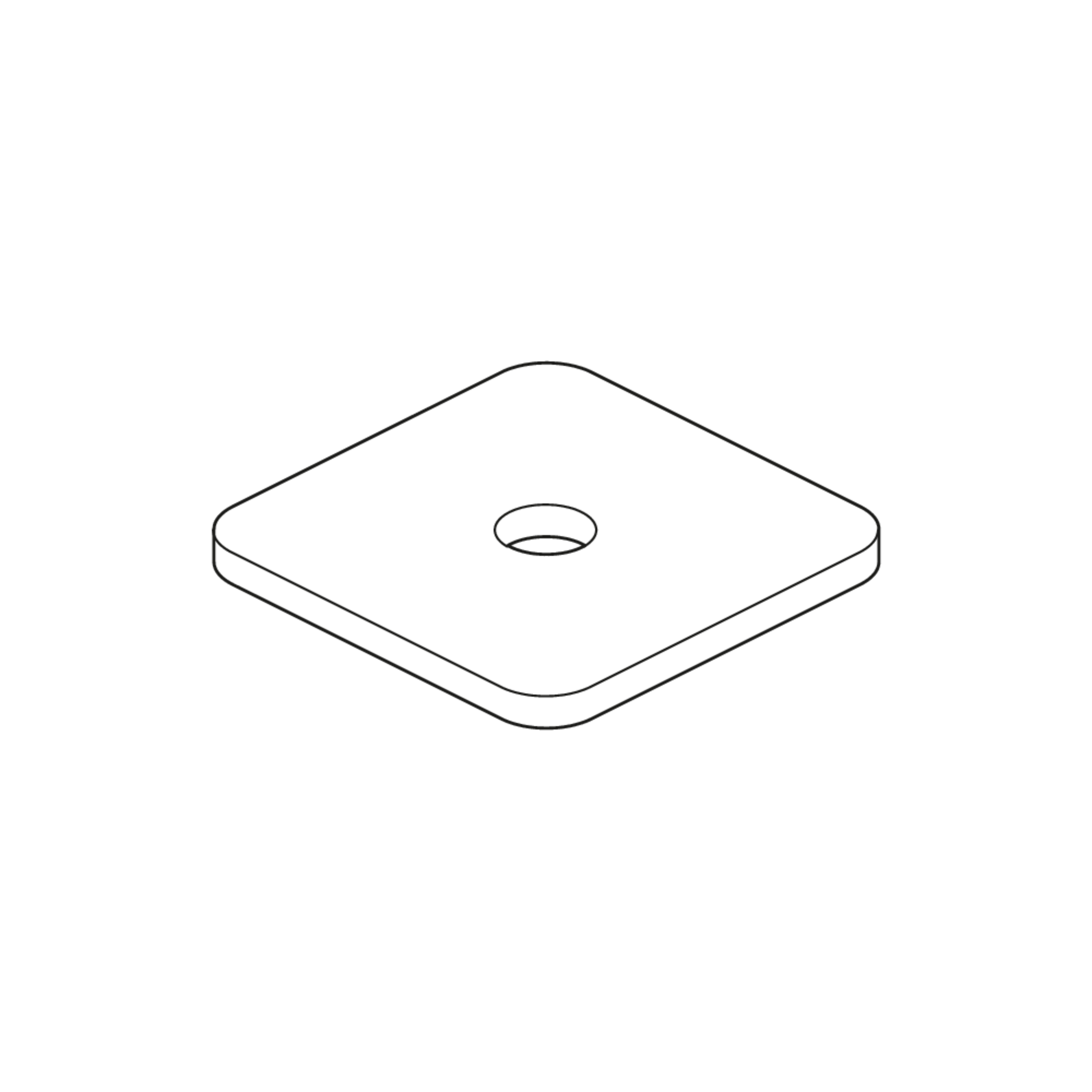

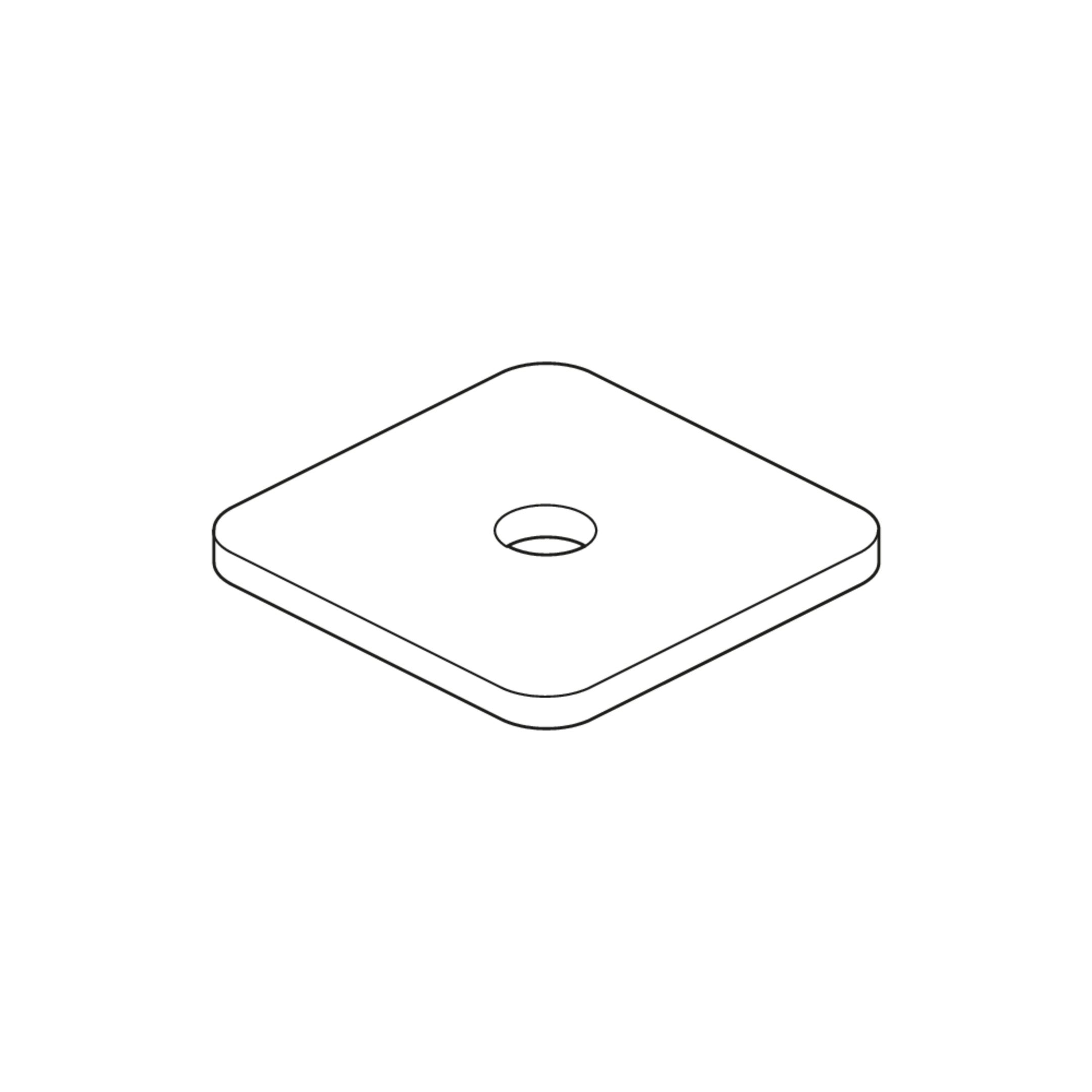

JVL

Vierkantlochscheibe, zur Unterfütterung von Brüstungsankern am Drucklager

Die Vierkantlochscheibe JVL aus Edelstahl (A4) ist Bestandteil des Sets für den Brüstungsanker JBA, kann aber auch einzeln bestellt werden. Zusammen mit der Vierkantschlitzscheibe JVS dient sie zur Unterfütterung und ermöglicht so ein Anheben des Brüstungsankers JBA am Drucklager. Die Vierkantlochscheibe JVL gewährleistet ähnlich der Unterlegscheibe US den Stahl-Stahl-Kontakt zwischen aufgeschraubtem Bauteil und Ankerschiene. Die Vierkantlochscheiben JVL sind, passend zu Schienenprofilen und Schrauben, in verschiedenen Größen erhältlich.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

H

Höhe

B

Breite

L

Länge

D

Durchmesser

G

Gewicht je Lagermengeneinheit
  • JVL4003-08
    JORDAHL Vierkantlochscheibe
    Höhe
    3 mm
    Breite
    40 mm
    Länge
    40 mm
    Durchmesser
    8 mm
    Gewicht je Lagermengeneinheit
    0.036 kg
    Mehr Informationen
  • JVL4006-08
    JORDAHL Vierkantlochscheibe
    Höhe
    6 mm
    Breite
    40 mm
    Länge
    40 mm
    Durchmesser
    8 mm
    Gewicht je Lagermengeneinheit
    0.072 kg
    Mehr Informationen
  • JVL6503-08
    JORDAHL Vierkantlochscheibe
    Höhe
    3 mm
    Breite
    65 mm
    Länge
    65 mm
    Durchmesser
    8 mm
    Gewicht je Lagermengeneinheit
    0.098 kg
    Mehr Informationen
  • JVL6504-08
    JORDAHL Vierkantlochscheibe
    Höhe
    4 mm
    Breite
    65 mm
    Länge
    65 mm
    Durchmesser
    8 mm
    Gewicht je Lagermengeneinheit
    0.130 kg
    Mehr Informationen
  • JVL6506-08
    JORDAHL Vierkantlochscheibe
    Höhe
    6 mm
    Breite
    65 mm
    Länge
    65 mm
    Durchmesser
    8 mm
    Gewicht je Lagermengeneinheit
    0.195 kg
    Mehr Informationen
  • JVL8003-08
    JORDAHL Vierkantlochscheibe
    Höhe
    3 mm
    Breite
    80 mm
    Länge
    80 mm
    Durchmesser
    8 mm
    Gewicht je Lagermengeneinheit
    0.149 kg
    Mehr Informationen
  • JVL8006-08
    JORDAHL Vierkantlochscheibe
    Höhe
    6 mm
    Breite
    80 mm
    Länge
    80 mm
    Durchmesser
    8 mm
    Gewicht je Lagermengeneinheit
    0.297 kg
    Mehr Informationen
  • JVL8008-08
    JORDAHL Vierkantlochscheibe
    Höhe
    8 mm
    Breite
    80 mm
    Länge
    80 mm
    Durchmesser
    8 mm
    Gewicht je Lagermengeneinheit
    0.396 kg
    Mehr Informationen
