JVB-ZS

Verbindungslasche

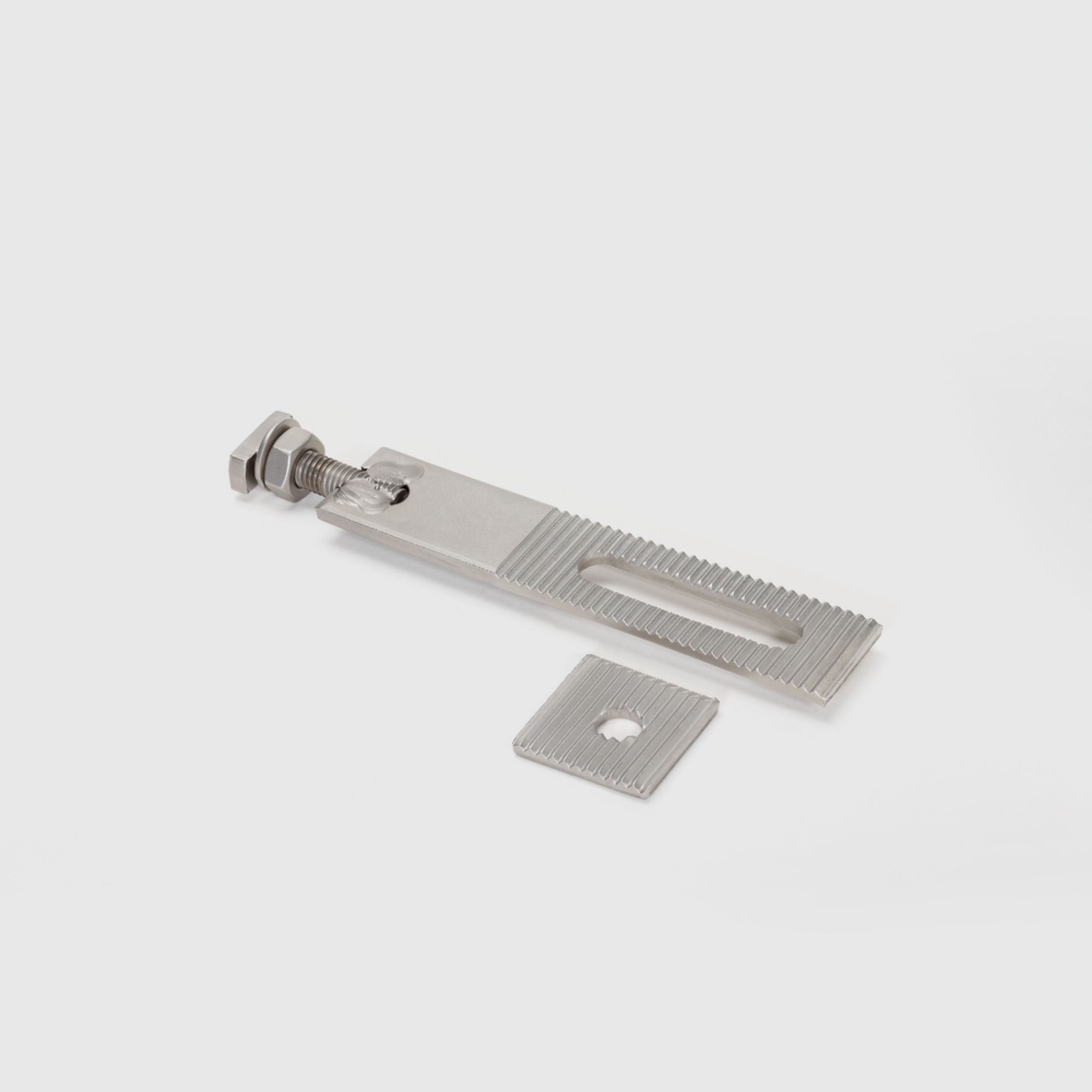

Die verzahnten Verbindungslaschen JVB-ZS mit angeschweißter Schraube eignen sich zur Übertragung von Zug- und Druckkräften. Sie sind in verschiedenen Längen lieferbar und werden aus galvanisch verzinktem Stahl oder nichtrostendem Edelstahl gefertigt. Die Serie 12 der Verbindungslaschen JVB-ZS eignet sich für Profile der Ankerschienen JTA K 28/15. Die Serie 18 bietet sich für die Schienenprofile K 38/17 an.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

H

Höhe

B

Breite

L

Länge

L1

Länge 1

L2

Länge 2

G

Gewicht je Lagermengeneinheit
  • JVB115ZS12 A4
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    125 mm
    Länge 1
    10 mm
    Länge 2
    115 mm
    Gewicht je Lagermengeneinheit
    0.159 kg
    Mehr Informationen
  • JVB115ZS12 GV
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    125 mm
    Länge 1
    10 mm
    Länge 2
    115 mm
    Gewicht je Lagermengeneinheit
    0.159 kg
    Mehr Informationen
  • JVB140ZS12 A4
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    147 mm
    Länge 1
    10 mm
    Länge 2
    140 mm
    Gewicht je Lagermengeneinheit
    0.188 kg
    Mehr Informationen
  • JVB140ZS12 GV
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    147 mm
    Länge 1
    10 mm
    Länge 2
    140 mm
    Gewicht je Lagermengeneinheit
    0.188 kg
    Mehr Informationen
  • JVB140ZS18 A4
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    147 mm
    Länge 1
    12 mm
    Länge 2
    140 mm
    Gewicht je Lagermengeneinheit
    0.201 kg
    Mehr Informationen
  • JVB140ZS18 GV
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    147 mm
    Länge 1
    12 mm
    Länge 2
    140 mm
    Gewicht je Lagermengeneinheit
    0.201 kg
    Mehr Informationen
  • JVB165ZS12 A4
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    172 mm
    Länge 1
    10 mm
    Länge 2
    165 mm
    Gewicht je Lagermengeneinheit
    0.217 kg
    Mehr Informationen
  • JVB165ZS12 GV
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    172 mm
    Länge 1
    10 mm
    Länge 2
    165 mm
    Gewicht je Lagermengeneinheit
    0.217 kg
    Mehr Informationen
  • JVB165ZS18 A4
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    172 mm
    Länge 1
    12 mm
    Länge 2
    165 mm
    Gewicht je Lagermengeneinheit
    0.230 kg
    Mehr Informationen
  • JVB165ZS18 GV
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    172 mm
    Länge 1
    12 mm
    Länge 2
    165 mm
    Gewicht je Lagermengeneinheit
    0.230 kg
    Mehr Informationen
  • JVB190ZS12 A4
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    197 mm
    Länge 1
    10 mm
    Länge 2
    190 mm
    Gewicht je Lagermengeneinheit
    0.246 kg
    Mehr Informationen
  • JVB190ZS12 GV
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    197 mm
    Länge 1
    10 mm
    Länge 2
    190 mm
    Gewicht je Lagermengeneinheit
    0.246 kg
    Mehr Informationen
  • JVB190ZS18 A4
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    197 mm
    Länge 1
    12 mm
    Länge 2
    190 mm
    Gewicht je Lagermengeneinheit
    0.260 kg
    Mehr Informationen
  • JVB190ZS18 GV
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    197 mm
    Länge 1
    12 mm
    Länge 2
    190 mm
    Gewicht je Lagermengeneinheit
    0.260 kg
    Mehr Informationen
  • JVB215ZS12 A4
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    122 mm
    Länge 1
    10 mm
    Länge 2
    215 mm
    Gewicht je Lagermengeneinheit
    0.276 kg
    Mehr Informationen
  • JVB215ZS12 GV
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    122 mm
    Länge 1
    10 mm
    Länge 2
    215 mm
    Gewicht je Lagermengeneinheit
    0.276 kg
    Mehr Informationen
  • JVB215ZS18 A4
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    122 mm
    Länge 1
    12 mm
    Länge 2
    215 mm
    Gewicht je Lagermengeneinheit
    0.289 kg
    Mehr Informationen
  • JVB215ZS18 GV
    JORDAHL-Verbindungslasche Typ
    Höhe
    5 mm
    Breite
    30 mm
    Länge
    122 mm
    Länge 1
    12 mm
    Länge 2
    215 mm
    Gewicht je Lagermengeneinheit
    0.289 kg
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025

    PDF, 17 MB

    de en

  • Technische Information Schienen und Zubehör

    Technische Information

    PDF, 15 MB

    de en

  • Leistungserklärung JVB

    Erklärung

    PDF, 76 KB

    de en

BIM- und CAD-Daten

  • BIM Daten Verbindungslaschen JVB

    BIM Daten Verbindungslaschen JVB

    ZIP, 9 MB

    de en
  • CAD Details Verbindungslaschen JVB

    CAD Details Verbindungslaschen JVB

    ZIP, 10 MB

    de en
