Gitterkabelträger, G-förmig

Die G-förmige Gitterbahn GTDW ist in verschiedenen Maßen erhältlich. Die Standardlänge beträgt 3000 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Betreten verboten

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

GTDW 6S
Gitterbahn
Höhe
44 mm
Breite
75 mm
Länge
3000 mm
Materialstärke
4.00 mm
Streckenlast Steuerkabel
0.02 kN/m
Querschnittsfläche
17 cm²
Gewicht je Lagermengeneinheit
2.260 kg
Geeignet für Funktionserhalt
Nein
Mehr Informationen
GTDW 8S
Gitterbahn
Höhe
64 mm
Breite
95 mm
Länge
3000 mm
Materialstärke
4.00 mm
Streckenlast Steuerkabel
0.06 kN/m
Querschnittsfläche
38 cm²
Gewicht je Lagermengeneinheit
2.380 kg
Geeignet für Funktionserhalt
Nein
Mehr Informationen
GTDW 10S
Gitterbahn
Höhe
115 mm
Breite
115 mm
Länge
3000 mm
Materialstärke
4.00 mm
Streckenlast Steuerkabel
0.15 kN/m
Querschnittsfläche
98 cm²
Gewicht je Lagermengeneinheit
3.280 kg
Geeignet für Funktionserhalt
Nein
Mehr Informationen
GTDW 13S
Gitterbahn
Höhe
54 mm
Breite
149 mm
Länge
3000 mm
Materialstärke
4.50 mm
Streckenlast Steuerkabel
0.08 kN/m
Querschnittsfläche
54 cm²
Gewicht je Lagermengeneinheit
1.610 kg
Geeignet für Funktionserhalt
Nein
Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

GTDW 6F
Gitterbahn
Höhe
44 mm
Breite
75 mm
Länge
3000 mm
Materialstärke
4.00 mm
Streckenlast Steuerkabel
0.02 kN/m
Querschnittsfläche
17 cm²
Gewicht je Lagermengeneinheit
2.410 kg
Geeignet für Funktionserhalt
Nein
Mehr Informationen
GTDW 8F
Gitterbahn
Höhe
64 mm
Breite
95 mm
Länge
3000 mm
Materialstärke
4.00 mm
Streckenlast Steuerkabel
0.06 kN/m
Querschnittsfläche
38 cm²
Gewicht je Lagermengeneinheit
2.550 kg
Geeignet für Funktionserhalt
Nein
Mehr Informationen
GTDW 10F
Gitterbahn
Höhe
115 mm
Breite
115 mm
Länge
3000 mm
Materialstärke
4.00 mm
Streckenlast Steuerkabel
0.15 kN/m
Querschnittsfläche
98 cm²
Gewicht je Lagermengeneinheit
3.510 kg
Geeignet für Funktionserhalt
Nein
Mehr Informationen
GTDW 13F
Gitterbahn
Höhe
54 mm
Breite
149 mm
Länge
3000 mm
Materialstärke
4.50 mm
Streckenlast Steuerkabel
0.08 kN/m
Querschnittsfläche
54 cm²
Gewicht je Lagermengeneinheit
1.730 kg
Geeignet für Funktionserhalt
Nein
Mehr Informationen

Stahl, galvanisch verzinkt

GTDW 6GV
Gitterbahn
Höhe
44 mm
Breite
75 mm
Länge
3000 mm
Materialstärke
4.00 mm
Streckenlast Steuerkabel
0.02 kN/m
Querschnittsfläche
17 cm²
Gewicht je Lagermengeneinheit
2.260 kg
Geeignet für Funktionserhalt
Nein
Mehr Informationen
GTDW 8GV
Gitterbahn
Höhe
64 mm
Breite
95 mm
Länge
3000 mm
Materialstärke
4.00 mm
Streckenlast Steuerkabel
0.06 kN/m
Querschnittsfläche
38 cm²
Gewicht je Lagermengeneinheit
2.380 kg
Geeignet für Funktionserhalt
Nein
Mehr Informationen
GTDW 10GV
Gitterbahn
Höhe
115 mm
Breite
115 mm
Länge
3000 mm
Materialstärke
4.00 mm
Streckenlast Steuerkabel
0.15 kN/m
Querschnittsfläche
98 cm²
Gewicht je Lagermengeneinheit
3.280 kg
Geeignet für Funktionserhalt
Nein
Mehr Informationen
GTDW 13GV
Gitterbahn
Höhe
54 mm
Breite
149 mm
Länge
3000 mm
Materialstärke
4.50 mm
Streckenlast Steuerkabel
0.08 kN/m
Querschnittsfläche
54 cm²
Gewicht je Lagermengeneinheit
1.610 kg
Geeignet für Funktionserhalt
Nein
Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

GTDW 6E
Gitterbahn
Höhe
44 mm
Breite
75 mm
Länge
3000 mm
Materialstärke
4.00 mm
Streckenlast Steuerkabel
0.02 kN/m
Querschnittsfläche
17 cm²
Gewicht je Lagermengeneinheit
2.260 kg
Geeignet für Funktionserhalt
Nein
Mehr Informationen
GTDW 8E
Gitterbahn
Höhe
64 mm
Breite
95 mm
Länge
3000 mm
Materialstärke
4.00 mm
Streckenlast Steuerkabel
0.06 kN/m
Querschnittsfläche
38 cm²
Gewicht je Lagermengeneinheit
2.380 kg
Geeignet für Funktionserhalt
Nein
Mehr Informationen
GTDW 10E
Gitterbahn
Höhe
115 mm
Breite
115 mm
Länge
3000 mm
Materialstärke
4.00 mm
Streckenlast Steuerkabel
0.15 kN/m
Querschnittsfläche
98 cm²
Gewicht je Lagermengeneinheit
3.280 kg
Geeignet für Funktionserhalt
Nein
Mehr Informationen
GTDW 13E
Gitterbahn
Höhe
54 mm
Breite
149 mm
Länge
3000 mm
Materialstärke
4.50 mm
Streckenlast Steuerkabel
0.08 kN/m
Querschnittsfläche
54 cm²
Gewicht je Lagermengeneinheit
1.620 kg
Geeignet für Funktionserhalt
Nein
Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

GTDW 8E4
Gitterbahn
Höhe
64 mm
Breite
95 mm
Länge
3000 mm
Materialstärke
4.00 mm
Streckenlast Steuerkabel
0.06 kN/m
Querschnittsfläche
38 cm²
Gewicht je Lagermengeneinheit
2.430 kg
Geeignet für Funktionserhalt
Nein
Mehr Informationen
GTDW 10E4
Gitterbahn
Höhe
115 mm
Breite
115 mm
Länge
3000 mm
Materialstärke
4.00 mm
Streckenlast Steuerkabel
0.15 kN/m
Querschnittsfläche
98 cm²
Gewicht je Lagermengeneinheit
3.350 kg
Geeignet für Funktionserhalt
Nein
Mehr Informationen

Details

Betreten verboten

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

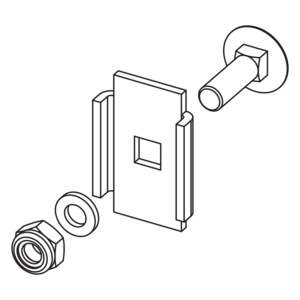

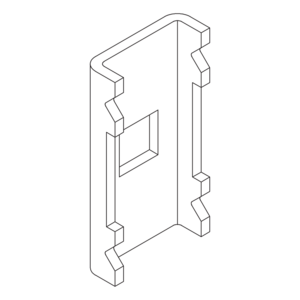

Zubehör
