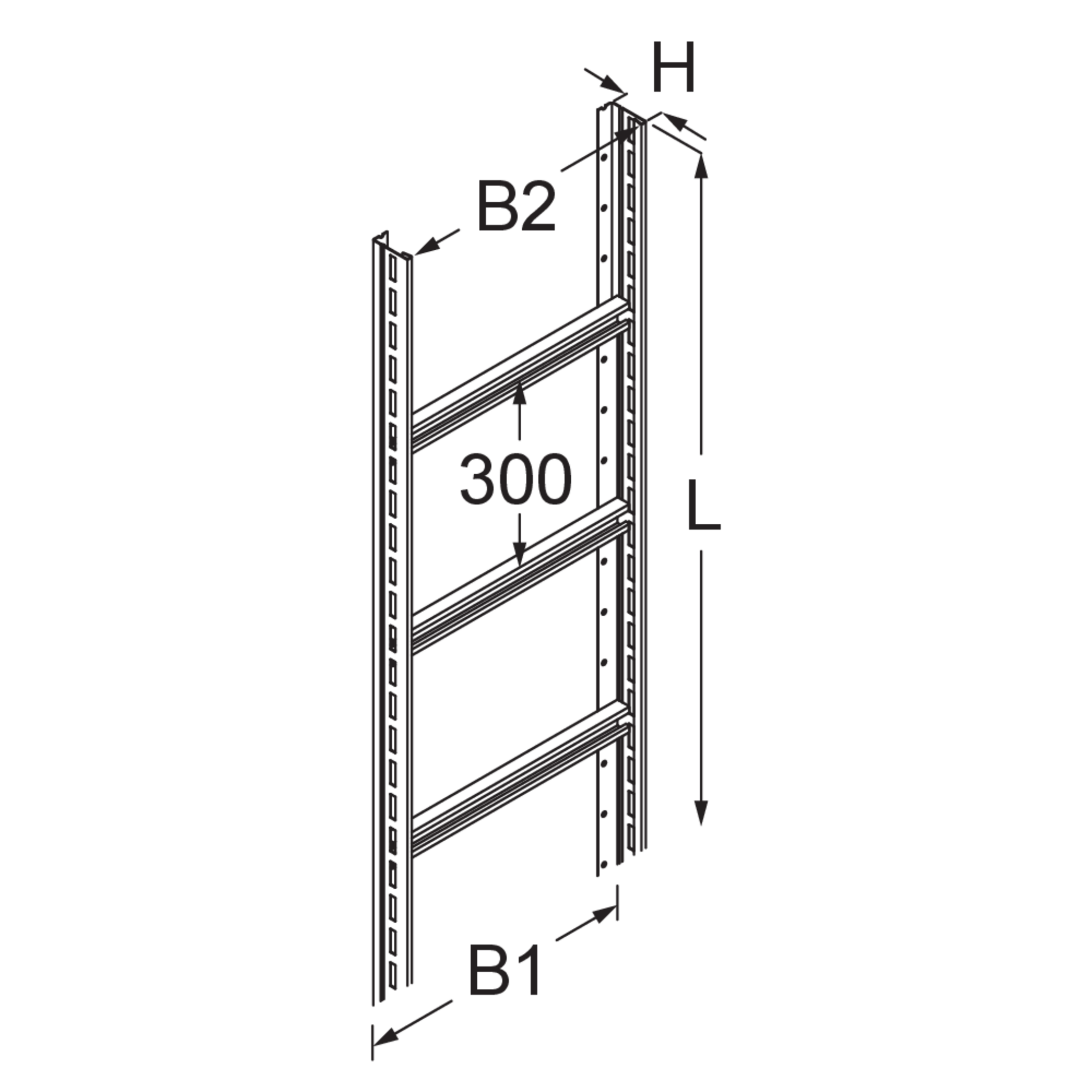

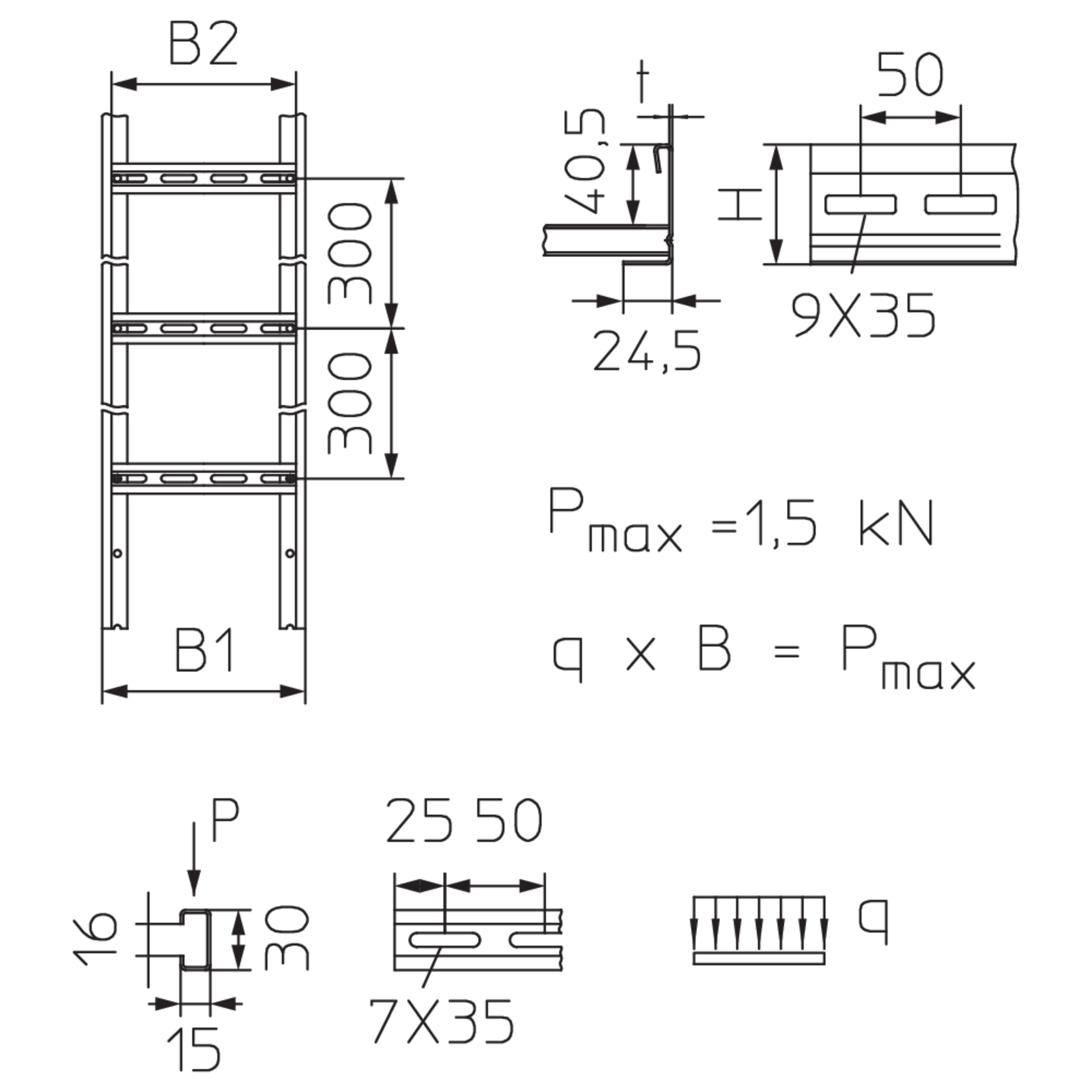

LGG 60 Steigetrasse, L-Profil

Die Steigetrassen LGG 60 bestehen aus gelochten Seitenholmen im L-Profil und Sprossen aus Profilschienen 30x15 mm. Sie sind für eine maximale Belastung bis 1,5 kN ausgelegt, weisen Breiten von 200 bis 600 mm auf und sind in den Standardlängen 3000 und 6000 mm erhältlich. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Datenblatt

Jetzt Rückruf vereinbaren

Zulassungen & Zertifikate

Elektr. Leitfähigkeit geprüft nach DIN EN 61537

Artikel

Stahl, band-/sendzimirverzinkt

Artikel	H Höhe	B Breite	L Länge	P_max max. Belastung	A Querschnittsfläche	Q_LK Streckenlast Leistungskabel	Gewicht Gewicht je Lagermengeneinheit
LGG 60-20-3S	60 mm	200 mm	3000 mm	1,50 kN	81 cm²	0,23 kN/m	7,920 kg
LGG 60-30-3S	60 mm	300 mm	3000 mm	1,50 kN	122 cm²	0,34 kN/m	8,610 kg
LGG 60-40-3S	60 mm	400 mm	3000 mm	1,50 kN	162 cm²	0,45 kN/m	9,300 kg
LGG 60-50-3S	60 mm	500 mm	3000 mm	1,50 kN	203 cm²	0,57 kN/m	9,980 kg
LGG 60-60-3S	60 mm	600 mm	3000 mm	1,50 kN	243 cm²	0,68 kN/m	10,670 kg
LGG 60-20S	60 mm	200 mm	6000 mm	1,50 kN	81 cm²	0,23 kN/m	15,840 kg
LGG 60-30S	60 mm	300 mm	6000 mm	1,50 kN	122 cm²	0,34 kN/m	17,200 kg
LGG 60-40S	60 mm	400 mm	6000 mm	1,50 kN	162 cm²	0,45 kN/m	18,570 kg
LGG 60-50S	60 mm	500 mm	6000 mm	1,50 kN	203 cm²	0,57 kN/m	19,940 kg
LGG 60-60S	60 mm	600 mm	6000 mm	1,50 kN	243 cm²	0,68 kN/m	21,310 kg

Stahl, stück-/tauchfeuerverzinkt

Artikel	H Höhe	B Breite	L Länge	P_max max. Belastung	A Querschnittsfläche	Q_LK Streckenlast Leistungskabel	Gewicht Gewicht je Lagermengeneinheit
LGG 60-20-3F	60 mm	200 mm	3000 mm	1,50 kN	81 cm²	0,23 kN/m	8,480 kg
LGG 60-30-3F	60 mm	300 mm	3000 mm	1,50 kN	122 cm²	0,34 kN/m	9,210 kg
LGG 60-40-3F	60 mm	400 mm	3000 mm	1,50 kN	162 cm²	0,45 kN/m	9,950 kg
LGG 60-50-3F	60 mm	500 mm	3000 mm	1,50 kN	203 cm²	0,57 kN/m	10,680 kg
LGG 60-60-3F	60 mm	600 mm	3000 mm	1,50 kN	243 cm²	0,68 kN/m	11,420 kg
LGG 60-20F	60 mm	200 mm	6000 mm	1,50 kN	81 cm²	0,23 kN/m	16,950 kg
LGG 60-30F	60 mm	300 mm	6000 mm	1,50 kN	122 cm²	0,34 kN/m	18,420 kg
LGG 60-40F	60 mm	400 mm	6000 mm	1,50 kN	162 cm²	0,45 kN/m	19,890 kg
LGG 60-50F	60 mm	500 mm	6000 mm	1,50 kN	203 cm²	0,57 kN/m	21,340 kg
LGG 60-60F	60 mm	600 mm	6000 mm	1,50 kN	243 cm²	0,68 kN/m	22,800 kg

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel	H Höhe	B Breite	L Länge	P_max max. Belastung	A Querschnittsfläche	Q_LK Streckenlast Leistungskabel	Gewicht Gewicht je Lagermengeneinheit
LGG 60-20-3E	60 mm	200 mm	3000 mm	1,50 kN	81 cm²	0,23 kN/m	7,897 kg
LGG 60-30-3E	60 mm	300 mm	3000 mm	1,50 kN	122 cm²	0,34 kN/m	8,592 kg
LGG 60-40-3E	60 mm	400 mm	3000 mm	1,50 kN	162 cm²	0,45 kN/m	9,277 kg
LGG 60-50-3E	60 mm	500 mm	3000 mm	1,50 kN	203 cm²	0,57 kN/m	9,977 kg
LGG 60-60-3E	60 mm	600 mm	3000 mm	1,50 kN	243 cm²	0,68 kN/m	10,632 kg
LGG 60-20E	60 mm	200 mm	6000 mm	1,50 kN	81 cm²	0,23 kN/m	15,950 kg
LGG 60-30E	60 mm	300 mm	6000 mm	1,50 kN	122 cm²	0,34 kN/m	17,330 kg
LGG 60-40E	60 mm	400 mm	6000 mm	1,50 kN	162 cm²	0,45 kN/m	18,710 kg
LGG 60-50E	60 mm	500 mm	6000 mm	1,50 kN	203 cm²	0,57 kN/m	20,090 kg
LGG 60-60E	60 mm	600 mm	6000 mm	1,50 kN	243 cm²	0,68 kN/m	21,470 kg

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel	H Höhe	B Breite	L Länge	P_max max. Belastung	A Querschnittsfläche	Q_LK Streckenlast Leistungskabel	Gewicht Gewicht je Lagermengeneinheit
LGG 60-20-3E4	60 mm	200 mm	3000 mm	1,50 kN	81 cm²	0,23 kN/m	7,970 kg
LGG 60-30-3E4	60 mm	300 mm	3000 mm	1,50 kN	122 cm²	0,34 kN/m	8,660 kg
LGG 60-40-3E4	60 mm	400 mm	3000 mm	1,50 kN	162 cm²	0,45 kN/m	9,340 kg
LGG 60-50-3E4	60 mm	500 mm	3000 mm	1,50 kN	203 cm²	0,57 kN/m	10,030 kg
LGG 60-60-3E4	60 mm	600 mm	3000 mm	1,50 kN	243 cm²	0,68 kN/m	10,720 kg
LGG 60-20E4	60 mm	200 mm	6000 mm	1,50 kN	81 cm²	0,23 kN/m	15,950 kg
LGG 60-30E4	60 mm	300 mm	6000 mm	1,50 kN	122 cm²	0,34 kN/m	17,330 kg
LGG 60-40E4	60 mm	400 mm	6000 mm	1,50 kN	162 cm²	0,45 kN/m	18,710 kg
LGG 60-50E4	60 mm	500 mm	6000 mm	1,50 kN	203 cm²	0,57 kN/m	20,090 kg
LGG 60-60E4	60 mm	600 mm	6000 mm	1,50 kN	243 cm²	0,68 kN/m	21,470 kg

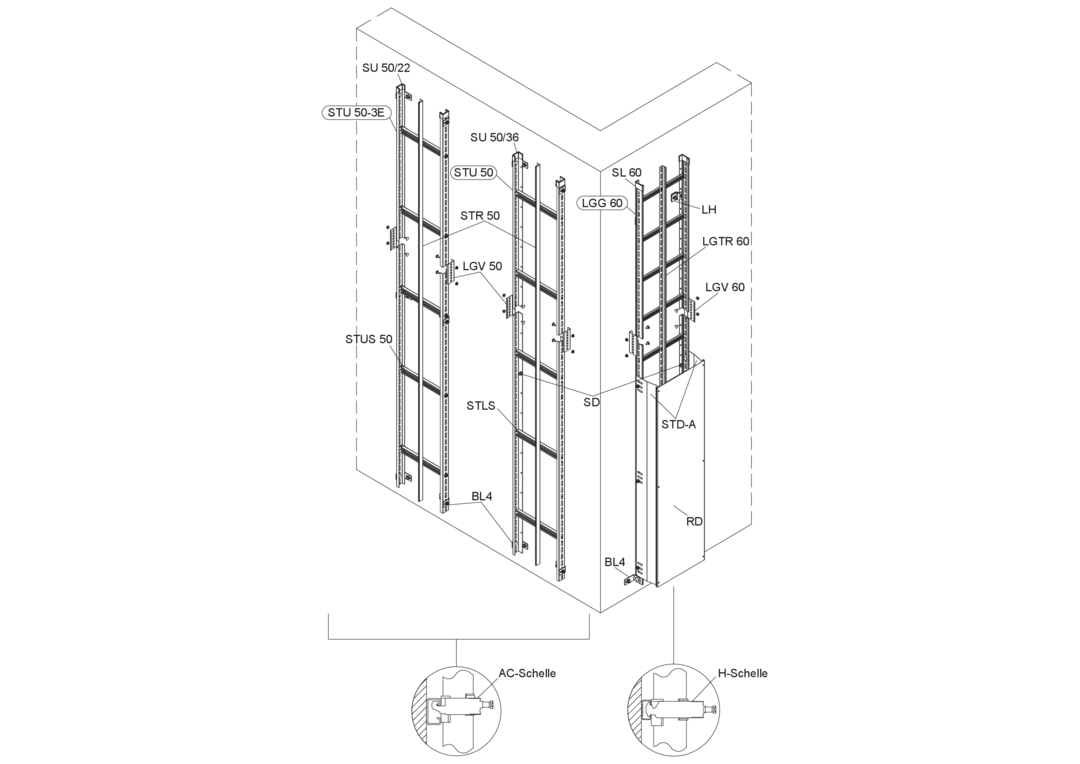

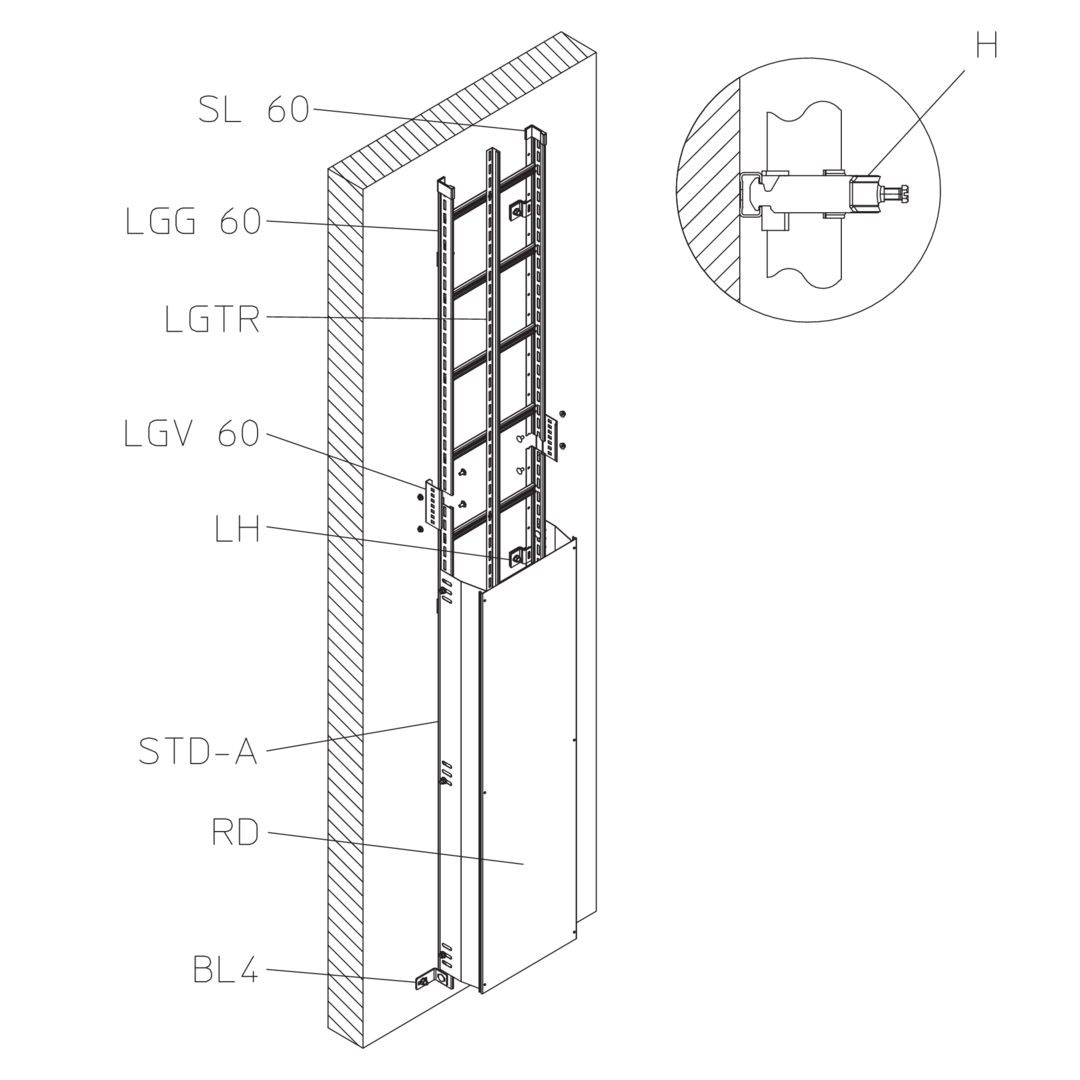

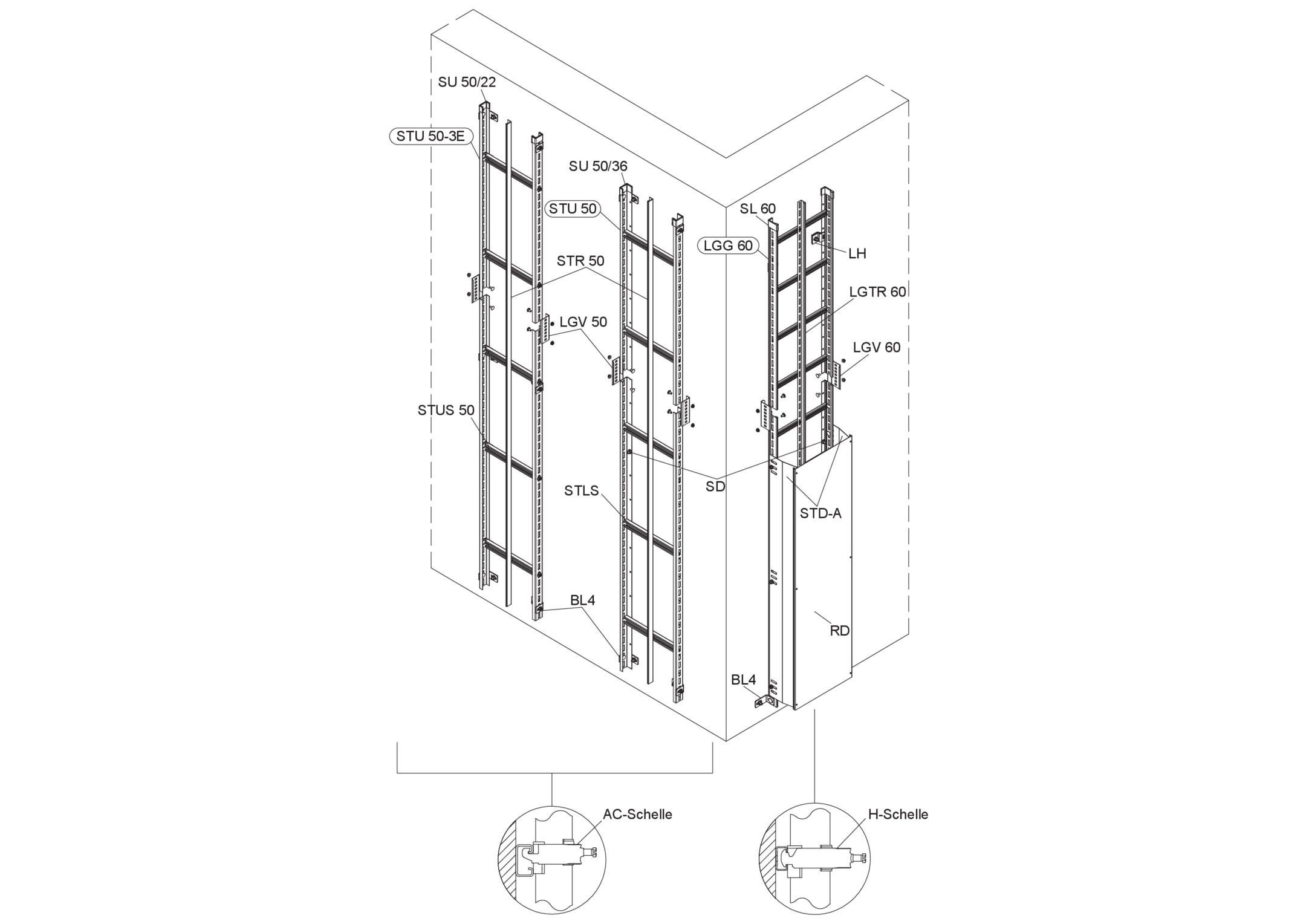

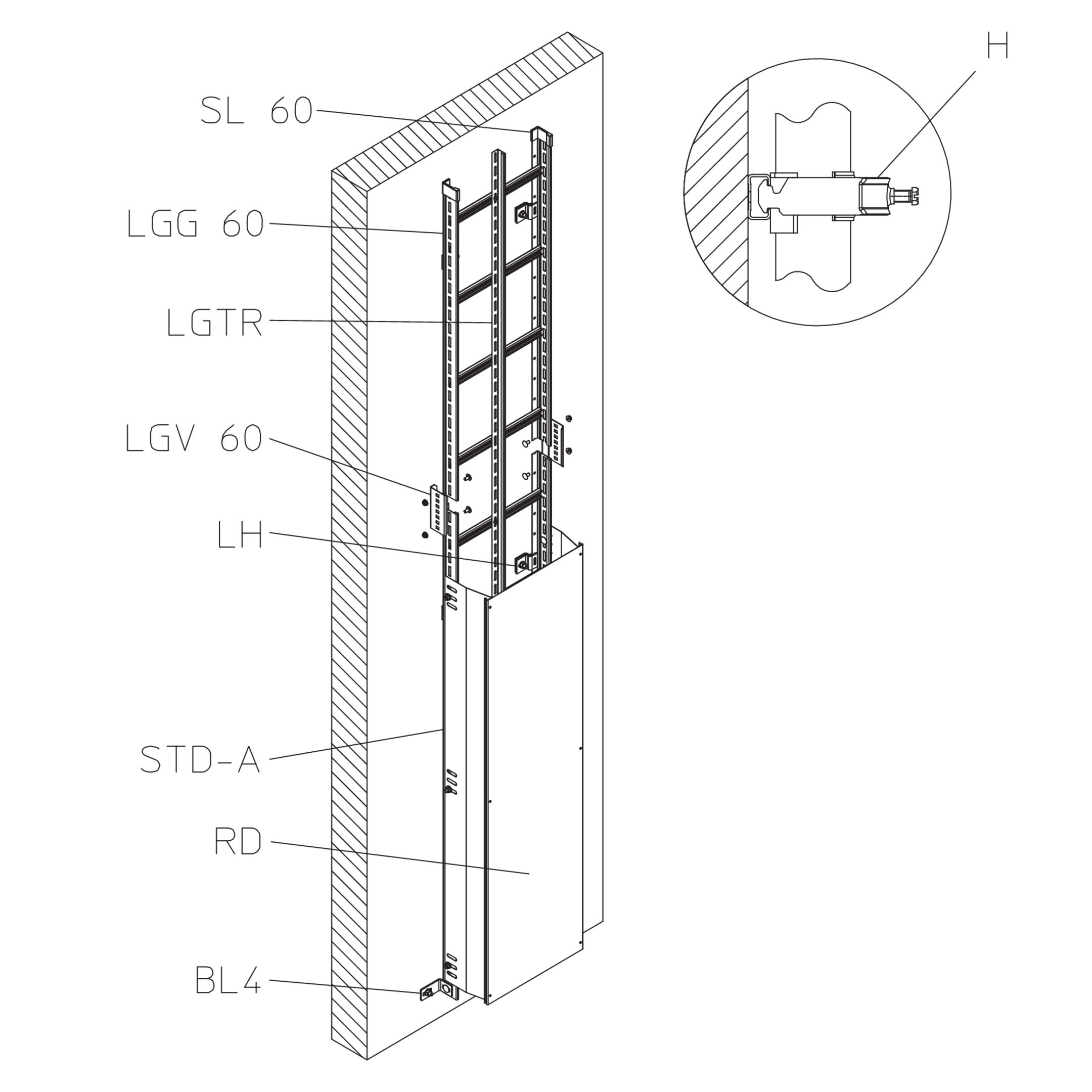

Detail- und Anwendungsbilder

Hover to zoom

Zubehör

Kabelschelle zur Befestigung an C-Profilschienen

LGV 60

Kabelleiter-Verbinder, Höhe = 60 mm

LGVH 60

Kabelleiter-Verbinder, horizontal, Höhe = 60 mm

LGVV 60

Kabelleiter-Verbinder, vertikal, Höhe = 60 mm

LGTR 60

Kabelleiter-Trennsteg, Höhe = 33 mm

Downloads

Steigetrassen Technische Information

Technische Information

Kabelbahnen - Katalog

Gesamtkatalog

Steigetrassen Montageanleitung

Montageanleitung
