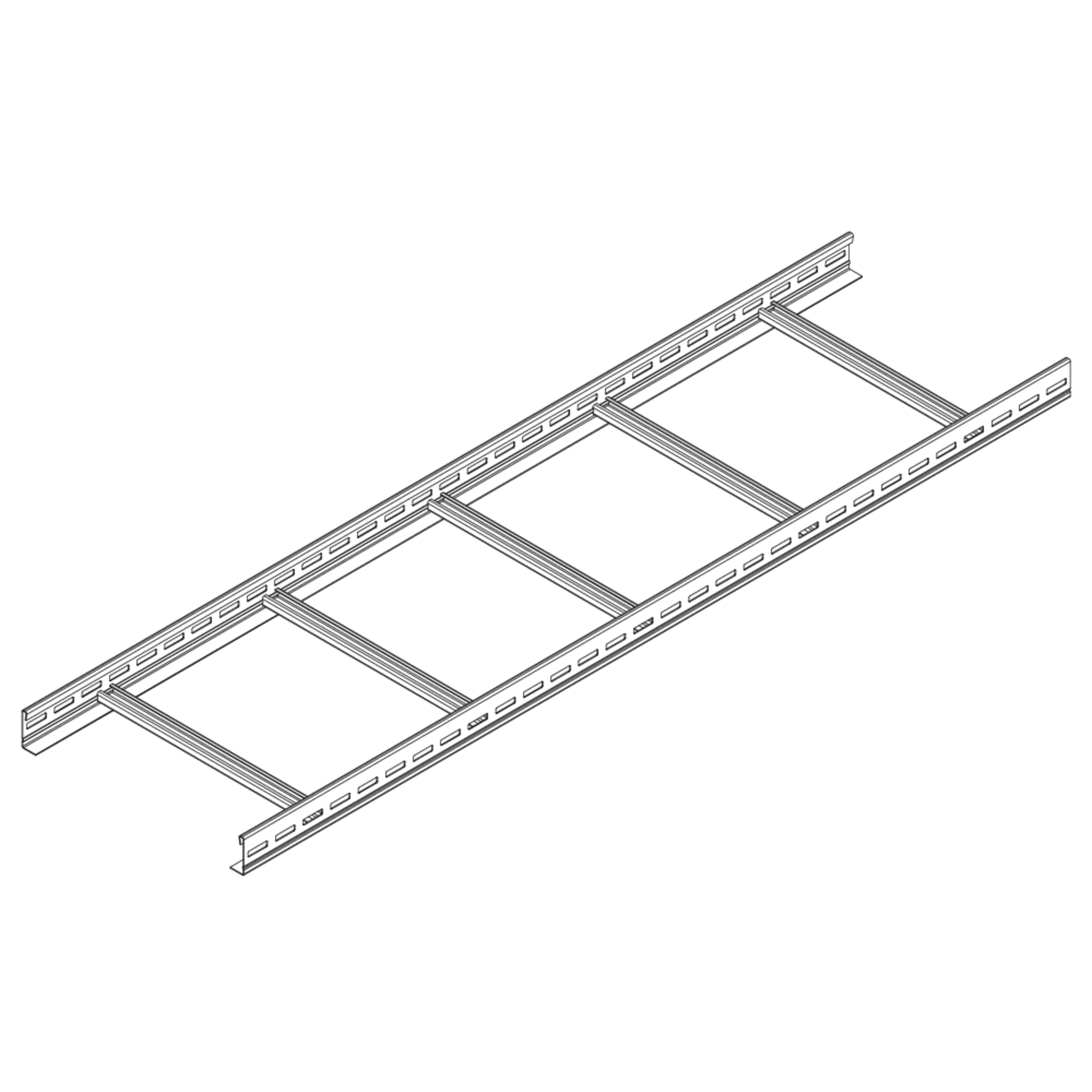

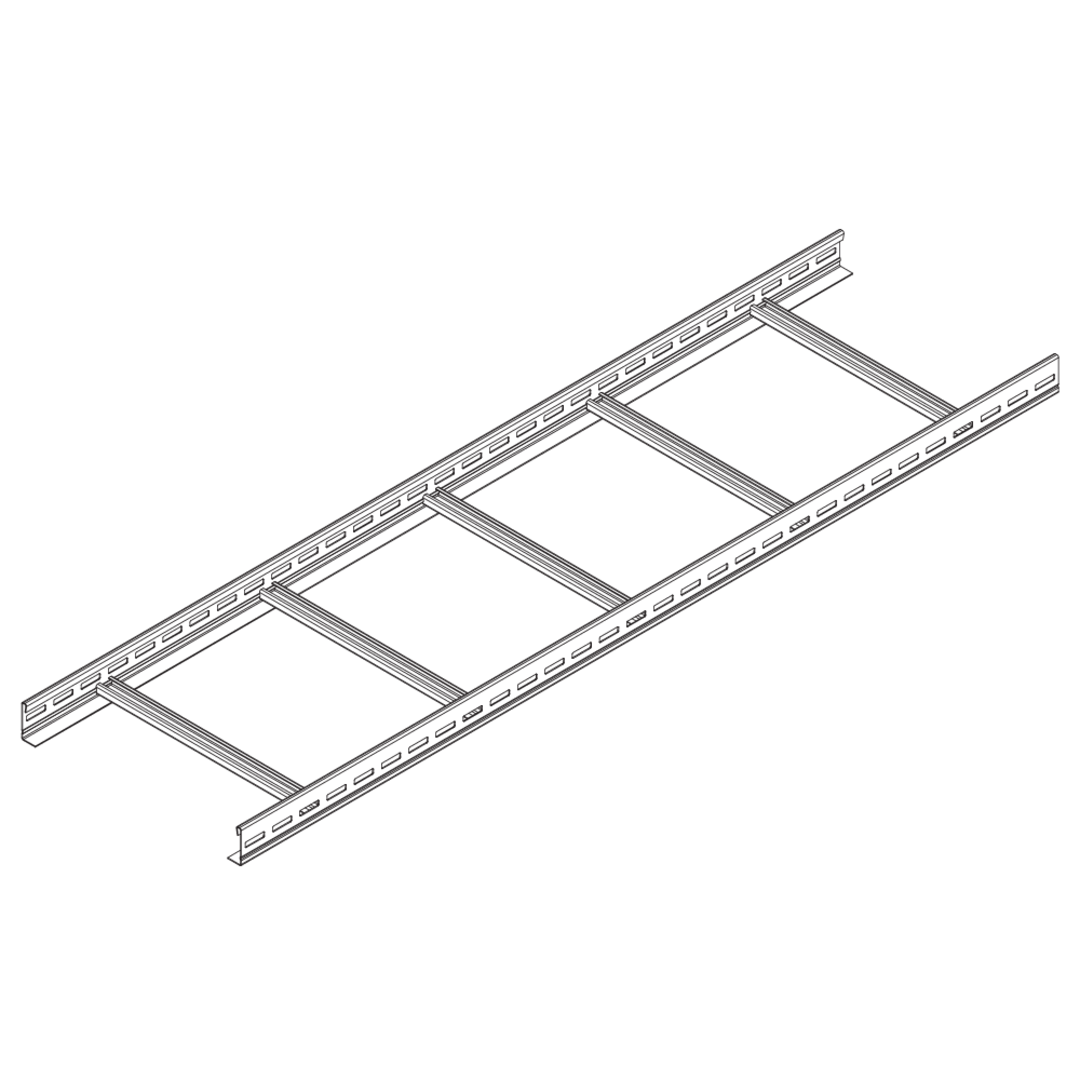

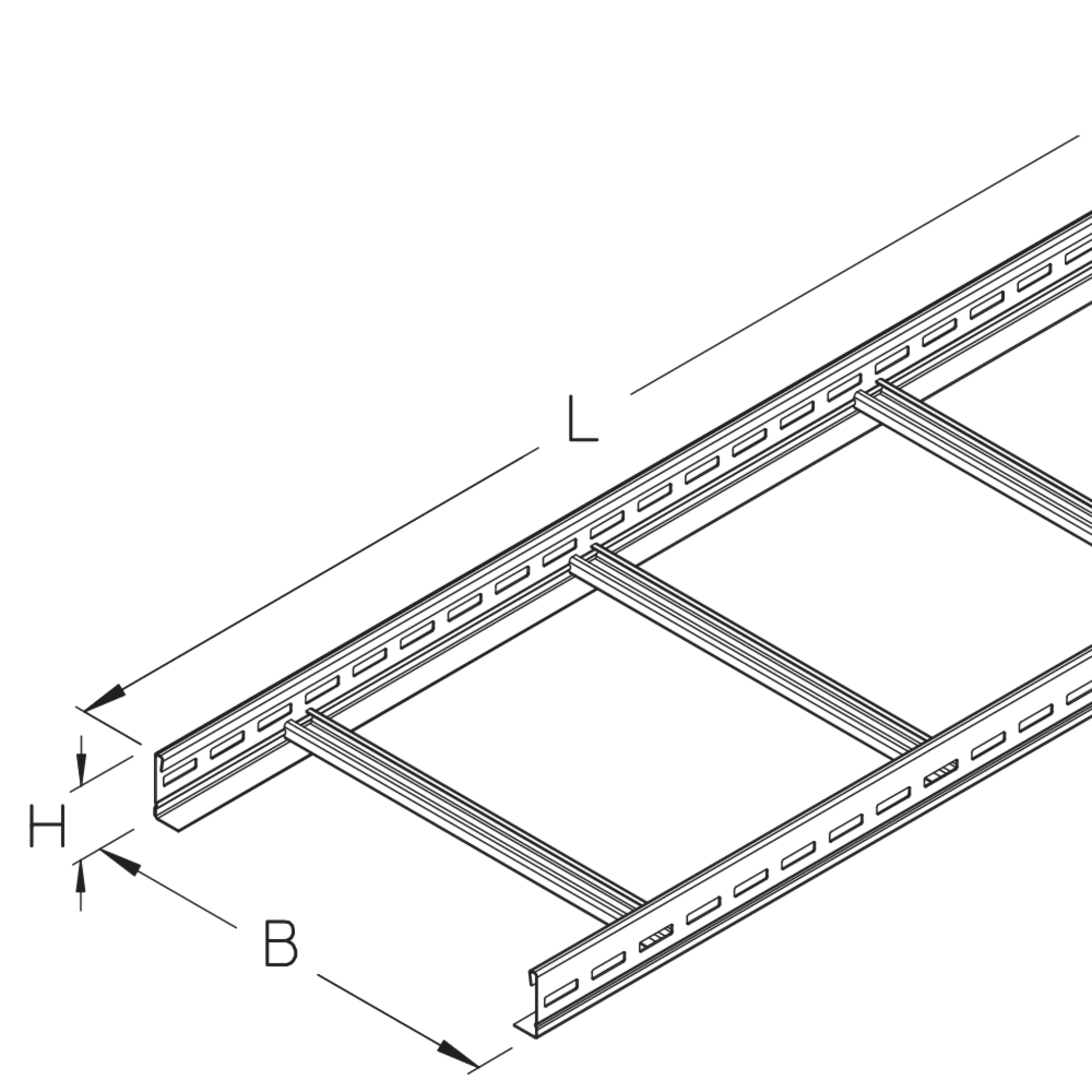

LGG 60

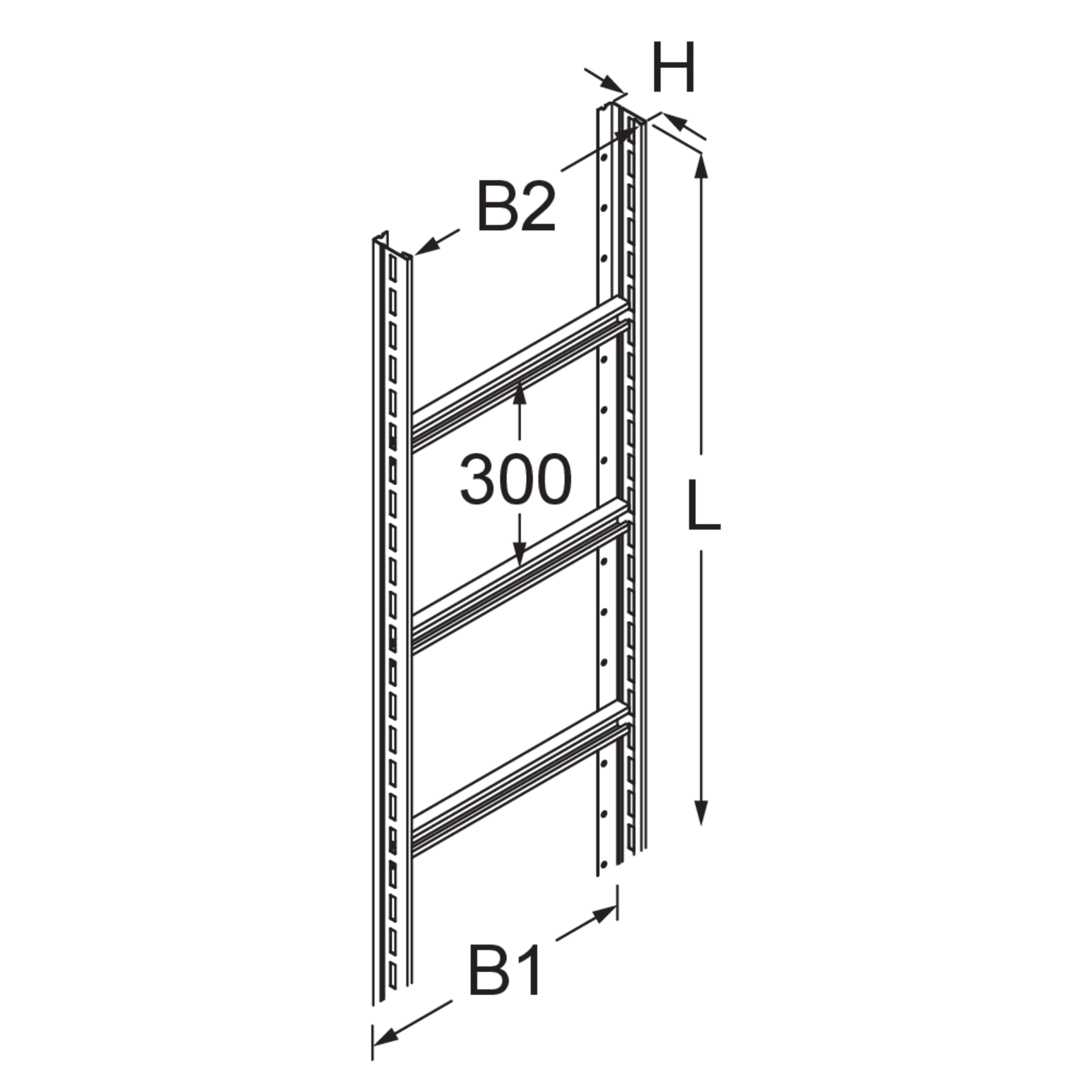

Kabelleiter, L-Profil, Höhe = 60 mm

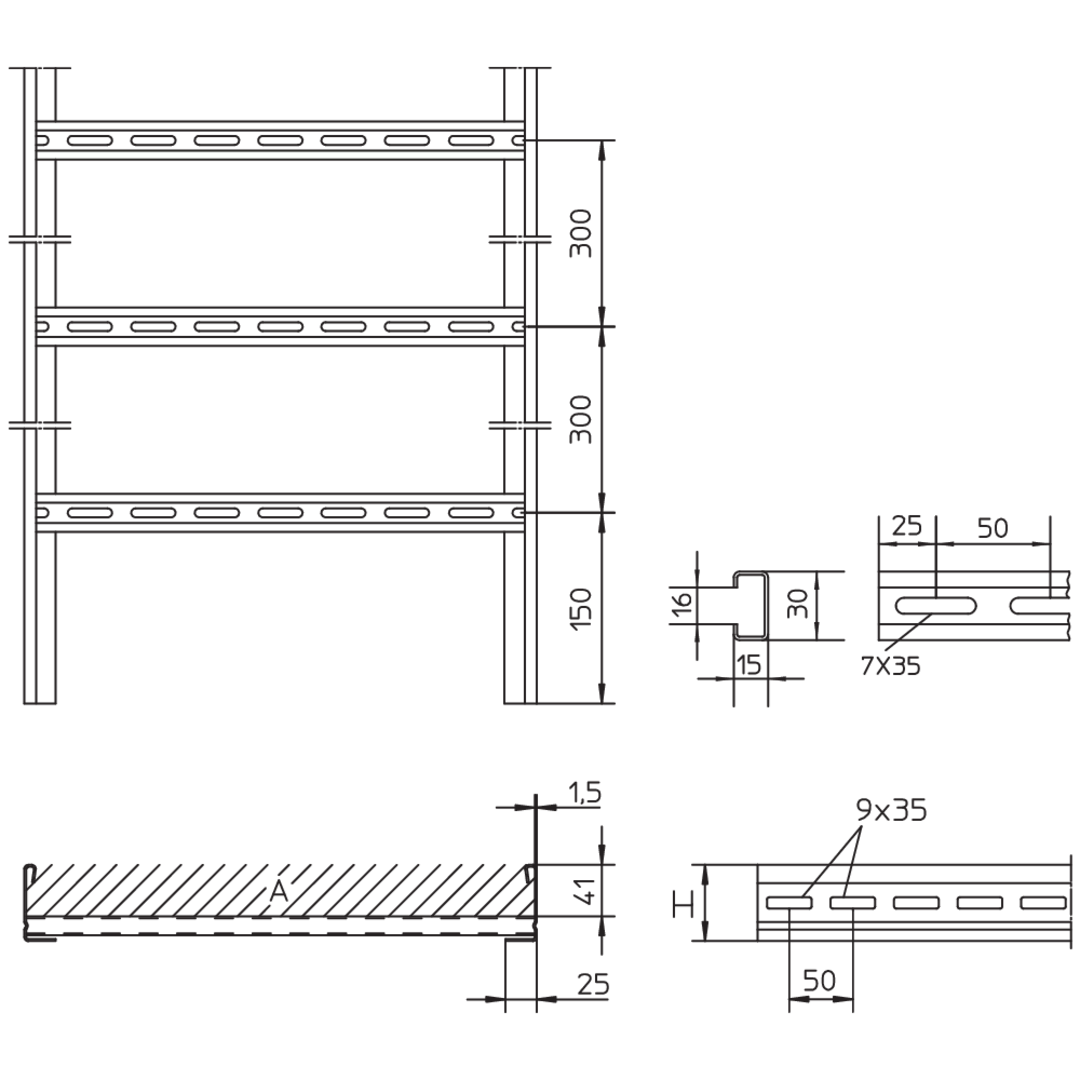

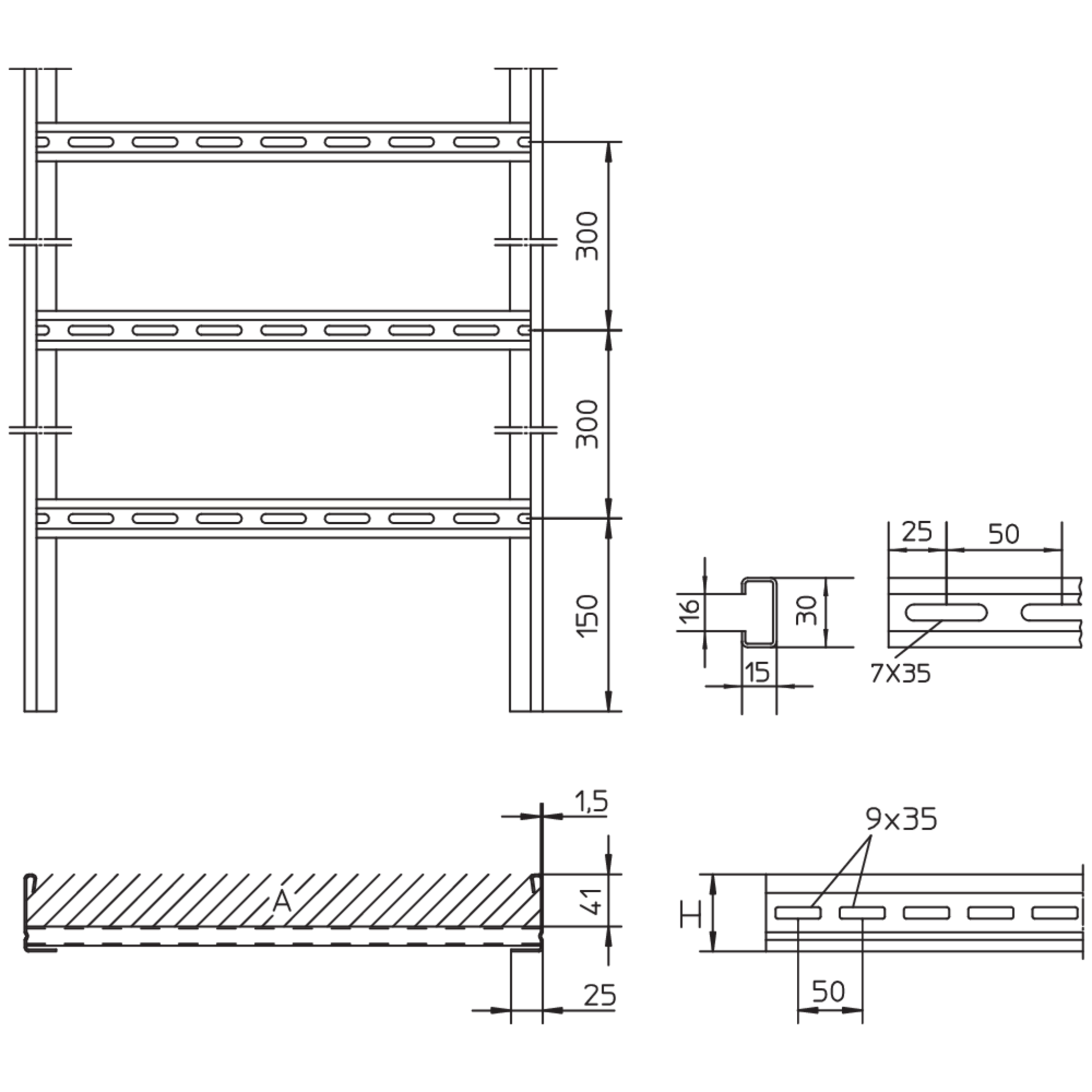

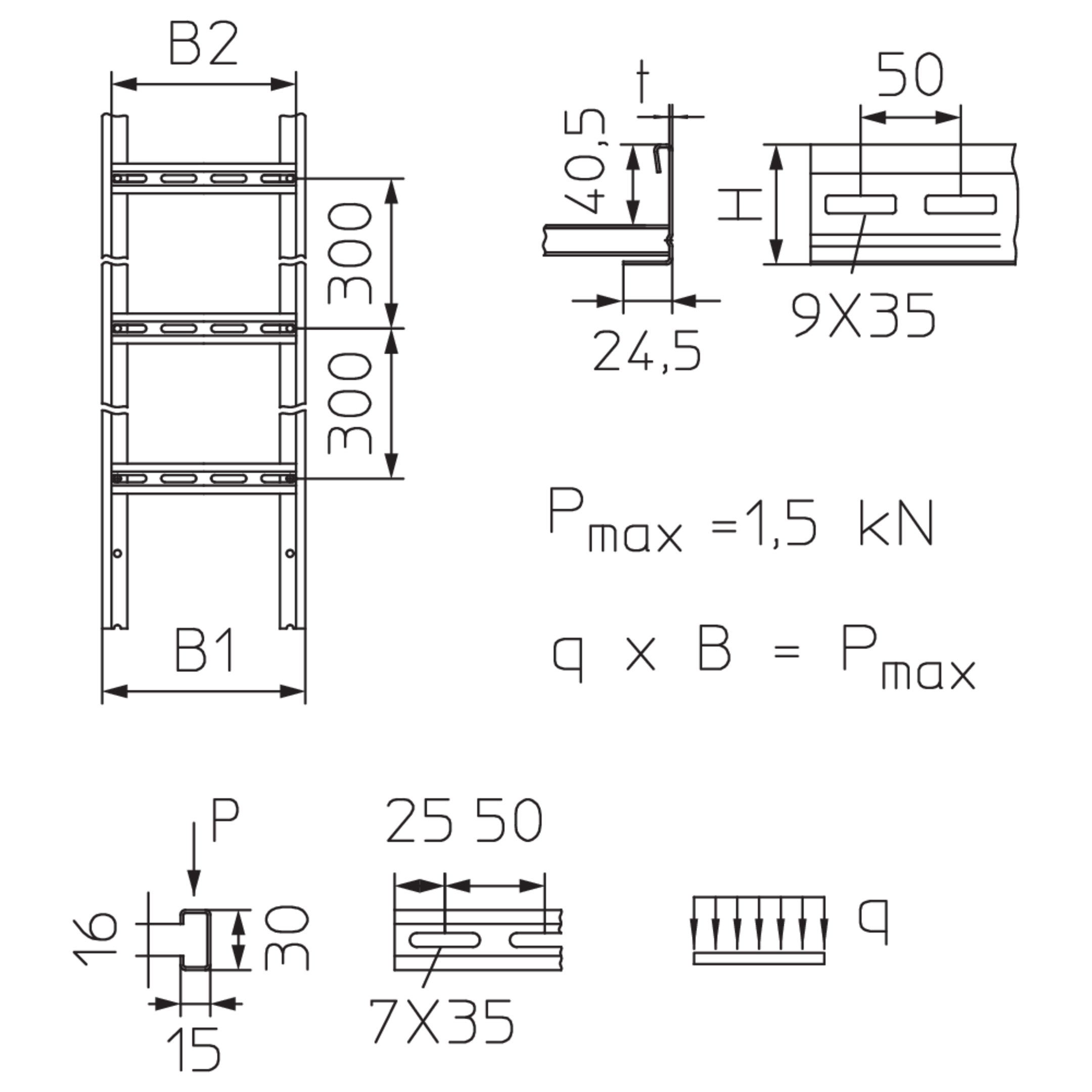

Die gelochten und geschweißten Kabelleitern LGG 60 haben eine Holmhöhe von 60 mm und sind in Bahnbreiten von 200 bis 600 mm sowie in einer Länge von 3000 und 6000 mm erhältlich. Die Sprossen bestehen aus Profilschienen (30 x 15 mm). Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Betreten verboten
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

B

B1

B2

L

QLK

A

G

  • LGG 60-20-3S
    Kabelleiter geschweißt
    60 mm
    200 mm
    203 mm
    185 mm
    3000 mm
    0.23 kN/m
    81 cm2
    7.920 kg
    Mehr Informationen
  • LGG 60-30-3S
    Kabelleiter geschweißt
    60 mm
    300 mm
    303 mm
    285 mm
    3000 mm
    0.34 kN/m
    122 cm2
    8.610 kg
    Mehr Informationen
  • LGG 60-40-3S
    Kabelleiter geschweißt
    60 mm
    400 mm
    403 mm
    385 mm
    3000 mm
    0.45 kN/m
    162 cm2
    9.300 kg
    Mehr Informationen
  • LGG 60-50-3S
    Kabelleiter geschweißt
    60 mm
    500 mm
    503 mm
    485 mm
    3000 mm
    0.57 kN/m
    203 cm2
    9.980 kg
    Mehr Informationen
  • LGG 60-60-3S
    Kabelleiter geschweißt
    60 mm
    600 mm
    603 mm
    585 mm
    3000 mm
    0.68 kN/m
    243 cm2
    10.670 kg
    Mehr Informationen
  • LGG 60-20S
    Kabelleiter geschweißt
    60 mm
    200 mm
    203 mm
    185 mm
    6000 mm
    0.23 kN/m
    81 cm2
    15.840 kg
    Mehr Informationen
  • LGG 60-30S
    Kabelleiter geschweißt
    60 mm
    300 mm
    303 mm
    285 mm
    6000 mm
    0.34 kN/m
    122 cm2
    17.200 kg
    Mehr Informationen
  • LGG 60-40S
    Kabelleiter geschweißt
    60 mm
    400 mm
    403 mm
    385 mm
    6000 mm
    0.45 kN/m
    162 cm2
    18.570 kg
    Mehr Informationen
  • LGG 60-50S
    Kabelleiter geschweißt
    60 mm
    500 mm
    503 mm
    485 mm
    6000 mm
    0.57 kN/m
    203 cm2
    19.940 kg
    Mehr Informationen
  • LGG 60-60S
    Kabelleiter geschweißt
    60 mm
    600 mm
    603 mm
    585 mm
    6000 mm
    0.68 kN/m
    243 cm2
    21.310 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

B

B1

B2

L

QLK

A

G

  • LGG 60-20-3F
    Kabelleiter geschweißt
    60 mm
    200 mm
    203 mm
    185 mm
    3000 mm
    0.23 kN/m
    81 cm2
    8.480 kg
    Mehr Informationen
  • LGG 60-30-3F
    Kabelleiter geschweißt
    60 mm
    300 mm
    303 mm
    285 mm
    3000 mm
    0.34 kN/m
    122 cm2
    9.210 kg
    Mehr Informationen
  • LGG 60-40-3F
    Kabelleiter geschweißt
    60 mm
    400 mm
    403 mm
    385 mm
    3000 mm
    0.45 kN/m
    162 cm2
    9.950 kg
    Mehr Informationen
  • LGG 60-50-3F
    Kabelleiter geschweißt
    60 mm
    500 mm
    503 mm
    485 mm
    3000 mm
    0.57 kN/m
    203 cm2
    10.680 kg
    Mehr Informationen
  • LGG 60-60-3F
    Kabelleiter geschweißt
    60 mm
    600 mm
    603 mm
    585 mm
    3000 mm
    0.68 kN/m
    243 cm2
    11.420 kg
    Mehr Informationen
  • LGG 60-20F
    Kabelleiter geschweißt
    60 mm
    200 mm
    203 mm
    185 mm
    6000 mm
    0.23 kN/m
    81 cm2
    16.950 kg
    Mehr Informationen
  • LGG 60-30F
    Kabelleiter geschweißt
    60 mm
    300 mm
    303 mm
    285 mm
    6000 mm
    0.34 kN/m
    122 cm2
    18.420 kg
    Mehr Informationen
  • LGG 60-40F
    Kabelleiter geschweißt
    60 mm
    400 mm
    403 mm
    385 mm
    6000 mm
    0.45 kN/m
    162 cm2
    19.890 kg
    Mehr Informationen
  • LGG 60-50F
    Kabelleiter geschweißt
    60 mm
    500 mm
    503 mm
    485 mm
    6000 mm
    0.57 kN/m
    203 cm2
    21.340 kg
    Mehr Informationen
  • LGG 60-60F
    Kabelleiter geschweißt
    60 mm
    600 mm
    603 mm
    585 mm
    6000 mm
    0.68 kN/m
    243 cm2
    22.800 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

B

B1

B2

L

QLK

A

G

  • LGG 60-20-3E
    Kabelleiter geschweißt
    60 mm
    200 mm
    203 mm
    185 mm
    3000 mm
    0.23 kN/m
    81 cm2
    7.897 kg
    Mehr Informationen
  • LGG 60-30-3E
    Kabelleiter geschweißt
    60 mm
    300 mm
    303 mm
    285 mm
    3000 mm
    0.34 kN/m
    122 cm2
    8.592 kg
    Mehr Informationen
  • LGG 60-40-3E
    Kabelleiter geschweißt
    60 mm
    400 mm
    403 mm
    385 mm
    3000 mm
    0.45 kN/m
    162 cm2
    9.277 kg
    Mehr Informationen
  • LGG 60-50-3E
    Kabelleiter geschweißt
    60 mm
    500 mm
    503 mm
    485 mm
    3000 mm
    0.57 kN/m
    203 cm2
    9.977 kg
    Mehr Informationen
  • LGG 60-60-3E
    Kabelleiter geschweißt
    60 mm
    600 mm
    603 mm
    585 mm
    3000 mm
    0.68 kN/m
    243 cm2
    10.632 kg
    Mehr Informationen
  • LGG 60-20E
    Kabelleiter geschweißt
    60 mm
    200 mm
    203 mm
    185 mm
    6000 mm
    0.23 kN/m
    81 cm2
    15.950 kg
    Mehr Informationen
  • LGG 60-30E
    Kabelleiter geschweißt
    60 mm
    300 mm
    303 mm
    285 mm
    6000 mm
    0.34 kN/m
    122 cm2
    17.330 kg
    Mehr Informationen
  • LGG 60-40E
    Kabelleiter geschweißt
    60 mm
    400 mm
    403 mm
    385 mm
    6000 mm
    0.45 kN/m
    162 cm2
    18.710 kg
    Mehr Informationen
  • LGG 60-50E
    Kabelleiter geschweißt
    60 mm
    500 mm
    503 mm
    485 mm
    6000 mm
    0.57 kN/m
    203 cm2
    20.090 kg
    Mehr Informationen
  • LGG 60-60E
    Kabelleiter geschweißt
    60 mm
    600 mm
    603 mm
    585 mm
    6000 mm
    0.68 kN/m
    243 cm2
    21.470 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

B

B1

B2

L

QLK

A

G

  • LGG 60-20-3E4
    Kabelleiter geschweißt
    60 mm
    200 mm
    203 mm
    185 mm
    3000 mm
    0.23 kN/m
    81 cm2
    7.970 kg
    Mehr Informationen
  • LGG 60-30-3E4
    Kabelleiter geschweißt
    60 mm
    300 mm
    303 mm
    285 mm
    3000 mm
    0.34 kN/m
    122 cm2
    8.660 kg
    Mehr Informationen
  • LGG 60-40-3E4
    Kabelleiter geschweißt
    60 mm
    400 mm
    403 mm
    385 mm
    3000 mm
    0.45 kN/m
    162 cm2
    9.340 kg
    Mehr Informationen
  • LGG 60-50-3E4
    Kabelleiter geschweißt
    60 mm
    500 mm
    503 mm
    485 mm
    3000 mm
    0.57 kN/m
    203 cm2
    10.030 kg
    Mehr Informationen
  • LGG 60-60-3E4
    Kabelleiter geschweißt
    60 mm
    600 mm
    603 mm
    585 mm
    3000 mm
    0.68 kN/m
    243 cm2
    10.720 kg
    Mehr Informationen
  • LGG 60-20E4
    Kabelleiter geschweißt
    60 mm
    200 mm
    203 mm
    185 mm
    6000 mm
    0.23 kN/m
    81 cm2
    15.950 kg
    Mehr Informationen
  • LGG 60-30E4
    Kabelleiter geschweißt
    60 mm
    300 mm
    303 mm
    285 mm
    6000 mm
    0.34 kN/m
    122 cm2
    17.330 kg
    Mehr Informationen
  • LGG 60-40E4
    Kabelleiter geschweißt
    60 mm
    400 mm
    403 mm
    385 mm
    6000 mm
    0.45 kN/m
    162 cm2
    18.710 kg
    Mehr Informationen
  • LGG 60-50E4
    Kabelleiter geschweißt
    60 mm
    500 mm
    503 mm
    485 mm
    6000 mm
    0.57 kN/m
    203 cm2
    20.090 kg
    Mehr Informationen
  • LGG 60-60E4
    Kabelleiter geschweißt
    60 mm
    600 mm
    603 mm
    585 mm
    6000 mm
    0.68 kN/m
    243 cm2
    21.470 kg
    Mehr Informationen

Details

  • Betreten verboten

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Zubehör

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Kabelschellen EG-Konformitätserklärung

    Montageanleitung für LGG Kabelleitern

    PDF, 2 MB

    de en

  • Kabelleitern - Montageanleitung

    Technische Information für LGG Kabelleitern

    PDF, 2 MB

    de en

  • Tragkonstruktionssysteme

    Kompaktübersicht

    PDF, 2 MB

    de
    Download

  • Rote Mappe - Funktionserhalt Tragkonstruktion DIN 4102-12

    Gesamtkatalog

    PDF, 29 MB

    de
    Download

  • Elektrische Leitfähigkeit (G 50)

    Zertifikat, geprüft nach DIN EN 61537:2007 Pkt. 11.1

    PDF, 265 KB

    de en

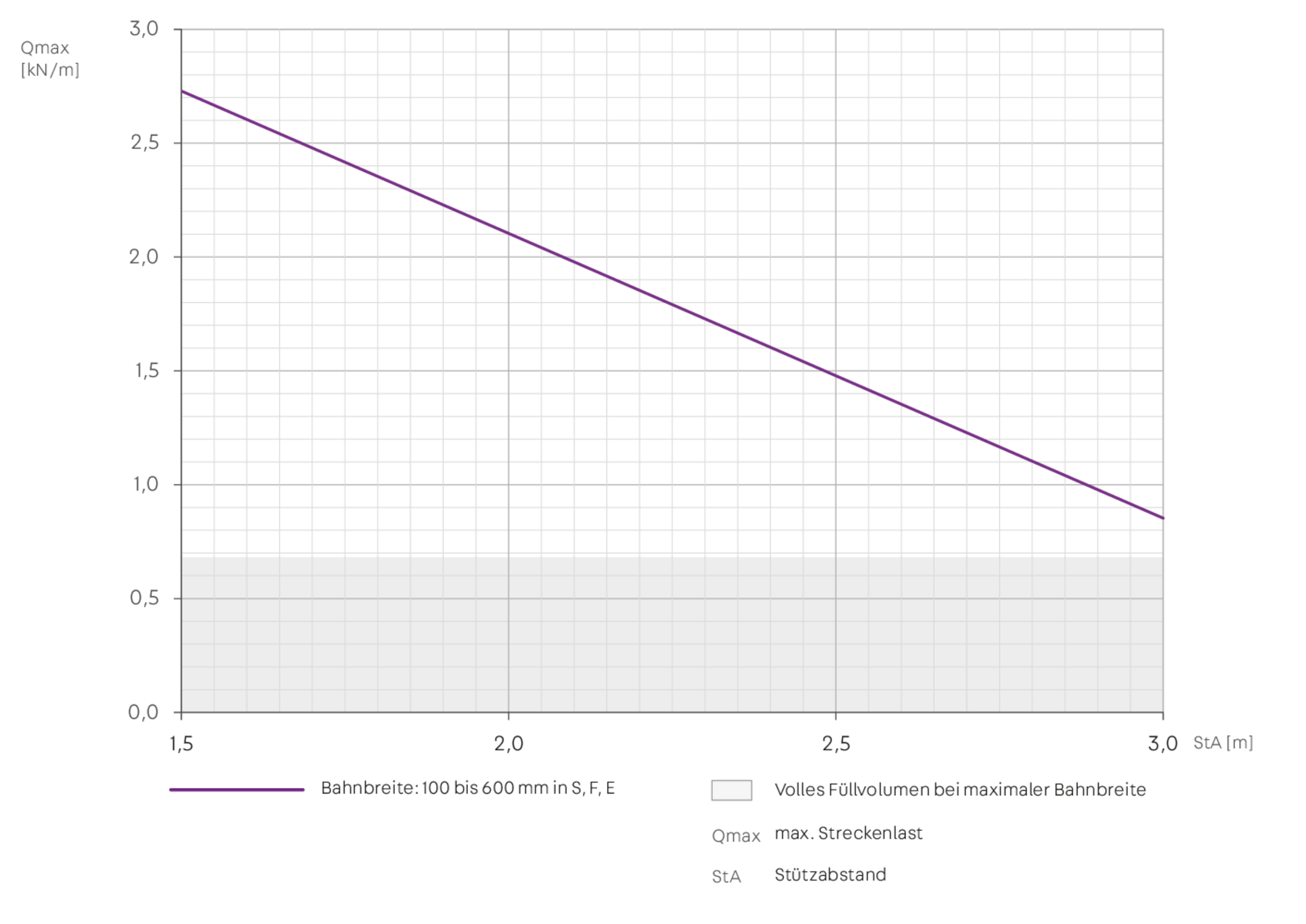

Belastungsdiagramm
