LGVV 60

Kabelleiter-Verbinder, vertikal, Höhe = 60 mm

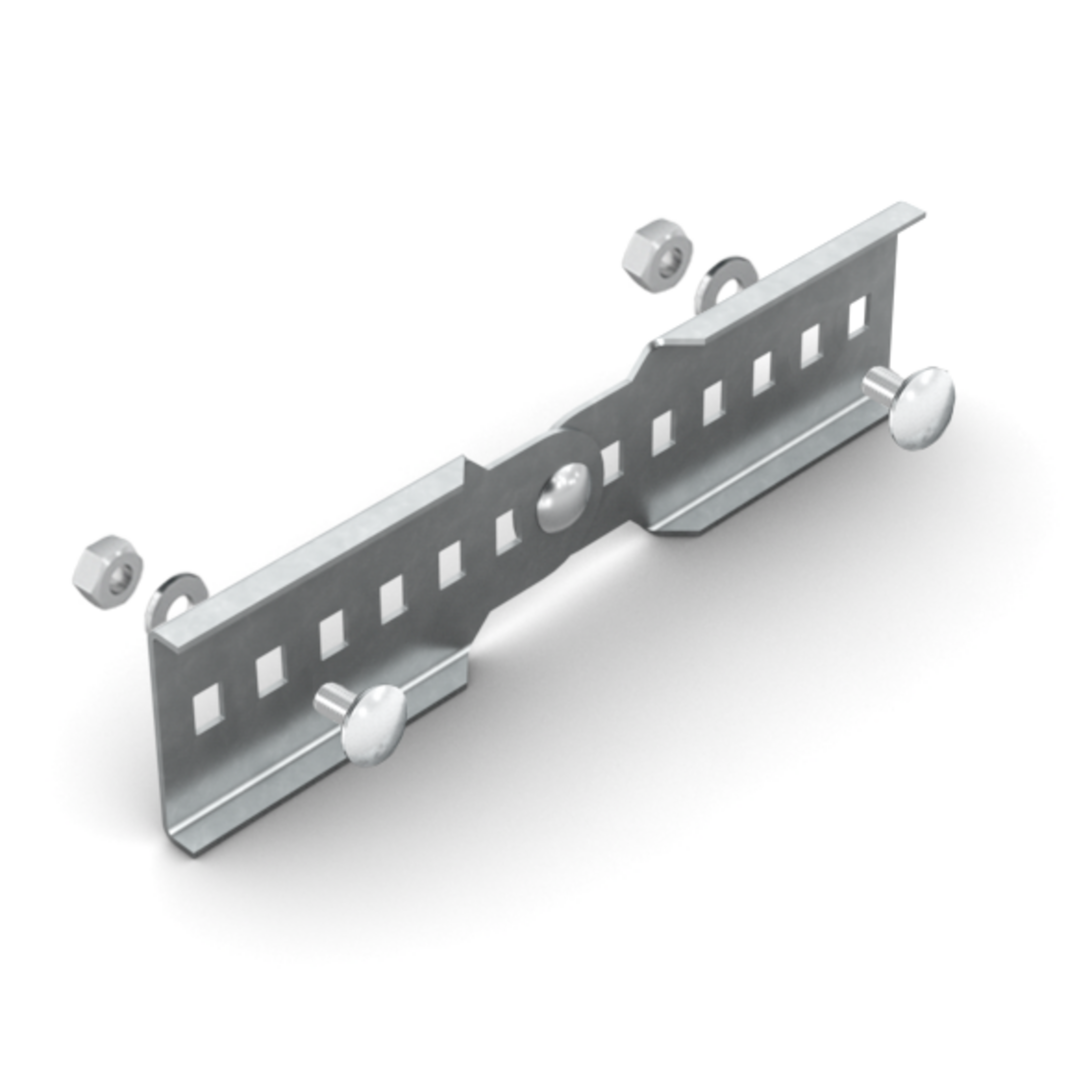

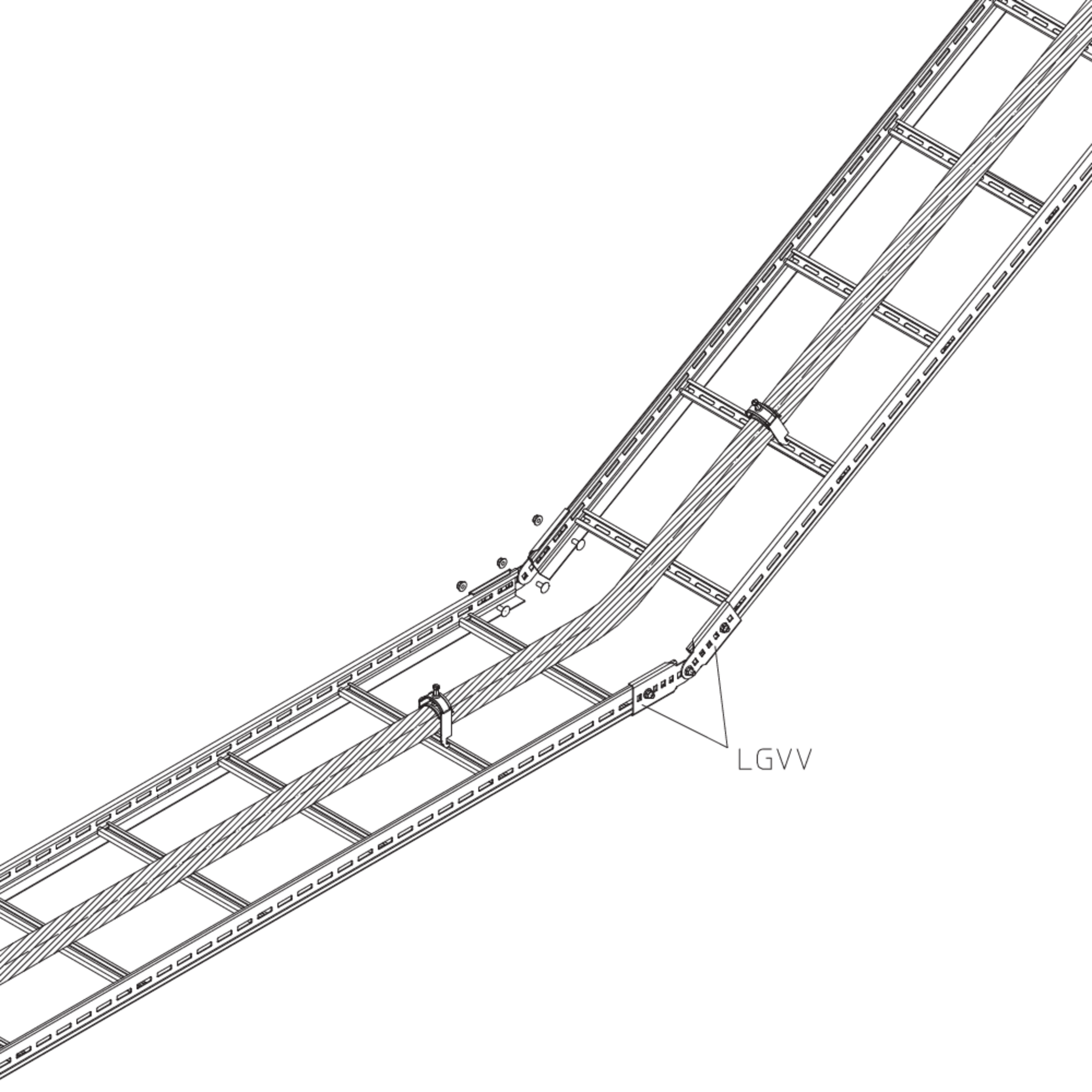

Zum Zwecke vertikaler Richtungsänderungen werden die Vertikalverbinder LGVV 60 gemäß Montageanleitung auf die Holme der Kabelleiter geschoben und verschraubt. Die Verbinder lassen sich dabei auf den erforderlichen Winkel einstellen. Anschließend wird die Anschlussleiter mit den Verbindern montiert. Der Verbinder LGVV 60 hat eine der Kabelleiter entsprechende Höhe von 60 mm und eine Länge von 270 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

L

G

Inklusivzubehör

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

L

G

Inklusivzubehör

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

L

G

Inklusivzubehör

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen
