WLBDR

Weitspann-Bogen-Deckel

Der Weitspann-Bogen-Deckel WLBDR eignet sich für die Weitspann-Bögen WLB 200 und WLRB 200 und schützt sie vor Schmutz, Feuchtigkeit und UV-Strahlung. Er wird auf dem Bogen aufgesetzt und verfügt zusätzlich über Drehriegel zur weiteren Befestigung. Sollen die Deckel im Freien eingesetzt werden, sind zusätzliche Sicherungswinkel gegen Windeinflüsse nötig. Die Drehriegel allein stellen für diesen Fall kein ausreichendes Sicherungselement dar. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

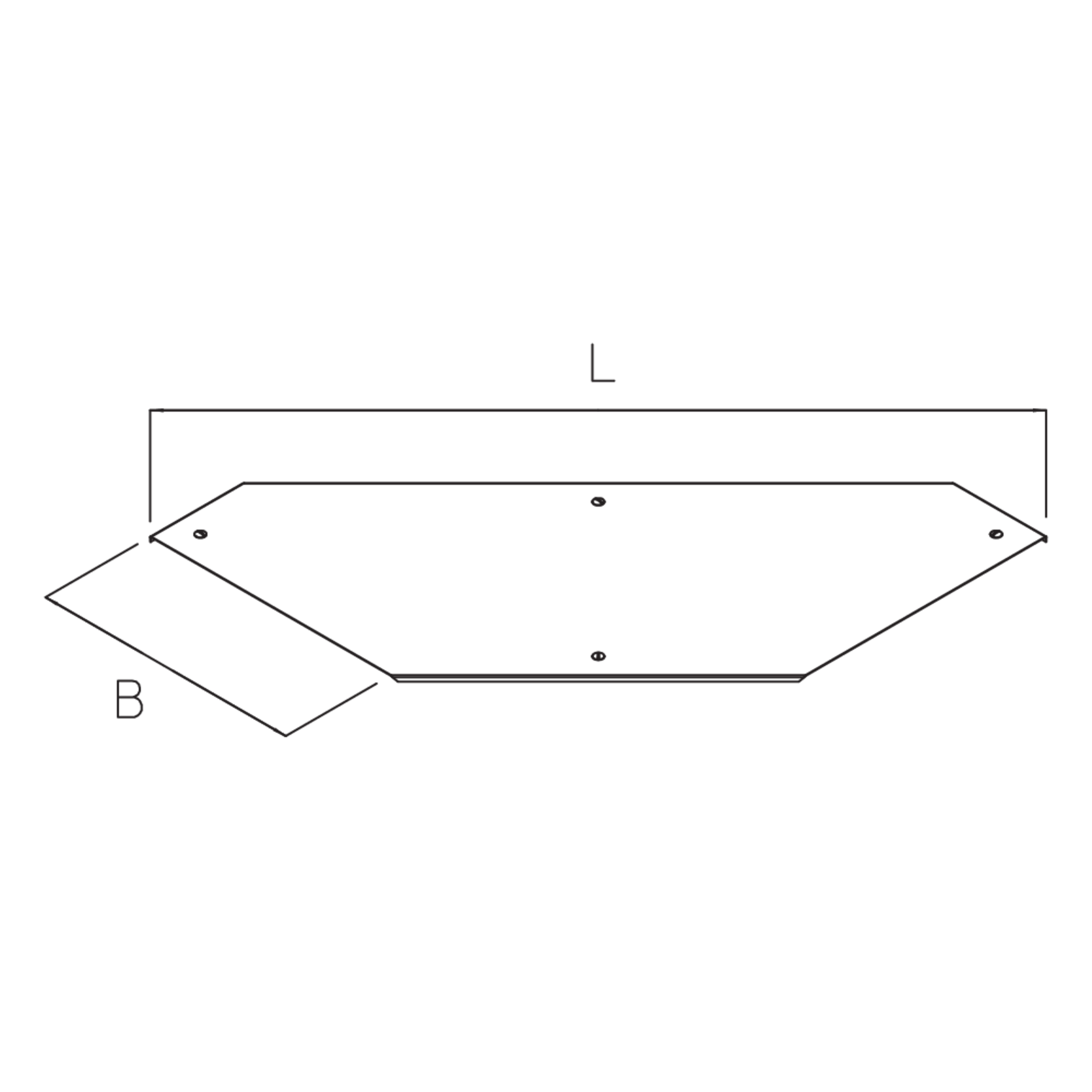

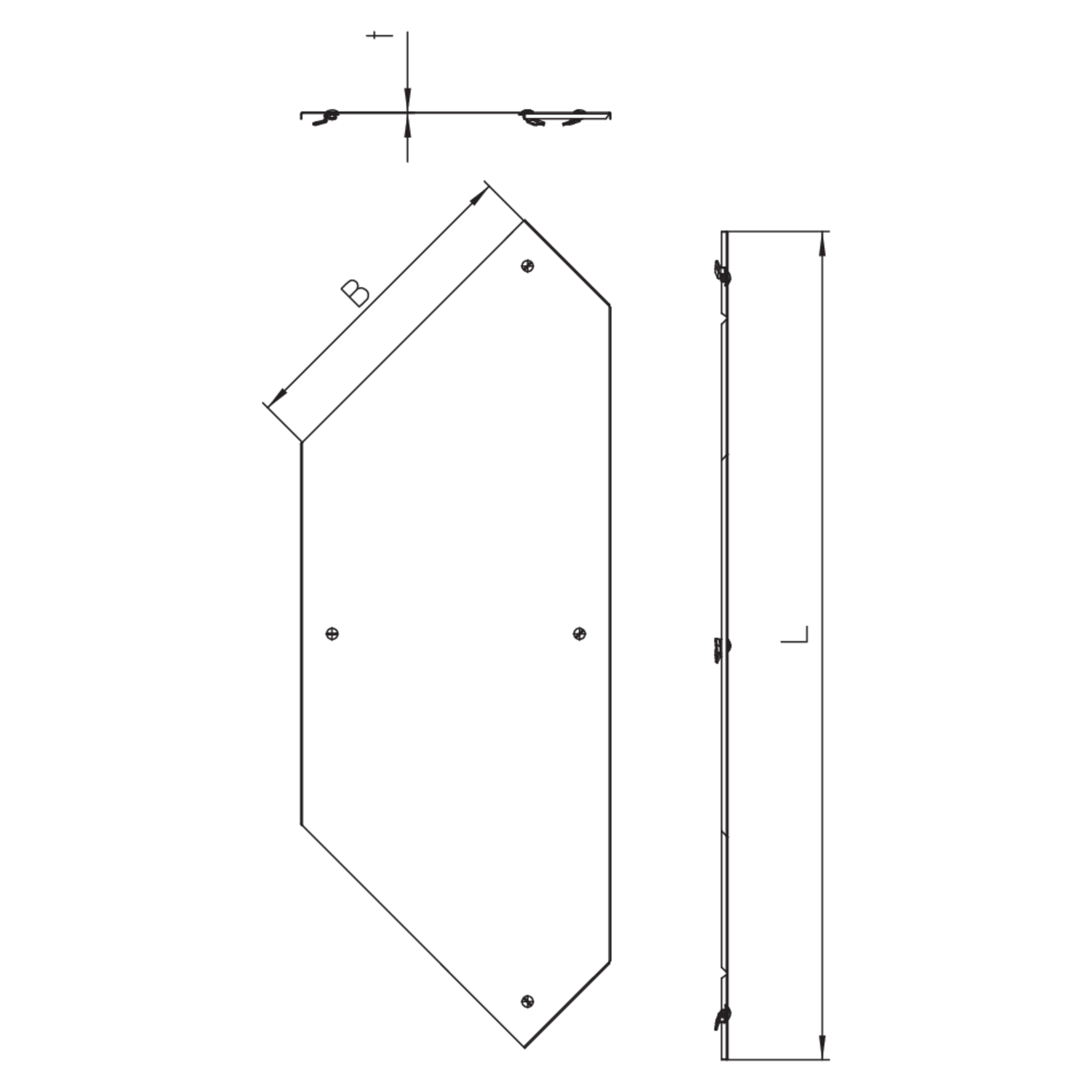

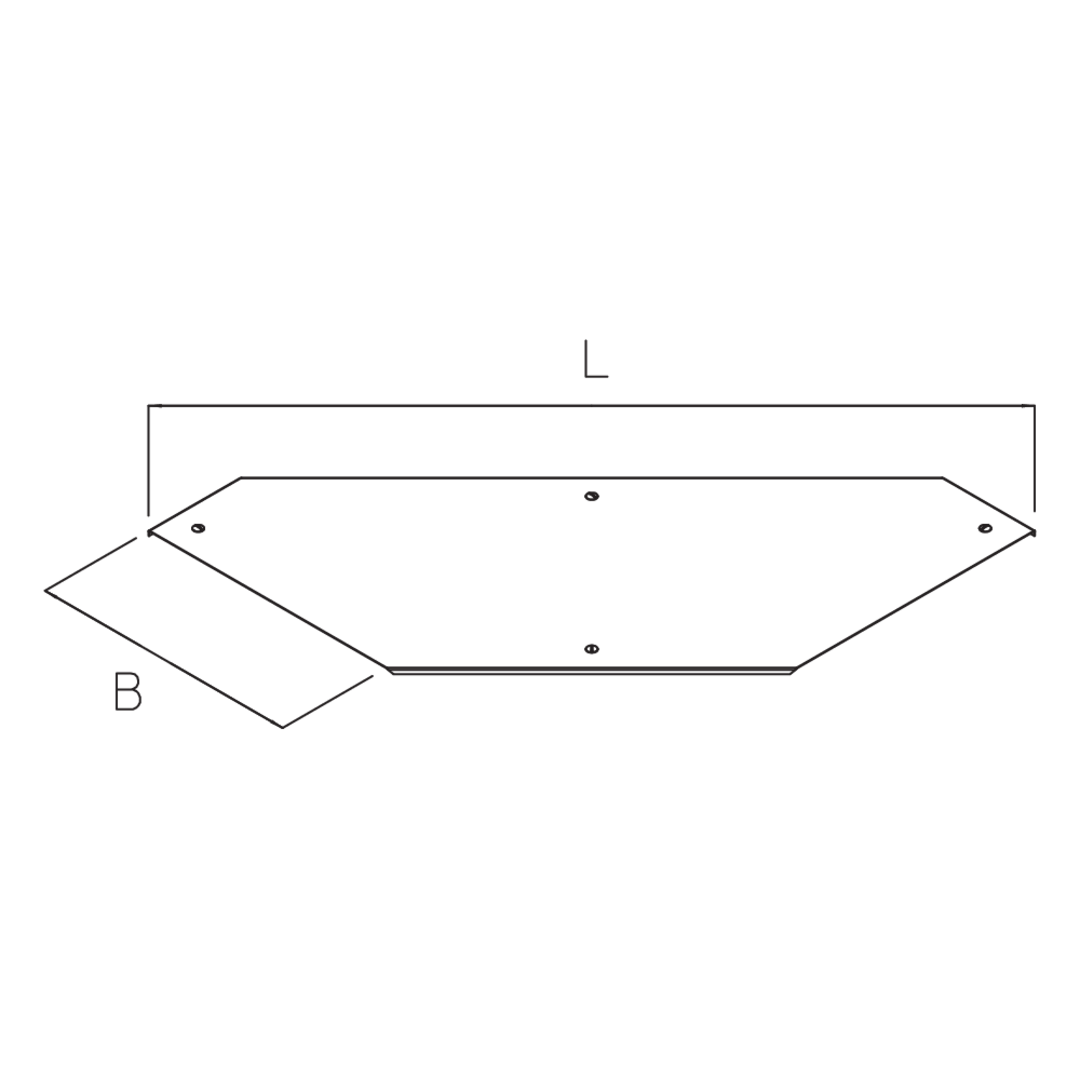

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

B

L

t

Richtung

W

G

  • WLBDR 20S
    Weitspannkabelleiter-Bogen-Deckel mit
    242 mm
    906 mm
    0.75 mm
    Horizontal
    90°
    2.800 kg
    Mehr Informationen
  • WLBDR 30S
    Weitspannkabelleiter-Bogen-Deckel mit
    342 mm
    1048 mm
    1.00 mm
    Horizontal
    90°
    3.800 kg
    Mehr Informationen
  • WLBDR 40S
    Weitspannkabelleiter-Bogen-Deckel mit
    442 mm
    1189 mm
    1.00 mm
    Horizontal
    90°
    5.100 kg
    Mehr Informationen
  • WLBDR 50S
    Weitspannkabelleiter-Bogen-Deckel mit
    542 mm
    1330 mm
    1.25 mm
    Horizontal
    90°
    6.600 kg
    Mehr Informationen
  • WLBDR 60S
    Weitspannkabelleiter-Bogen-Deckel mit
    642 mm
    1471 mm
    1.25 mm
    Horizontal
    90°
    8.300 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

B

L

t

Richtung

W

G

  • WLBDR 20F
    Weitspannkabelleiter-Bogen-Deckel mit
    242 mm
    906 mm
    0.75 mm
    Horizontal
    90°
    3.000 kg
    Mehr Informationen
  • WLBDR 30F
    Weitspannkabelleiter-Bogen-Deckel mit
    342 mm
    1048 mm
    1.00 mm
    Horizontal
    90°
    4.100 kg
    Mehr Informationen
  • WLBDR 40F
    Weitspannkabelleiter-Bogen-Deckel mit
    442 mm
    1189 mm
    1.00 mm
    Horizontal
    90°
    5.500 kg
    Mehr Informationen
  • WLBDR 50F
    Weitspannkabelleiter-Bogen-Deckel mit
    542 mm
    1330 mm
    1.25 mm
    Horizontal
    90°
    7.000 kg
    Mehr Informationen
  • WLBDR 60F
    Weitspannkabelleiter-Bogen-Deckel mit
    642 mm
    1471 mm
    1.25 mm
    Horizontal
    90°
    9.000 kg
    Mehr Informationen

Details

    Vorteile

    • Schutz des Weitspann-Bogens vor äußeren Einflüssen
    • Leichte Montage
    • Zusätzliche Sicherung durch Drehriegel
