WLKDR

Weitspann-Kreuzung-Deckel mit Drehriegeln

Der Weitspann-Kreuzung-Deckel WLKDR eignet sich für die Weitspann-Kreuzungen WLK 200 und WLRK 200 und schützt sie vor Schmutz, Feuchtigkeit und UV-Strahlung. Er wird auf der Kreuzung aufgesetzt und verfügt zusätzlich über Drehriegel zur weiteren Befestigung. Sollen die Deckel im Freien eingesetzt werden, sind zusätzliche Sicherungswinkel gegen Windeinflüsse nötig. Die Drehriegel allein stellen für diesen Fall kein ausreichendes Sicherungselement dar. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmenDatenblatt herunterladen

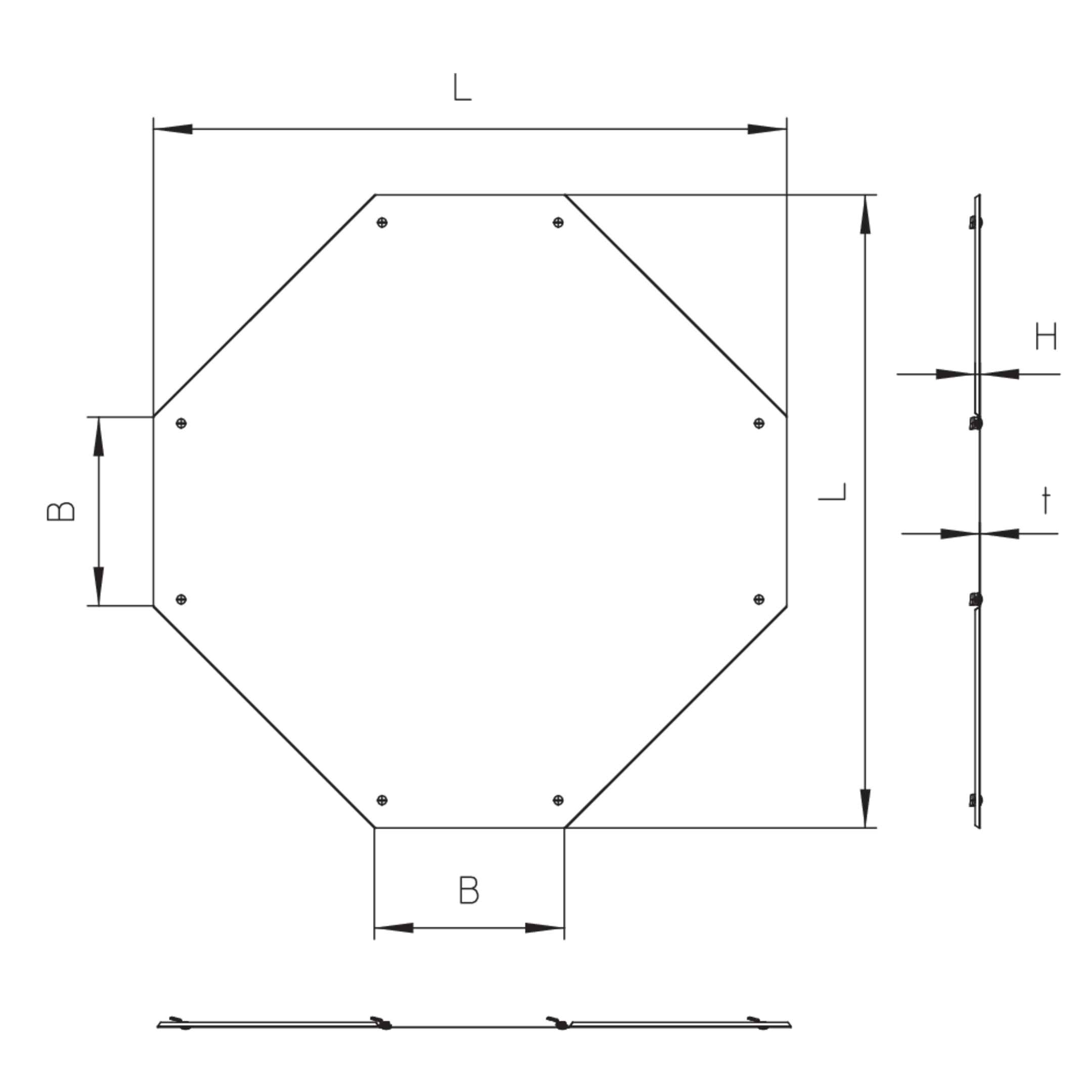

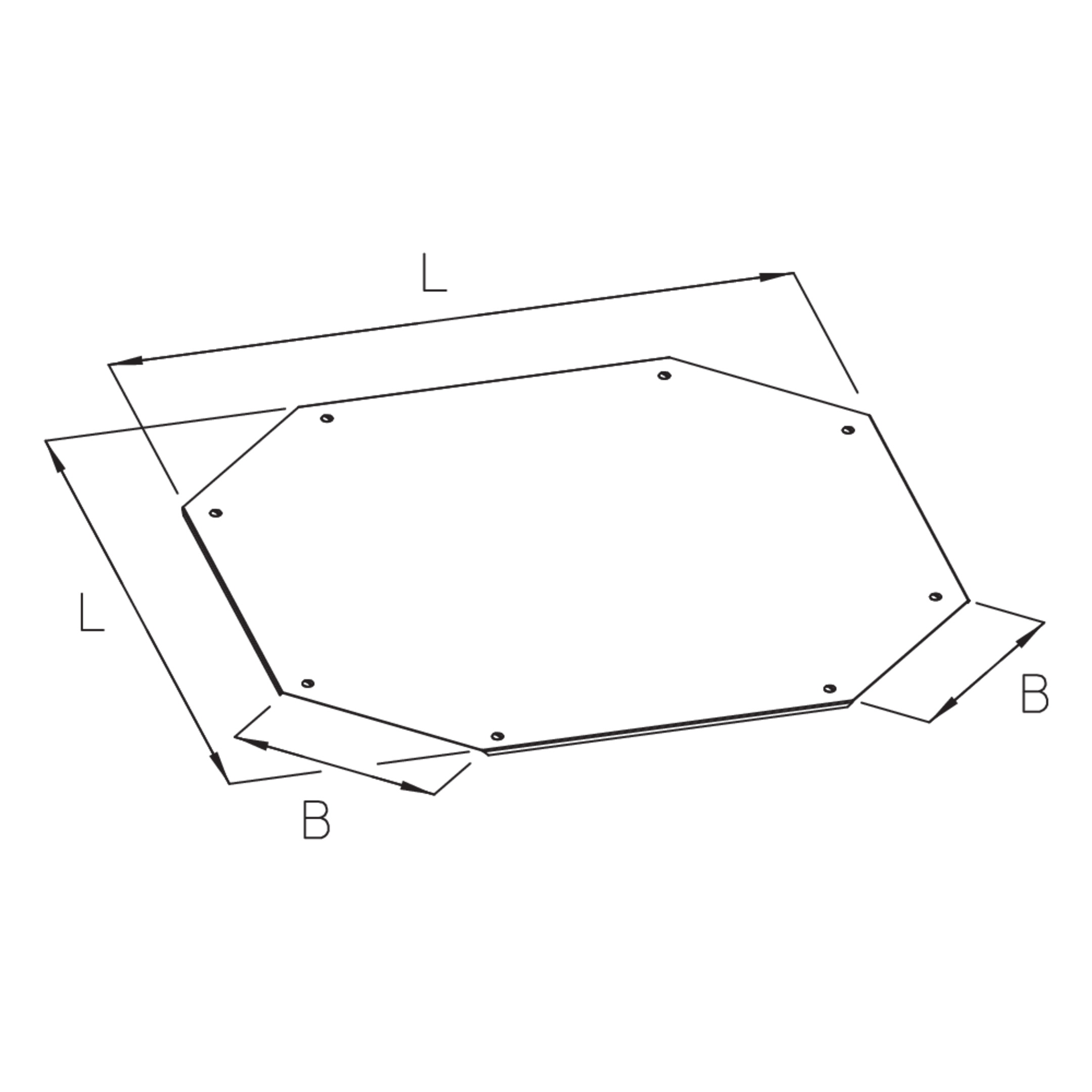

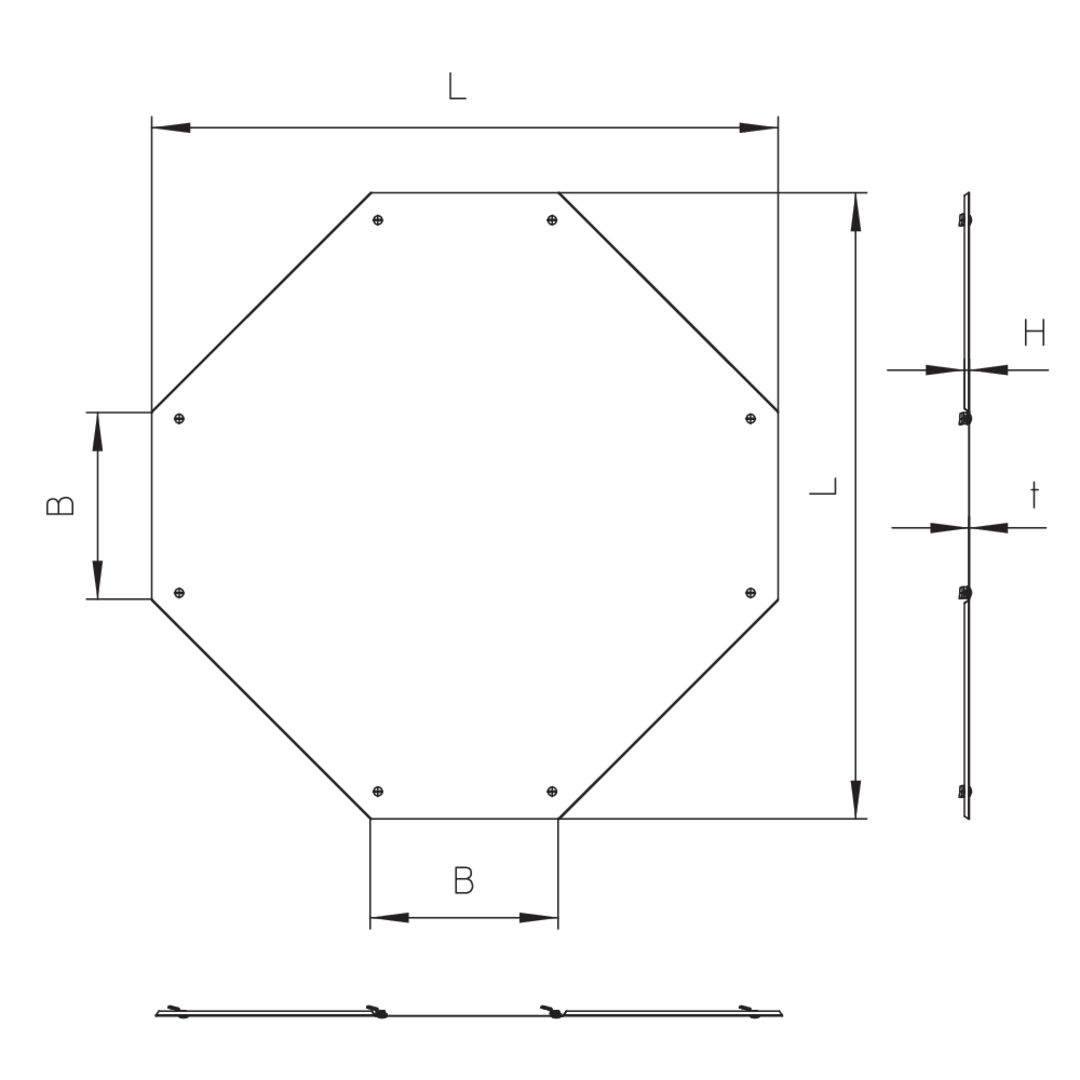

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

B

Breite

L

Länge

t

Materialstärke

G

Gewicht je Lagermengeneinheit

  • WLKDR 20S
    Weitspannkabelleiter-Kreuzung-Deckel mit
    Breite
    240 mm
    Länge
    1042 mm
    Materialstärke
    0,75 mm
    Gewicht je Lagermengeneinheit
    7,700 kg
    Mehr Informationen
  • WLKDR 30S
    Weitspannkabelleiter-Kreuzung-Deckel mit
    Breite
    340 mm
    Länge
    1142 mm
    Materialstärke
    1,00 mm
    Gewicht je Lagermengeneinheit
    9,200 kg
    Mehr Informationen
  • WLKDR 40S
    Weitspannkabelleiter-Kreuzung-Deckel mit
    Breite
    440 mm
    Länge
    1242 mm
    Materialstärke
    1,00 mm
    Gewicht je Lagermengeneinheit
    11,000 kg
    Mehr Informationen
  • WLKDR 50S
    Weitspannkabelleiter-Kreuzung-Deckel mit
    Breite
    540 mm
    Länge
    1342 mm
    Materialstärke
    1,25 mm
    Gewicht je Lagermengeneinheit
    13,000 kg
    Mehr Informationen
  • WLKDR 60S
    Weitspannkabelleiter-Kreuzung-Deckel mit
    Breite
    640 mm
    Länge
    1442 mm
    Materialstärke
    1,25 mm
    Gewicht je Lagermengeneinheit
    15,200 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

B

Breite

L

Länge

t

Materialstärke

G

Gewicht je Lagermengeneinheit

  • WLKDR 20F
    Weitspannkabelleiter-Kreuzung-Deckel mit
    Breite
    240 mm
    Länge
    1042 mm
    Materialstärke
    0,75 mm
    Gewicht je Lagermengeneinheit
    8,200 kg
    Mehr Informationen
  • WLKDR 30F
    Weitspannkabelleiter-Kreuzung-Deckel mit
    Breite
    340 mm
    Länge
    1142 mm
    Materialstärke
    1,00 mm
    Gewicht je Lagermengeneinheit
    9,800 kg
    Mehr Informationen
  • WLKDR 40F
    Weitspannkabelleiter-Kreuzung-Deckel mit
    Breite
    440 mm
    Länge
    1242 mm
    Materialstärke
    1,00 mm
    Gewicht je Lagermengeneinheit
    11,700 kg
    Mehr Informationen
  • WLKDR 50F
    Weitspannkabelleiter-Kreuzung-Deckel mit
    Breite
    540 mm
    Länge
    1342 mm
    Materialstärke
    1,25 mm
    Gewicht je Lagermengeneinheit
    13,900 kg
    Mehr Informationen
  • WLKDR 60F
    Weitspannkabelleiter-Kreuzung-Deckel mit
    Breite
    640 mm
    Länge
    1442 mm
    Materialstärke
    1,25 mm
    Gewicht je Lagermengeneinheit
    16,300 kg
    Mehr Informationen

Details

  • Schutz der Weitspann-Kreuzung vor äußeren Einflüssen
  • Leichte Montage
  • Zusätzliche Sicherung durch Drehriegel
