UGEA3

Rastleiterset für Kunststoffeinheit, 3-fach

Bei den Produktlösungen UGEA3 handelt es sich um Rastleitersets aus dem Portfolio der Unterflursysteme. Diese Montagekomponenten werden in Einbaueinheiten aus Kunststoff eingesetzt und dienen dort als Einbaurahmen zur Aufnahme von bis zu drei Gerätebechern. Mithilfe der Sets können die Gerätebecher, durch stufenweises Absenken, in die Einheiten montiert werden. Die Rastleitern werden aus hochwertigem Polyamid in der Farbe Graphitschwarz (RAL 9011) gefertigt. Sie sind in einer Breite von 186 mm und einer Höhe von 55 mm erhältlich. Ihr Rastbereich beträgt 20 mm oder 25 mm.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

H

Höhe

B

Breite

Gerätebecher

max. Anzahl installierbarer Gerätebecher

Farbe

Farbe

Rastbereich

G

Gewicht je Lagermengeneinheit

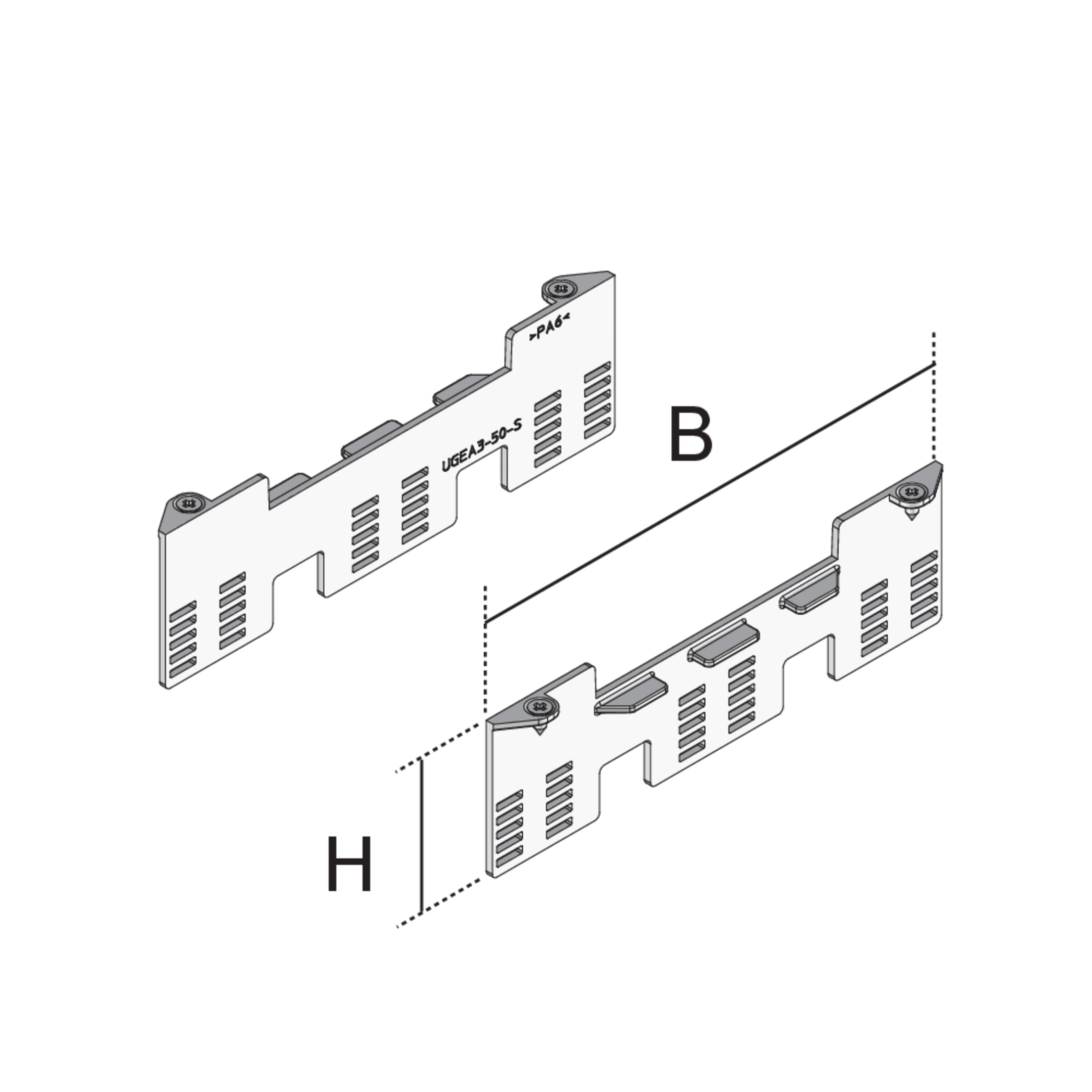

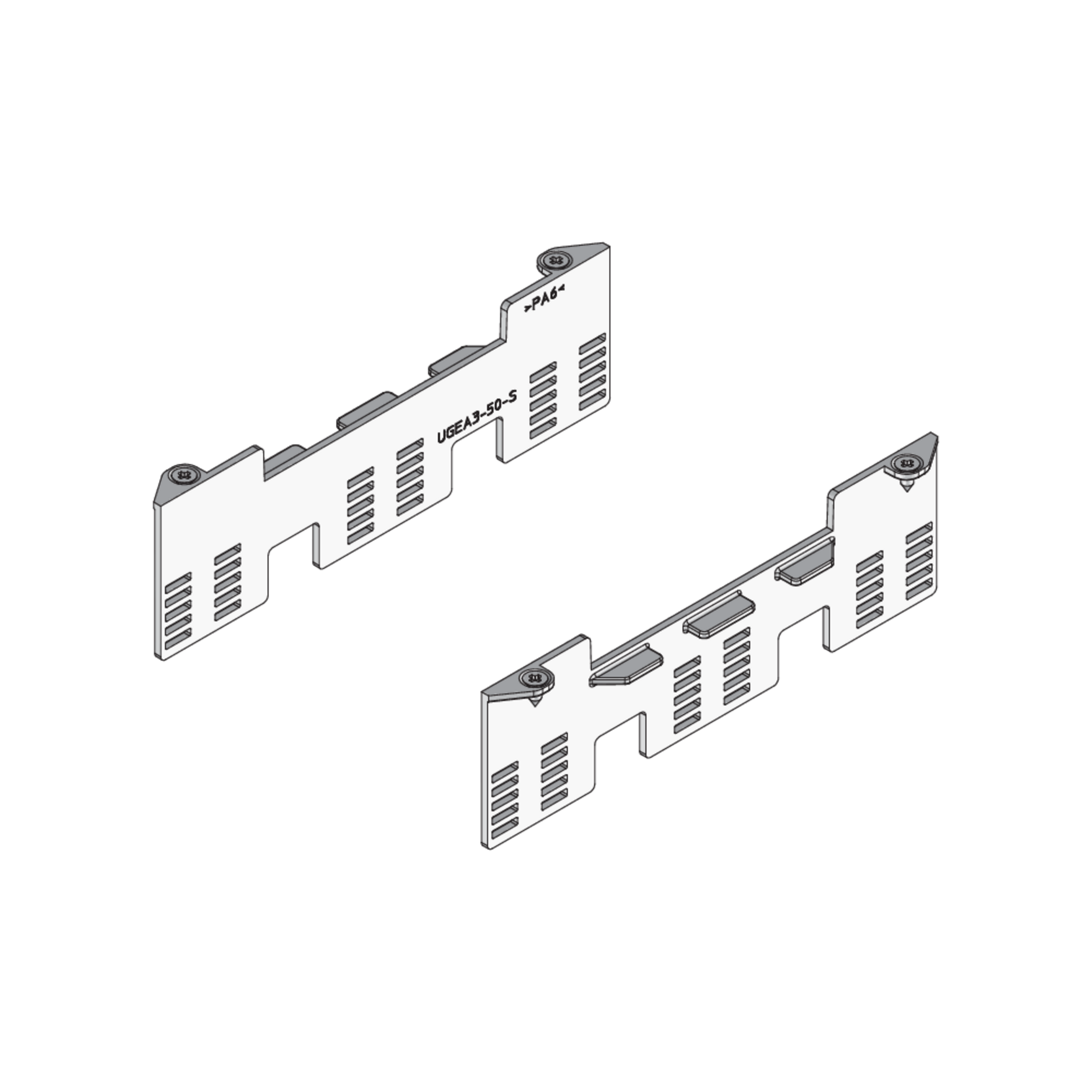

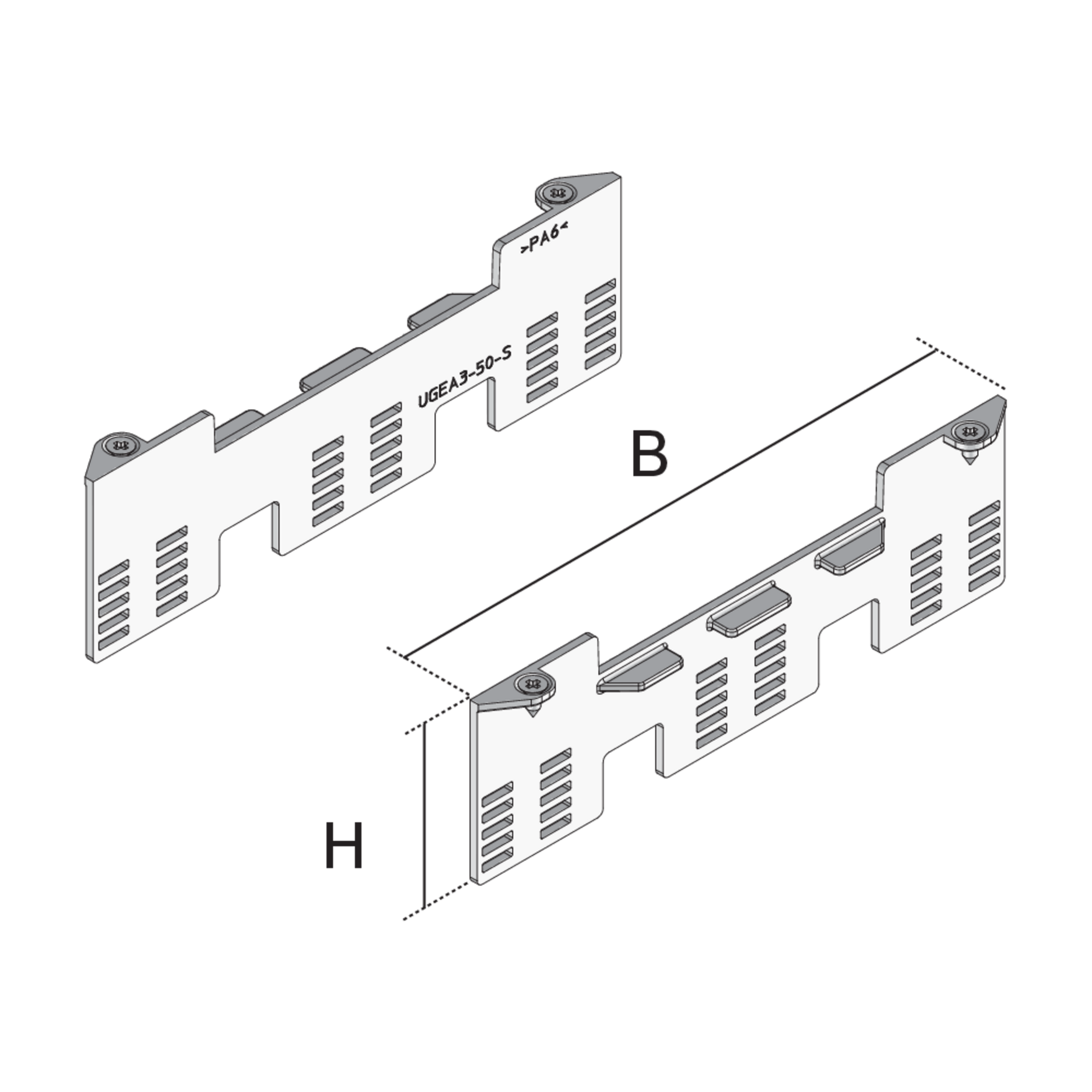

  • UGEA3-50-S
    Rastleiterset,
    Höhe
    56 mm
    Breite
    186 mm
    max. Anzahl installierbarer Gerätebecher
    3
    Farbe
    RAL 9011 (Graphitschwarz)
    Rastbereich
    20 mm
    Gewicht je Lagermengeneinheit
    0.050 kg
    Mehr Informationen

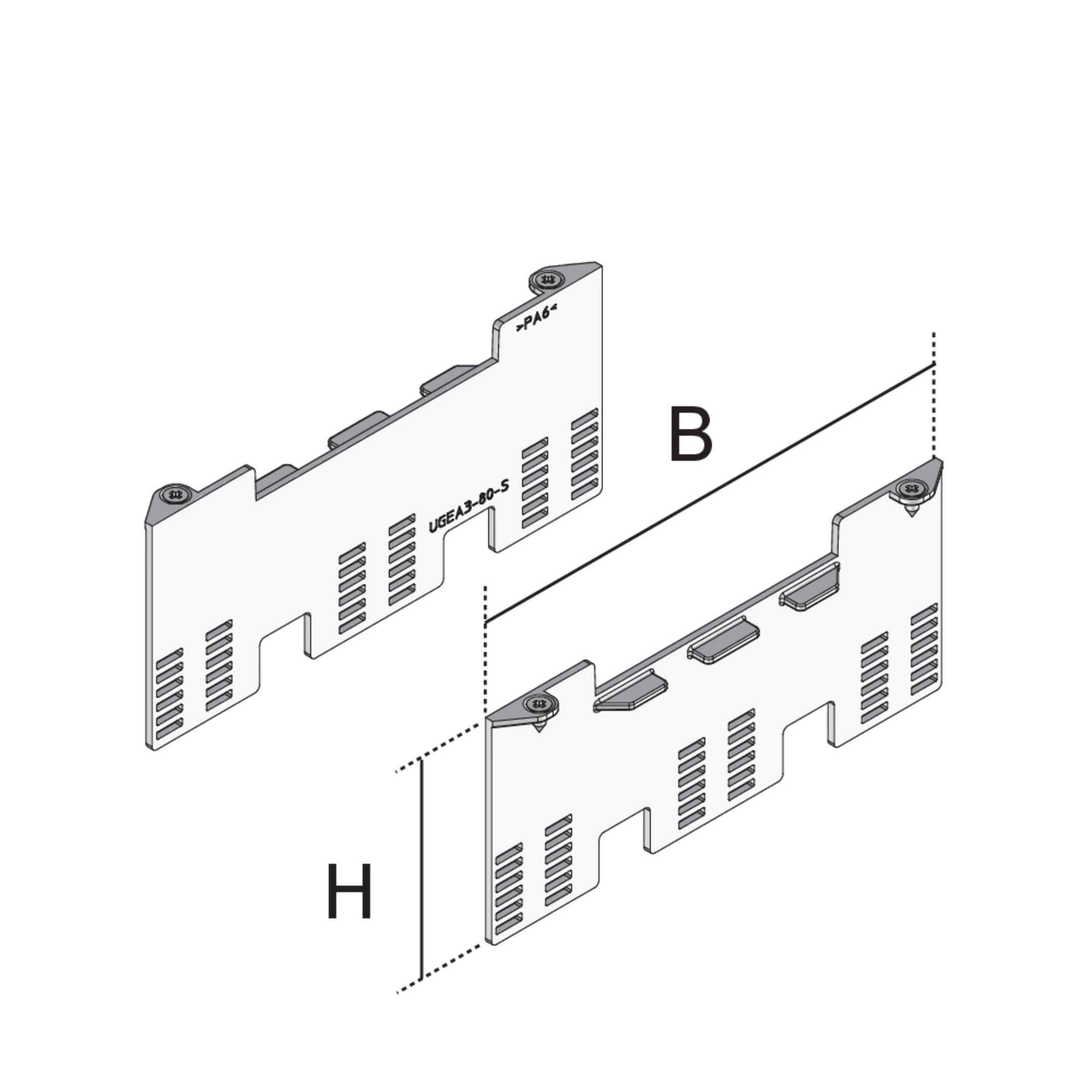

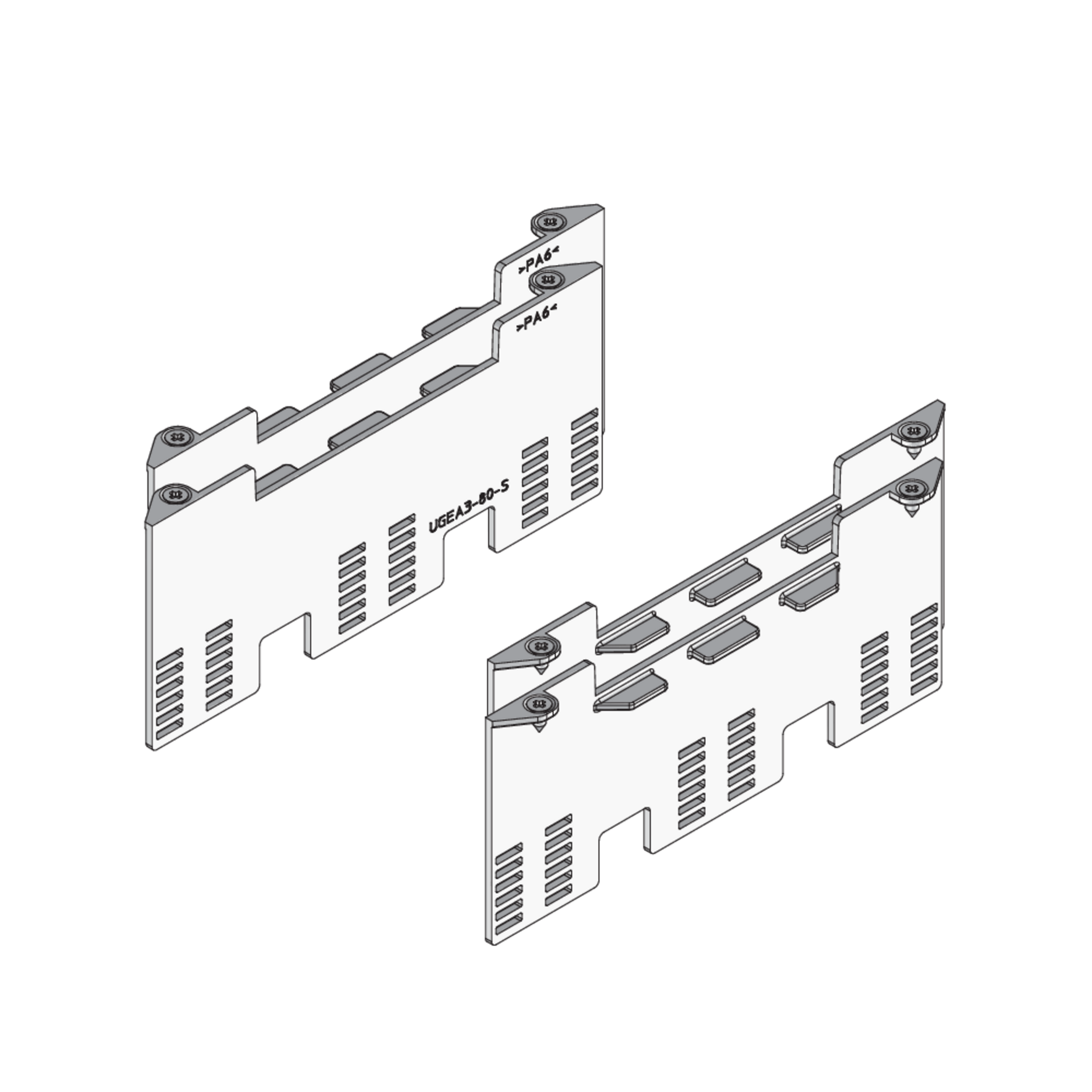

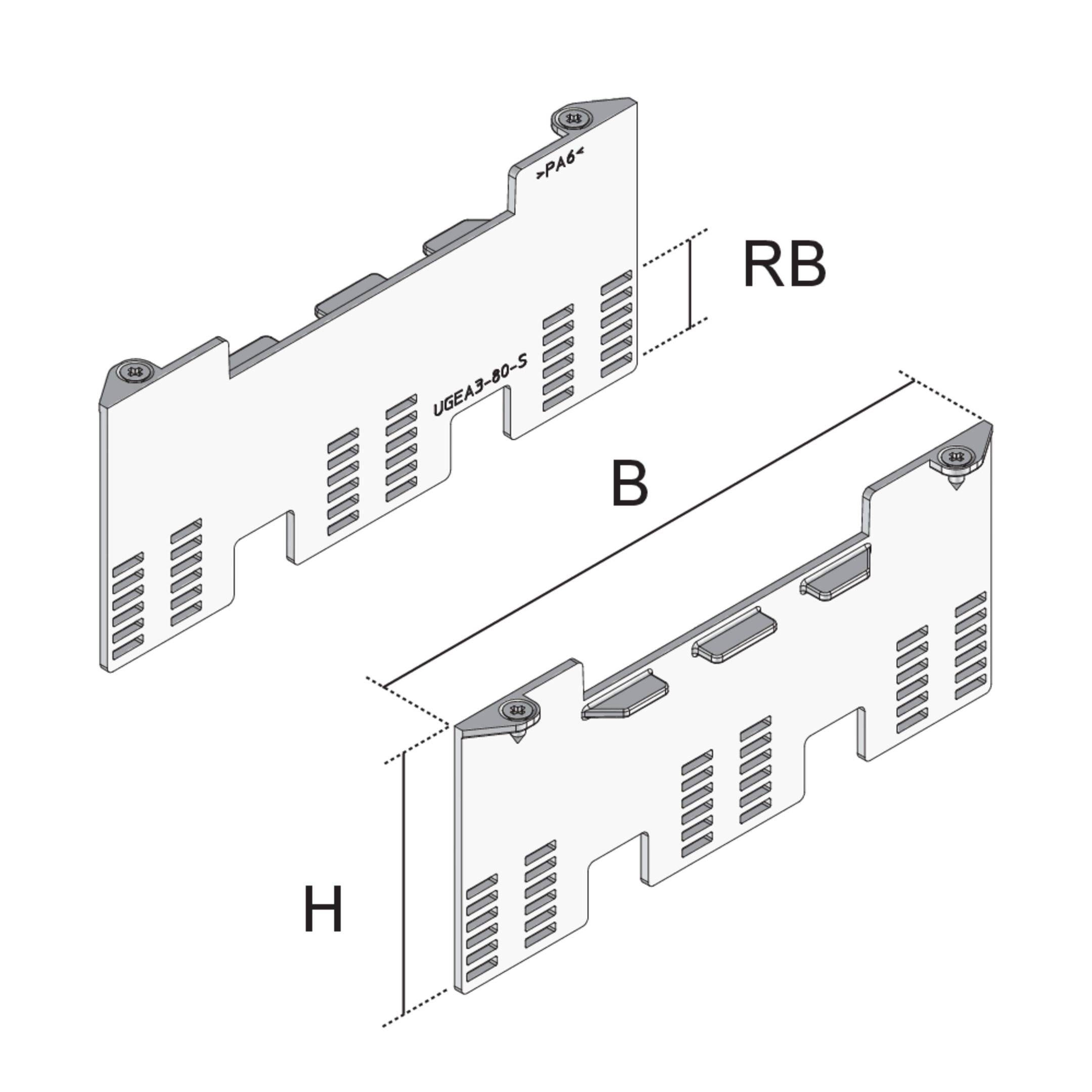

  • UGEA3-80-S
    Rastleiterset,
    Höhe
    81 mm
    Breite
    186 mm
    max. Anzahl installierbarer Gerätebecher
    3
    Farbe
    RAL 9011 (Graphitschwarz)
    Rastbereich
    25 mm
    Gewicht je Lagermengeneinheit
    0.078 kg
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106 KB

    de
    Download

  • EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    PDF, 46 KB

    de en

  • Einbaueinheiten - Technische Information

    Technische Information

    PDF, 14 MB

    de en

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

  • Hinweis Schutzarten und Bodenpflege

    Hinweis für Einbaueinheiten

    PDF, 332 KB

    de en

BIM- und CAD-Daten

  • BIM Daten Einbaueinheiten

    BIM Daten Einbaueinheiten

    ZIP, 13 MB

    de en

Inklusivzubehör
