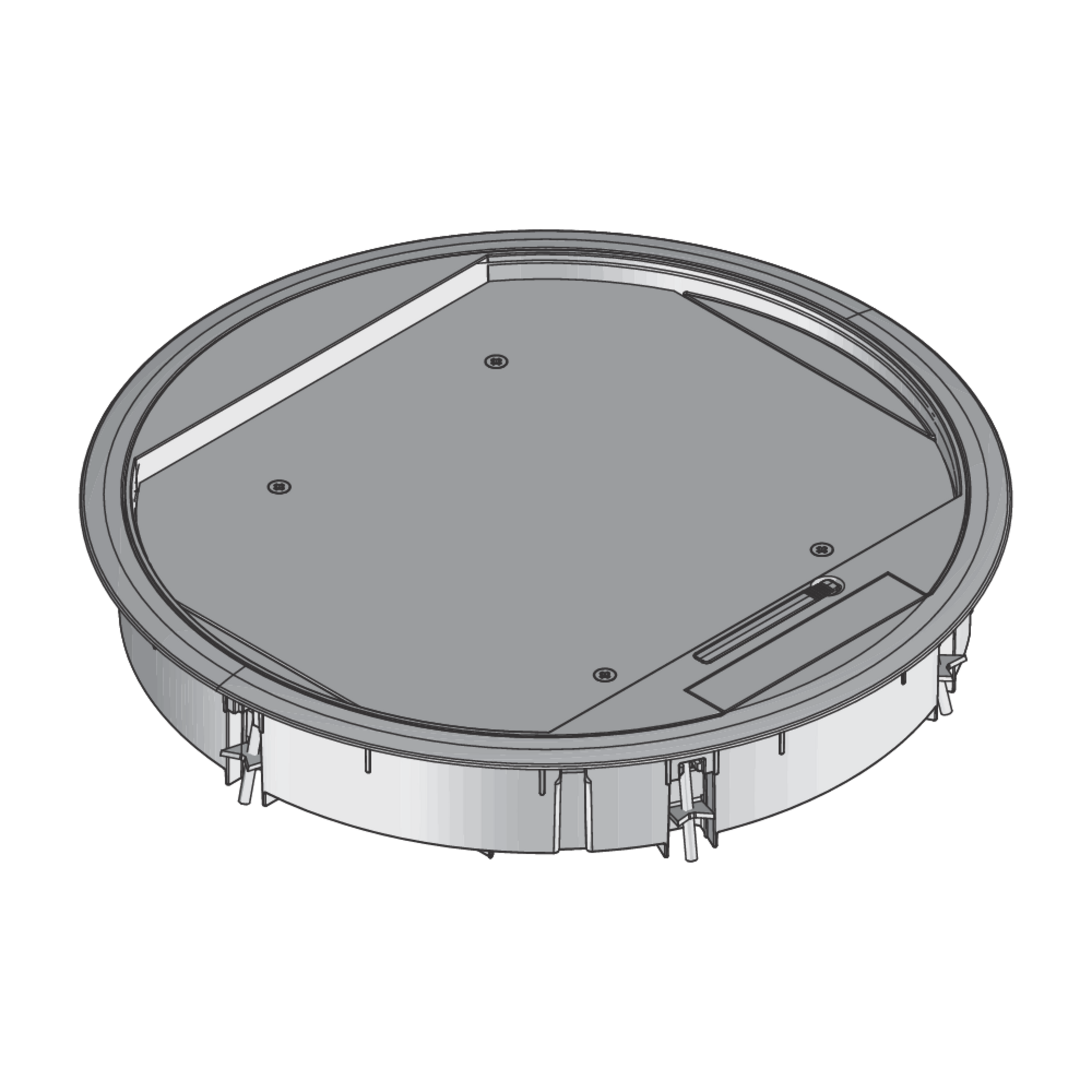

UEK3 R

Kunststoff-Klappdeckeleinheit, 3-fach, rund

Die Einbaueinheiten UEK3 R sind runde Klappdeckeleinheiten mit Teppichschutzrahmen, die in trocken gepflegten Räumen in Montagedeckeln, Bodendosen UBDHB und in Doppel- oder Hohlraumbodenöffnungen eingesetzt werden. Sie sind für Büroverkehrslasten ausgelegt und dienen, komplettierbar mit Rastleitern, dem stufenweisen Absenken von drei Gerätebechern. Die Einheiten haben bodenebene, 180° schwenkbare Bürstenleitungsauslässe, Öffnungshebel und die Universalkralle UDKS3-VR. Deckel und Rahmen sind aus Polyamid und die Einlage aus feuerverzinktem Stahlblech gefertigt. Sie besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 30, im genutzten Zustand einen IP-Schutzgrad von IP 20, eine Mindesteinbauhöhe von 63 mm, eine Maximalbelastung von 2 kN und ein Einbaumaß von 307 mm.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

H

Höhe

Hmin

min. Einbauhöhe

Pmax

max. Belastung

ØB

Einbaudurchmesser

Gerätebecher

max. Anzahl installierbarer Gerätebecher

ØE

Einbaumaß

Farbe

Farbe

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

T

Tiefe der Bodenbelagaussparung

G

Gewicht je Lagermengeneinheit
  • UEK3-R-G
    Einbaueinheit,
    Höhe
    58 mm
    min. Einbauhöhe
    65 mm
    max. Belastung
    2.00 kN
    Einbaudurchmesser
    330 mm
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    307 mm
    Farbe
    RAL 7011 (Eisengrau)
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    10 mm
    Gewicht je Lagermengeneinheit
    1.935 kg
    Inklusivzubehör
    Mehr Informationen
  • UEK3-R-S
    Einbaueinheit,
    Höhe
    58 mm
    min. Einbauhöhe
    65 mm
    max. Belastung
    2.00 kN
    Einbaudurchmesser
    330 mm
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    307 mm
    Farbe
    RAL 9011 (Graphitschwarz)
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    10 mm
    Gewicht je Lagermengeneinheit
    1.935 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106 KB

    de
    Download

  • EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    PDF, 46 KB

    de en

  • Einbaueinheiten - Technische Information

    Technische Information

    PDF, 14 MB

    de en

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

  • Hinweis Schutzarten und Bodenpflege

    Hinweis für Einbaueinheiten

    PDF, 332 KB

    de en

  • Montageanleitung Einbaueinheiten, rund aus Kunststoff

    Montageanleitung

    PDF, 491 KB

    de en

BIM- und CAD-Daten

  • BIM Daten Einbaueinheiten

    BIM Daten Einbaueinheiten

    ZIP, 13 MB

    de en

Inklusivzubehör
