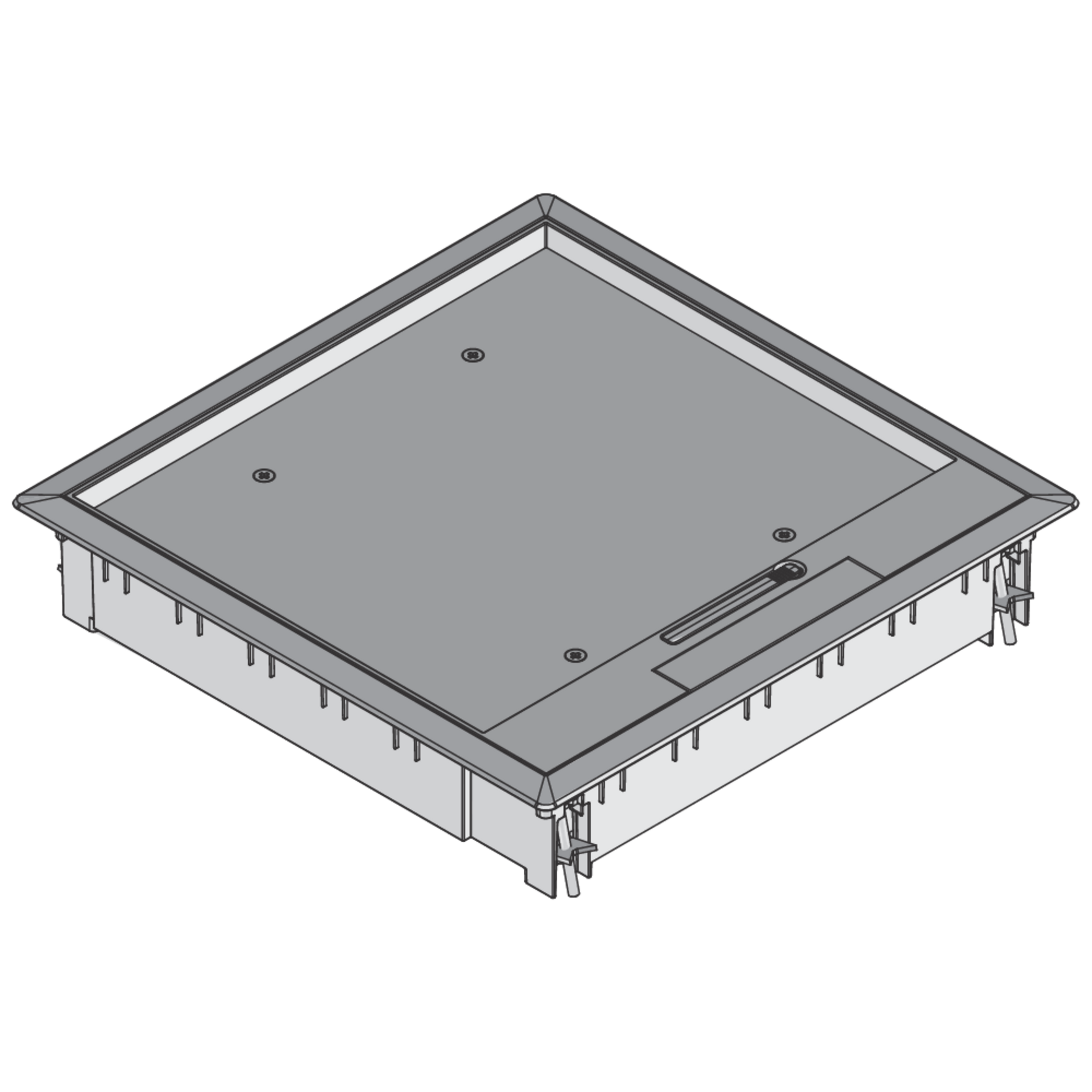

UEK3 V

Kunststoff-Klappdeckeleinheit, 3-fach, eckig

Die Einbaueinheiten UEK3 V sind viereckige Kunststoff-Klappdeckeleinheiten mit Teppichschutzrahmen, die in trocken gepflegten Räumen in Montagedeckeln, Bodendosen UBDHB und in Doppel- oder Hohlraumbodenöffnungen eingesetzt werden. Sie sind für Büroverkehrslasten ausgelegt und dienen dem Absenken von drei Gerätebechern um max. 30 mm. Die Einheiten haben bodenebene, 180° schwenkbare Bürstenleitungsauslässe, Öffnungshebel und Universalkrallensets. Deckel und Rahmen sind aus Polyamid in den Farben Graphitschwarz (RAL 9011) und Eisengrau (RAL 7011) gefertigt. Sie besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 30, im genutzten Zustand einen IP-Schutzgrad von IP 20, eine Mindesteinbauhöhe von 63 mm, Maximalbelastung von 2 kN und ein Einbaumaß von 260 x 260 mm.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmenDatenblatt herunterladen

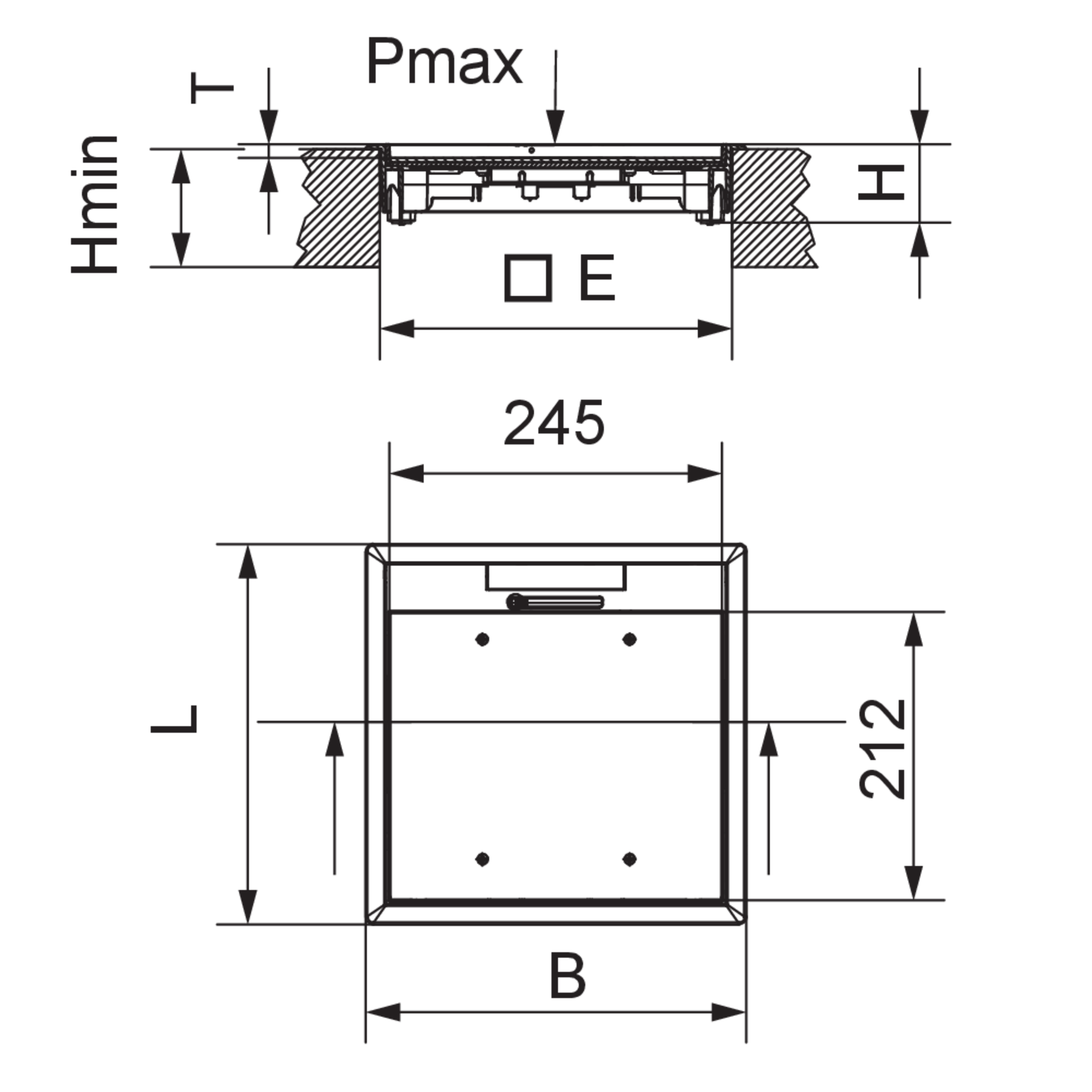

Varianten

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

L

Länge

Pmax

max. Belastung

Gerätebecher

max. Anzahl installierbarer Gerätebecher

E

Einbaumaß

Farbe

Farbe

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

T

Tiefe der Bodenbelagaussparung

G

Gewicht je Lagermengeneinheit

  • UEK3-V-G
    Einbaueinheit,
    Höhe
    58 mm
    min. Einbauhöhe
    63 mm
    Breite
    280 mm
    Länge
    280 mm
    max. Belastung
    2.00 kN
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    260 x 260 mm
    Farbe
    RAL 7011 (Eisengrau)
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    10 mm
    Gewicht je Lagermengeneinheit
    1.797 kg
    Included accessories
    Mehr Informationen
  • UEK3-V-S
    Einbaueinheit,
    Höhe
    58 mm
    min. Einbauhöhe
    63 mm
    Breite
    280 mm
    Länge
    280 mm
    max. Belastung
    2.00 kN
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    260 x 260 mm
    Farbe
    RAL 9011 (Graphitschwarz)
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Tiefe der Bodenbelagaussparung
    10 mm
    Gewicht je Lagermengeneinheit
    1.797 kg
    Included accessories
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
  • VDE/TÜV-Zulassung gemäß DIN EN 50085
  • Mit Prüfstempel Ø13/130 mm: 2/3 kN

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

    Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    • de

    • en

    Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106.06 KB

    • de

    Download

    EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    • de

    • en

    Einbaueinheiten - Technische Information

    Technische Information

    • de

    • en

    Unterflursysteme - Katalog

    Gesamtkatalog

    • de

    • en

    Hinweis Schutzarten und Bodenpflege

    Hinweis für Einbaueinheiten

    • de

    • en

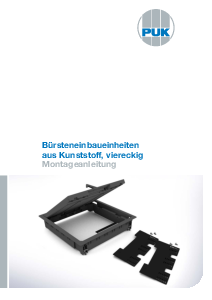

    Montageanleitung Einbaueinheiten, viereckig aus Kunststoff

    Montageanleitung

    • de

    • en

BIM- und CAD-Daten

    BIM Daten Einbaueinheiten

    • de

    • en

Inklusivzubehör
