UEBDM2 R WD

Edelstahl-Tubusdeckeleinheit, 2-fach, rund

Bei den Bauelementen UEBDM2 R WD handelt es sich um runde Tubusdeckeleinheiten mit Stoßkante zur Aufnahme von max. zwei Gerätebechern. Sie bestehen aus einem nivellierbaren Kassetteneinbaurahmen mit Tubusauslasskassette, verschraubtem Montagesatz und Gummidichtung. Die Einheiten eignen sich für den Einbau in Bodendosen UBDHB, Montagedeckeln und Doppel- oder Hohlraumbodenöffnungen in nass gepflegten Räumen mit Büroverkehrslasten. Kassette und Rahmen sind aus Edelstahl V2A gefertigt, der Montagesatz aus Aluminium. Sie besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 54, eine max. Belastbarkeit von 2 kN und sind mit einem Nivellierbereich von 55 mm, einem Einbaumaß von 260 mm und einer min. Einbauhöhe von 100 mm erhältlich.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

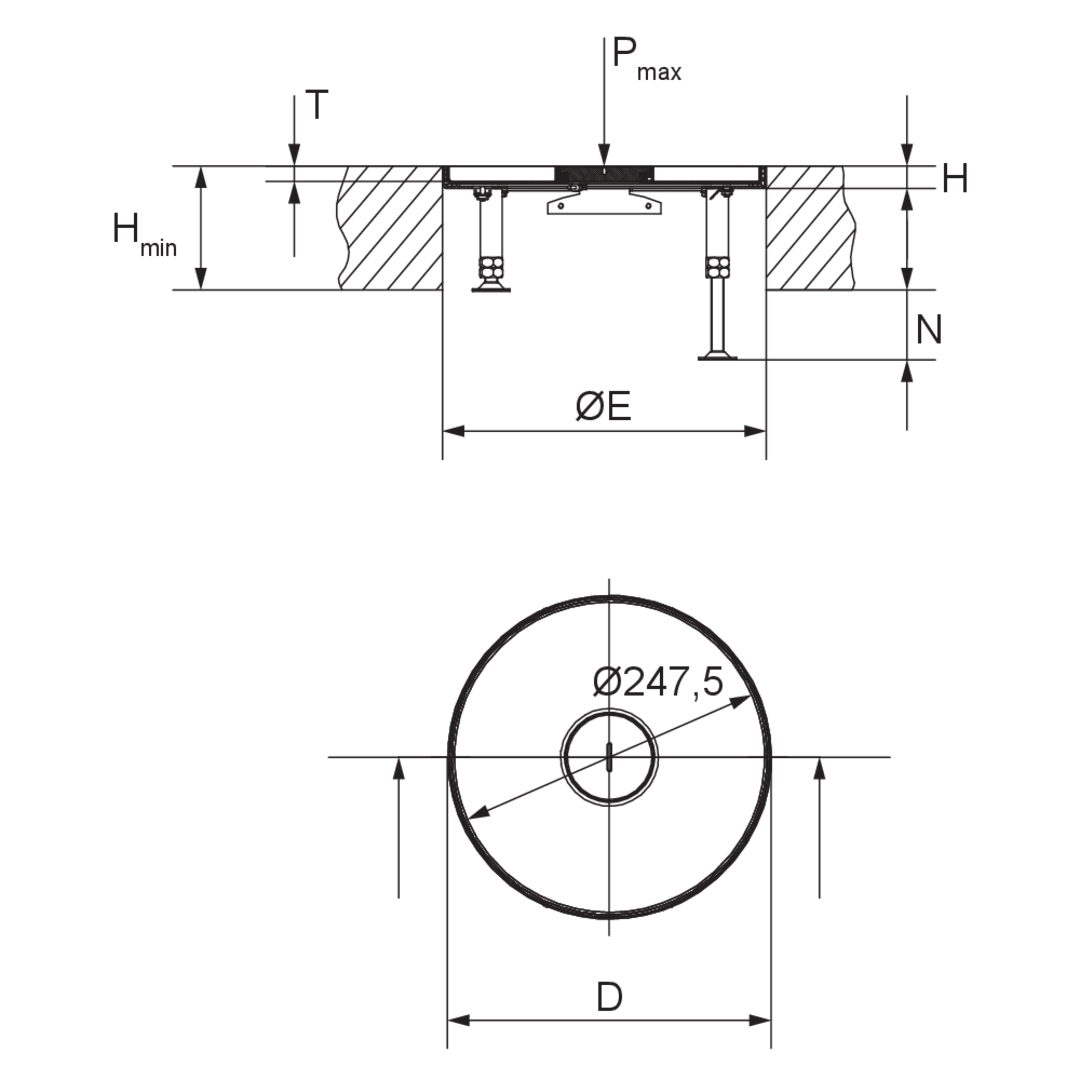

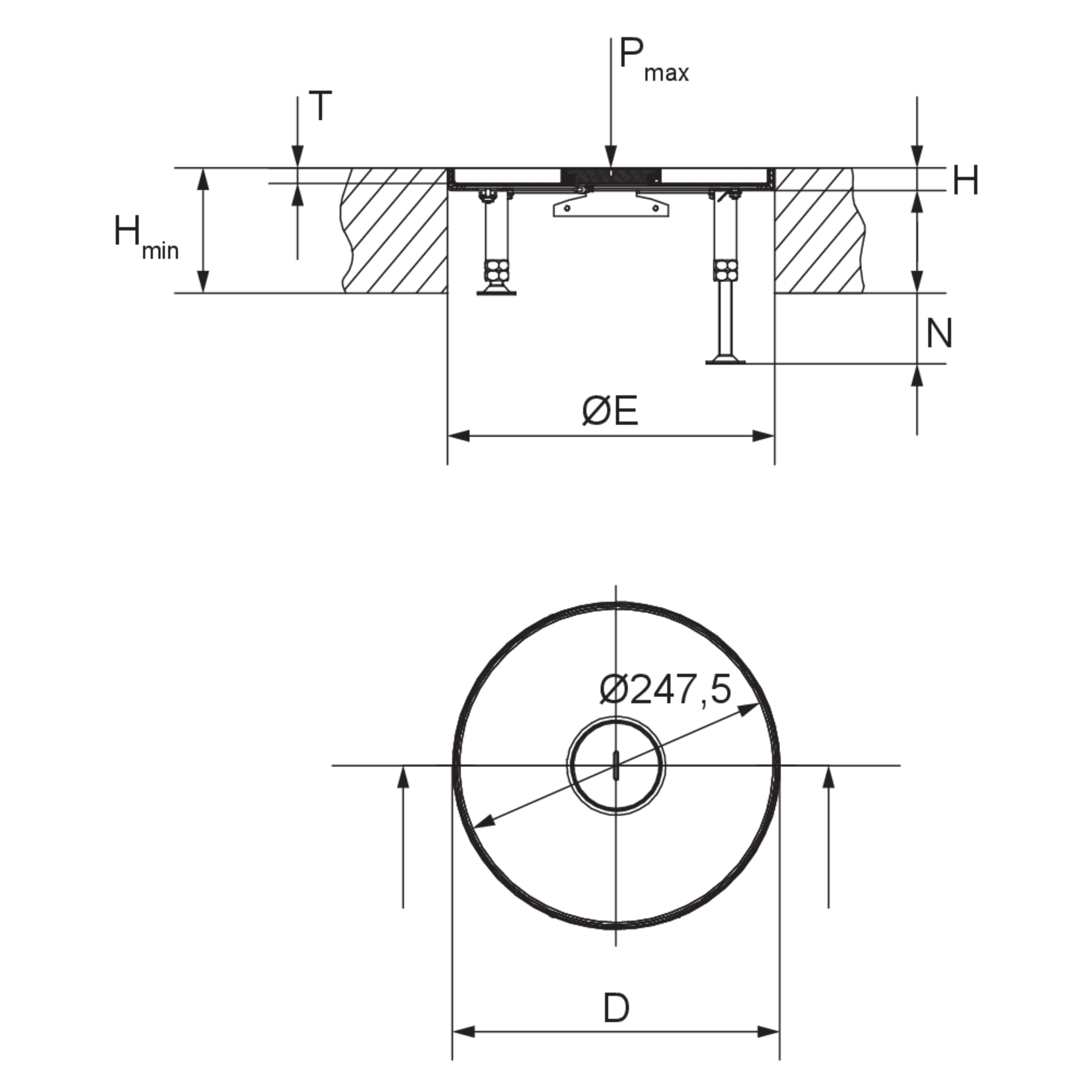

Artikel

H

Hmin

N

Pmax

ØB

Gerätebecher

ØE

IPg

IPn

T

G

Inklusivzubehör

  • UEBDM2 15-R-WD
    Kassetteneinheit,
    18 mm
    100 mm
    55 mm
    2.00 kN
    258 mm
    2
    260 mm
    IP 22
    IP 54
    12 mm
    2.136 kg
    Inklusivzubehör
    Mehr Informationen
  • UEBDM2 25-R-WD
    Kassetteneinheit,
    28 mm
    110 mm
    55 mm
    2.00 kN
    258 mm
    2
    260 mm
    IP 22
    IP 54
    22 mm
    2.574 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen
