UEBDM V WD

Edelstahl-Tubusdeckeleinheit, 3-fach, eckig

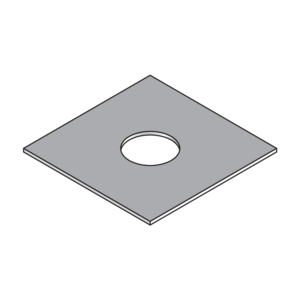

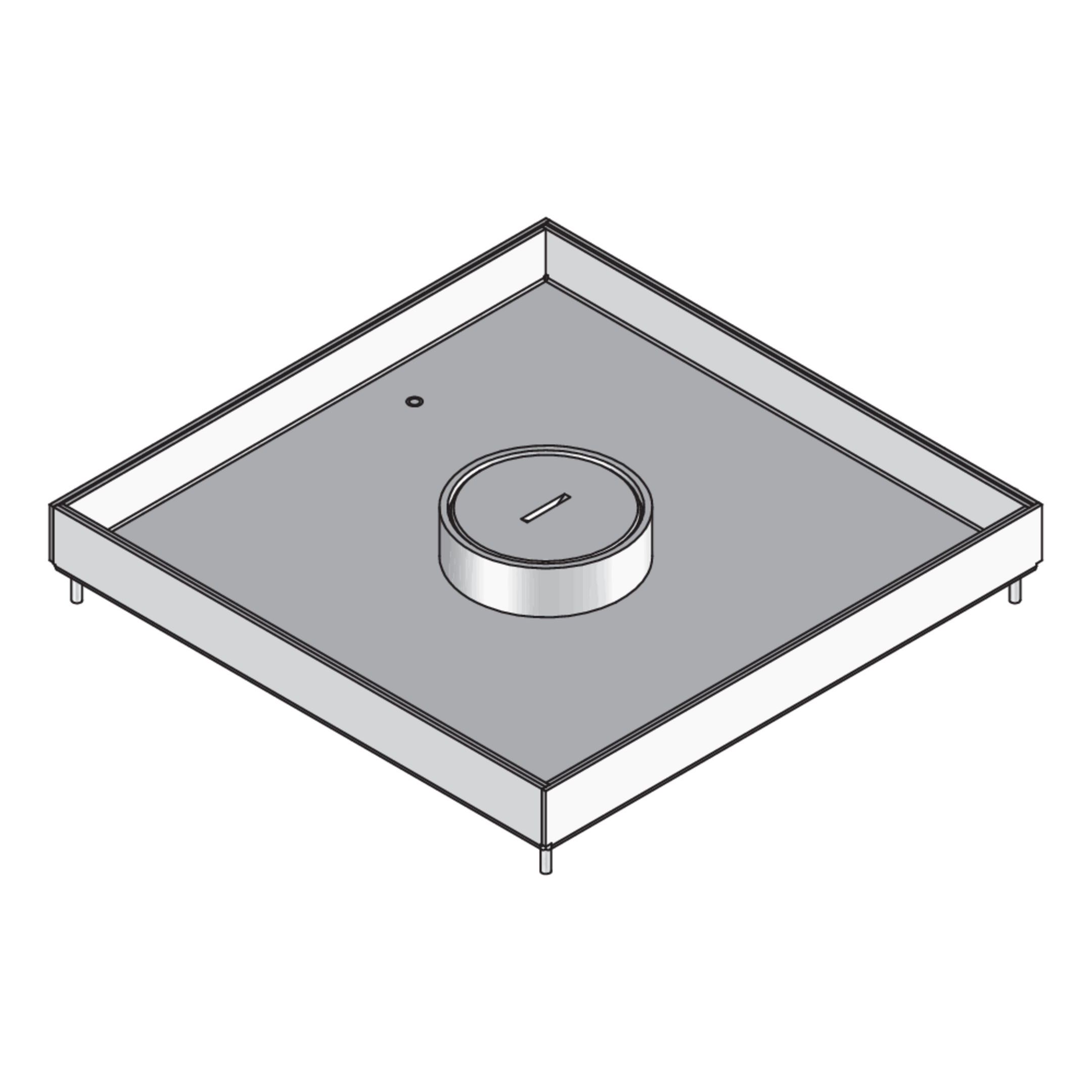

Bei den Bauelementen UEBDM V WD handelt es sich um viereckige Tubusdeckeleinheiten. Sie bestehe aus einem Kassetteneinbaurahmen mit Tubusauslass, verschraubtem Tubusmontagesatz und Gummidichtung und werden mithilfe von Kreuzschlitzschrauben in Bodendosen, Montagedeckel und Doppel- oder Hohlraumbodenöffnungen in nass gepflegten Räumen mit Büroverkehrslasten montiert. Dort nehmen max. 3 Gerätebecher bestückt mit Installationsgeräten auf. Die Einheiten sind aus Aluminium mit einem IP-Schutzgrad im nicht genutzten Zustand von IP 54, im genutzten Zustand einem IP-Schutzgrad von IP 22 und einer max. Belastung von 2 kN. Sie sind mit einem Einbaumaß von 261 x 261 mm erhältlich.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Messing

Artikel

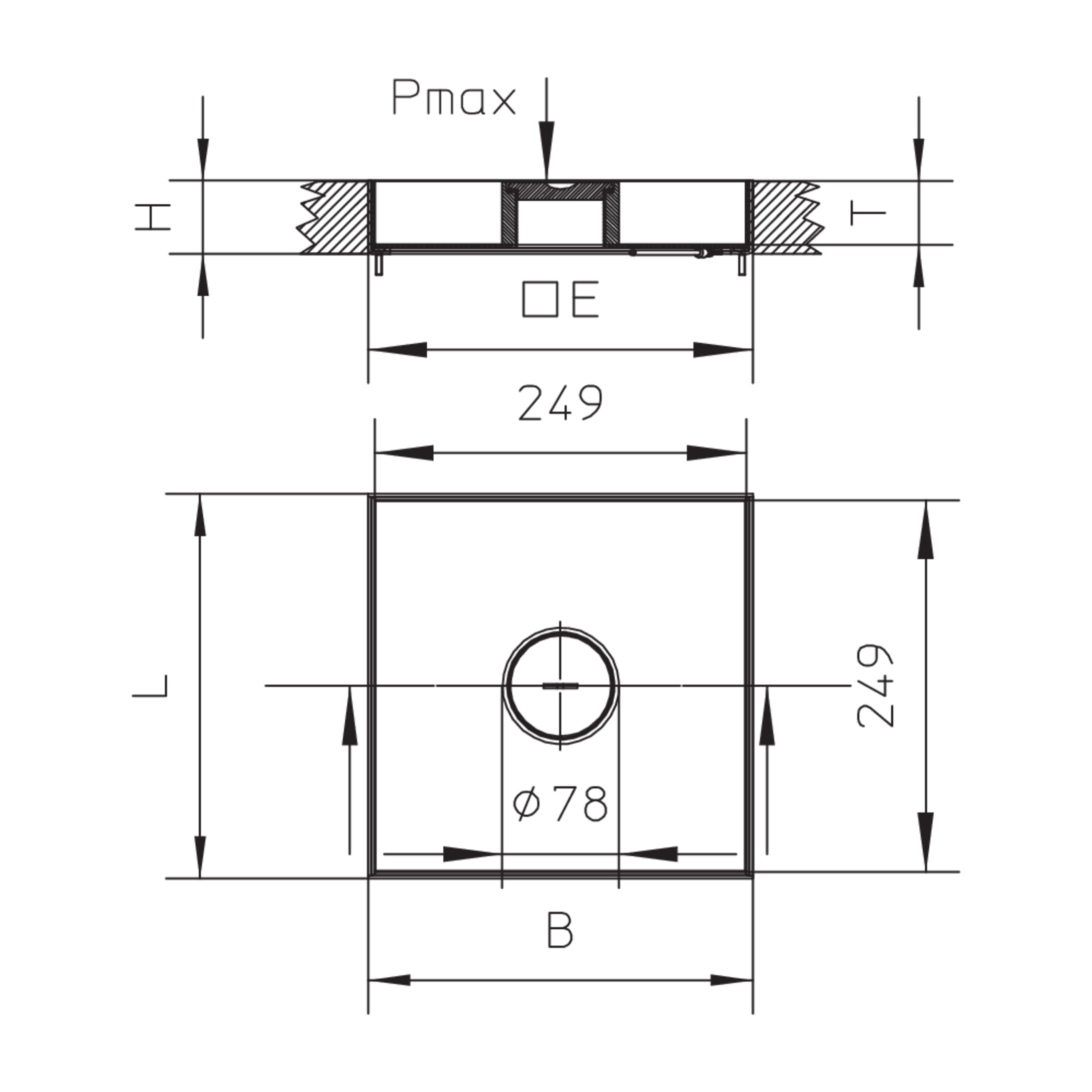

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

L

Länge

Pmax

max. Belastung

Gerätebecher

max. Anzahl installierbarer Gerätebecher

E

Einbaumaß

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

T

Tiefe der Bodenbelagaussparung

G

Gewicht je Lagermengeneinheit
  • UEBDM 25-V-WD MS
    Kassetteneinheit,
    Höhe
    29 mm
    min. Einbauhöhe
    95 mm
    Breite
    258 mm
    Länge
    258 mm
    max. Belastung
    2.00 kN
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    261 x 261 mm
    IP-Schutzgrad im genutzten Zustand
    IP 22
    IP-Schutzgrad im nicht genutzten Zustand
    IP 54
    Tiefe der Bodenbelagaussparung
    16.5 mm
    Gewicht je Lagermengeneinheit
    5.324 kg
    Inklusivzubehör
    Mehr Informationen
  • UEBDM 35-V-WD MS
    Kassetteneinheit,
    Höhe
    39 mm
    min. Einbauhöhe
    105 mm
    Breite
    258 mm
    Länge
    258 mm
    max. Belastung
    2.00 kN
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    261 x 261 mm
    IP-Schutzgrad im genutzten Zustand
    IP 22
    IP-Schutzgrad im nicht genutzten Zustand
    IP 54
    Tiefe der Bodenbelagaussparung
    26.5 mm
    Gewicht je Lagermengeneinheit
    5.847 kg
    Inklusivzubehör
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

L

Länge

Pmax

max. Belastung

Gerätebecher

max. Anzahl installierbarer Gerätebecher

E

Einbaumaß

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

T

Tiefe der Bodenbelagaussparung

G

Gewicht je Lagermengeneinheit
  • UEBDM 15-V-WD
    Kassetteneinheit,
    Höhe
    19 mm
    min. Einbauhöhe
    85 mm
    Breite
    258 mm
    Länge
    258 mm
    max. Belastung
    2.00 kN
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    261 x 261 mm
    IP-Schutzgrad im genutzten Zustand
    IP 22
    IP-Schutzgrad im nicht genutzten Zustand
    IP 54
    Tiefe der Bodenbelagaussparung
    12.5 mm
    Gewicht je Lagermengeneinheit
    1.817 kg
    Inklusivzubehör
    Mehr Informationen
  • UEBDM 25-V-WD
    Kassetteneinheit,
    Höhe
    29 mm
    min. Einbauhöhe
    95 mm
    Breite
    258 mm
    Länge
    258 mm
    max. Belastung
    2.00 kN
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    261 x 261 mm
    IP-Schutzgrad im genutzten Zustand
    IP 22
    IP-Schutzgrad im nicht genutzten Zustand
    IP 54
    Tiefe der Bodenbelagaussparung
    22.5 mm
    Gewicht je Lagermengeneinheit
    2.184 kg
    Inklusivzubehör
    Mehr Informationen
  • UEBDM 35-V-WD
    Kassetteneinheit,
    Höhe
    39 mm
    min. Einbauhöhe
    105 mm
    Breite
    258 mm
    Länge
    258 mm
    max. Belastung
    2.00 kN
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    261 x 261 mm
    IP-Schutzgrad im genutzten Zustand
    IP 22
    IP-Schutzgrad im nicht genutzten Zustand
    IP 54
    Tiefe der Bodenbelagaussparung
    32.5 mm
    Gewicht je Lagermengeneinheit
    2.562 kg
    Inklusivzubehör
    Mehr Informationen
  • UEBDM 45-V-WD
    Kassetteneinheit,
    Höhe
    49 mm
    min. Einbauhöhe
    115 mm
    Breite
    258 mm
    Länge
    258 mm
    max. Belastung
    2.00 kN
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    261 x 261 mm
    IP-Schutzgrad im genutzten Zustand
    IP 22
    IP-Schutzgrad im nicht genutzten Zustand
    IP 54
    Tiefe der Bodenbelagaussparung
    42.5 mm
    Gewicht je Lagermengeneinheit
    2.939 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
