UNE

Nivelliereinheit, blind, 3-fach, eckig

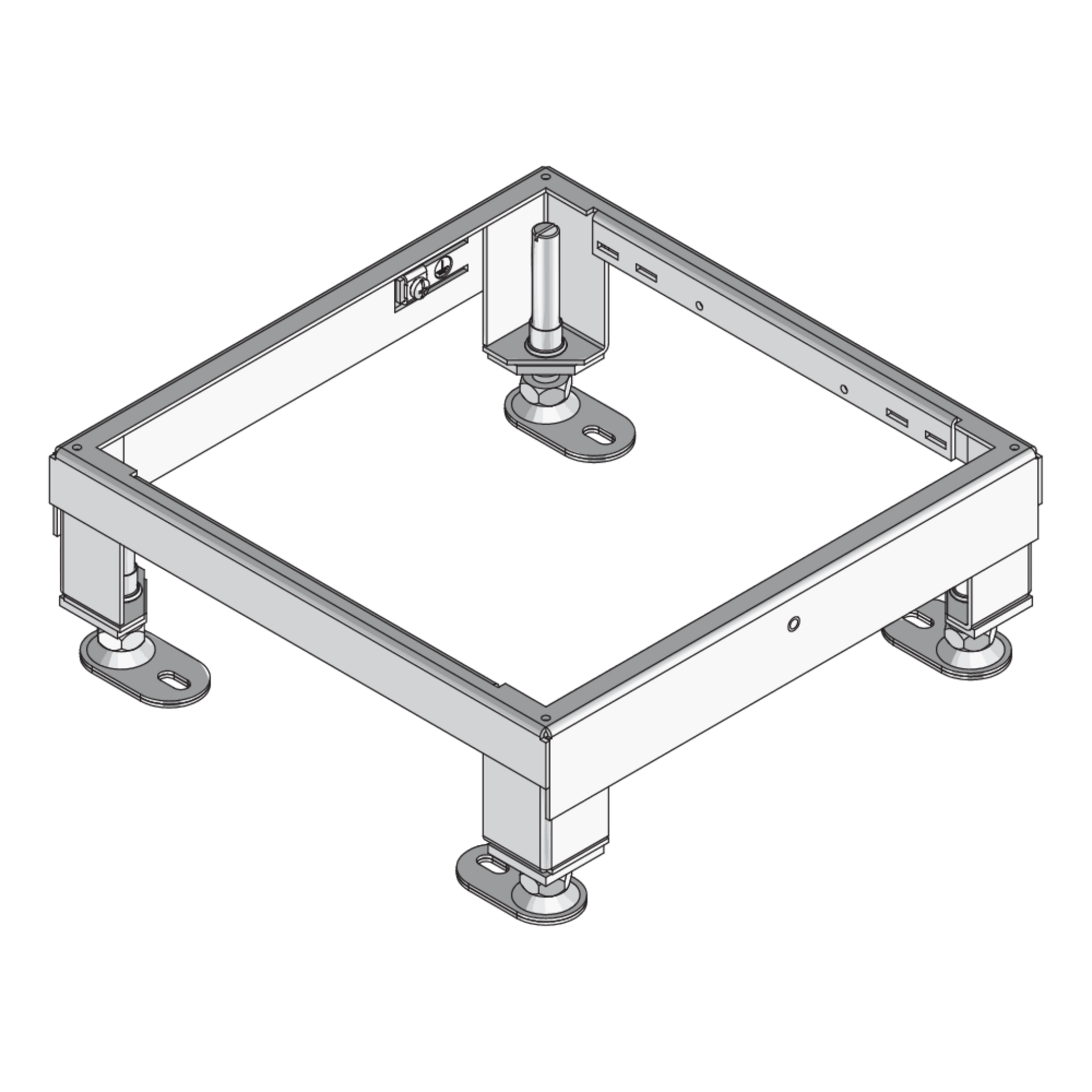

Bei den Bauelementen UNE handelt es sich um viereckige, blinde Nivelliereinheiten aus einem Stahlblechrahmen, innenliegender Nivellierung mit Nivellierfüßen und Erdungsklemmen. Die Einheiten werden, auf Edelstahlkassetten montiert, für Bodendosen, Montagedeckeln und Doppel- oder Hohlraumbodenöffnungen in Räume mit hohen Verkehrslasten verwendet. Sie sind aus sendzimir-feuerverzinktem Stahl (DIN EN 10346) gefertigt und besitzen ein Einbaumaß von 261 x 261 mm.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmenDatenblatt herunterladen

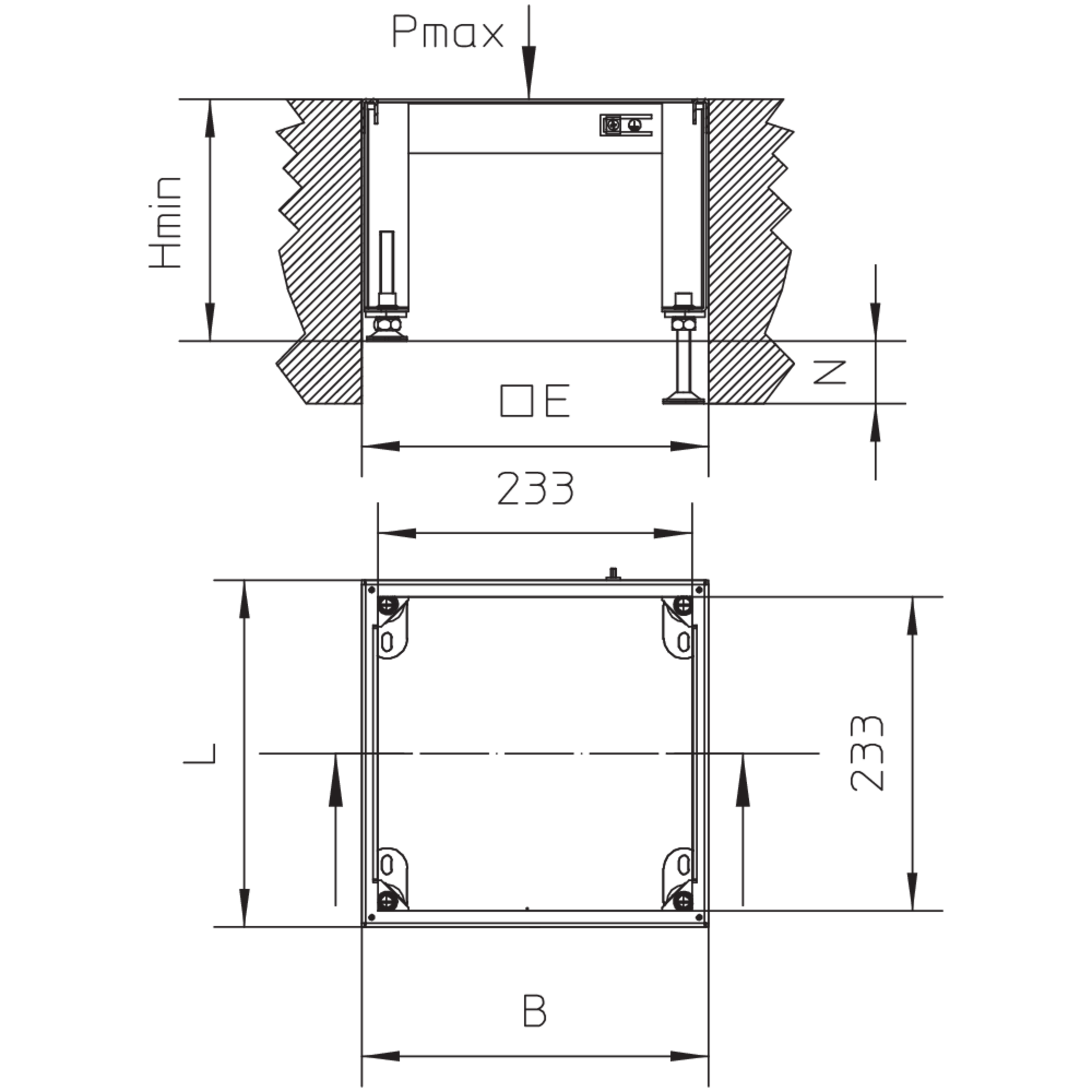

Varianten

Artikel

Hmin

min. Einbauhöhe

B

Breite

L

Länge

N

Nivellierbereich

Pmax

max. Belastung

E

Einbaumaß

G

Gewicht je Lagermengeneinheit

  • UNE 260V-100S
    Nivelliereinheit,
    min. Einbauhöhe
    135 mm
    Breite
    258 mm
    Länge
    258 mm
    Nivellierbereich
    45 mm
    max. Belastung
    20.00 kN
    Einbaumaß
    261 x 261 mm
    Gewicht je Lagermengeneinheit
    1.648 kg
    Mehr Informationen
  • UNE 260V-155S
    Nivelliereinheit,
    min. Einbauhöhe
    155 mm
    Breite
    258 mm
    Länge
    258 mm
    Nivellierbereich
    95 mm
    max. Belastung
    10.00 kN
    Einbaumaß
    261 x 261 mm
    Gewicht je Lagermengeneinheit
    1.764 kg
    Mehr Informationen
  • UNE 260V-210S
    Nivelliereinheit,
    min. Einbauhöhe
    212 mm
    Breite
    258 mm
    Länge
    258 mm
    Nivellierbereich
    100 mm
    max. Belastung
    10.00 kN
    Einbaumaß
    261 x 261 mm
    Gewicht je Lagermengeneinheit
    2.036 kg
    Mehr Informationen
  • UNE 260V-30S
    Nivelliereinheit,
    min. Einbauhöhe
    65 mm
    Breite
    258 mm
    Länge
    258 mm
    Nivellierbereich
    25 mm
    max. Belastung
    20.00 kN
    Einbaumaß
    261 x 261 mm
    Gewicht je Lagermengeneinheit
    1.364 kg
    Mehr Informationen
  • UNE 260V-60S
    Nivelliereinheit,
    min. Einbauhöhe
    90 mm
    Breite
    258 mm
    Länge
    258 mm
    Nivellierbereich
    45 mm
    max. Belastung
    20.00 kN
    Einbaumaß
    261 x 261 mm
    Gewicht je Lagermengeneinheit
    1.472 kg
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
  • VDE/TÜV-Zulassung gemäß DIN EN 50085
