UEBDM R WD

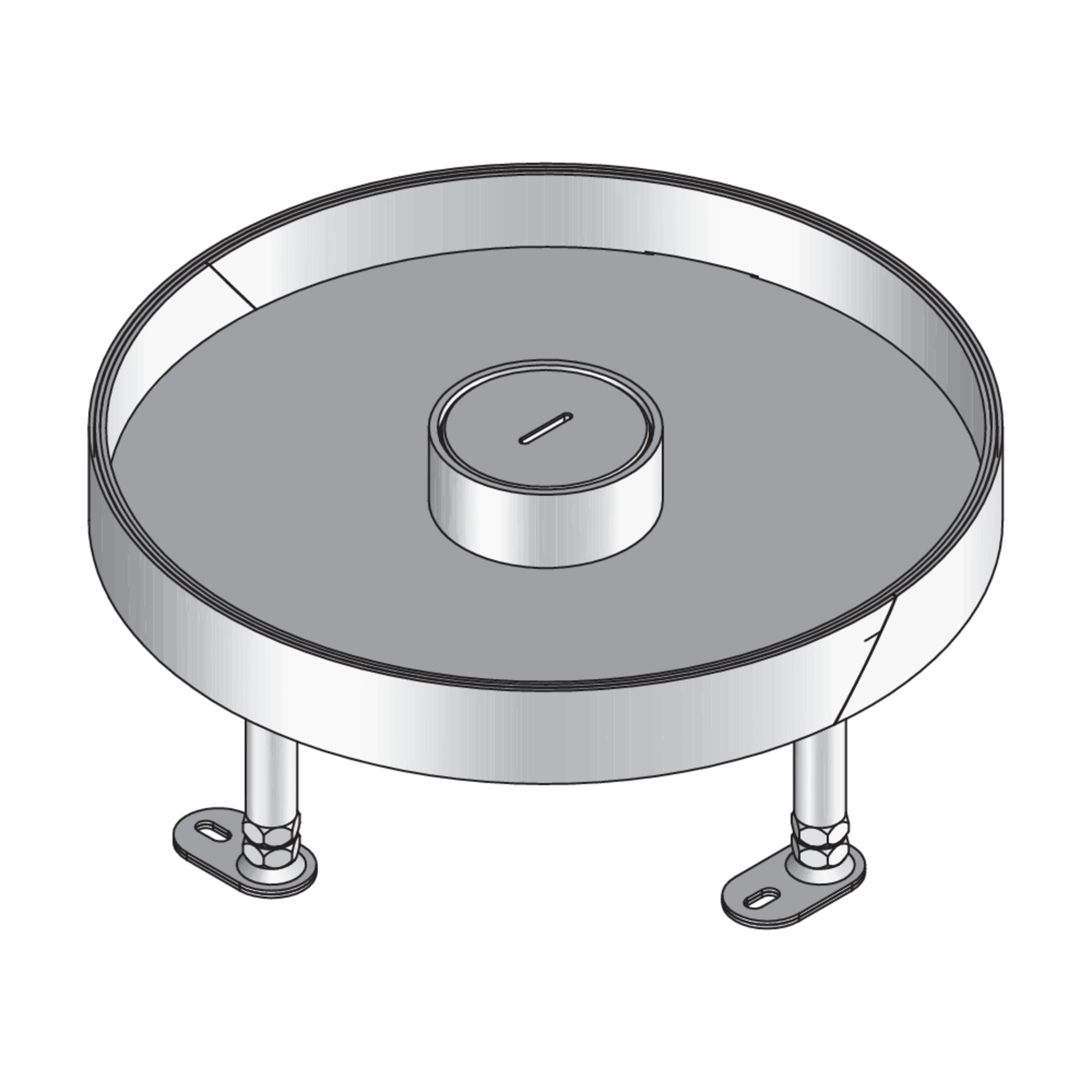

Edelstahl-Tubusdeckeleinheit, 3-fach, rund

Bei UEBDM R WD handelt es sich um runde Tubusdeckeleinheiten mit Stoßkante Aufnahme von max. drei Gerätebechern. Sie bestehen aus nivellierbaren Kassetteneinbaurahmen mit Tubusauslasskassette, einem verschraubten Montagesatz aus anodiertem Aluminium und einer Gummidichtung. Die Einheiten eignen sich für nass gepflegte Räume mit Büroverkehrslasten. Dort werden sie in Bodendosen, Montagedeckeln und Doppel-oder Hohlraumbodenöffnungen eingebaut. Die Kassette, der Rahmen und das Bodenblech werden aus Edelstahl V2A gefertigt, besitzen einen IP-Schutzgrad im nicht genutzten Zustand von IP 54, eine max. Belastbarkeit von 2 kN und mit einem Nivellierbereich von 55 mm, Einbaumaß von 307 mm und einer Breite von 305 mm erhältlich.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

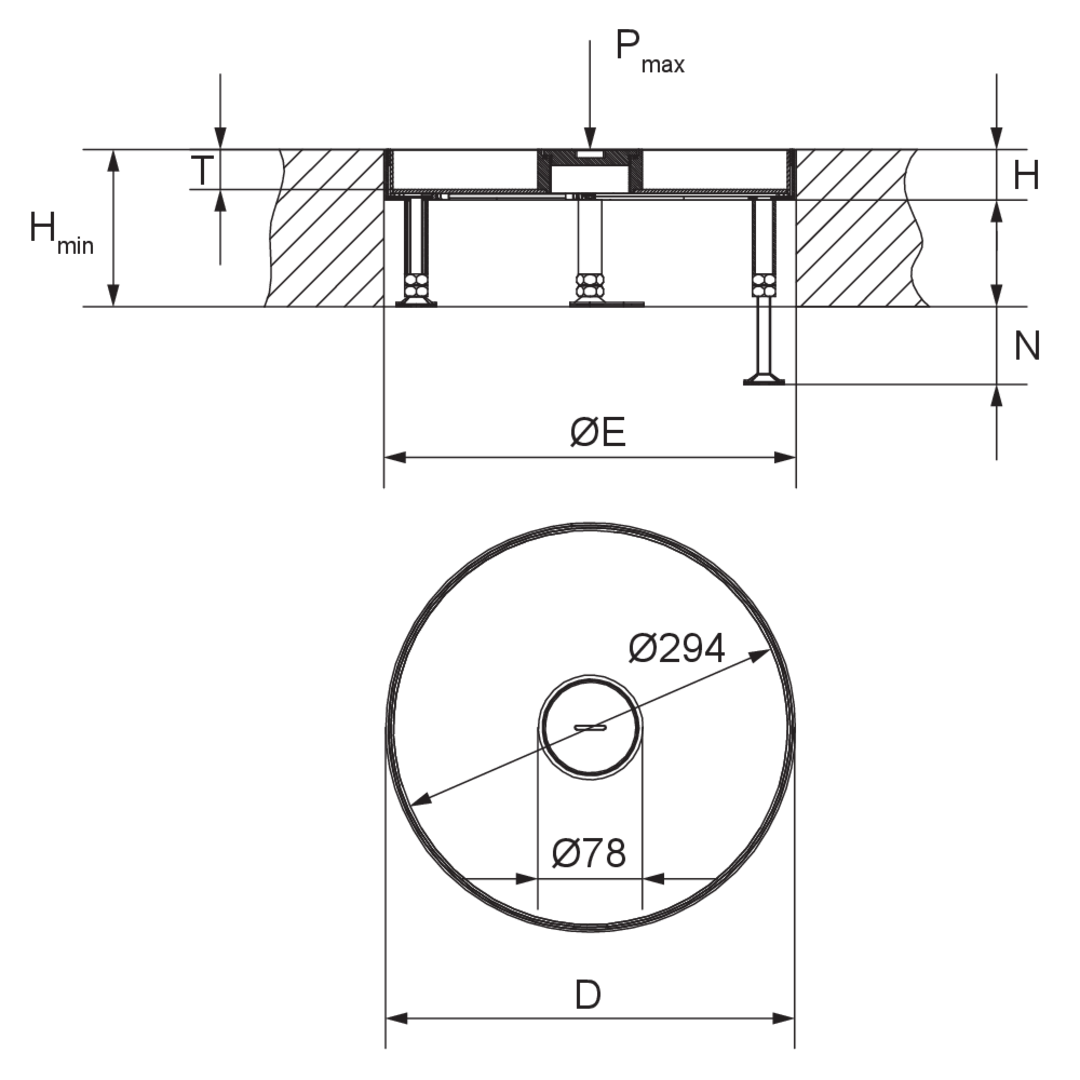

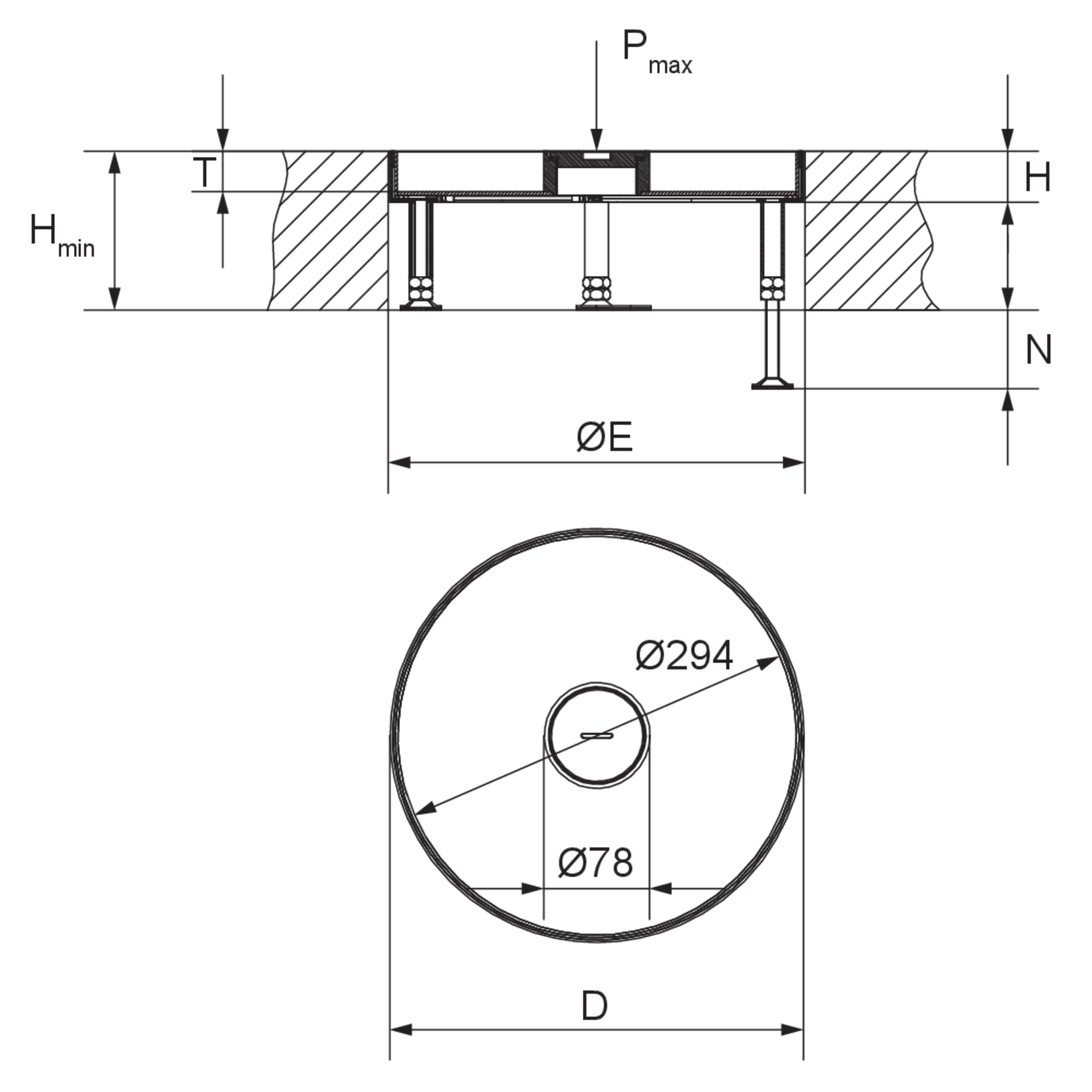

Artikel

H

Höhe

Hmin

min. Einbauhöhe

N

Nivellierbereich

Pmax

max. Belastung

ØB

Einbaudurchmesser

Gerätebecher

max. Anzahl installierbarer Gerätebecher

ØE

Einbaumaß

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

T

Tiefe der Bodenbelagaussparung

G

Gewicht je Lagermengeneinheit
  • UEBDM 15-R-WD
    Kassetteneinheit,
    19 mm
    100 mm
    55 mm
    2.00 kN
    304 mm
    3
    307 mm
    IP 22
    IP 54
    12 mm
    2.499 kg
    Inklusivzubehör
    Mehr Informationen
  • UEBDM 25-R-WD
    Kassetteneinheit,
    29 mm
    110 mm
    55 mm
    2.00 kN
    304 mm
    3
    307 mm
    IP 22
    IP 54
    22 mm
    2.810 kg
    Inklusivzubehör
    Mehr Informationen
  • UEBDM 35-R-WD
    Kassetteneinheit,
    38 mm
    117 mm
    55 mm
    2.00 kN
    305 mm
    3
    307 mm
    IP 22
    IP 54
    30 mm
    3.119 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
