Art.-Nr. RB45 60-50S

Kabelrinnen-Bogen 45°

Kabelrinnen-Bogen, Höhe = 60 mm

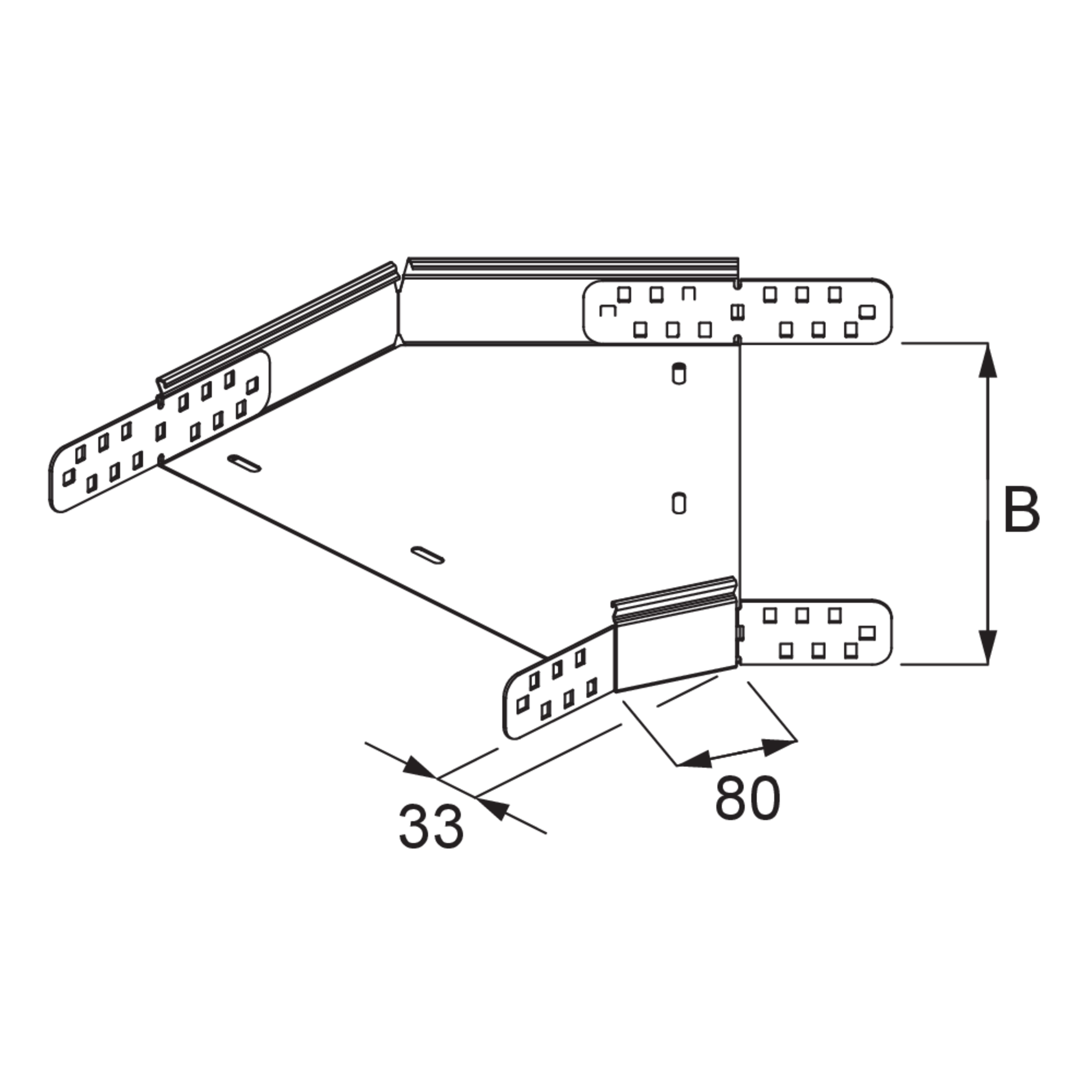

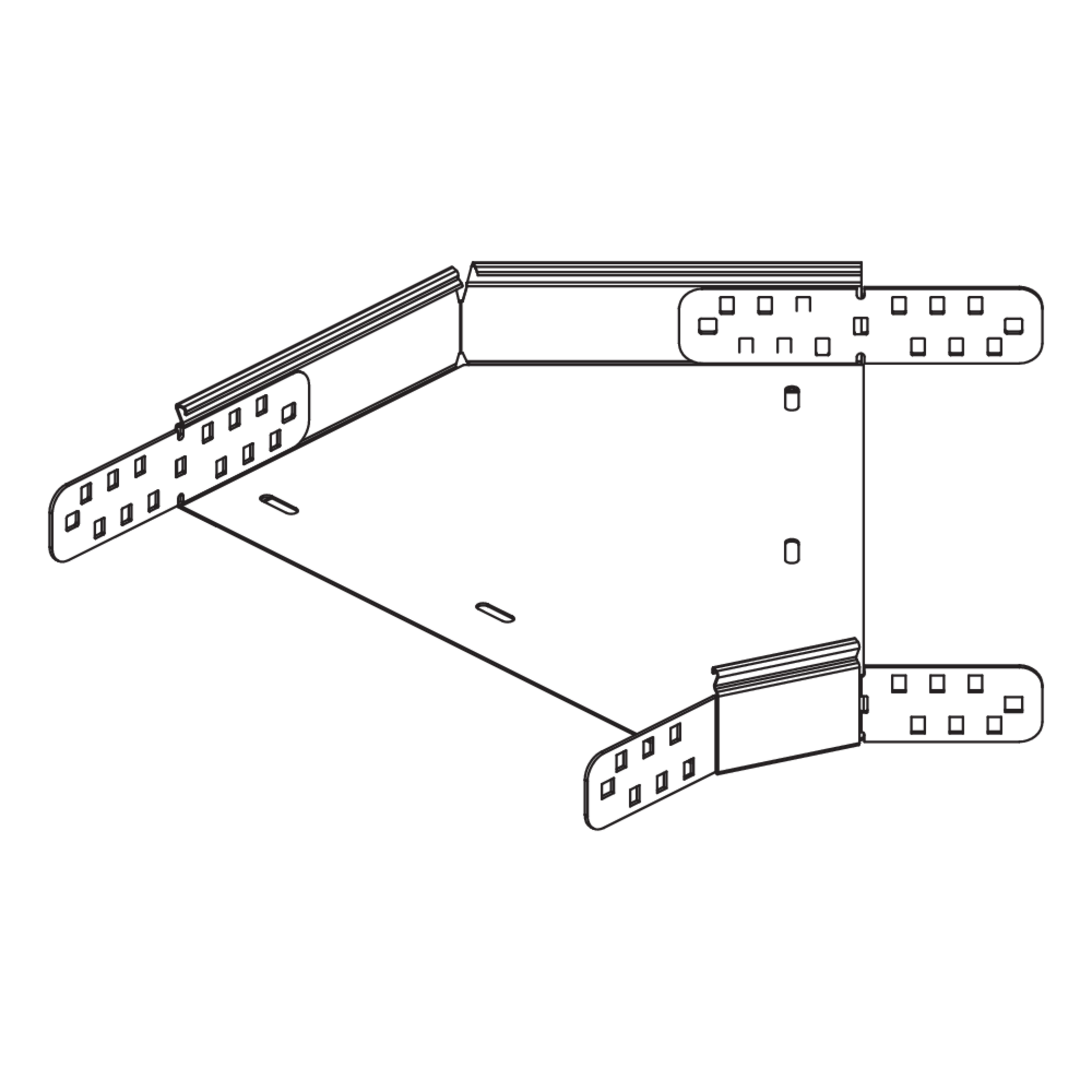

Die Kabelrinnen-Bögen RB45 60 ermöglichen horizontale Richtungsänderungen der Kabelführung um 45°. Sie eignen sich für Kabelrinnen mit Seitenhöhen von 60 mm und verfügen über integrierte Seitenverbinder. Mithilfe eines Bodenverbinders VB wird der Bogen in die Kabelrinne eingeschoben und verschraubt. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Art.-Nr.
RB45 60-50S
Höhe
60 mm
Breite
500 mm
Richtungsänderung
Horizontal
Winkel
45°
Gewicht je Lagermengeneinheit
2.324 kg
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

B

Richtung

W

G

Inklusivzubehör

  • RB45 60-10S
    Kabelrinnen-Bogen 45°
    60 mm
    100 mm
    Horizontal
    45°
    0.692 kg
    Inklusivzubehör
    Mehr Informationen
  • RB45 60-15S
    Kabelrinnen-Bogen 45°
    60 mm
    150 mm
    Horizontal
    45°
    0.815 kg
    Inklusivzubehör
    Mehr Informationen
  • RB45 60-20S
    Kabelrinnen-Bogen 45°
    60 mm
    200 mm
    Horizontal
    45°
    0.961 kg
    Inklusivzubehör
    Mehr Informationen
  • RB45 60-30S
    Kabelrinnen-Bogen 45°
    60 mm
    300 mm
    Horizontal
    45°
    1.374 kg
    Inklusivzubehör
    Mehr Informationen
  • RB45 60-40S
    Kabelrinnen-Bogen 45°
    60 mm
    400 mm
    Horizontal
    45°
    1.809 kg
    Inklusivzubehör
    Mehr Informationen
  • RB45 60-50S
    Kabelrinnen-Bogen 45°
    60 mm
    500 mm
    Horizontal
    45°
    2.324 kg
    Inklusivzubehör
    Mehr Informationen
  • RB45 60-60S
    Kabelrinnen-Bogen 45°
    60 mm
    600 mm
    Horizontal
    45°
    2.924 kg
    Inklusivzubehör
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

B

Richtung

W

G

Inklusivzubehör

  • RB45 60-10F
    Kabelrinnen-Bogen 45°
    60 mm
    100 mm
    Horizontal
    45°
    0.742 kg
    Inklusivzubehör
    Mehr Informationen
  • RB45 60-20F
    Kabelrinnen-Bogen 45°
    60 mm
    200 mm
    Horizontal
    45°
    1.030 kg
    Inklusivzubehör
    Mehr Informationen
  • RB45 60-30F
    Kabelrinnen-Bogen 45°
    60 mm
    300 mm
    Horizontal
    45°
    1.472 kg
    Inklusivzubehör
    Mehr Informationen
  • RB45 60-40F
    Kabelrinnen-Bogen 45°
    60 mm
    400 mm
    Horizontal
    45°
    1.938 kg
    Inklusivzubehör
    Mehr Informationen
  • RB45 60-50F
    Kabelrinnen-Bogen 45°
    60 mm
    500 mm
    Horizontal
    45°
    2.489 kg
    Inklusivzubehör
    Mehr Informationen
  • RB45 60-60F
    Kabelrinnen-Bogen 45°
    60 mm
    600 mm
    Horizontal
    45°
    3.131 kg
    Inklusivzubehör
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

B

Richtung

W

G

Inklusivzubehör

  • RB45 60-10E
    Kabelrinnen-Bogen 45°
    60 mm
    100 mm
    Horizontal
    45°
    0.614 kg
    Inklusivzubehör
    Mehr Informationen
  • RB45 60-20E
    Kabelrinnen-Bogen 45°
    60 mm
    200 mm
    Horizontal
    45°
    0.884 kg
    Inklusivzubehör
    Mehr Informationen
  • RB45 60-30E
    Kabelrinnen-Bogen 45°
    60 mm
    300 mm
    Horizontal
    45°
    1.286 kg
    Inklusivzubehör
    Mehr Informationen
  • RB45 60-40E
    Kabelrinnen-Bogen 45°
    60 mm
    400 mm
    Horizontal
    45°
    1.724 kg
    Inklusivzubehör
    Mehr Informationen
  • RB45 60-50E
    Kabelrinnen-Bogen 45°
    60 mm
    500 mm
    Horizontal
    45°
    2.242 kg
    Inklusivzubehör
    Mehr Informationen
  • RB45 60-60E
    Kabelrinnen-Bogen 45°
    60 mm
    600 mm
    Horizontal
    45°
    2.845 kg
    Inklusivzubehör
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

B

Richtung

W

G

Inklusivzubehör

  • RB45 60-10E4
    Kabelrinnen-Bogen 45°
    60 mm
    100 mm
    Horizontal
    45°
    0.625 kg
    Inklusivzubehör
    Mehr Informationen
  • RB45 60-20E4
    Kabelrinnen-Bogen 45°
    60 mm
    200 mm
    Horizontal
    45°
    0.900 kg
    Inklusivzubehör
    Mehr Informationen
  • RB45 60-30E4
    Kabelrinnen-Bogen 45°
    60 mm
    300 mm
    Horizontal
    45°
    1.306 kg
    Inklusivzubehör
    Mehr Informationen
  • RB45 60-40E4
    Kabelrinnen-Bogen 45°
    60 mm
    400 mm
    Horizontal
    45°
    1.750 kg
    Inklusivzubehör
    Mehr Informationen
  • RB45 60-50E4
    Kabelrinnen-Bogen 45°
    60 mm
    500 mm
    Horizontal
    45°
    2.274 kg
    Inklusivzubehör
    Mehr Informationen
  • RB45 60-60E4
    Kabelrinnen-Bogen 45°
    60 mm
    600 mm
    Horizontal
    45°
    2.885 kg
    Inklusivzubehör
    Mehr Informationen

Details

    Vorteile

    • Ermöglicht horizontale Richtungsänderungen der Kabelführung um 45°
