Art.-Nr. RA 60-40E

Kabelrinnen-Abzweig

Kabelrinnen-Abzweig, Höhe = 60 mm

slide 1 of 3

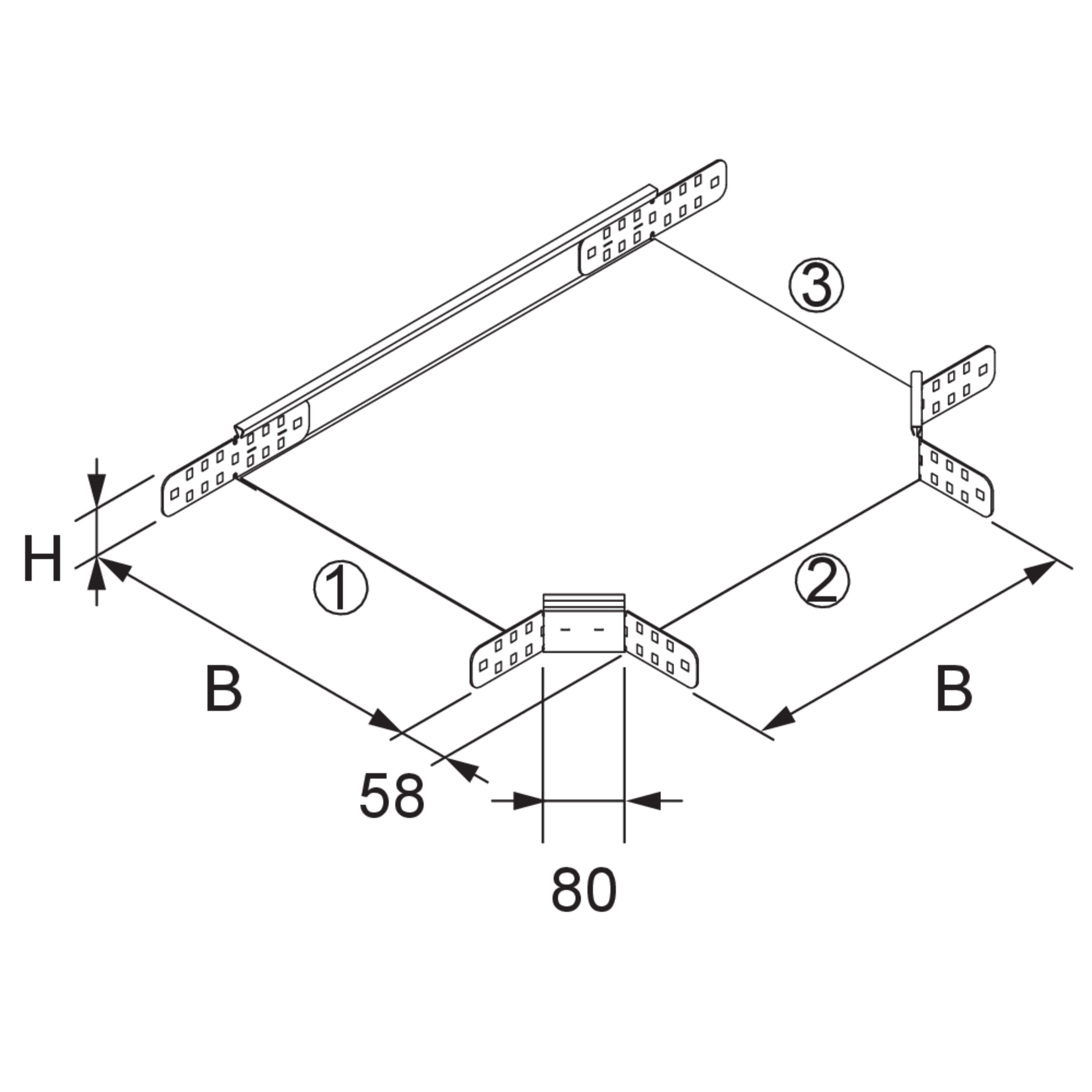

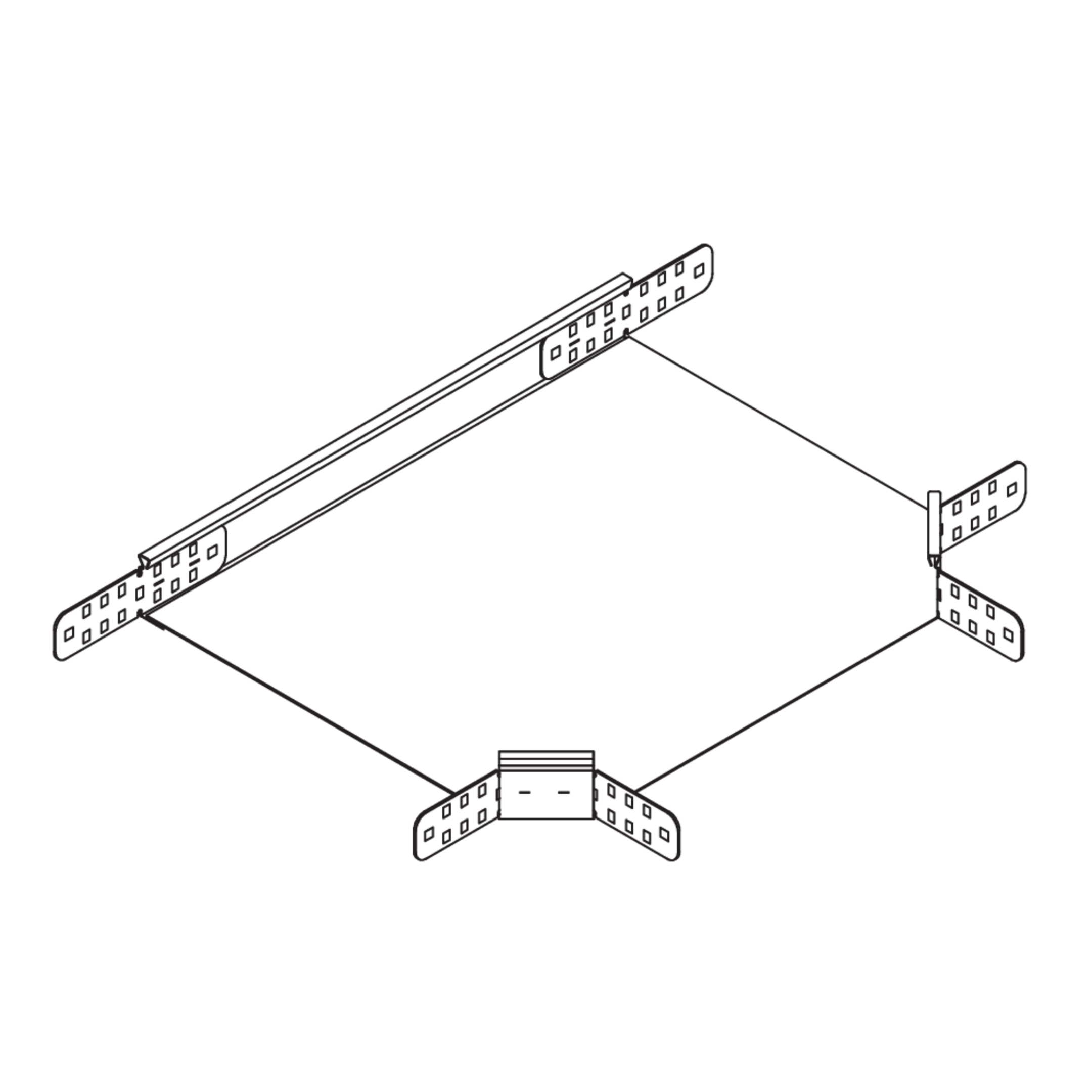

Der Kabelrinnen-Abzweig RA 60 ermöglicht horizontale Richtungsänderungen der Kabelführung in Form eines Abzweigs. Er wird zwischen zwei Kabelrinnen eingesetzt und ermöglicht den Anschluss einer weiteren Kabelrinne im rechten Winkel. Der Kabelrinnen-Abzweig eignet sich für Kabelrinnen mit Seitenhöhen von 60 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Art.-Nr.
RA 60-40E
Höhe
60 mm
Breite
400 mm
Länge
514 mm
Gewicht je Lagermengeneinheit
3.304 kg
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

B

L

G

Included accessories

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

B

L

G

Included accessories

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

B

L

G

Included accessories

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

B

L

G

Included accessories

  • RA 60-10E4
    Kabelrinnen-Abzweig
    60 mm
    100 mm
    214 mm
    1.098 kg
    Included accessories
    Mehr Informationen
  • RA 60-20E4
    Kabelrinnen-Abzweig
    60 mm
    200 mm
    314 mm
    1.648 kg
    Included accessories
    Mehr Informationen
  • RA 60-30E4
    Kabelrinnen-Abzweig
    60 mm
    300 mm
    414 mm
    2.378 kg
    Included accessories
    Mehr Informationen
  • RA 60-40E4
    Kabelrinnen-Abzweig
    60 mm
    400 mm
    514 mm
    3.348 kg
    Included accessories
    Mehr Informationen
  • RA 60-50E4
    Kabelrinnen-Abzweig
    60 mm
    500 mm
    614 mm
    4.498 kg
    Included accessories
    Mehr Informationen
  • RA 60-60E4
    Kabelrinnen-Abzweig
    60 mm
    600 mm
    714 mm
    5.848 kg
    Included accessories
    Mehr Informationen

Details

  • Ermöglicht eine horizontale Richtungsänderung der Kabelführung in Form eines Abzweigs

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Kabelrinnen - Technische Information

    Technische Information

    PDF, 3 MB

    de en

  • Kabelrinnen - Montageanleitung

    Montageanleitung

    PDF, 3 MB

    de en

  • Kabelrinne R 60, RG 60 - Kompaktübersicht

    Kompaktübersicht

    PDF, 1 MB

    de
    Download

BIM- und CAD-Daten

  • BIM Daten Kabelrinnen

    BIM Daten Kabelrinnen

    BIM-Daten

    ZIP, 10 MB

    de en

Inklusivzubehör
