KHA 41

Profilschiene 41x41 mm, gelocht

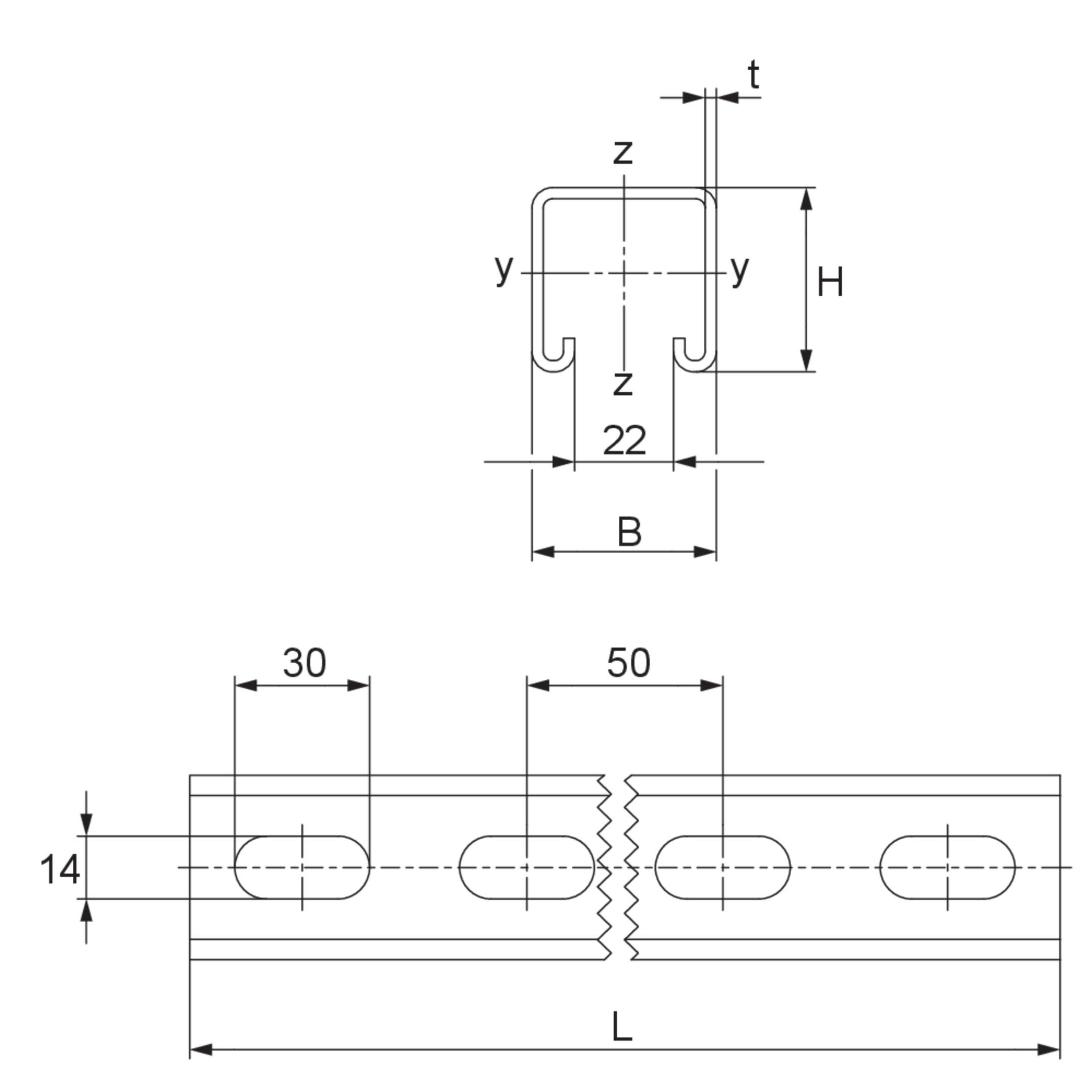

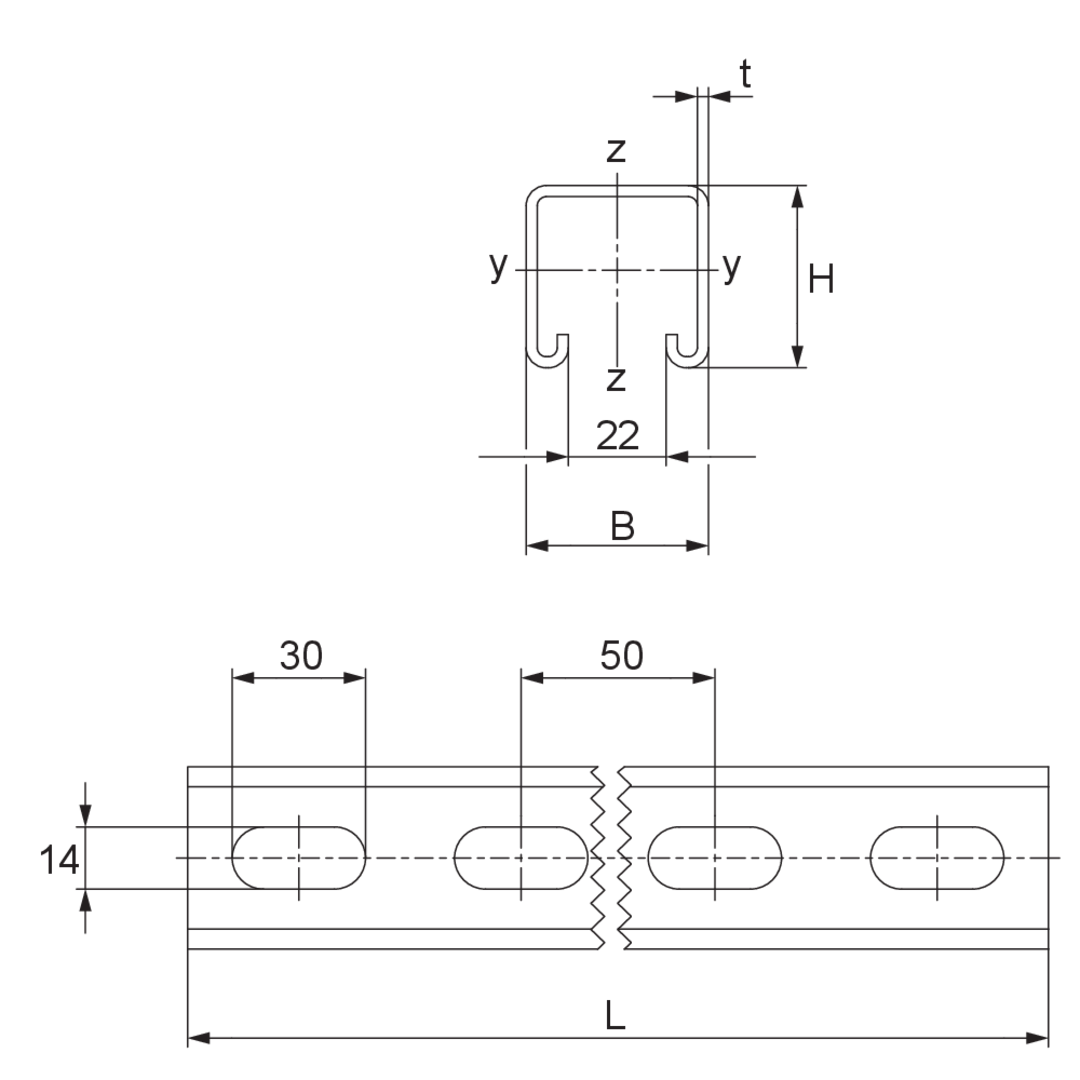

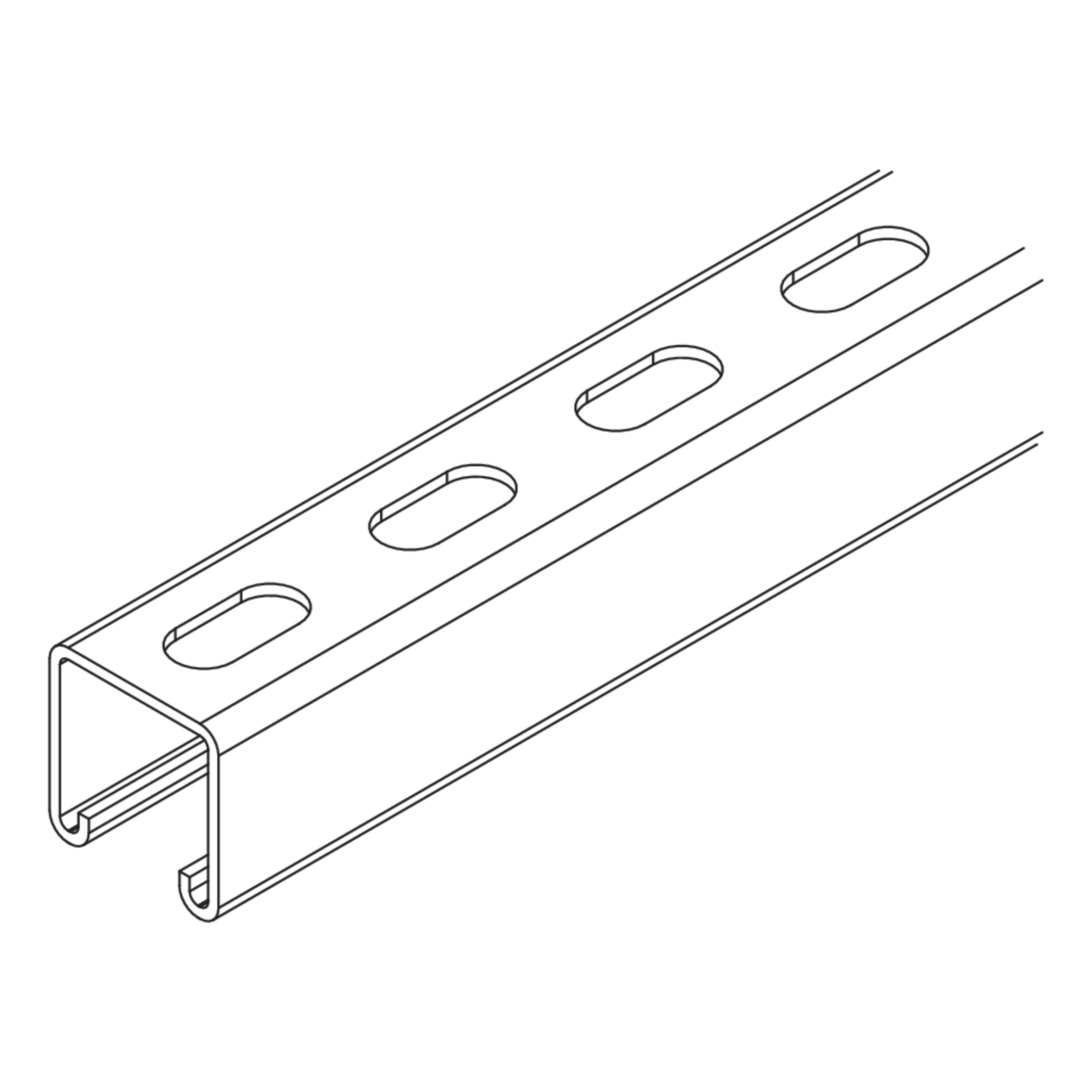

Die Montageschiene KHA 41 besteht aus einem C+-Profil 41 x 41 mm mit fortlaufender Lochung und einer Schlitzweite von 22 mm sowie einer Materialstärke von 2,5 mm. Sie steht in tauchfeuerverzinktem Stahl zur Verfügung. KHA 41 dient in Kombination mit der Kopfplatte BGA 41 auch als Konsolhalter und ist in Längen bis 6000 mm lieferbar.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

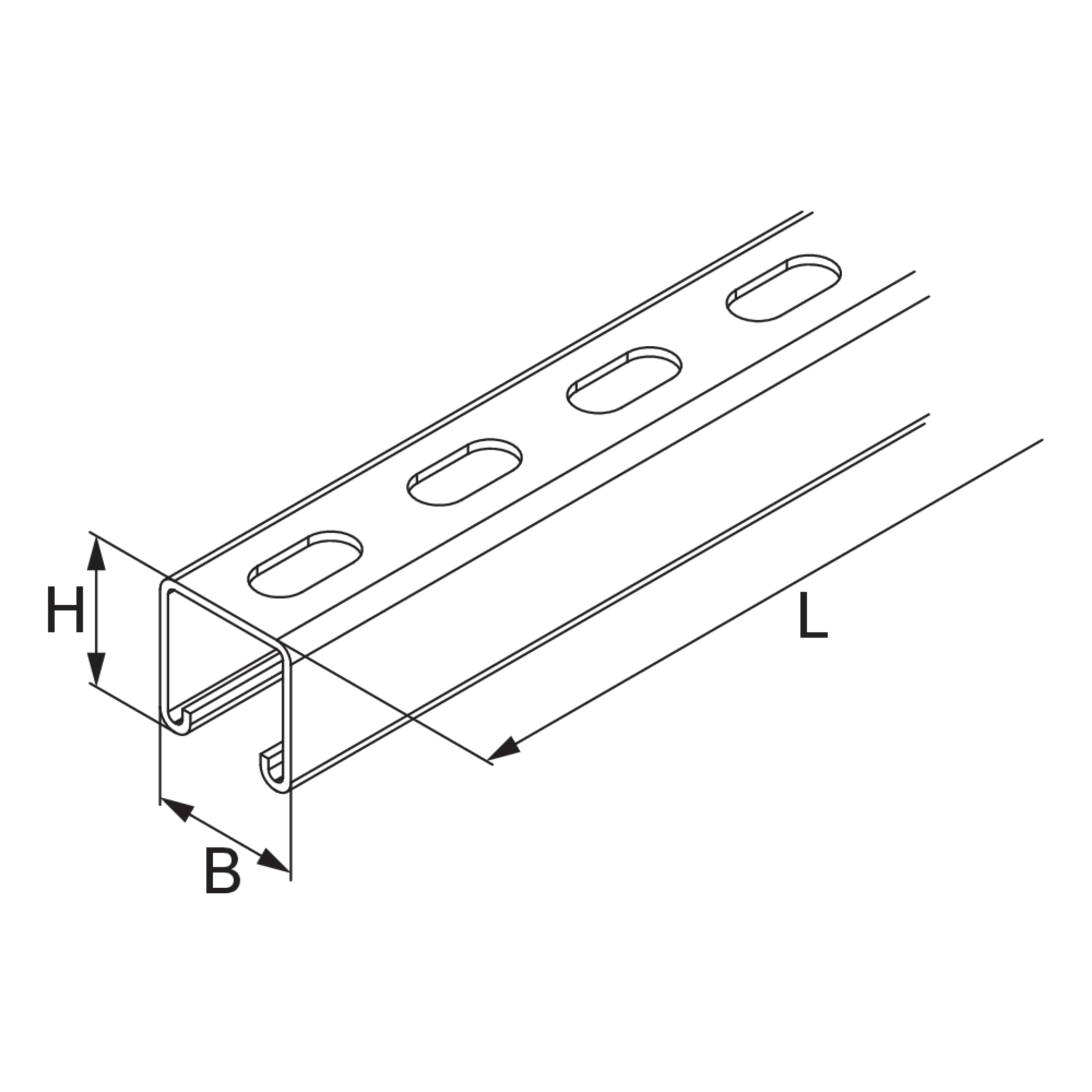

H

Höhe

B

Breite

L

Länge

t

Materialstärke

G

Gewicht je Lagermengeneinheit
  • KHA 41-01F
    Profilschiene gelocht 41/41X2,5
    Höhe
    41 mm
    Breite
    41 mm
    Länge
    100 mm
    Materialstärke
    2.50 mm
    Gewicht je Lagermengeneinheit
    0.260 kg
    Mehr Informationen
  • KHA 41-02F
    Profilschiene gelocht 41/41X2,5
    Höhe
    41 mm
    Breite
    41 mm
    Länge
    200 mm
    Materialstärke
    2.50 mm
    Gewicht je Lagermengeneinheit
    0.500 kg
    Mehr Informationen
  • KHA 41-03F
    Profilschiene gelocht 41/41X2,5
    Höhe
    41 mm
    Breite
    41 mm
    Länge
    300 mm
    Materialstärke
    2.50 mm
    Gewicht je Lagermengeneinheit
    0.700 kg
    Mehr Informationen
  • KHA 41-04F
    Profilschiene gelocht 41/41X2,5
    Höhe
    41 mm
    Breite
    41 mm
    Länge
    400 mm
    Materialstärke
    2.50 mm
    Gewicht je Lagermengeneinheit
    1.000 kg
    Mehr Informationen
  • KHA 41-05F
    Profilschiene gelocht 41/41X2,5
    Höhe
    41 mm
    Breite
    41 mm
    Länge
    500 mm
    Materialstärke
    2.50 mm
    Gewicht je Lagermengeneinheit
    1.300 kg
    Mehr Informationen
  • KHA 41-06F
    Profilschiene gelocht 41/41X2,5
    Höhe
    41 mm
    Breite
    41 mm
    Länge
    600 mm
    Materialstärke
    2.50 mm
    Gewicht je Lagermengeneinheit
    1.600 kg
    Mehr Informationen
  • KHA 41-07F
    Profilschiene gelocht 41/41X2,5
    Höhe
    41 mm
    Breite
    41 mm
    Länge
    700 mm
    Materialstärke
    2.50 mm
    Gewicht je Lagermengeneinheit
    1.800 kg
    Mehr Informationen
  • KHA 41-08F
    Profilschiene gelocht 41/41X2,5
    Höhe
    41 mm
    Breite
    41 mm
    Länge
    800 mm
    Materialstärke
    2.50 mm
    Gewicht je Lagermengeneinheit
    2.100 kg
    Mehr Informationen
  • KHA 41-09F
    Profilschiene gelocht 41/41X2,5
    Höhe
    41 mm
    Breite
    41 mm
    Länge
    900 mm
    Materialstärke
    2.50 mm
    Gewicht je Lagermengeneinheit
    2.400 kg
    Mehr Informationen
  • KHA 41-10F
    Profilschiene gelocht 41/41X2,5
    Höhe
    41 mm
    Breite
    41 mm
    Länge
    1000 mm
    Materialstärke
    2.50 mm
    Gewicht je Lagermengeneinheit
    2.600 kg
    Mehr Informationen
  • KHA 41-11F
    Profilschiene gelocht 41/41X2,5
    Höhe
    41 mm
    Breite
    41 mm
    Länge
    1100 mm
    Materialstärke
    2.50 mm
    Gewicht je Lagermengeneinheit
    2.900 kg
    Mehr Informationen
  • KHA 41-12F
    Profilschiene gelocht 41/41X2,5
    Höhe
    41 mm
    Breite
    41 mm
    Länge
    1200 mm
    Materialstärke
    2.50 mm
    Gewicht je Lagermengeneinheit
    3.200 kg
    Mehr Informationen
  • KHA 41-13F
    Profilschiene gelocht 41/41X2,5
    Höhe
    41 mm
    Breite
    41 mm
    Länge
    1300 mm
    Materialstärke
    2.50 mm
    Gewicht je Lagermengeneinheit
    3.400 kg
    Mehr Informationen
  • KHA 41-14F
    Profilschiene gelocht 41/41X2,5
    Höhe
    41 mm
    Breite
    41 mm
    Länge
    1400 mm
    Materialstärke
    2.50 mm
    Gewicht je Lagermengeneinheit
    3.700 kg
    Mehr Informationen
  • KHA 41-15F
    Profilschiene gelocht 41/41X2,5
    Höhe
    41 mm
    Breite
    41 mm
    Länge
    1500 mm
    Materialstärke
    2.50 mm
    Gewicht je Lagermengeneinheit
    4.000 kg
    Mehr Informationen
  • KHA 41-20F
    Profilschiene gelocht 41/41X2,5
    Höhe
    41 mm
    Breite
    41 mm
    Länge
    2000 mm
    Materialstärke
    2.50 mm
    Gewicht je Lagermengeneinheit
    5.200 kg
    Mehr Informationen
  • KHA 41-30F
    Profilschiene gelocht 41/41X2,5
    Höhe
    41 mm
    Breite
    41 mm
    Länge
    3000 mm
    Materialstärke
    2.50 mm
    Gewicht je Lagermengeneinheit
    7.800 kg
    Mehr Informationen
  • KHA 41-60F
    Profilschiene gelocht 41/41X2,5
    Höhe
    41 mm
    Breite
    41 mm
    Länge
    6000 mm
    Materialstärke
    2.50 mm
    Gewicht je Lagermengeneinheit
    15.600 kg
    Mehr Informationen
