AVAW

Schienenverbinderwinkel

Mit den Schienenverbinderwinkeln AVAW lassen sich Montageschienen als Kreuzung oder Abzweig miteinander verbinden. Die Schienenverbinderwinkel bestehen aus einem T-Abzweig, der jeweils links, mittig oder rechts abgewinkelt ist. Sie stehen in tauchfeuerverzinktem Stahl zur Verfügung.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

W

Winkel

G

Gewicht je Lagermengeneinheit

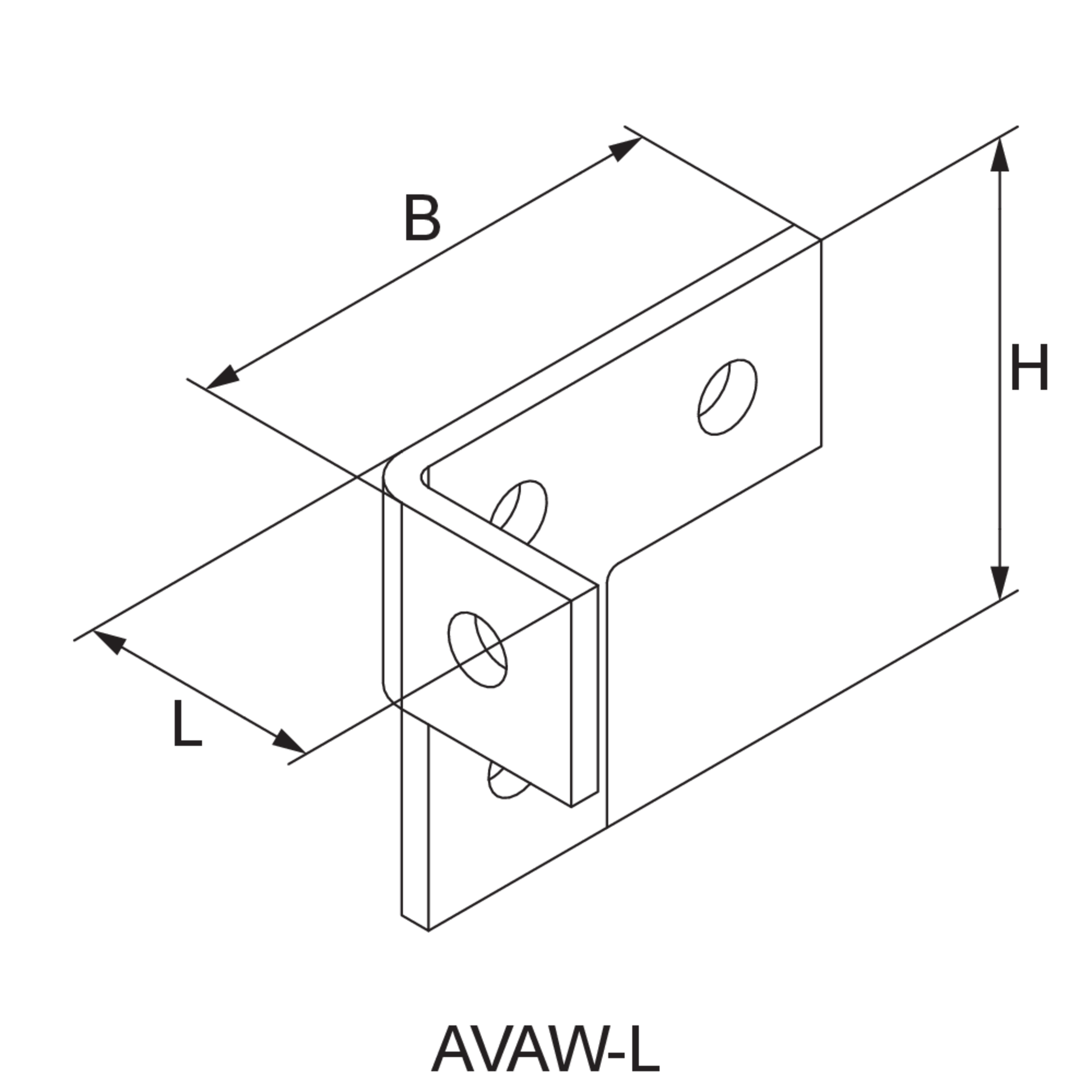

  • AVAW-L F
    Profilschienenverbinder
    Höhe
    90 mm
    Breite
    98 mm
    Länge
    48 mm
    Materialstärke
    6.00 mm
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    0.350 kg
    Mehr Informationen

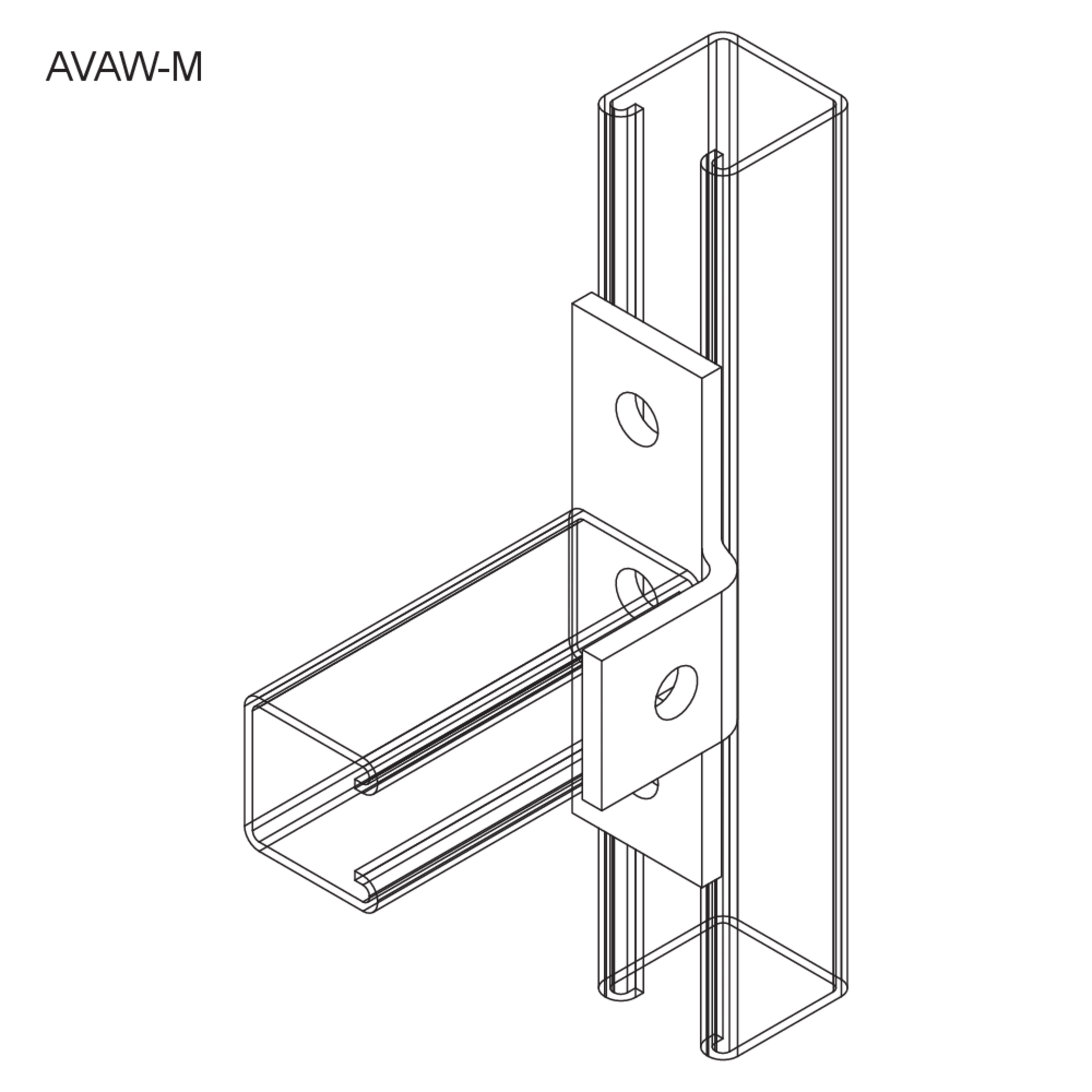

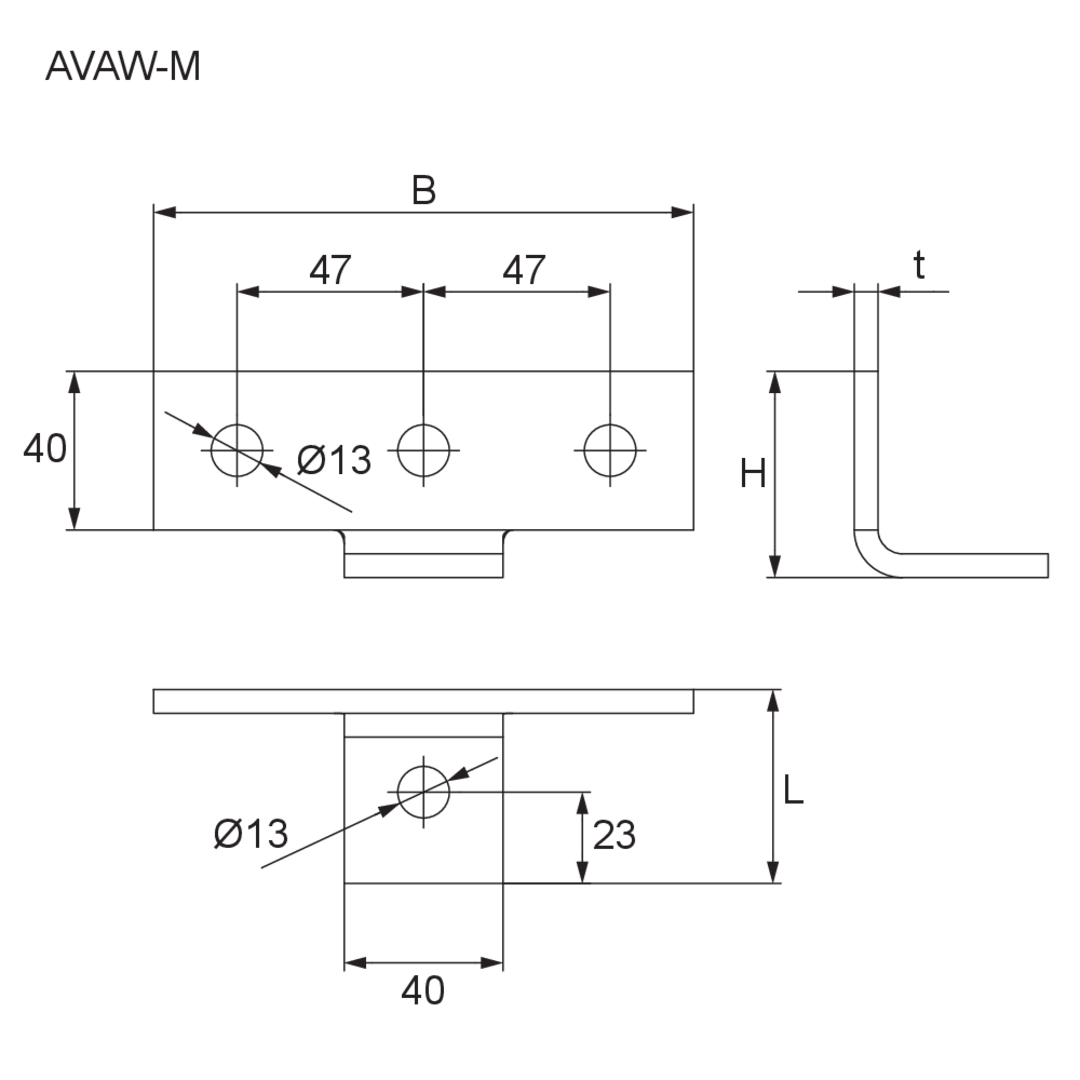

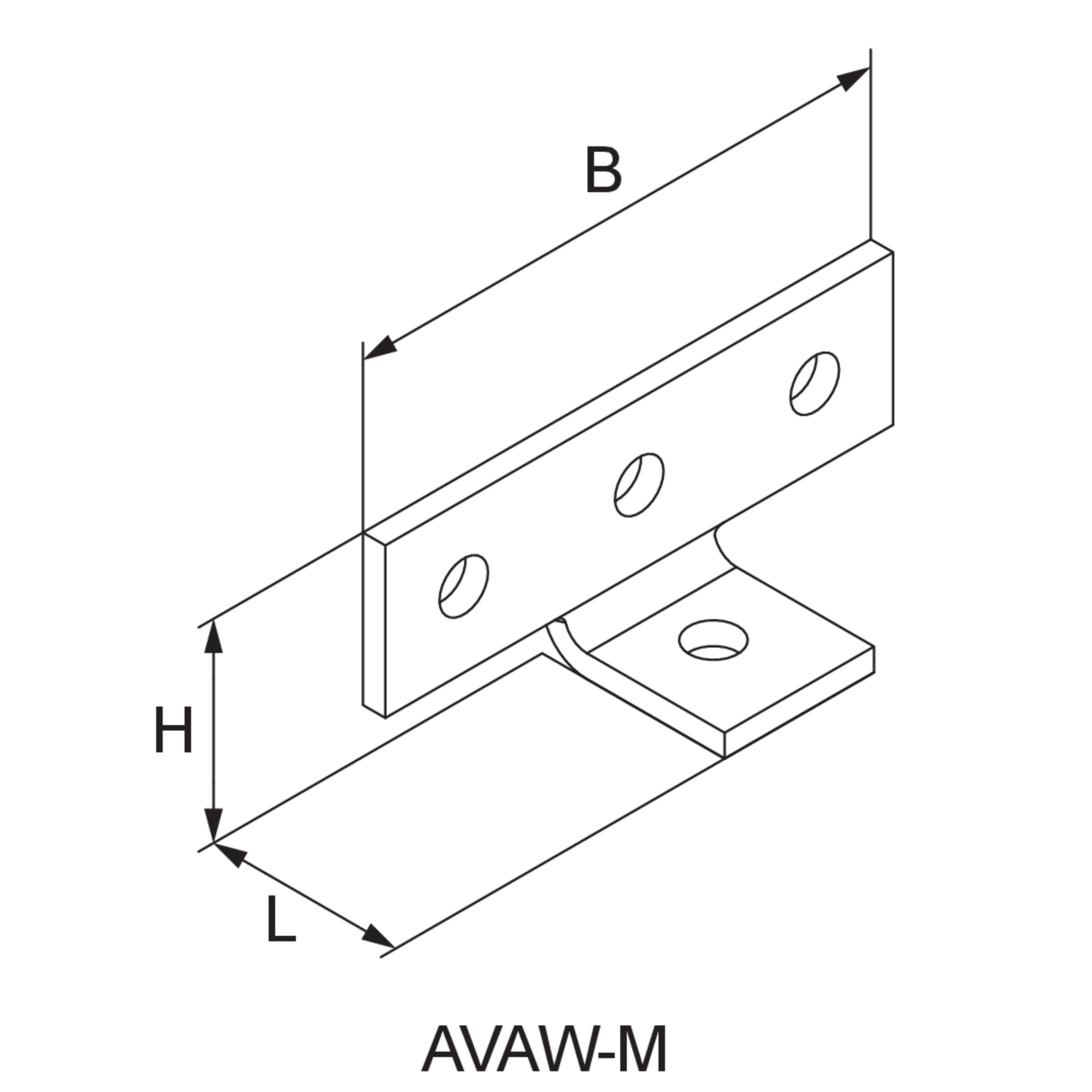

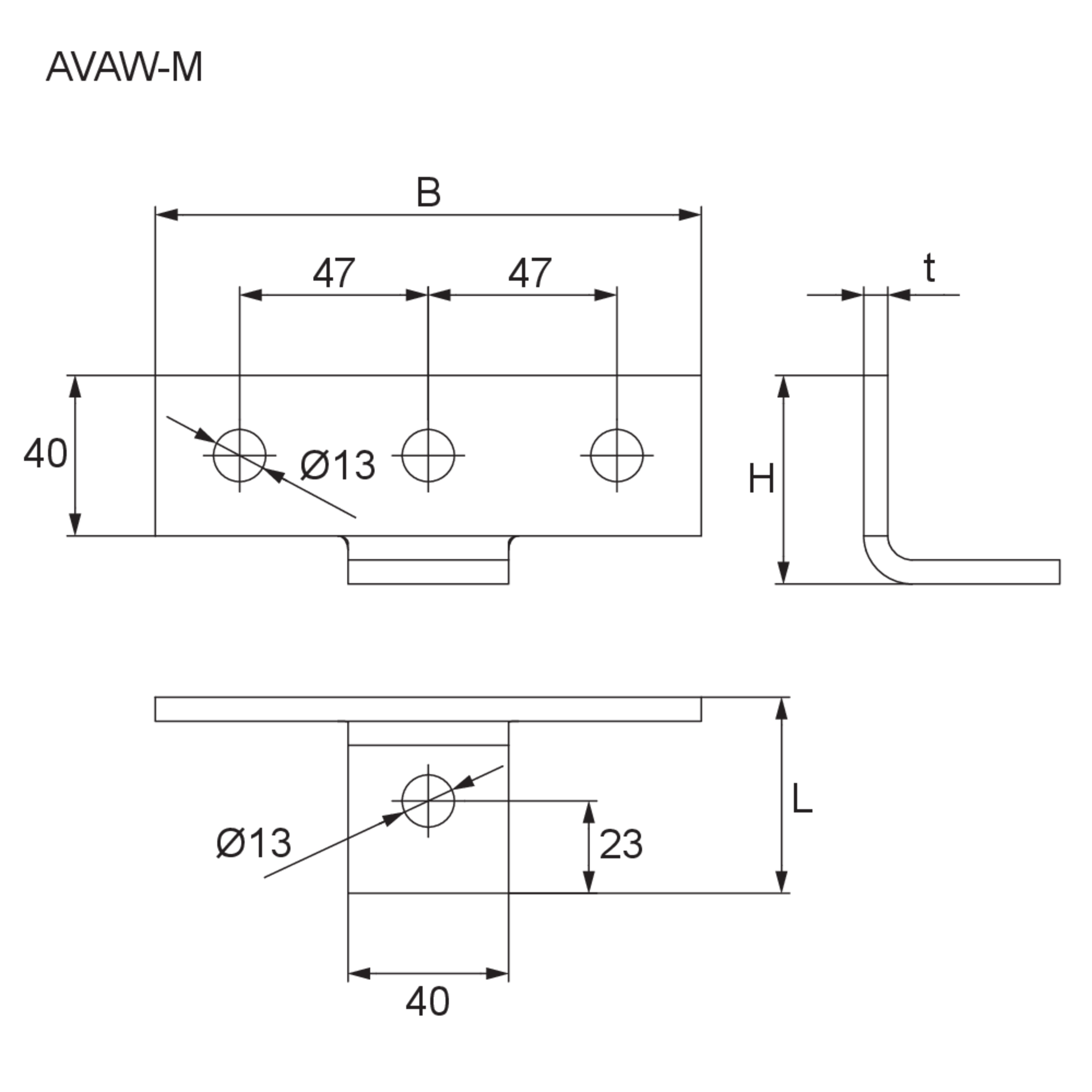

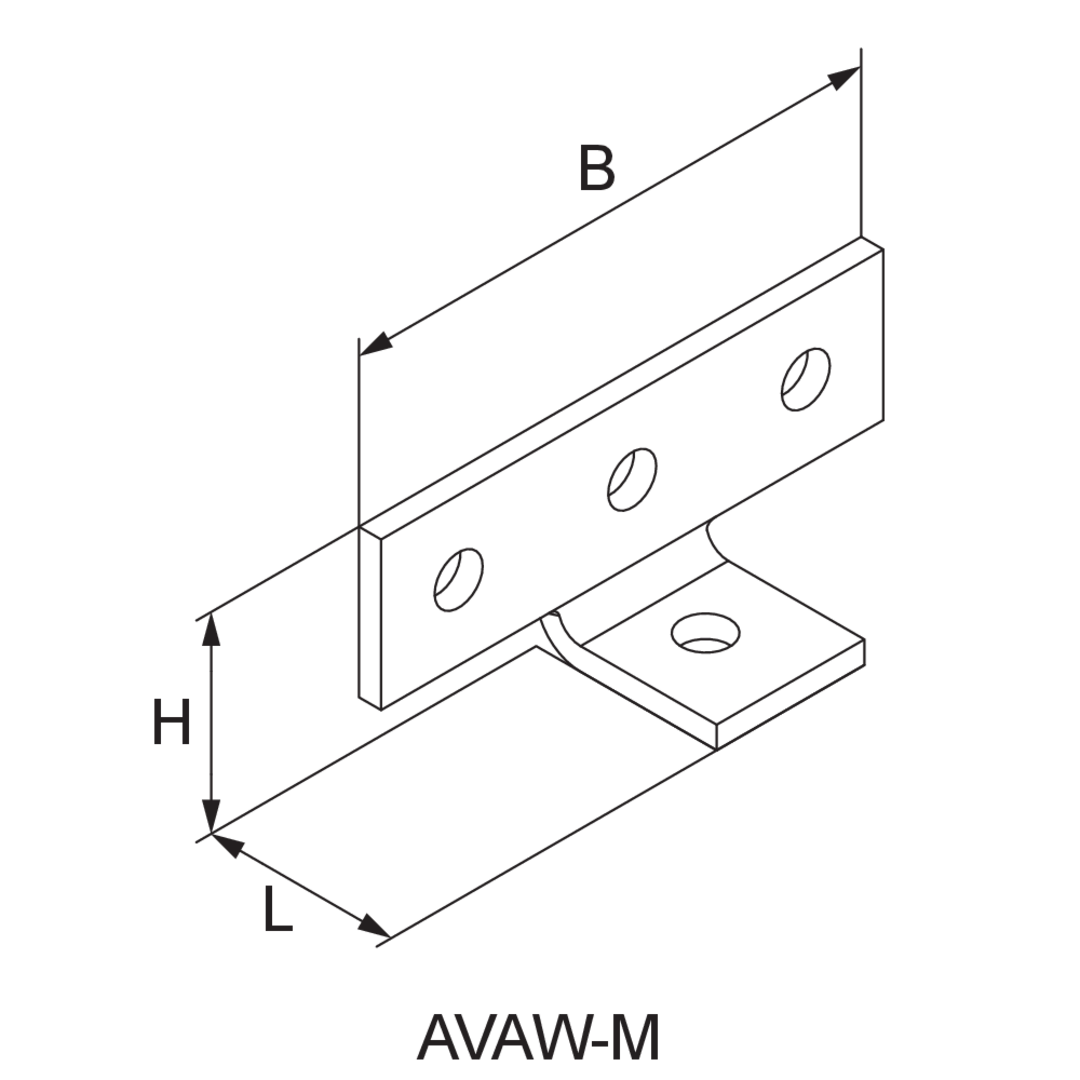

  • AVAW-M F
    Profilschienenverbinder
    Höhe
    50 mm
    Breite
    136 mm
    Länge
    51 mm
    Materialstärke
    6.00 mm
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    0.350 kg
    Mehr Informationen

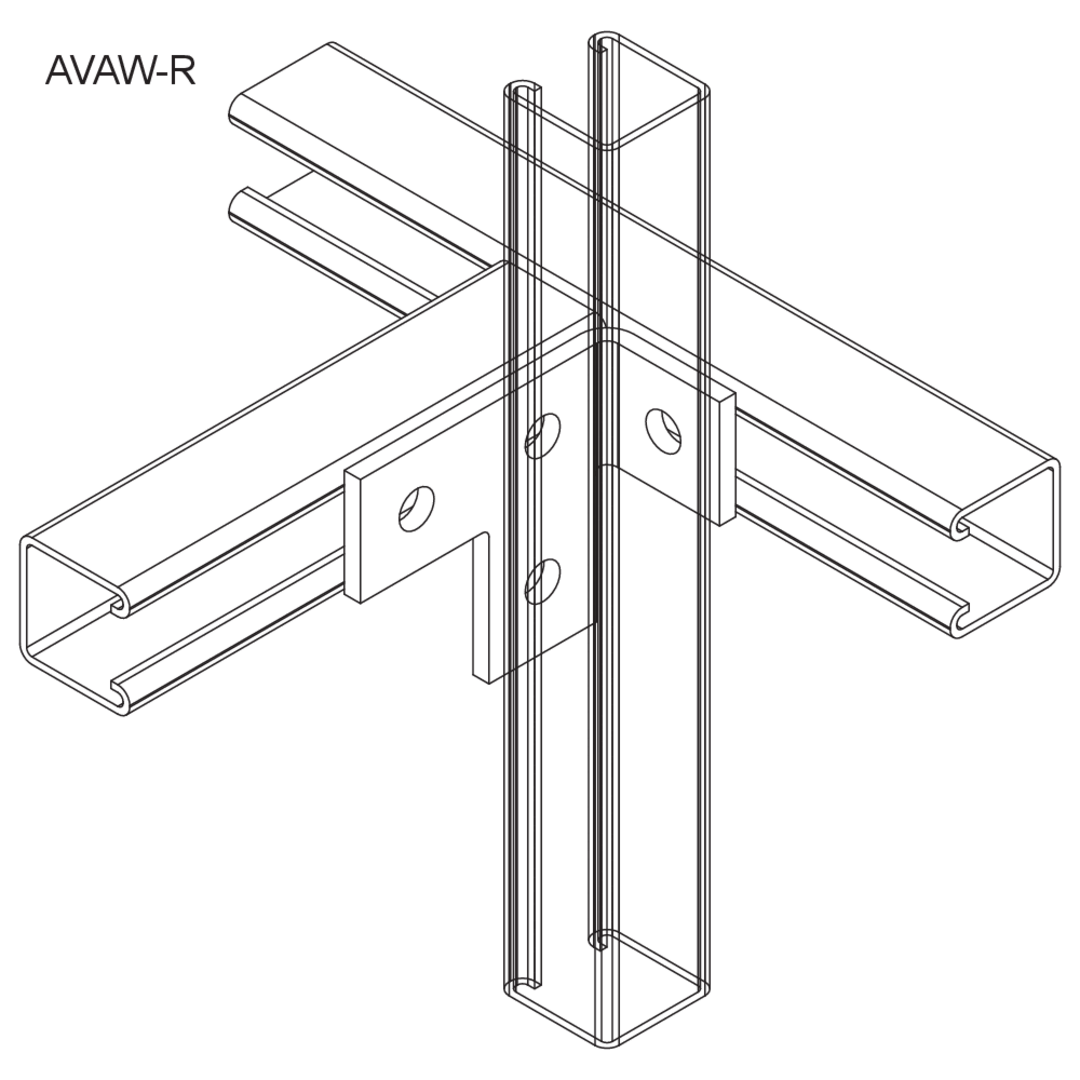

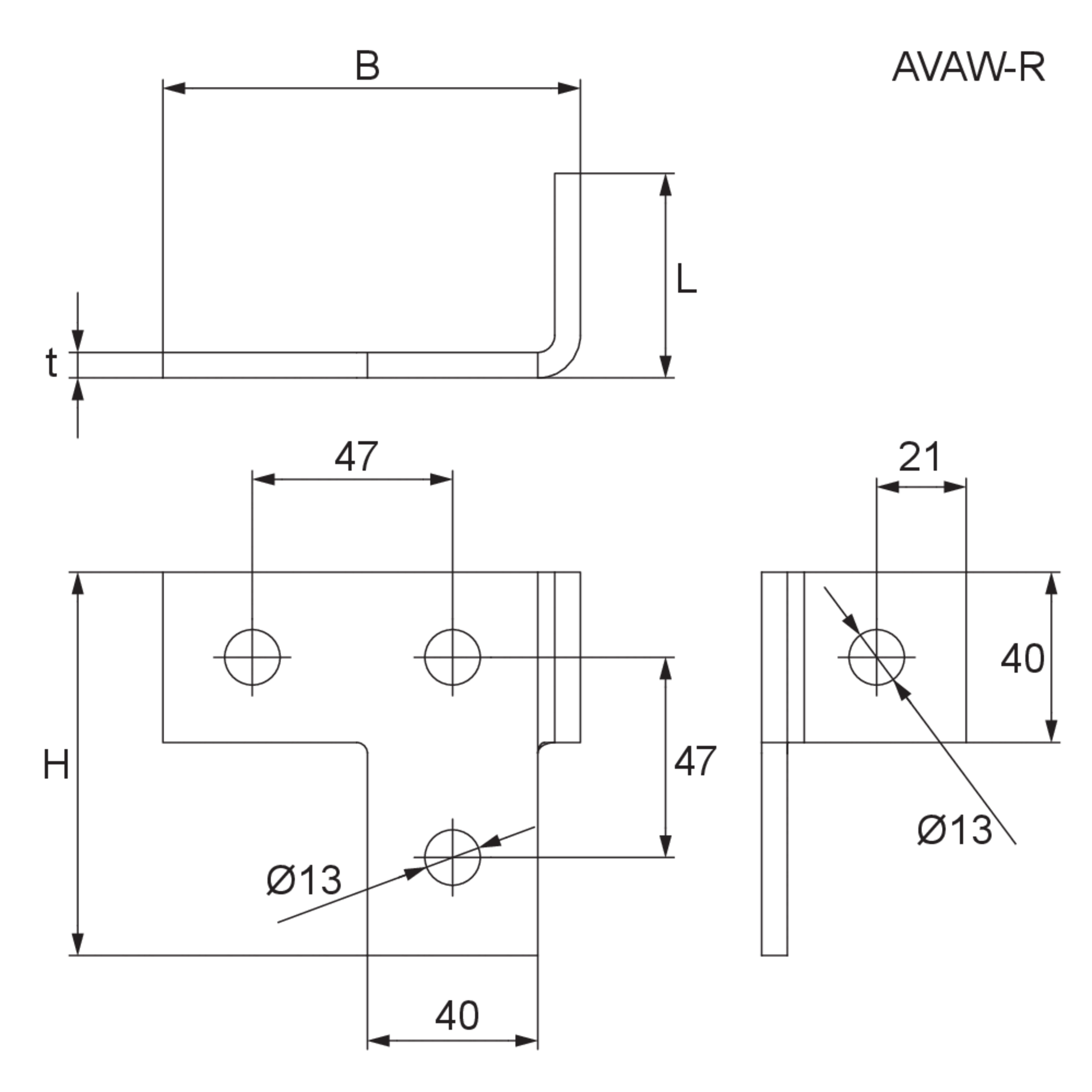

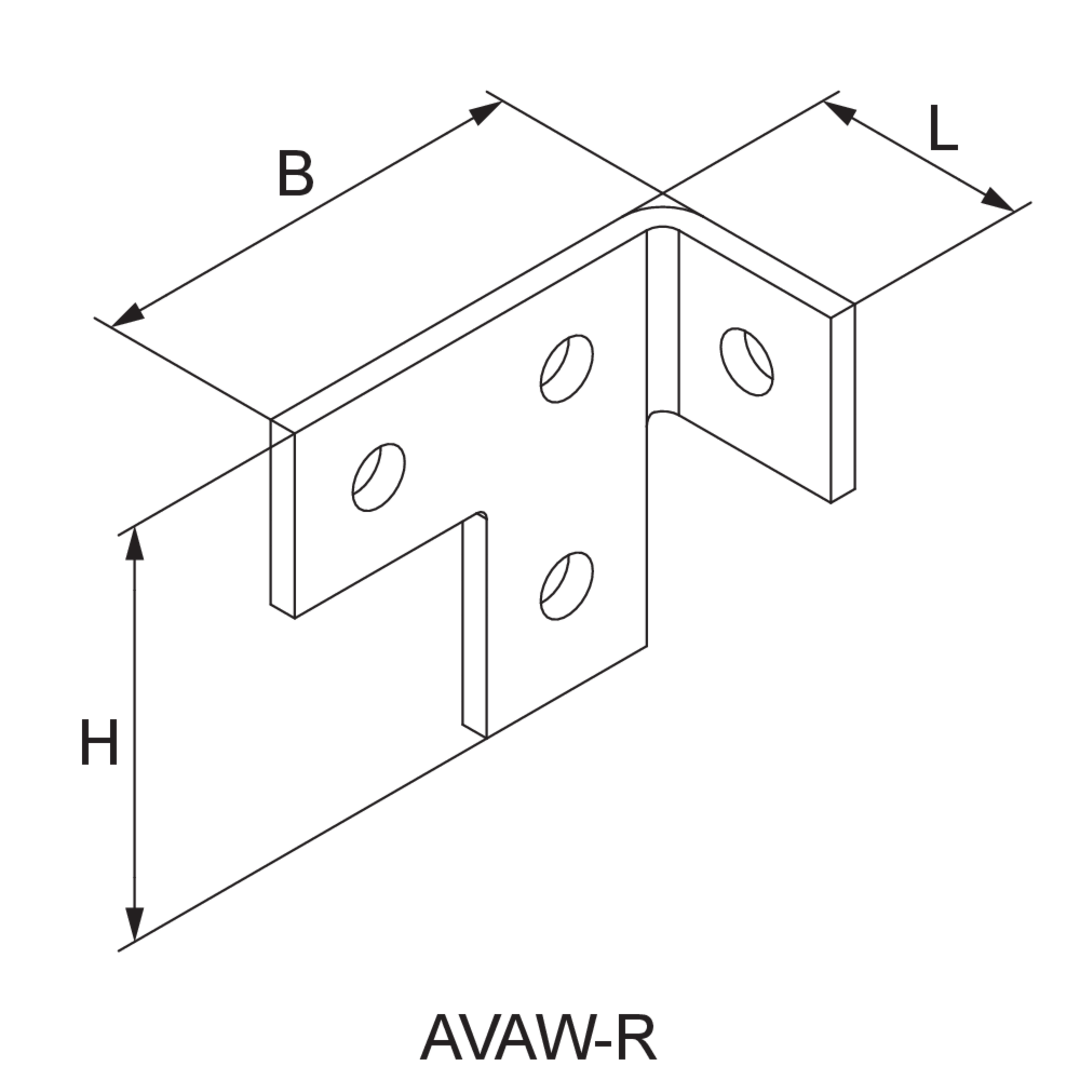

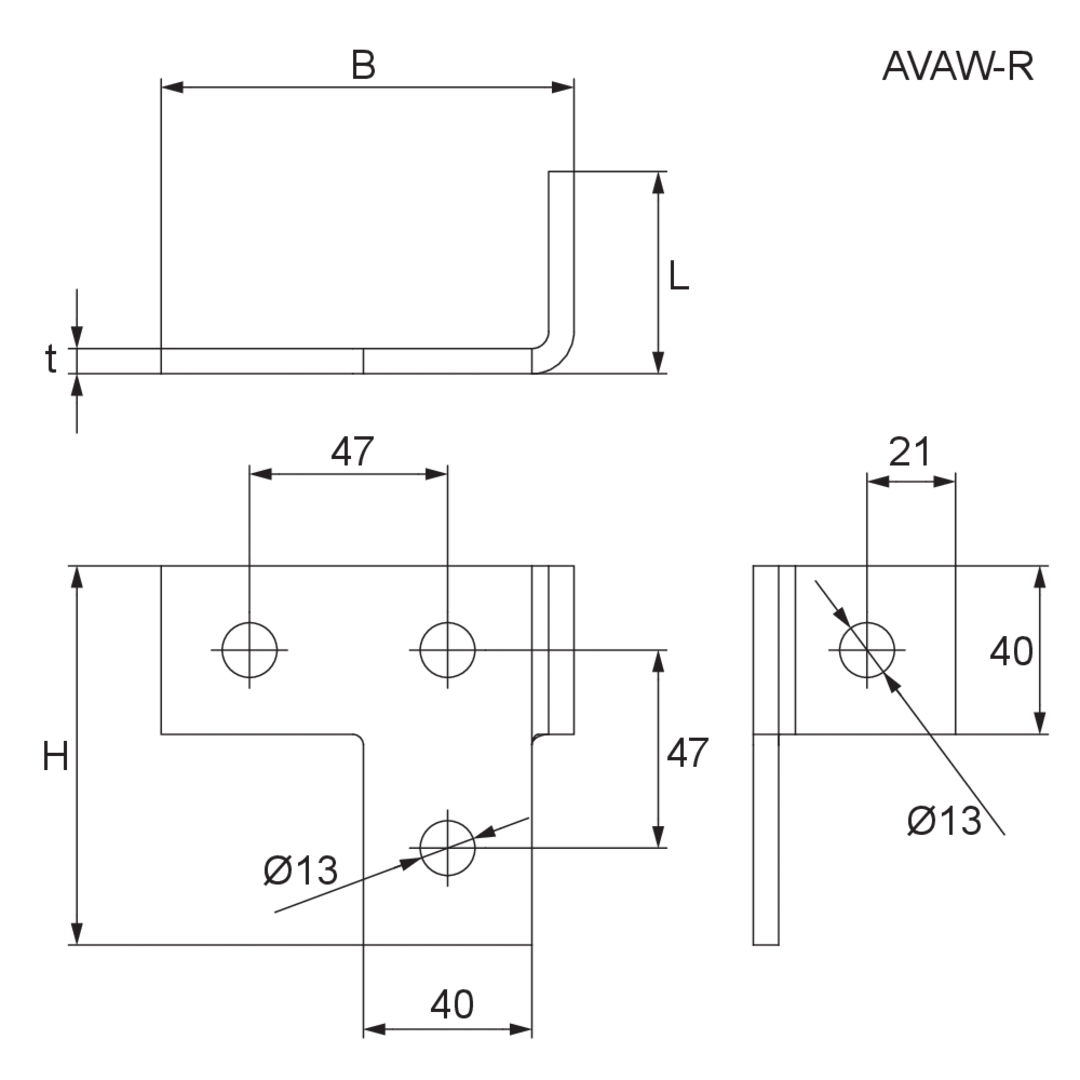

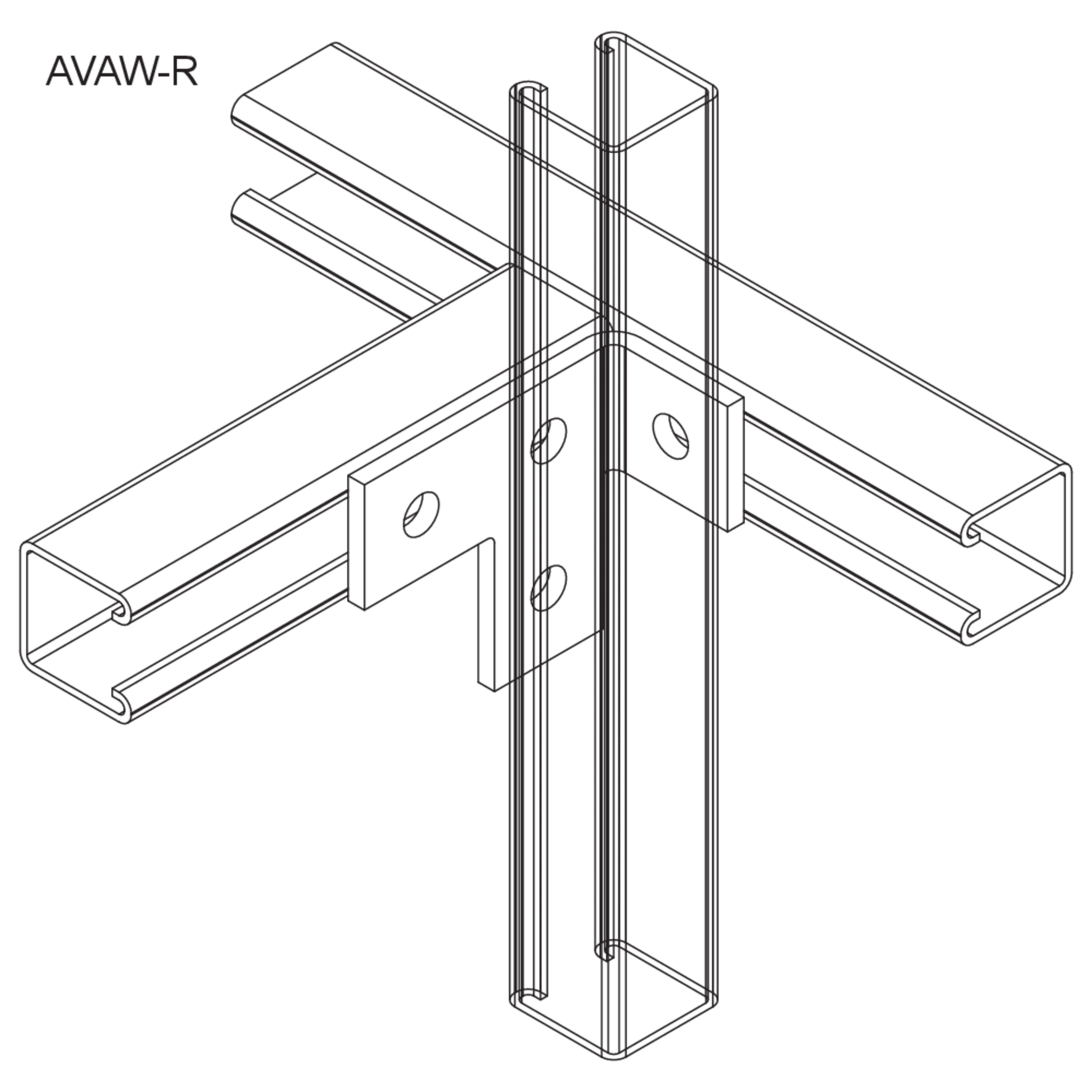

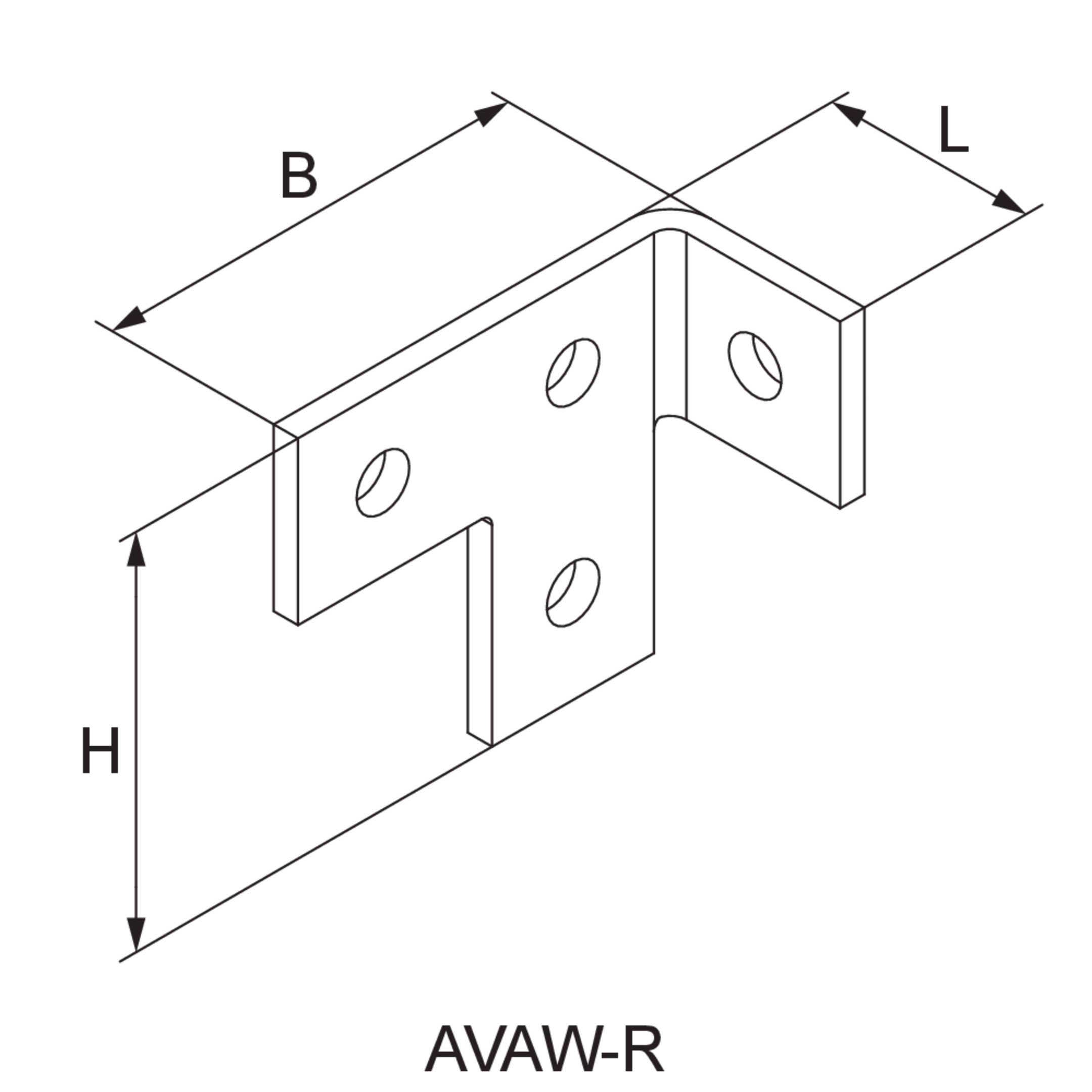

  • AVAW-R F
    Profilschienenverbinder
    Höhe
    90 mm
    Breite
    98 mm
    Länge
    48 mm
    Materialstärke
    6.00 mm
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    0.350 kg
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Tragkonstruktionssysteme Montageanleitung

    Montageanleitung

    PDF, 2 MB

    de en

  • Tragkonstruktionssysteme - Technische Information

    Technische Information

    PDF, 19 MB

    de en
