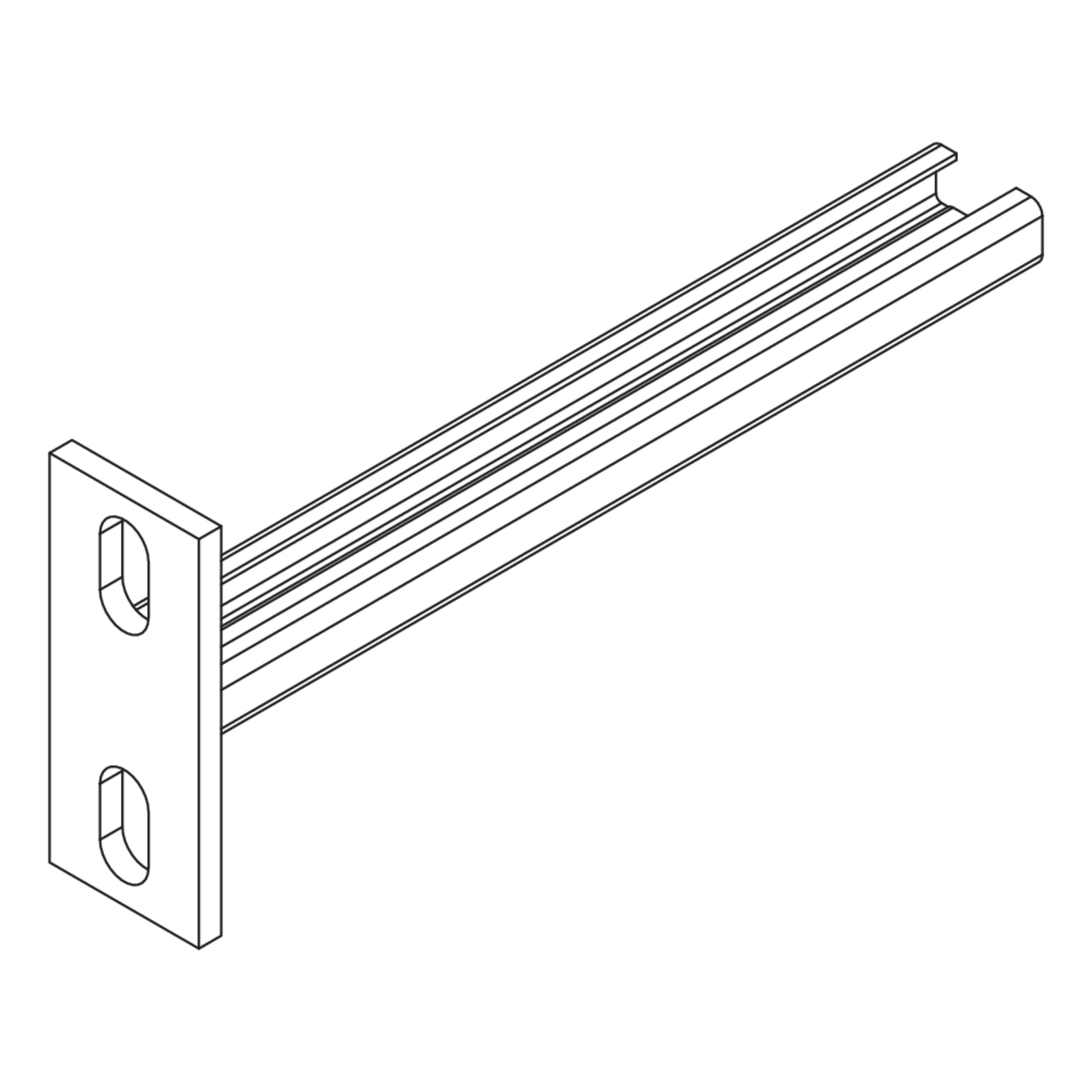

KA 30

Konsole, leicht

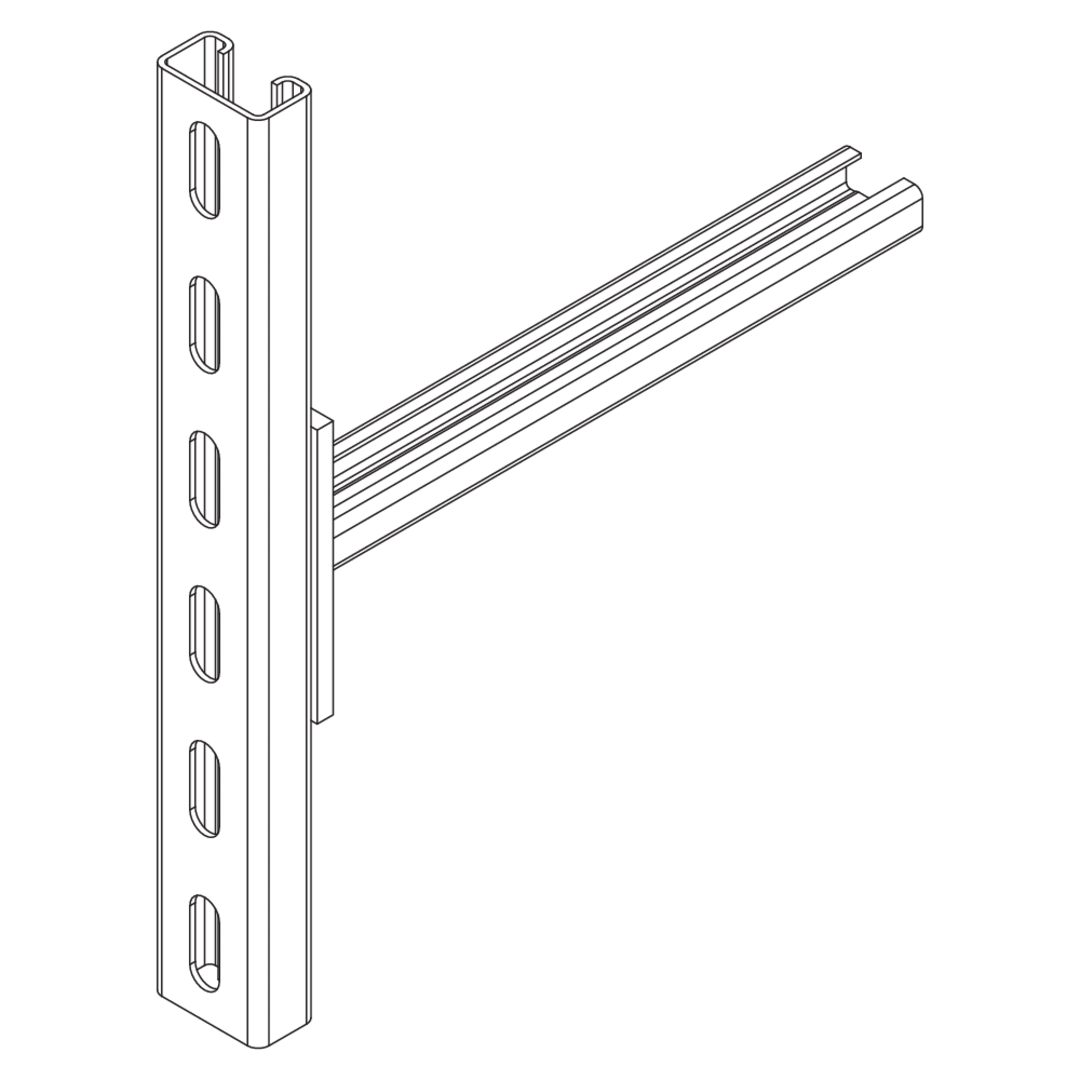

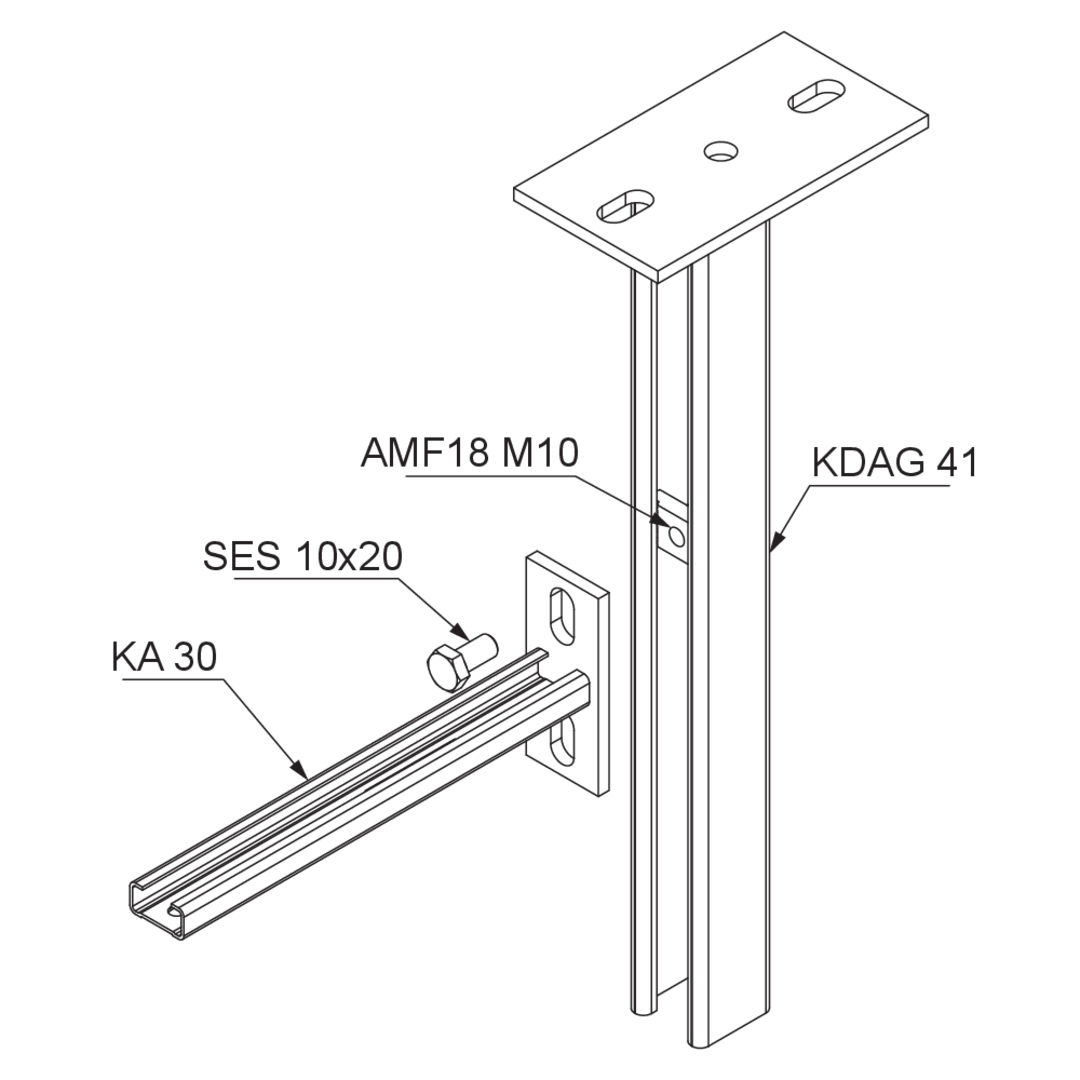

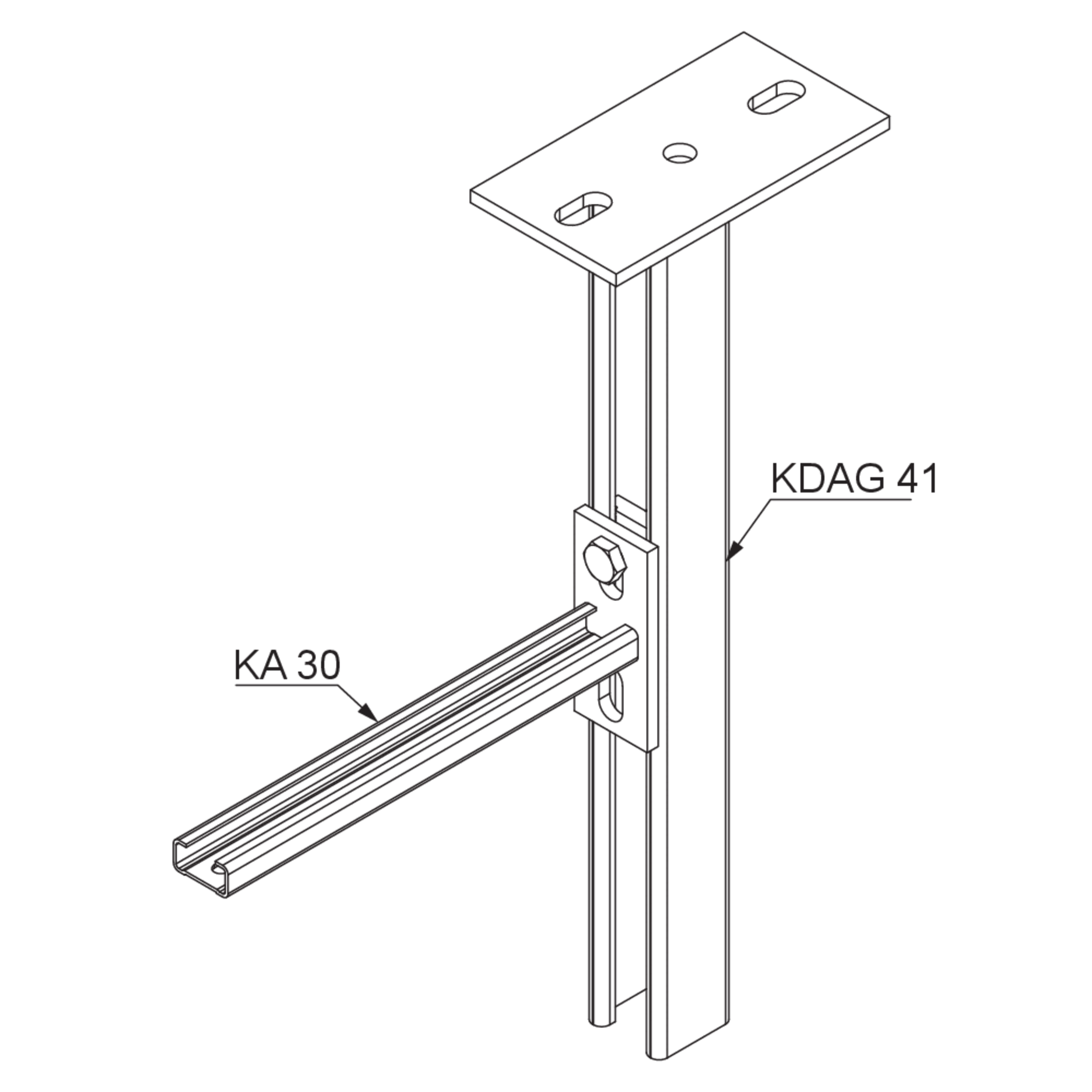

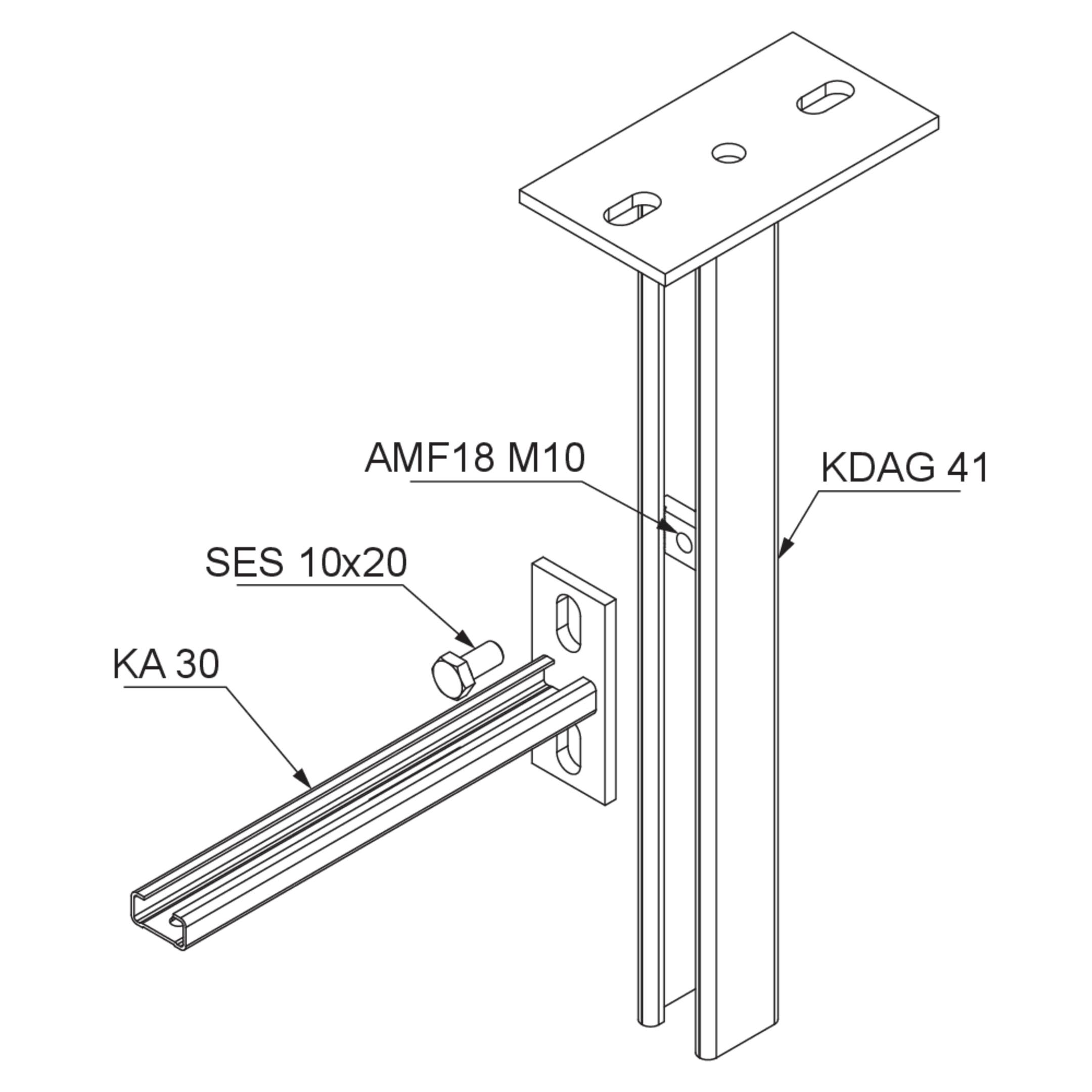

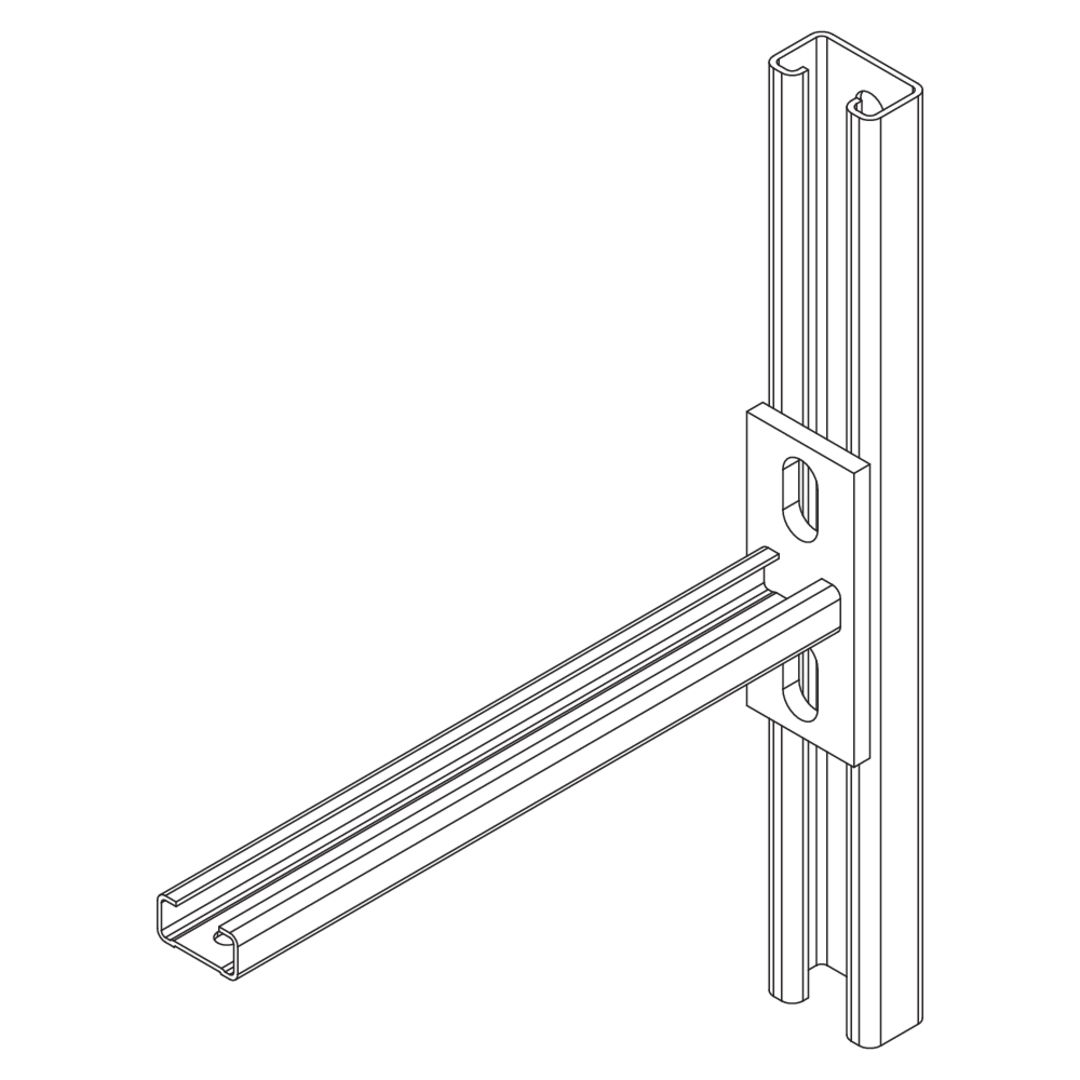

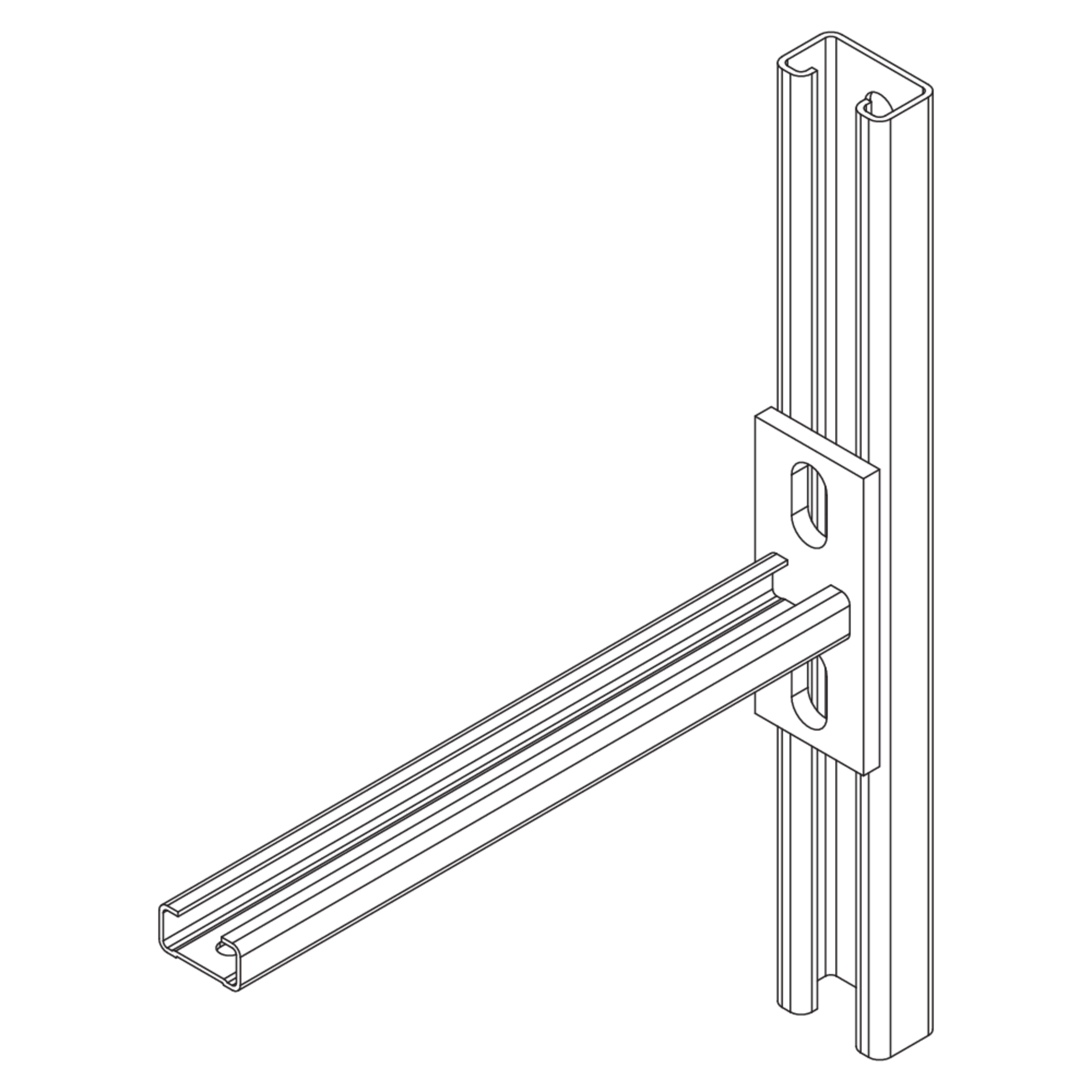

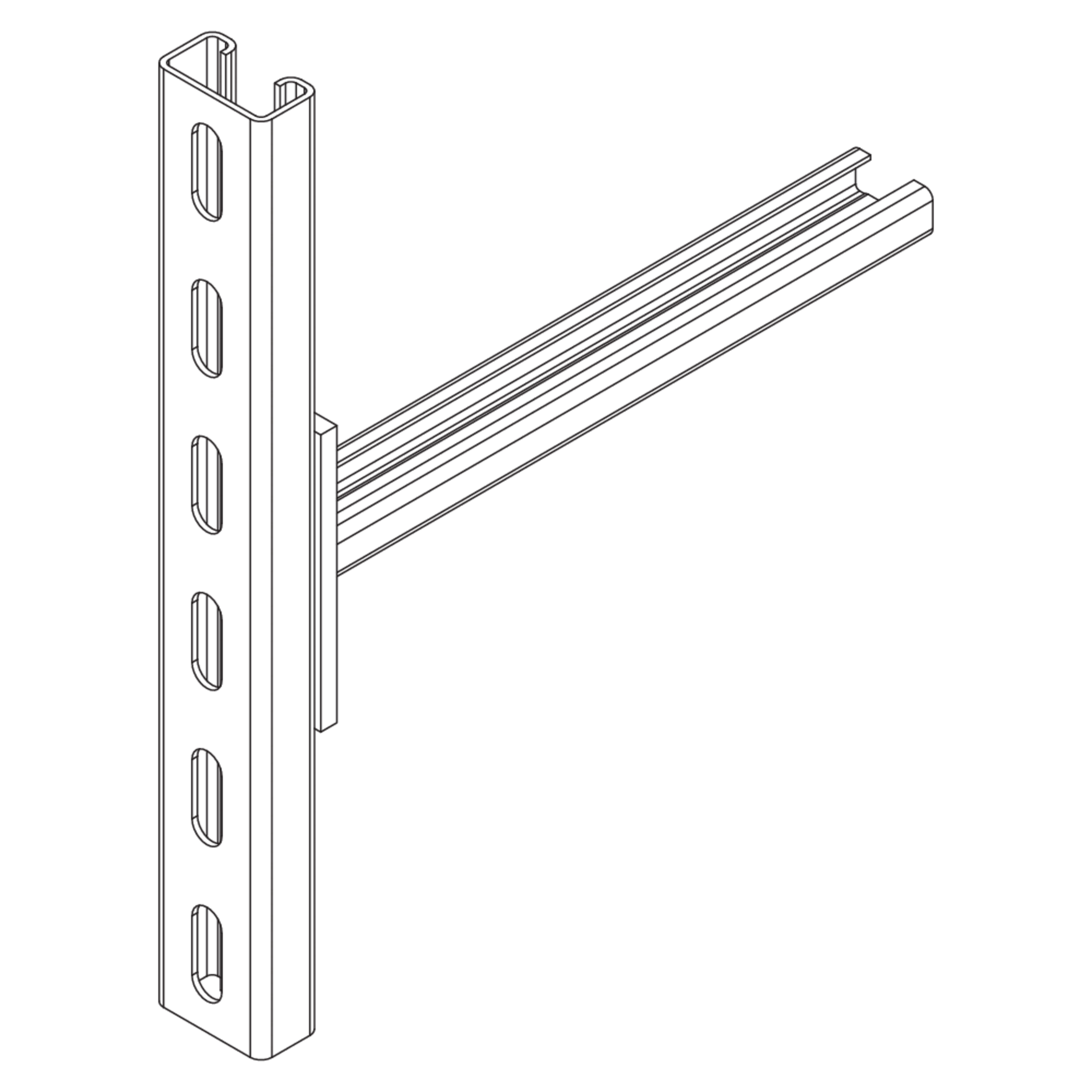

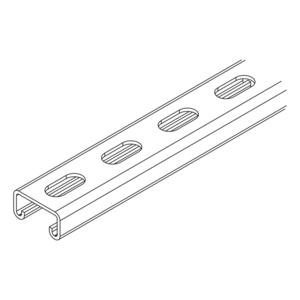

Die Stielkonsole KA 30 wird am Konsolhalter KDAG 41 oder KHA 41/KHAL 41 befestigt und ist für Lasten bis 0,5 kN vorgesehen. Das System eignet sich für Gitterbahnen und Kabelrinnen mit Bahnbreiten bis 400 mm. Die Konsole steht in tauchfeuerverzinktem Stahl zur Verfügung.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

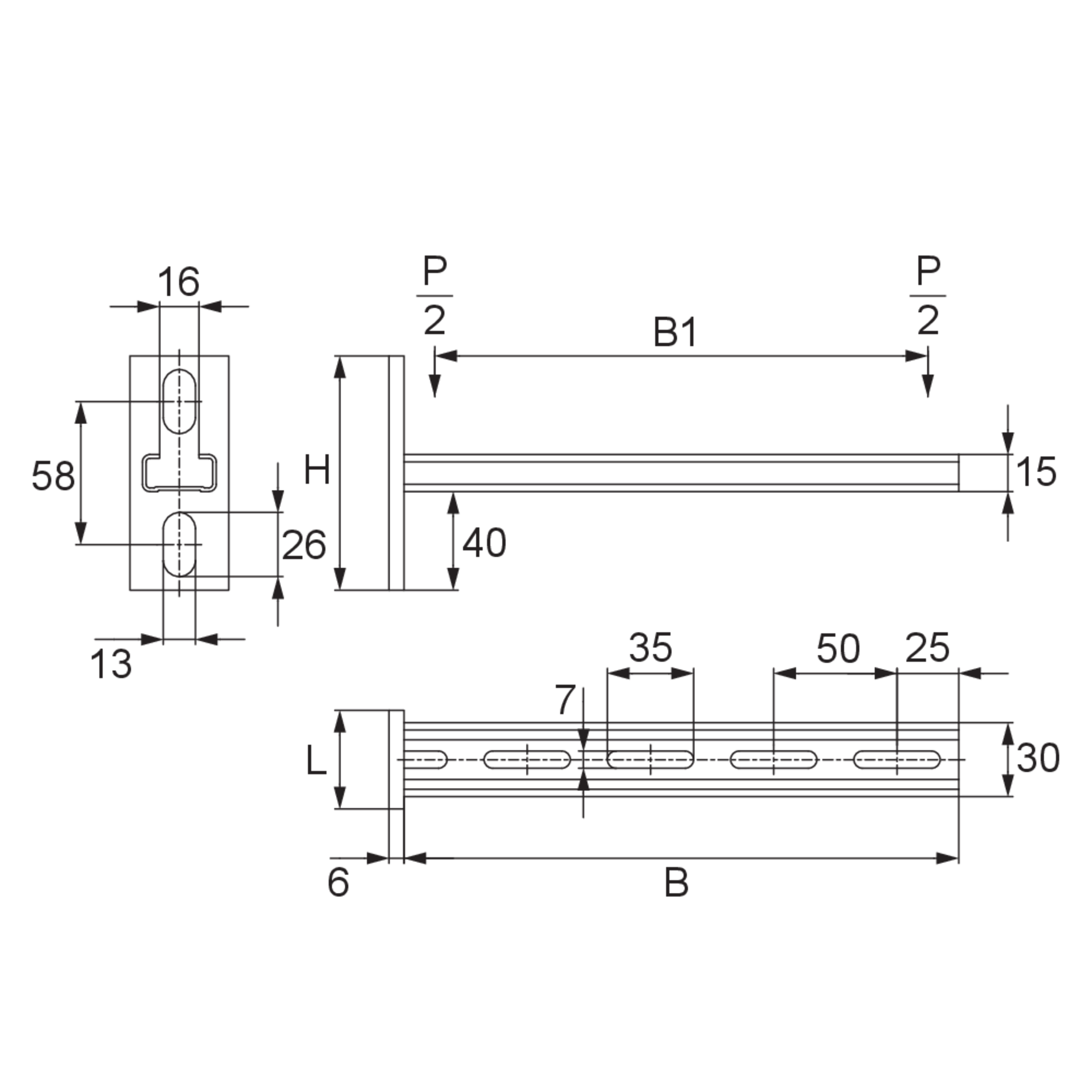

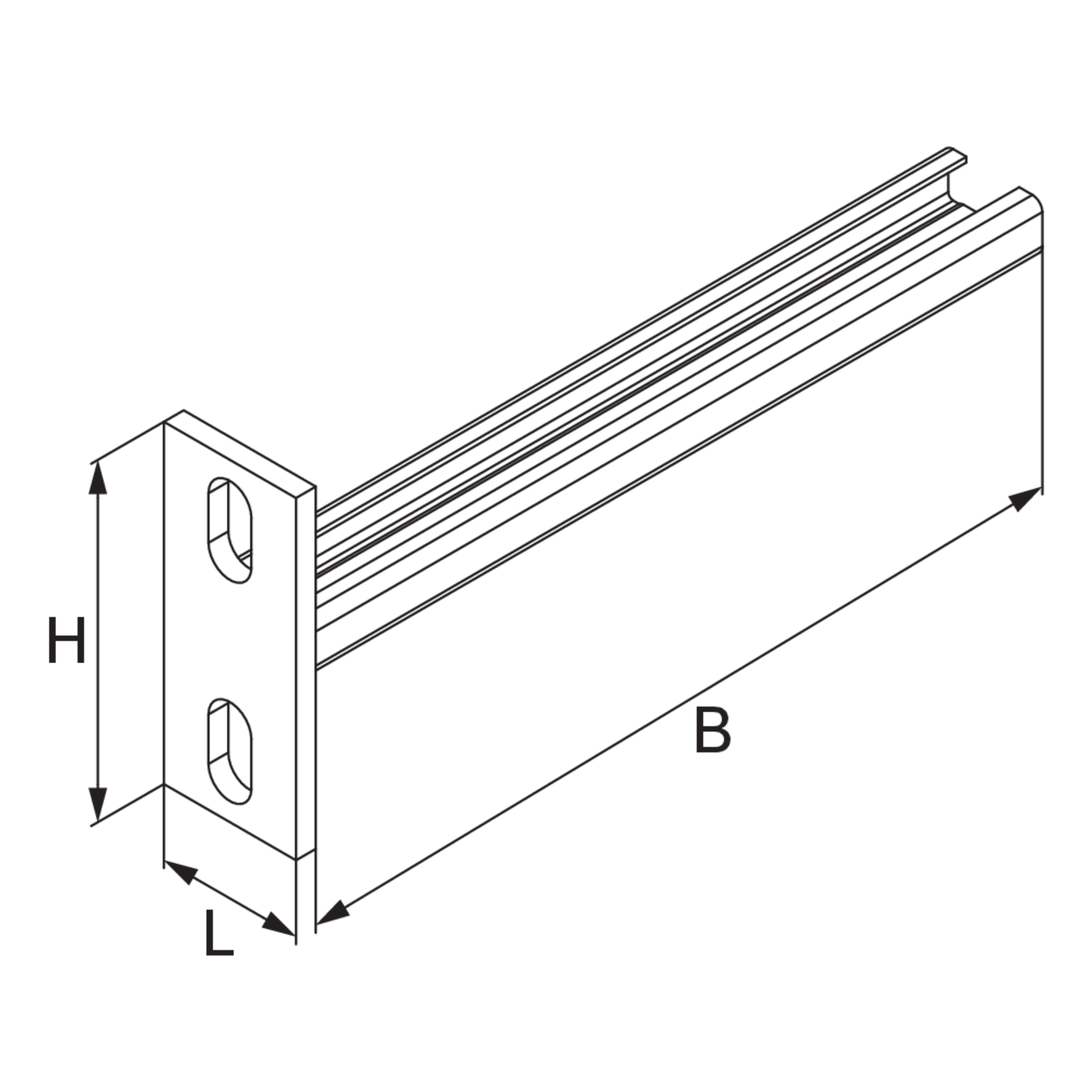

Artikel

H

Höhe

B

Breite

B1

Breite 1

L

Länge

Pmax

max. Belastung

G

Gewicht je Lagermengeneinheit
  • KA 30-010F
    Konsole
    Höhe
    95 mm
    Breite
    125 mm
    Breite 1
    100 mm
    Länge
    40 mm
    max. Belastung
    0.50 kN
    Gewicht je Lagermengeneinheit
    0.250 kg
    Mehr Informationen
  • KA 30-015F
    Konsole
    Höhe
    95 mm
    Breite
    175 mm
    Breite 1
    150 mm
    Länge
    40 mm
    max. Belastung
    0.50 kN
    Gewicht je Lagermengeneinheit
    0.290 kg
    Mehr Informationen
  • KA 30-020F
    Konsole
    Höhe
    95 mm
    Breite
    225 mm
    Breite 1
    200 mm
    Länge
    40 mm
    max. Belastung
    0.50 kN
    Gewicht je Lagermengeneinheit
    0.330 kg
    Mehr Informationen
  • KA 30-025F
    Konsole
    Höhe
    95 mm
    Breite
    275 mm
    Breite 1
    250 mm
    Länge
    40 mm
    max. Belastung
    0.50 kN
    Gewicht je Lagermengeneinheit
    0.360 kg
    Mehr Informationen
  • KA 30-030F
    Konsole
    Höhe
    95 mm
    Breite
    325 mm
    Breite 1
    300 mm
    Länge
    40 mm
    max. Belastung
    0.50 kN
    Gewicht je Lagermengeneinheit
    0.400 kg
    Mehr Informationen
  • KA 30-040F
    Konsole
    Höhe
    95 mm
    Breite
    425 mm
    Breite 1
    400 mm
    Länge
    40 mm
    max. Belastung
    0.50 kN
    Gewicht je Lagermengeneinheit
    0.470 kg
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Tragkonstruktionssysteme Montageanleitung

    Montageanleitung

    PDF, 2 MB

    de en

  • Tragkonstruktionssysteme - Technische Information

    Technische Information

    PDF, 19 MB

    de en

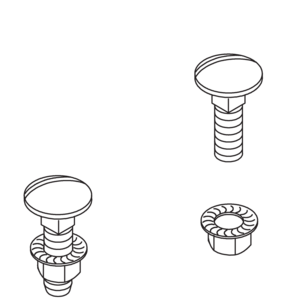

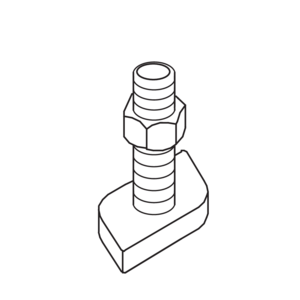

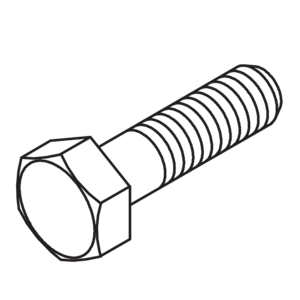

Inklusivzubehör
