RP

Rückenplatte für Wandkonsole KW/KWF

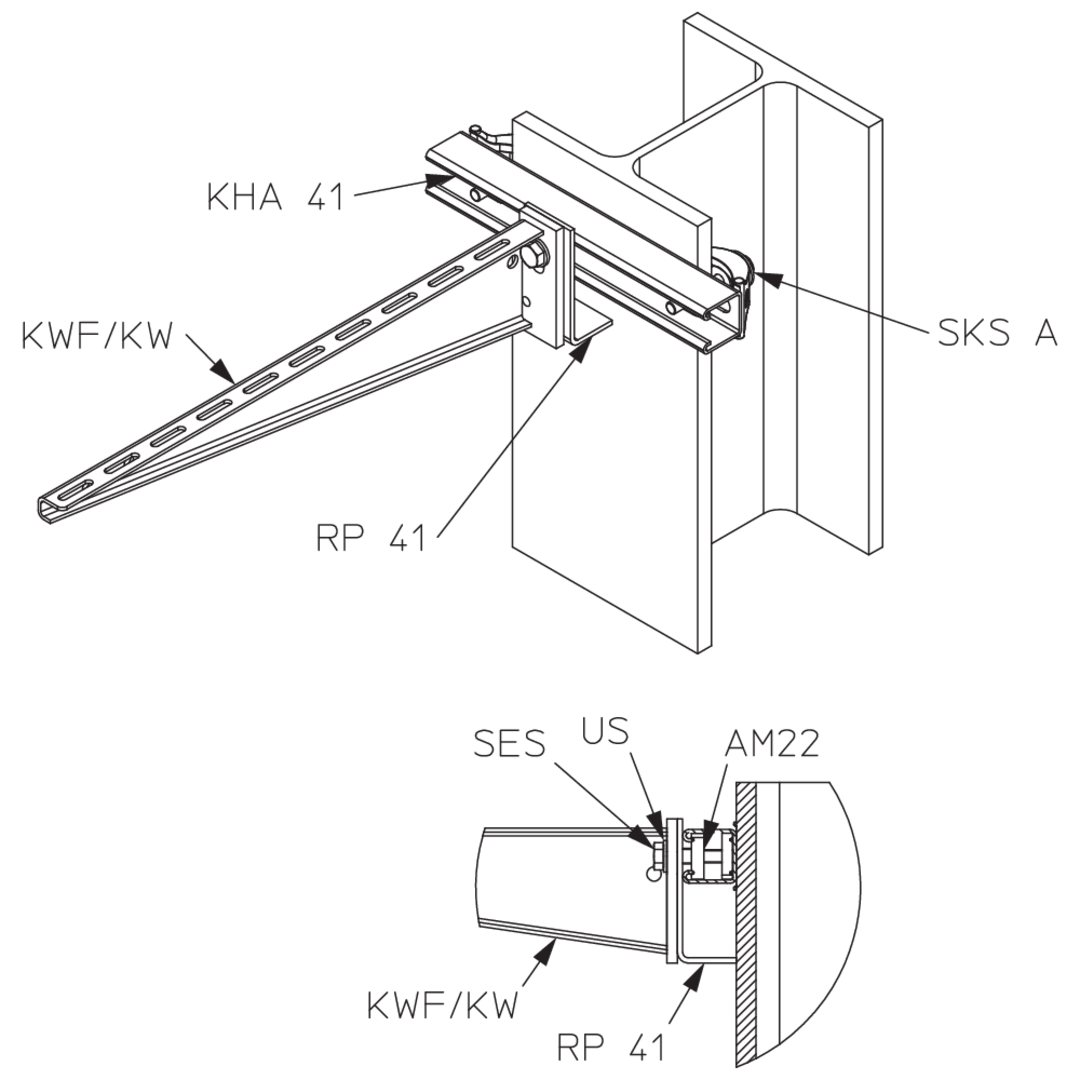

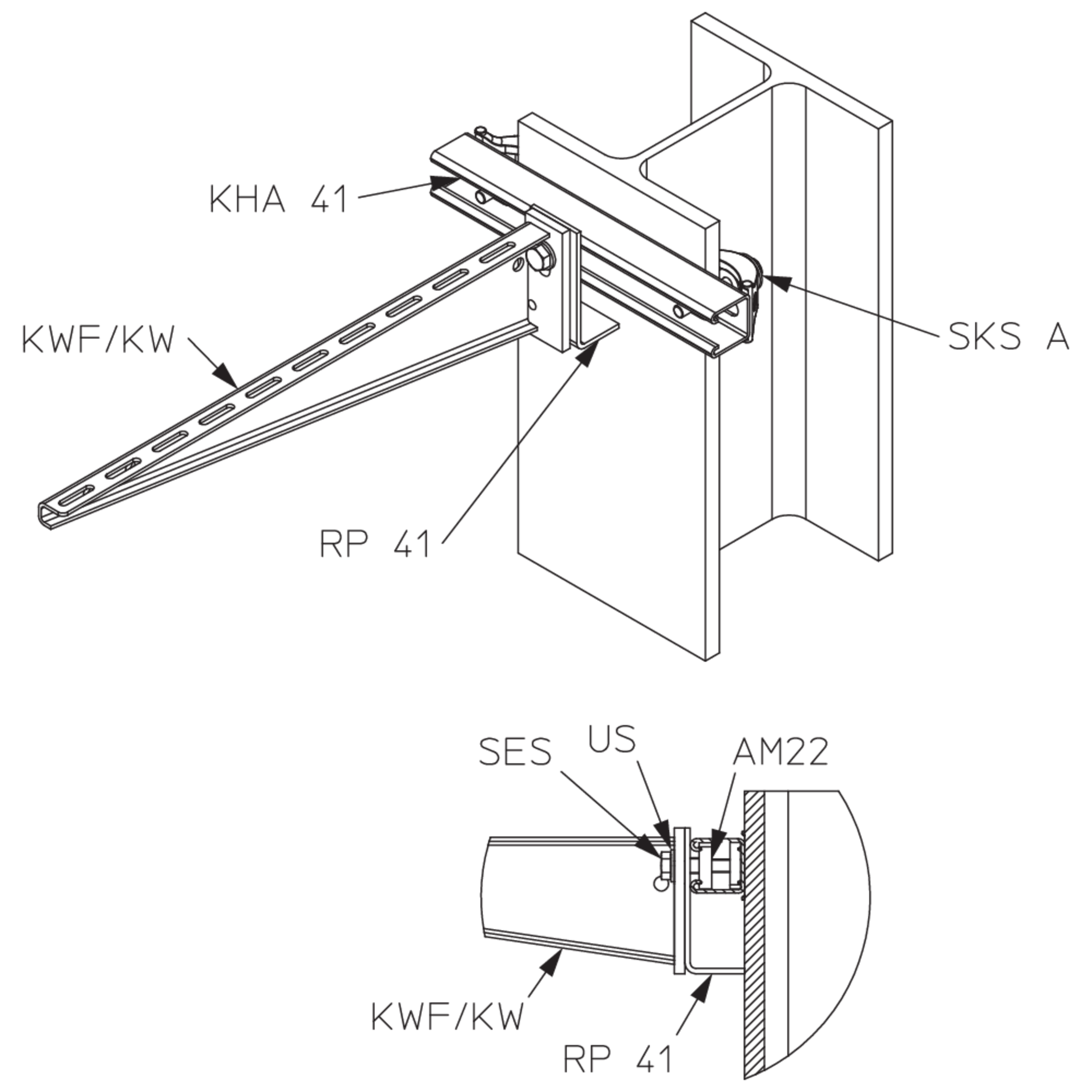

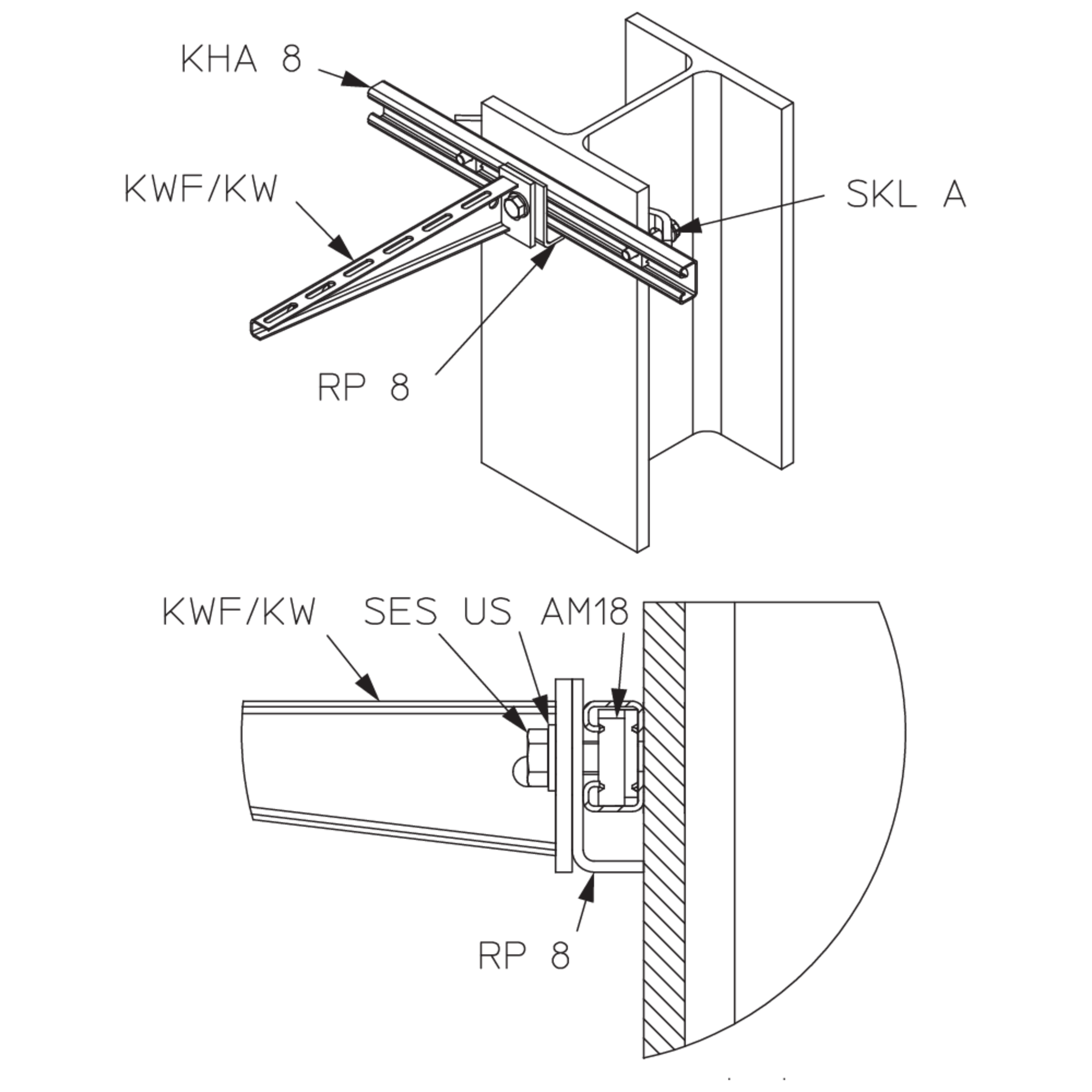

Die Rückenplatte RP eignet sich für Konsolen KWF oder KW, die mittels waagerechter Profilschienen KHA 8 oder KHA 41 an Stahlprofilen befestigt sind. Die Rückenplatte zwischen Konsole und Profilschiene verhindert Torsionskräfte an der waagerechten Profilschiene. RP 8 ist für Profilschienen KHA 8 ausgelegt, RP 41 für Profilschienen KHA 41. Die statischen Werte für die Profilschienen KHA 8 und KHA 41 sind zu beachten.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

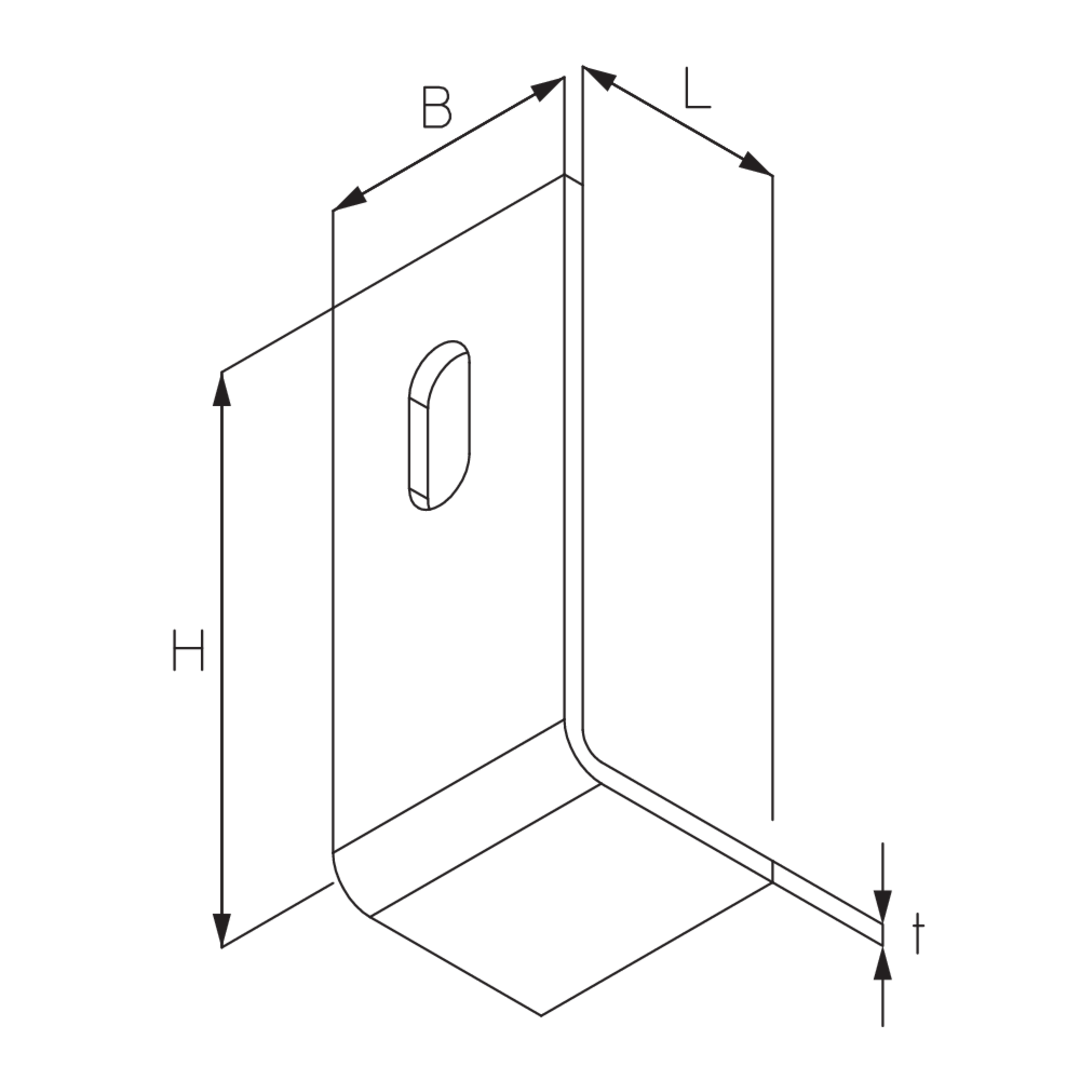

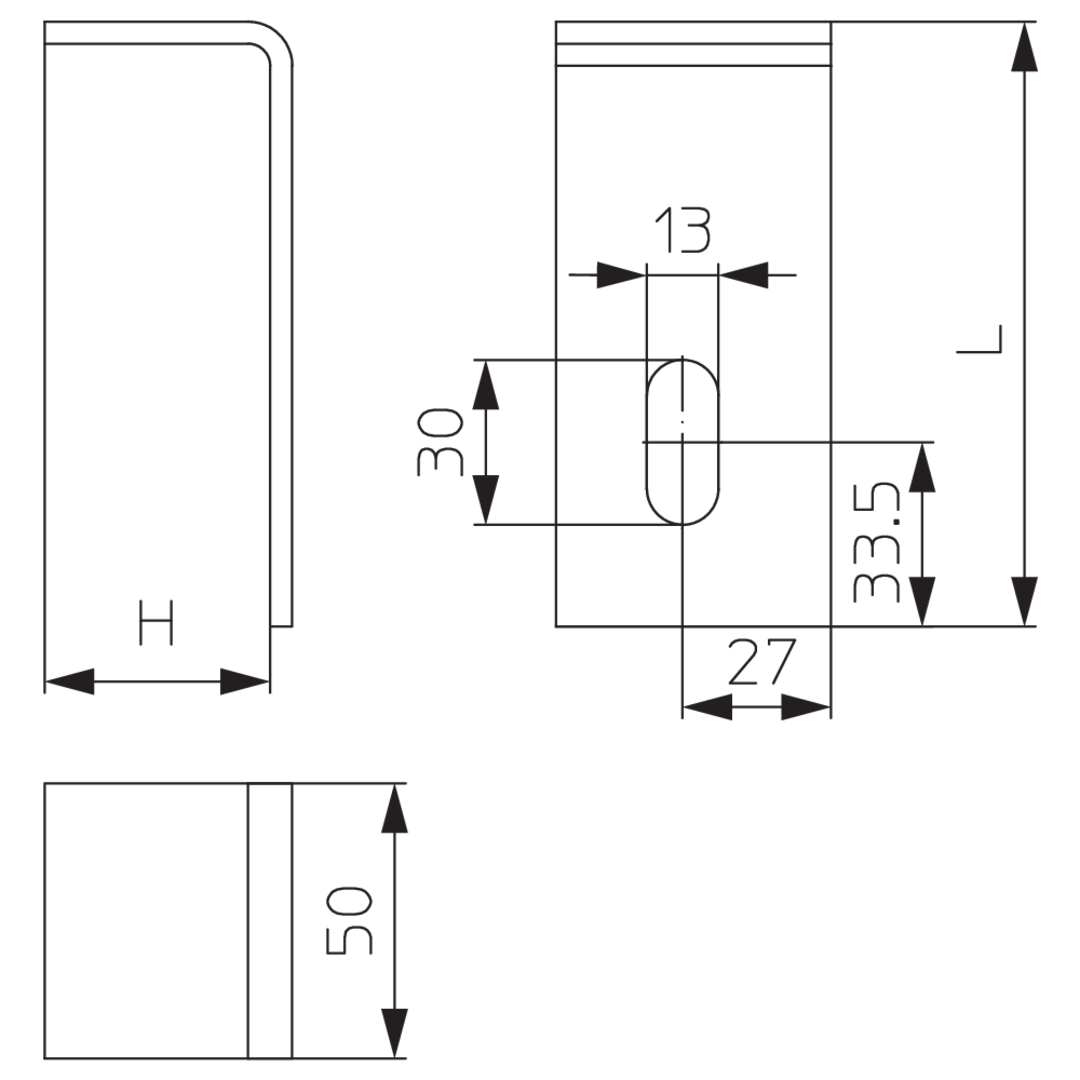

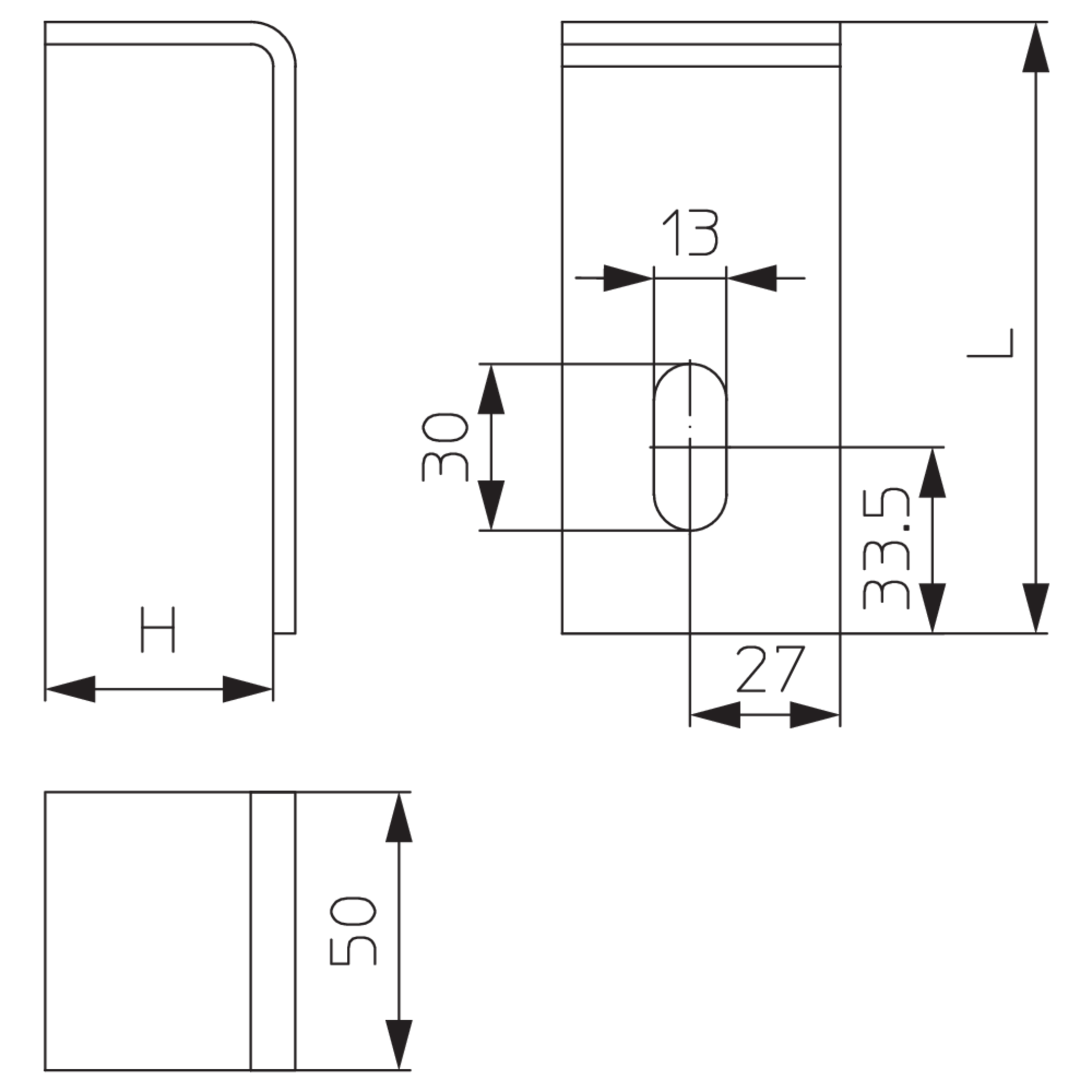

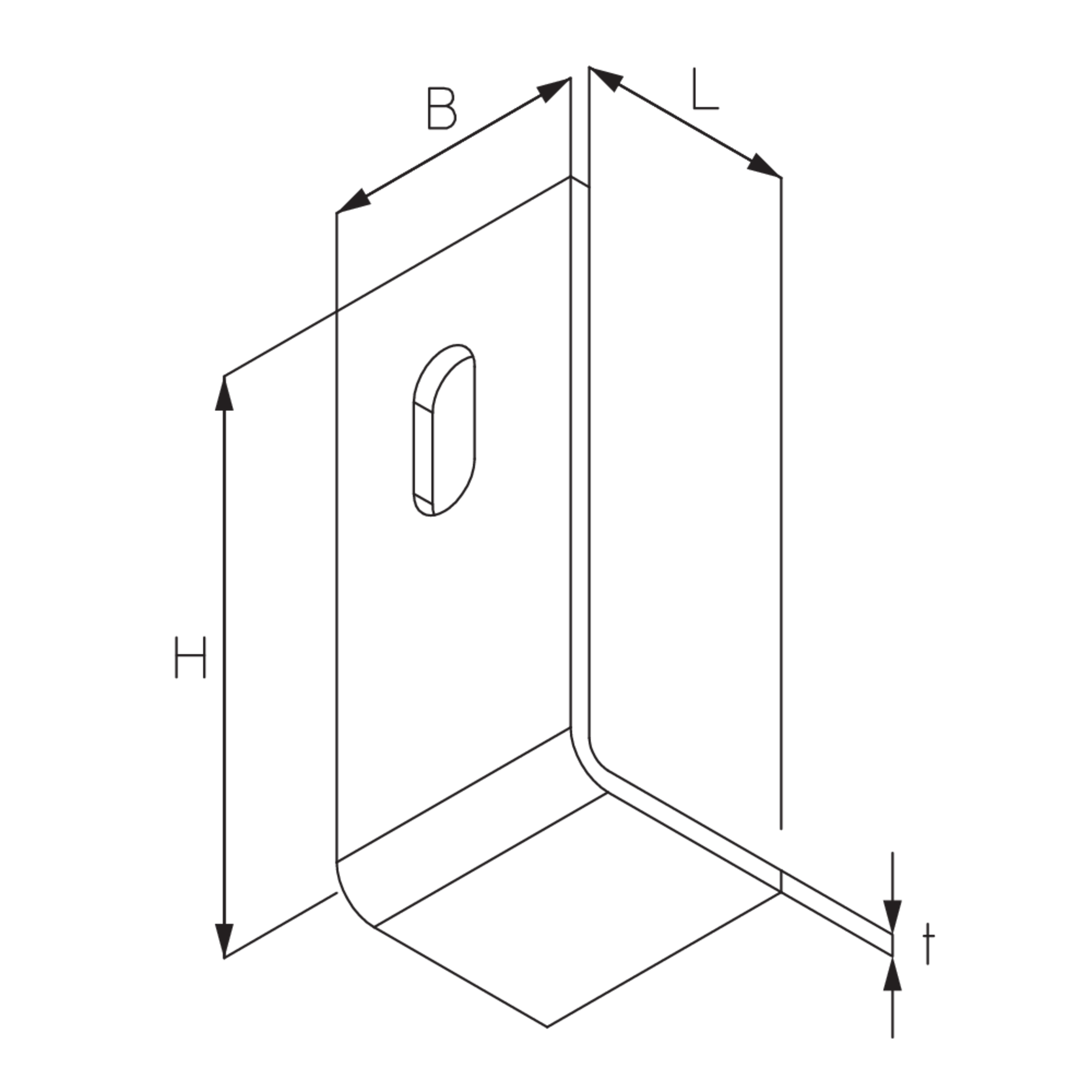

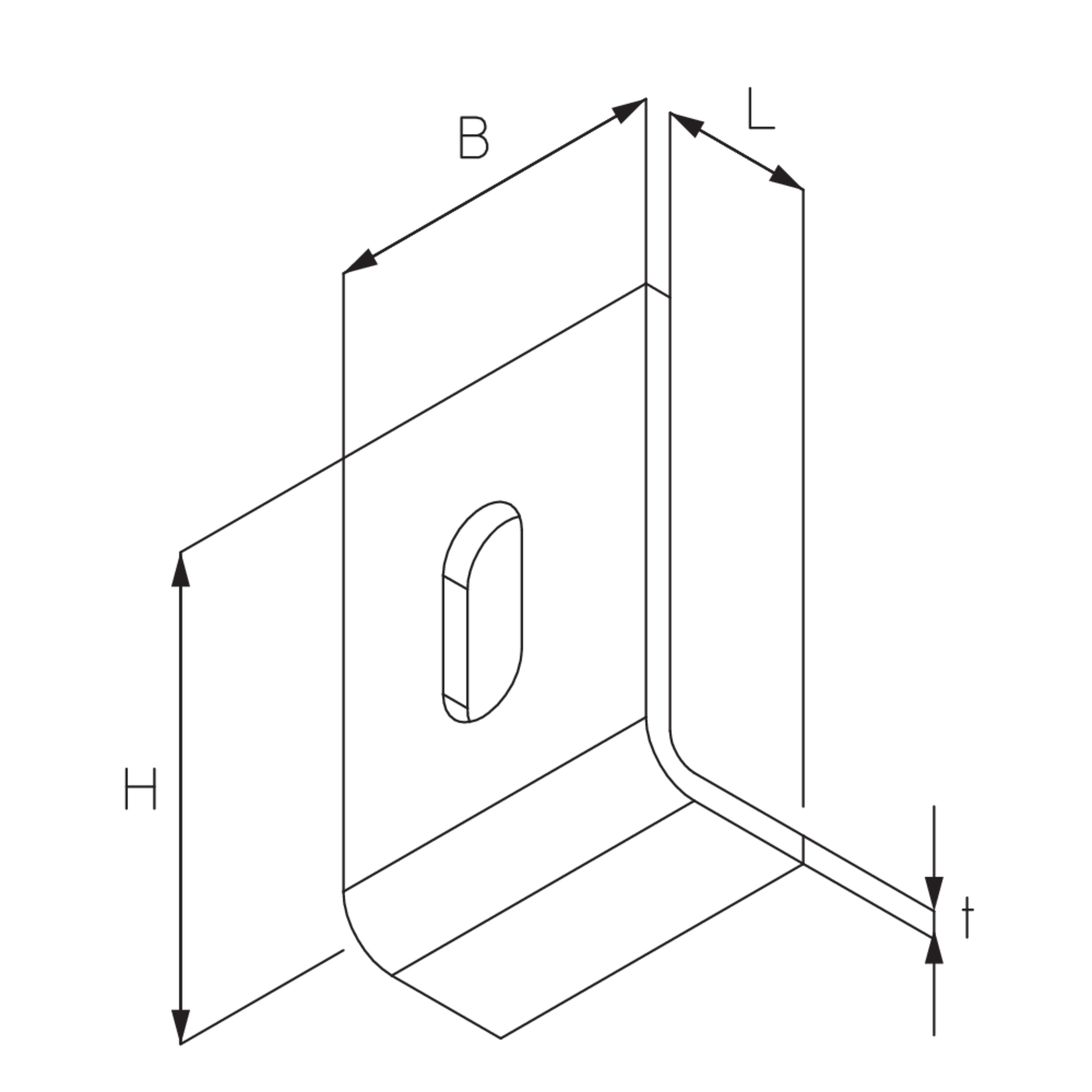

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

G

Gewicht je Lagermengeneinheit

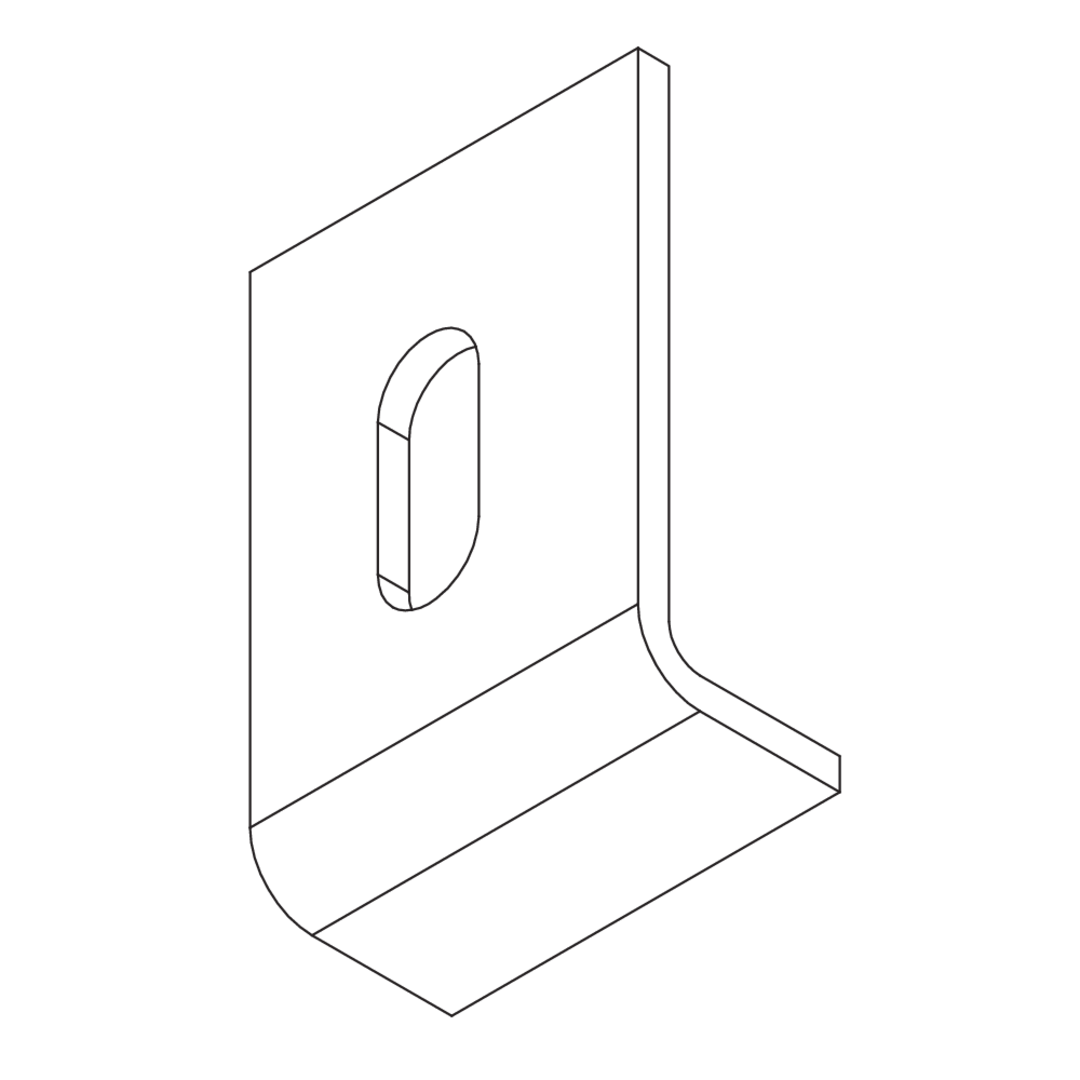

  • RP 8F
    Rückenplatte KW 0XXF/KWMS 0XXF
    Höhe
    110 mm
    Breite
    40 mm
    Länge
    21 mm
    Materialstärke
    4.00 mm
    Gewicht je Lagermengeneinheit
    0.158 kg
    Mehr Informationen

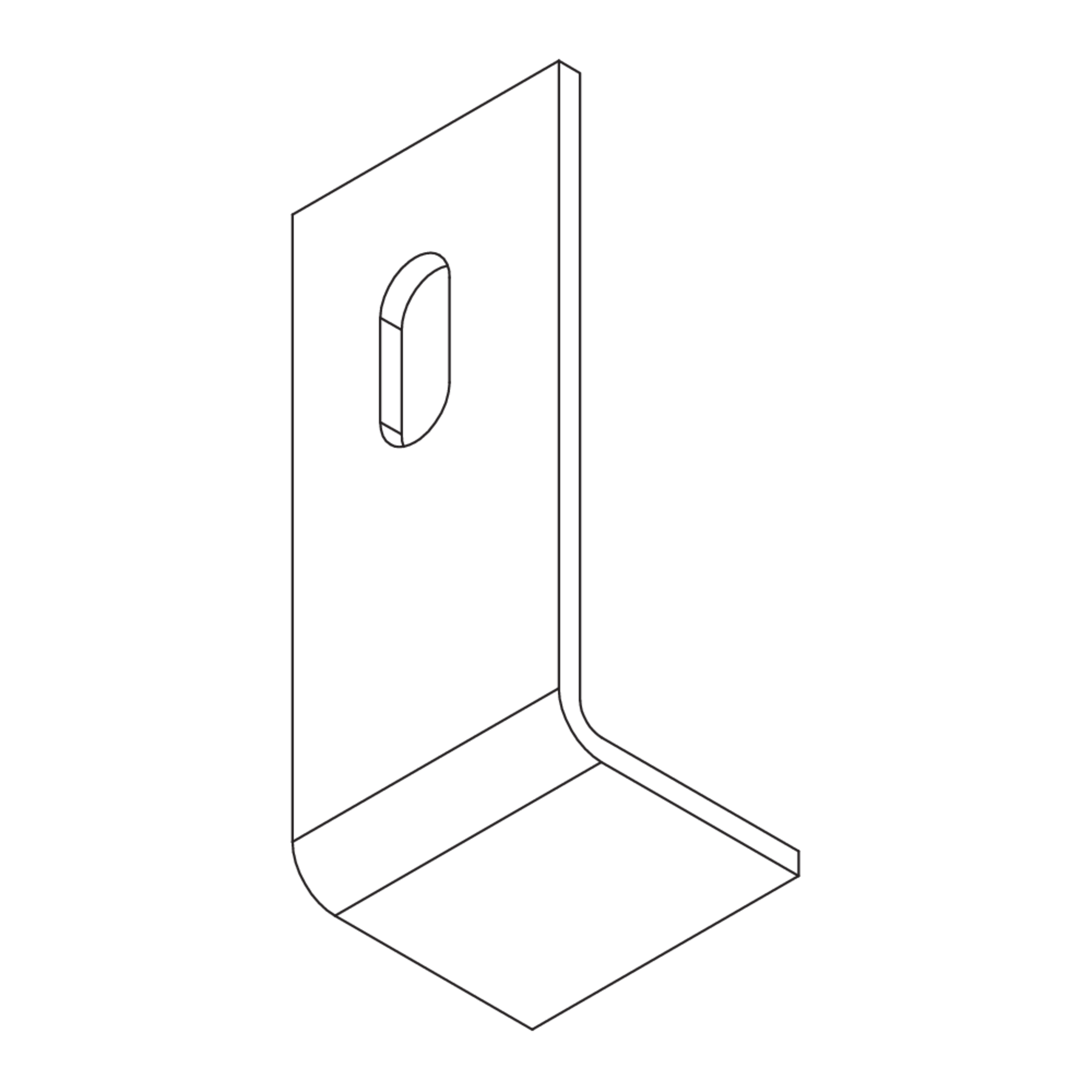

  • RP 41F
    Rückenplatte KW 0XXF/KWMS 0XXF
    Höhe
    110 mm
    Breite
    40 mm
    Länge
    41 mm
    Materialstärke
    4.00 mm
    Gewicht je Lagermengeneinheit
    0.181 kg
    Mehr Informationen
