KA 41

Stielkonsole, Standard, KDAG 41, A/KHA 21/41/42/82

Die Stielkonsole KA 41 wird am Konsolhalter KDAG 41 oder KHA 41/KHAL 41 befestigt und ist für Lasten bis 4,3 kN vorgesehen. Das System eignet sich für Gitterbahnen, Kabelrinnen und -leitern mit Bahnbreiten bis 600 mm. Die Konsole steht in tauchfeuerverzinktem Stahl zur Verfügung.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

B1

Breite 1

L

Länge

Pmax

max. Belastung

G

Gewicht je Lagermengeneinheit
  • KA 41-010F
    Konsole
    Höhe
    150 mm
    Breite
    125 mm
    Breite 1
    100 mm
    Länge
    54 mm
    max. Belastung
    4.30 kN
    Gewicht je Lagermengeneinheit
    0.890 kg
    Mehr Informationen
  • KA 41-015F
    Konsole
    Höhe
    150 mm
    Breite
    175 mm
    Breite 1
    150 mm
    Länge
    54 mm
    max. Belastung
    4.30 kN
    Gewicht je Lagermengeneinheit
    1.020 kg
    Mehr Informationen
  • KA 41-020F
    Konsole
    Höhe
    150 mm
    Breite
    225 mm
    Breite 1
    200 mm
    Länge
    54 mm
    max. Belastung
    4.30 kN
    Gewicht je Lagermengeneinheit
    1.150 kg
    Mehr Informationen
  • KA 41-025F
    Konsole
    Höhe
    150 mm
    Breite
    275 mm
    Breite 1
    250 mm
    Länge
    54 mm
    max. Belastung
    4.30 kN
    Gewicht je Lagermengeneinheit
    1.280 kg
    Mehr Informationen
  • KA 41-030F
    Konsole
    Höhe
    150 mm
    Breite
    325 mm
    Breite 1
    300 mm
    Länge
    54 mm
    max. Belastung
    4.30 kN
    Gewicht je Lagermengeneinheit
    1.410 kg
    Mehr Informationen
  • KA 41-040F
    Konsole
    Höhe
    150 mm
    Breite
    425 mm
    Breite 1
    400 mm
    Länge
    54 mm
    max. Belastung
    4.30 kN
    Gewicht je Lagermengeneinheit
    1.670 kg
    Mehr Informationen
  • KA 41-050F
    Konsole
    Höhe
    150 mm
    Breite
    525 mm
    Breite 1
    500 mm
    Länge
    54 mm
    max. Belastung
    4.30 kN
    Gewicht je Lagermengeneinheit
    1.930 kg
    Mehr Informationen
  • KA 41-060F
    Konsole
    Höhe
    150 mm
    Breite
    625 mm
    Breite 1
    600 mm
    Länge
    54 mm
    max. Belastung
    4.30 kN
    Gewicht je Lagermengeneinheit
    2.200 kg
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Tragkonstruktionssysteme Montageanleitung

    Montageanleitung

    PDF, 2 MB

    de en

  • Tragkonstruktionssysteme - Technische Information

    Technische Information

    PDF, 19 MB

    de en

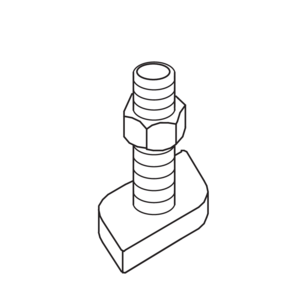

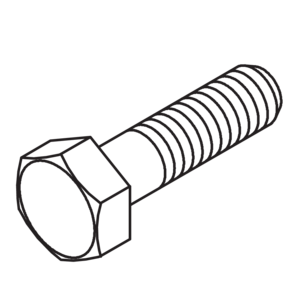

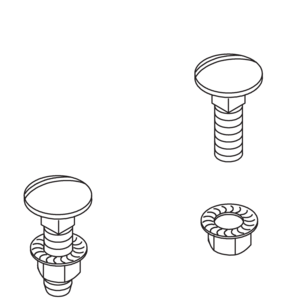

Inklusivzubehör
