AVLW

Schienenverbinder, 90°

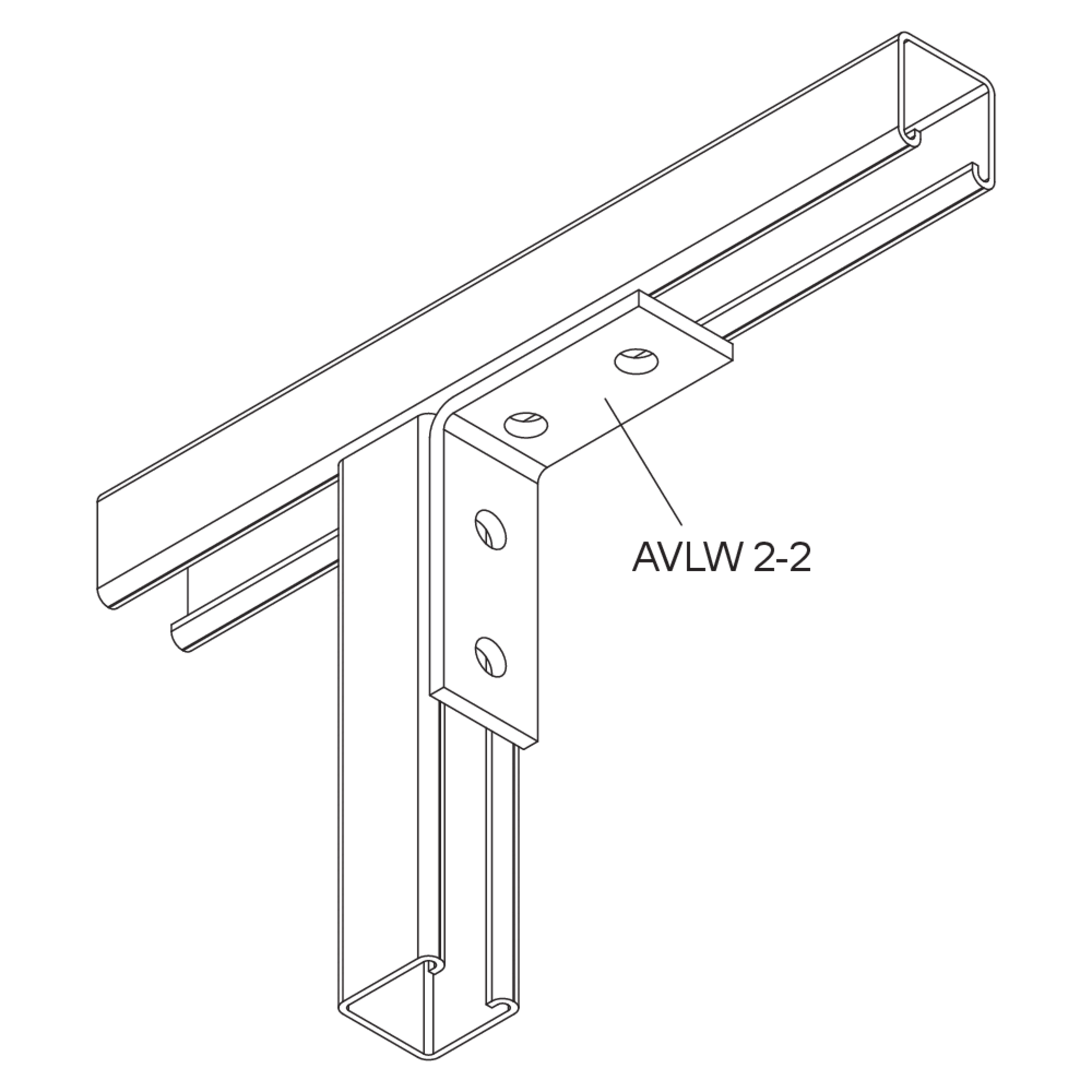

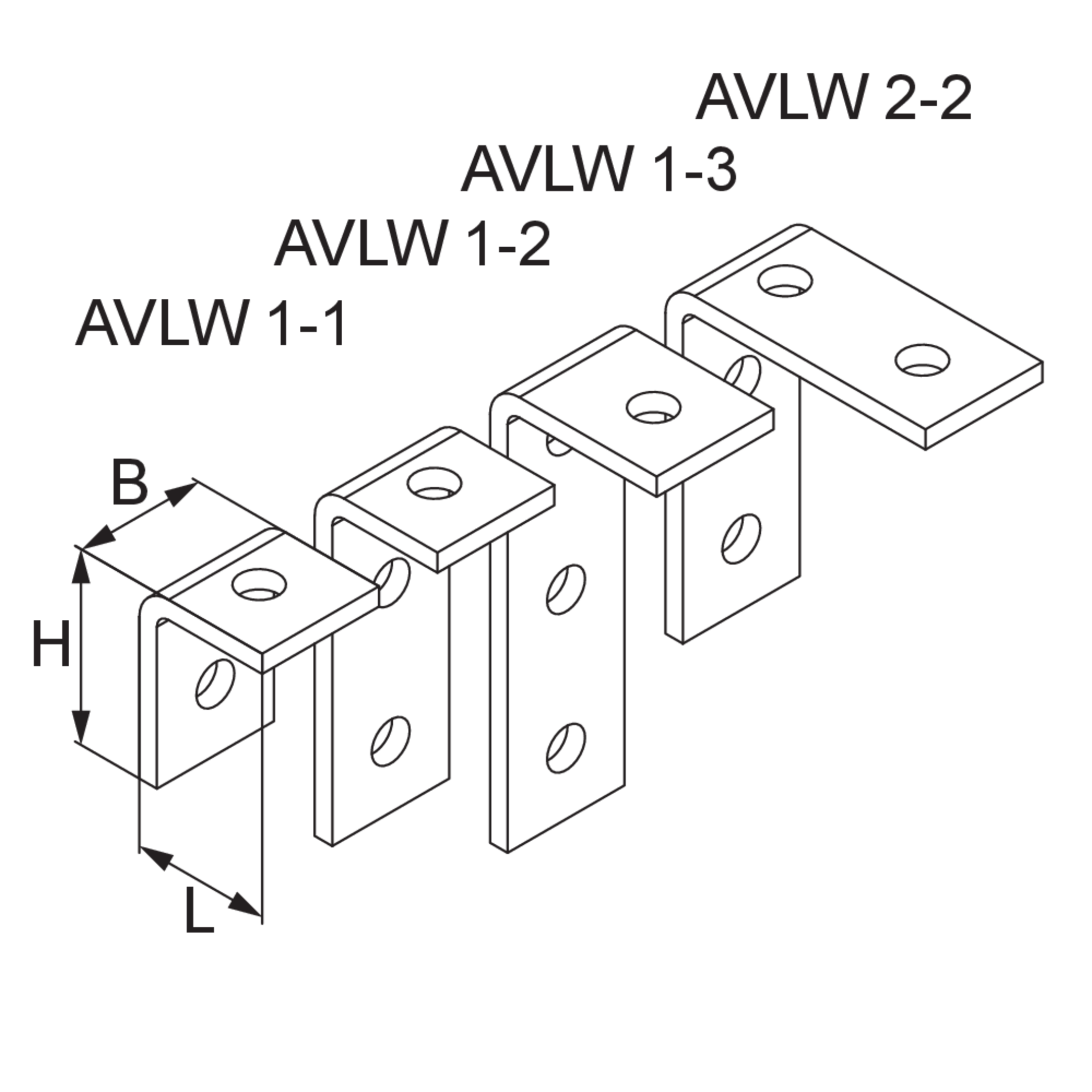

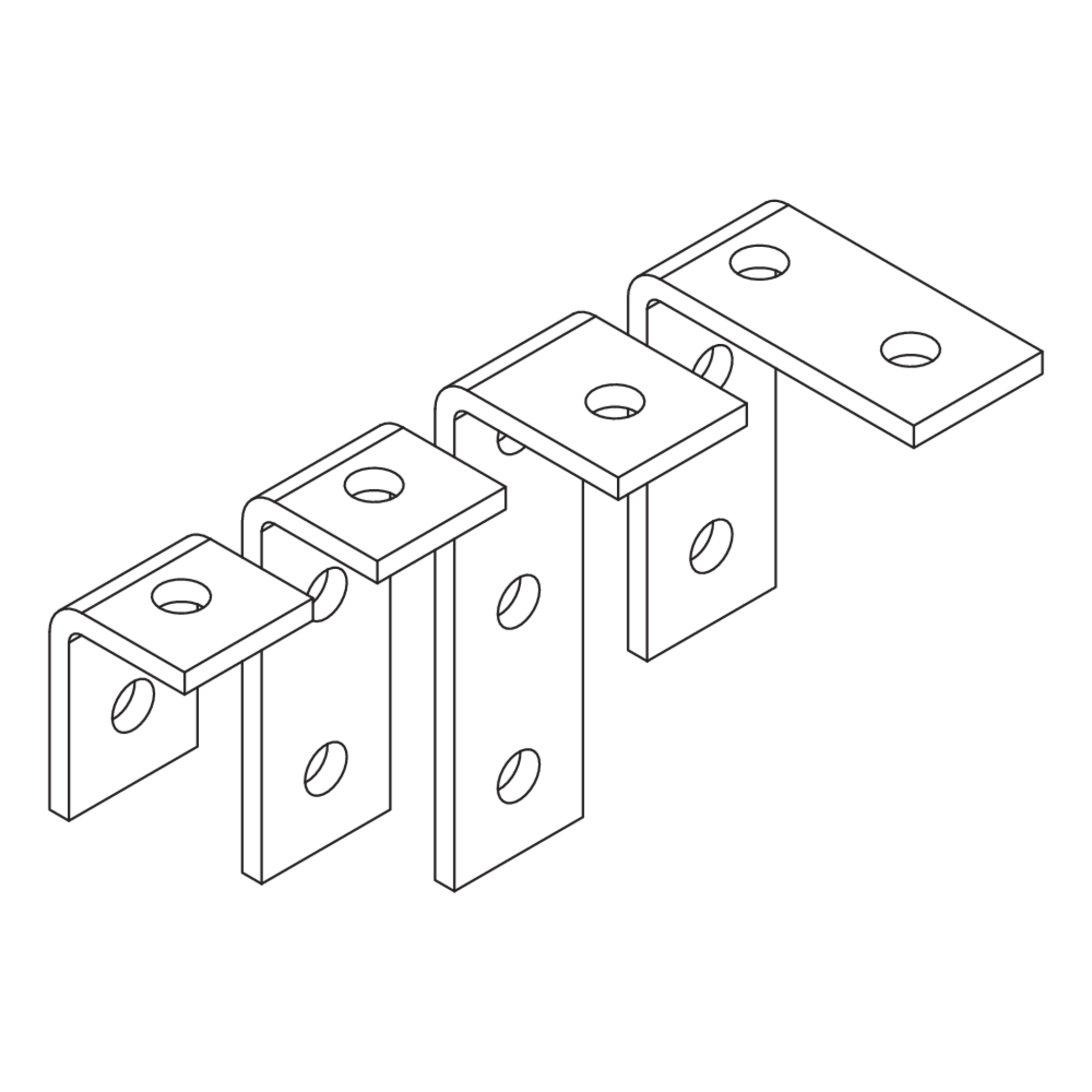

Die Schienenverbinder AVLW sind Eckverbinder mit einem Winkel von 90° mit 1-1-, 1-2-, 1-3- oder 2-2-Lochung. Sie verbinden Montageschienen als Kreuzung oder Abzweig und bestehen aus tauchfeuerverzinktem Stahl.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

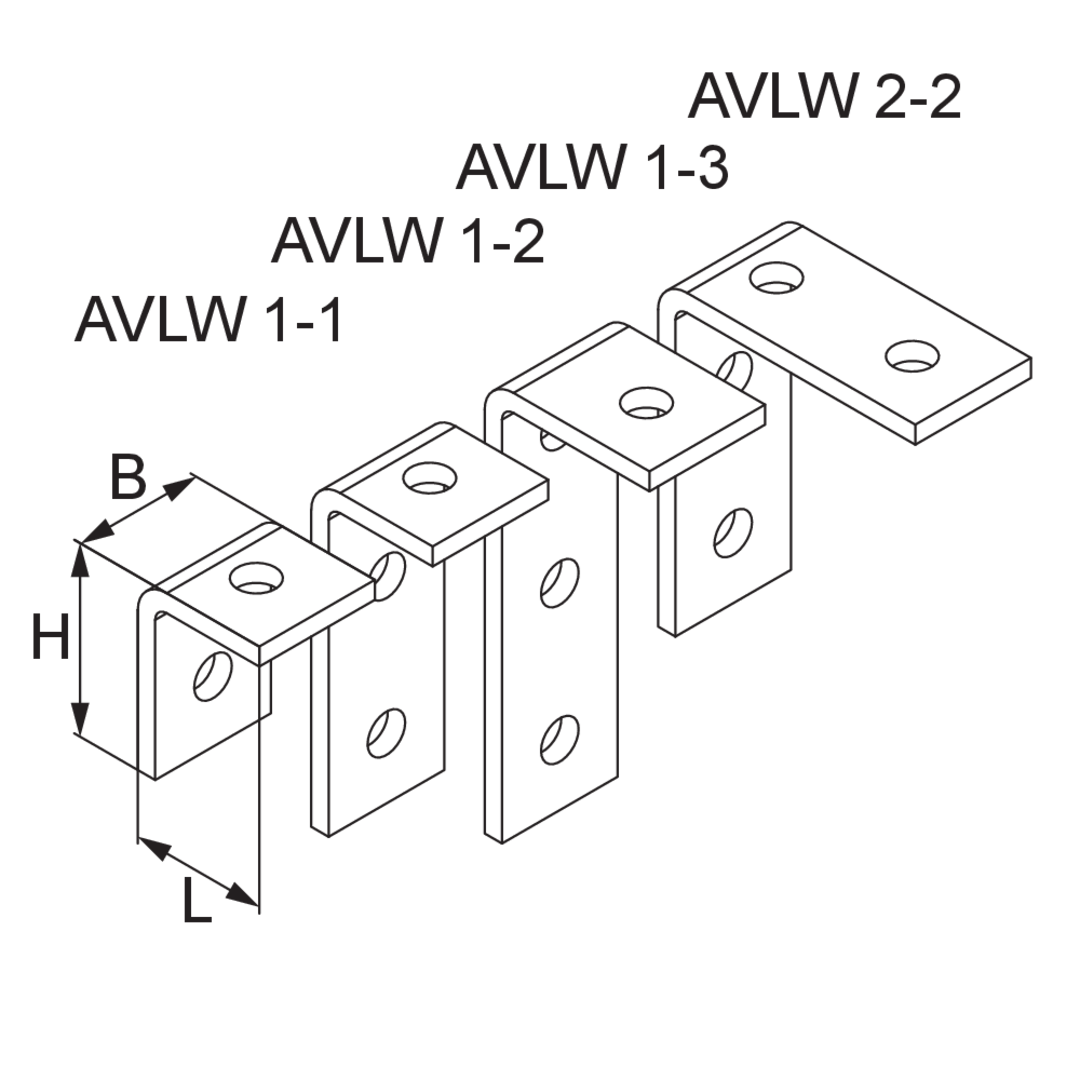

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

W

Winkel

G

Gewicht je Lagermengeneinheit

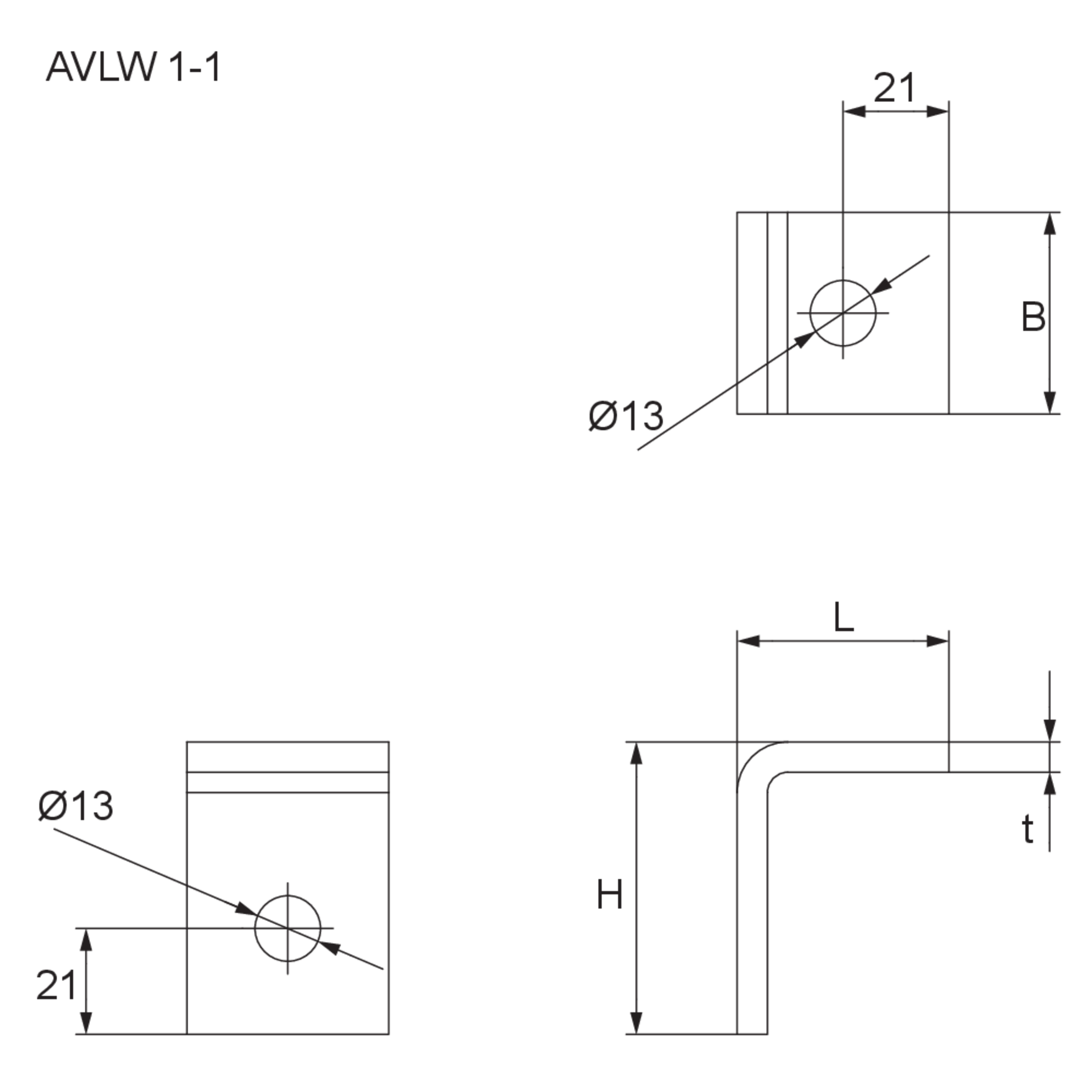

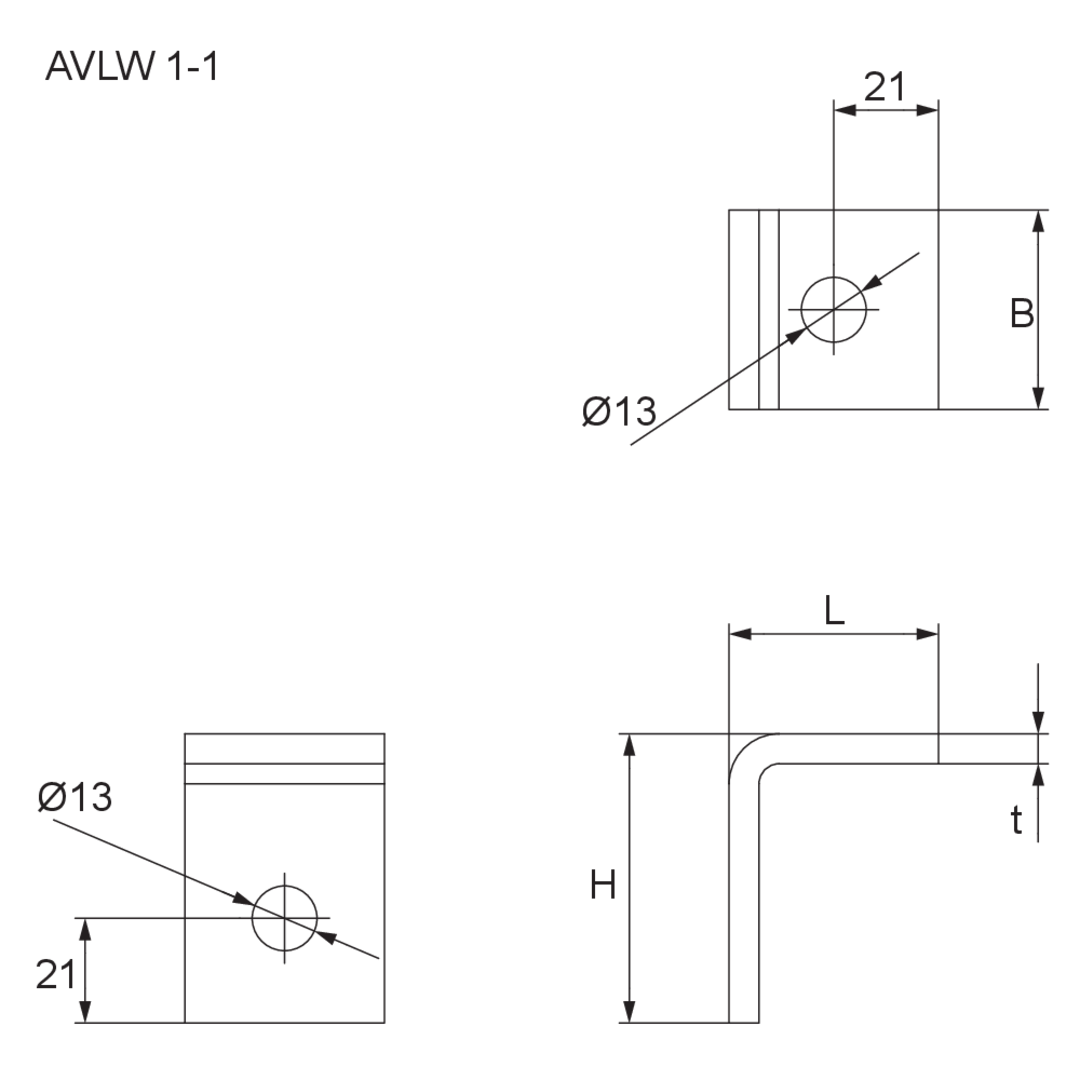

  • AVLW 1-1F
    Profilschienenverbinder
    Höhe
    58 mm
    Breite
    40 mm
    Länge
    42 mm
    Materialstärke
    6.00 mm
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    0.170 kg
    Mehr Informationen

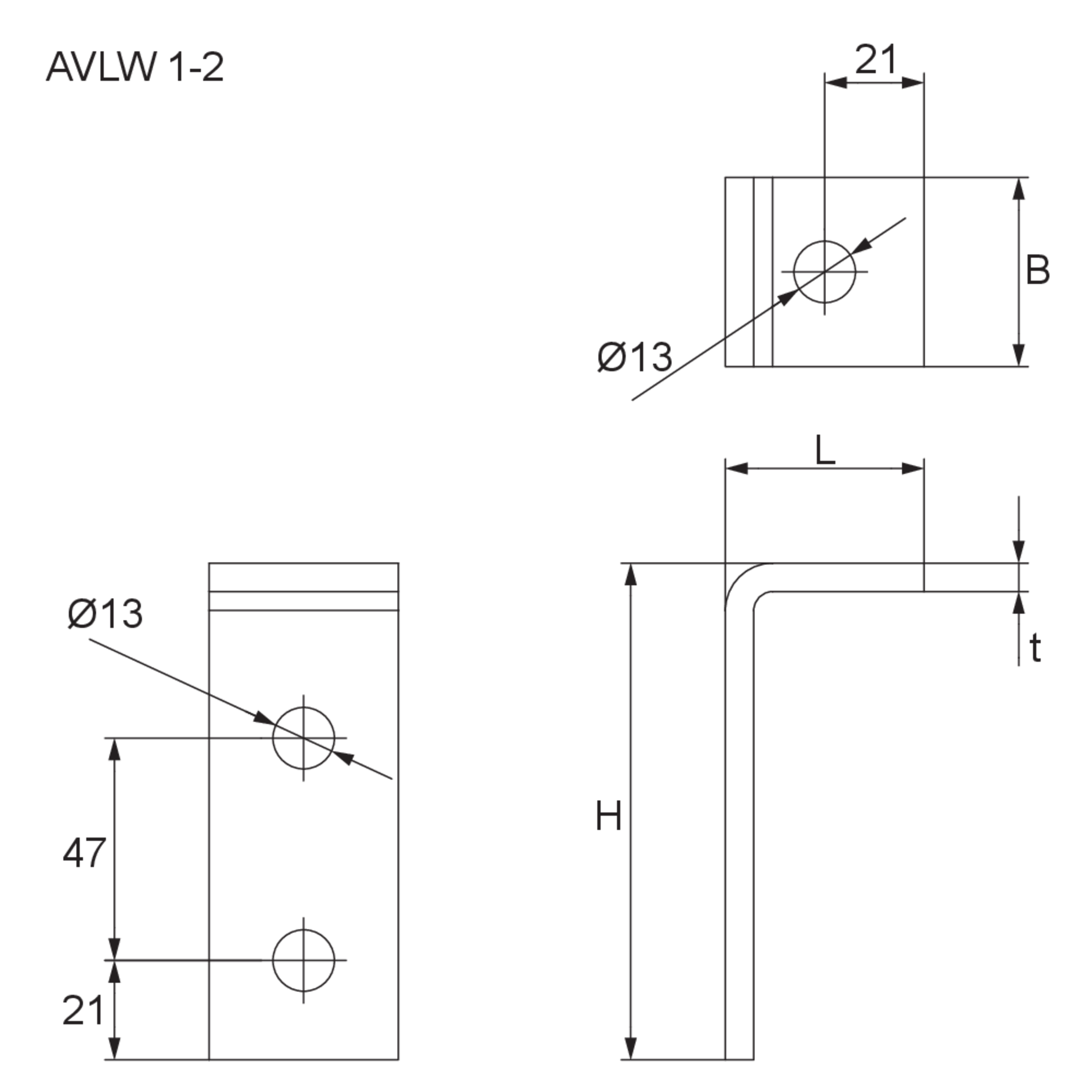

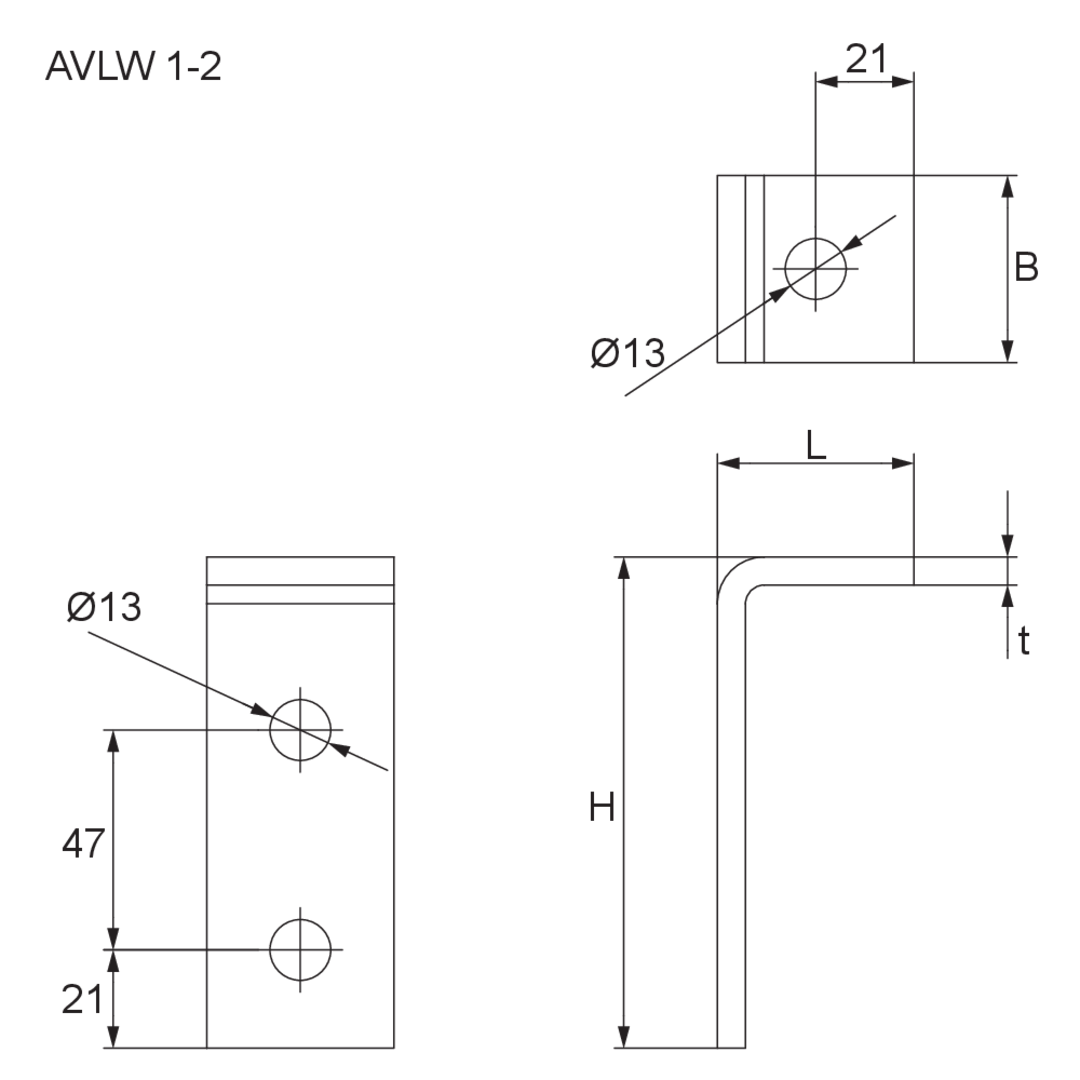

  • AVLW 1-2F
    Profilschienenverbinder
    Höhe
    105 mm
    Breite
    40 mm
    Länge
    42 mm
    Materialstärke
    6.00 mm
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    0.260 kg
    Mehr Informationen

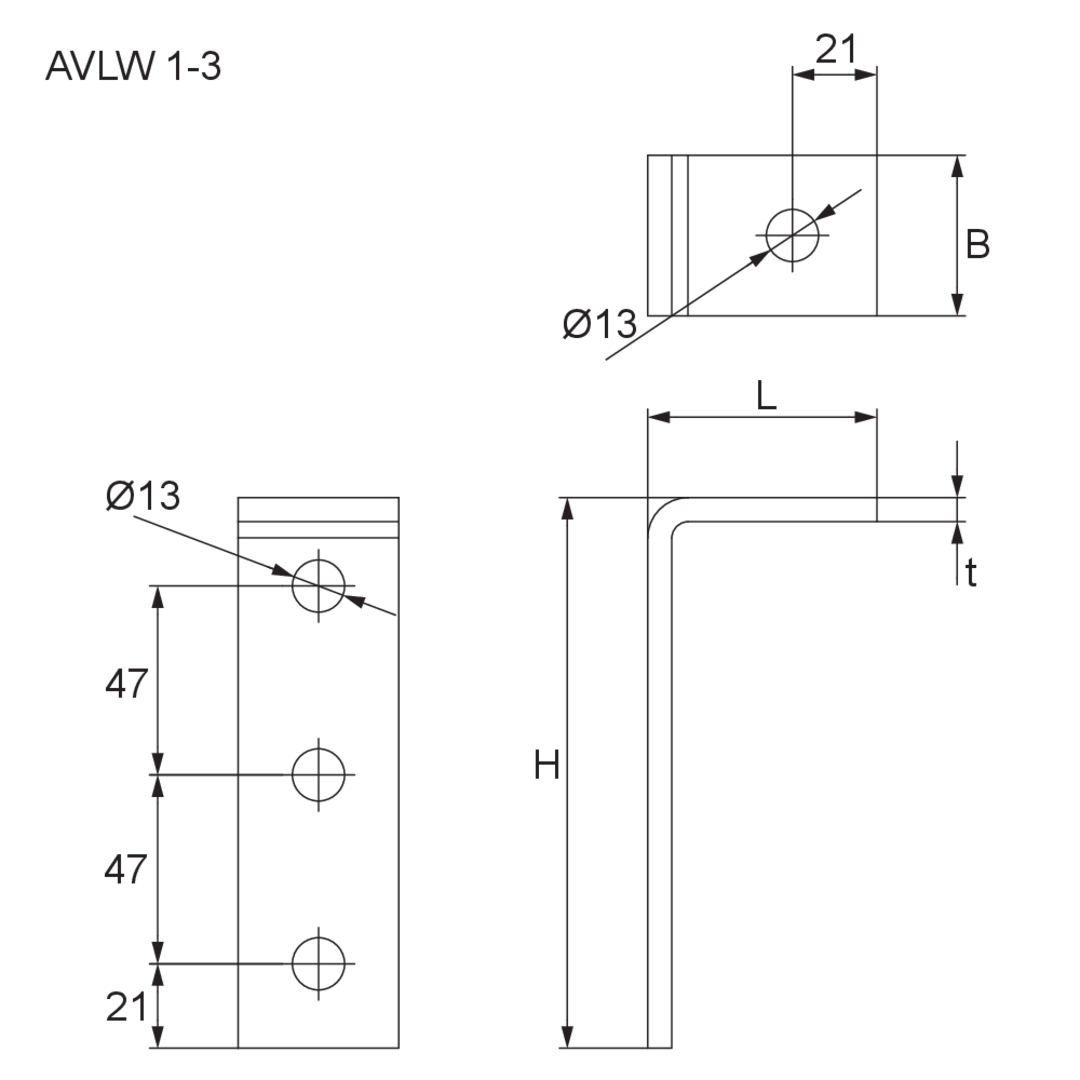

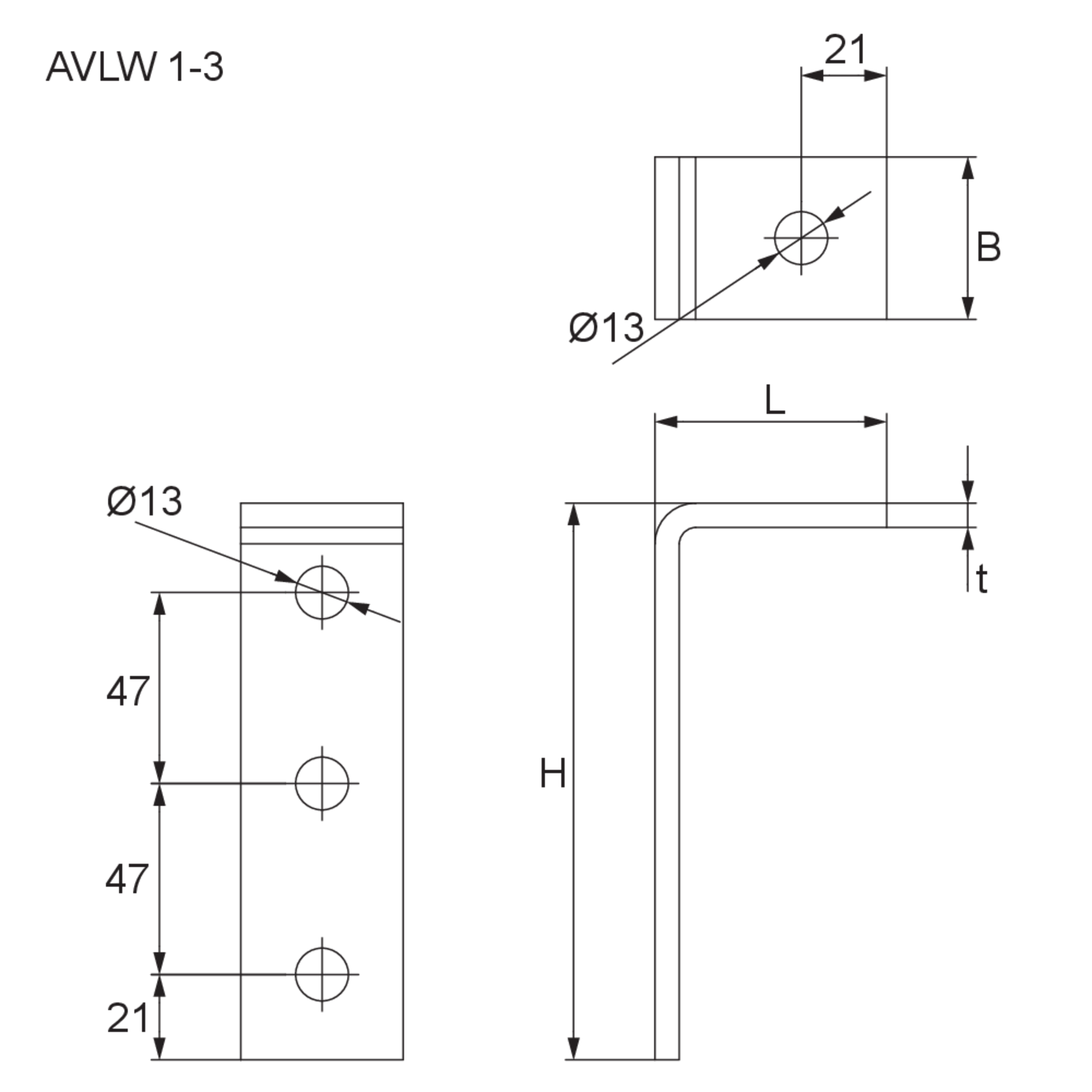

  • AVLW 1-3F
    Profilschienenverbinder
    Höhe
    137 mm
    Breite
    40 mm
    Länge
    57 mm
    Materialstärke
    6.00 mm
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    0.350 kg
    Mehr Informationen

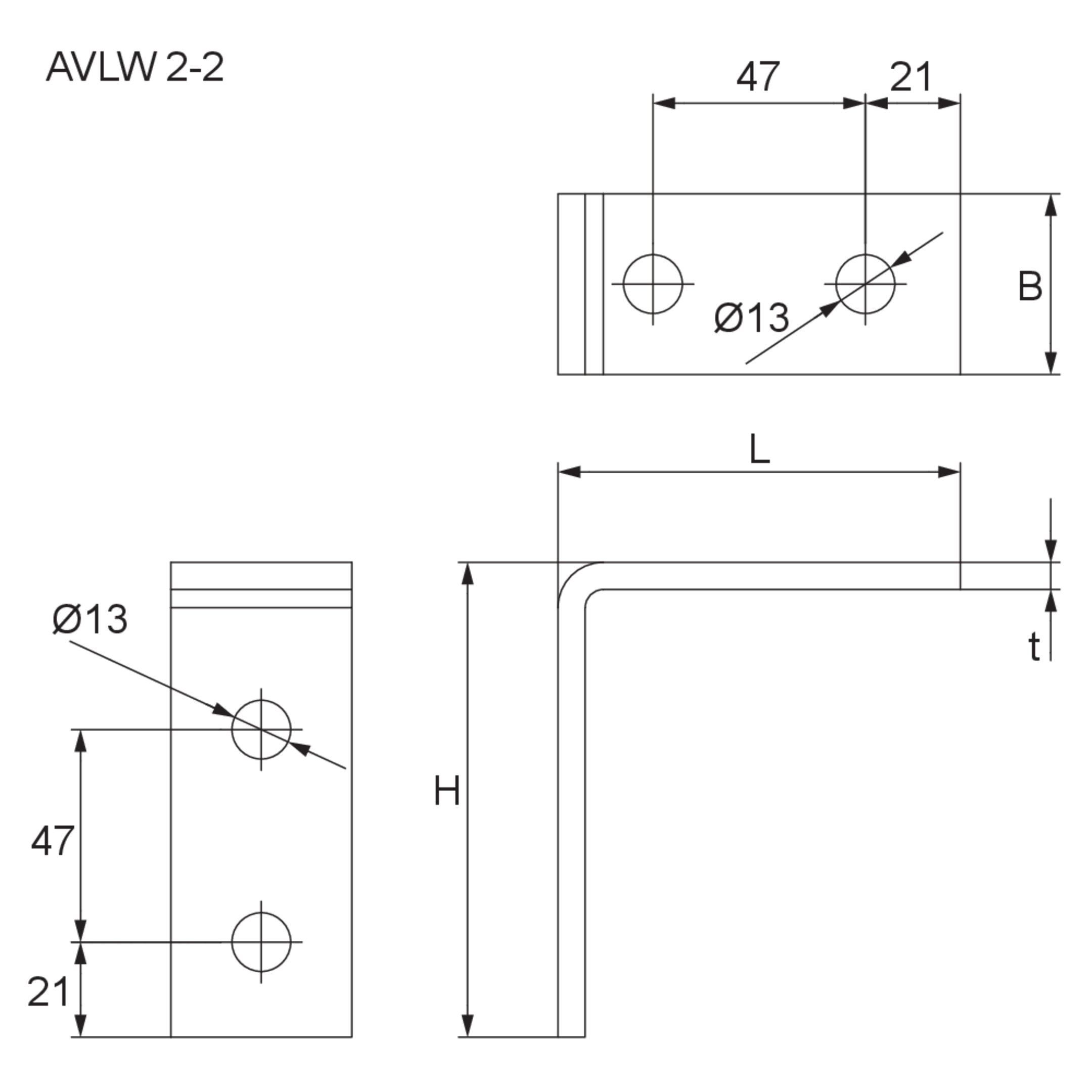

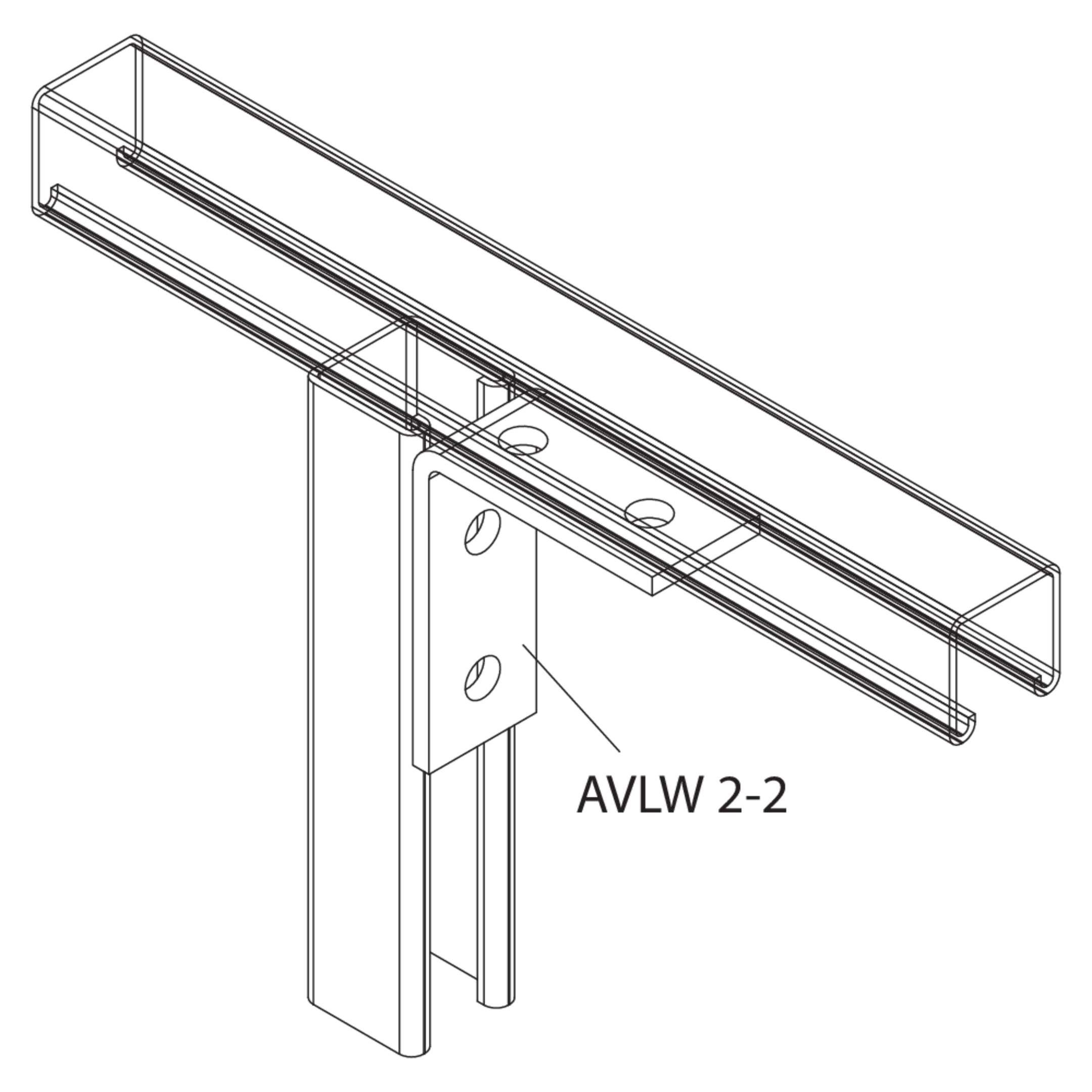

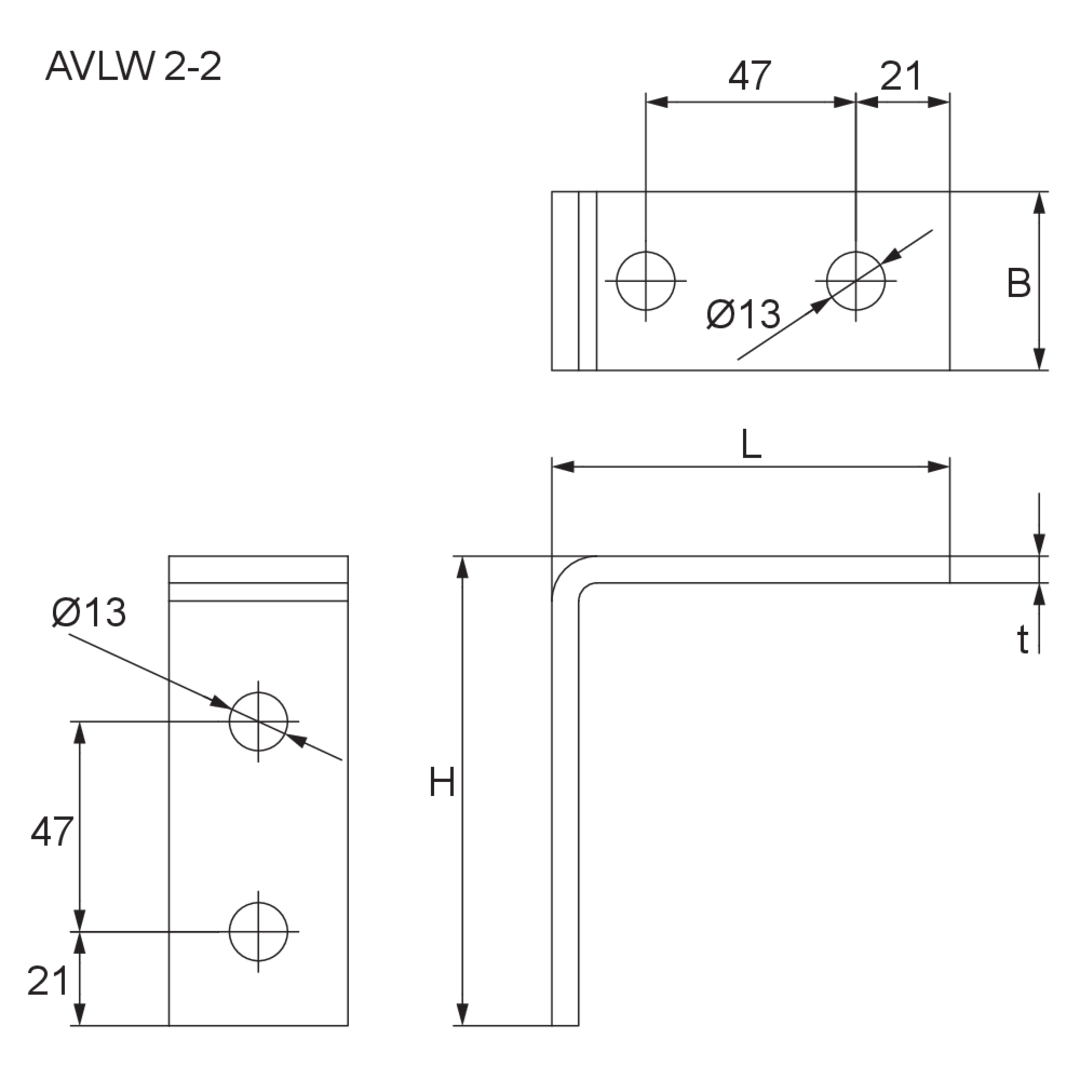

  • AVLW 2-2F
    Profilschienenverbinder
    Höhe
    105 mm
    Breite
    40 mm
    Länge
    89 mm
    Materialstärke
    6.00 mm
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    0.350 kg
    Mehr Informationen
