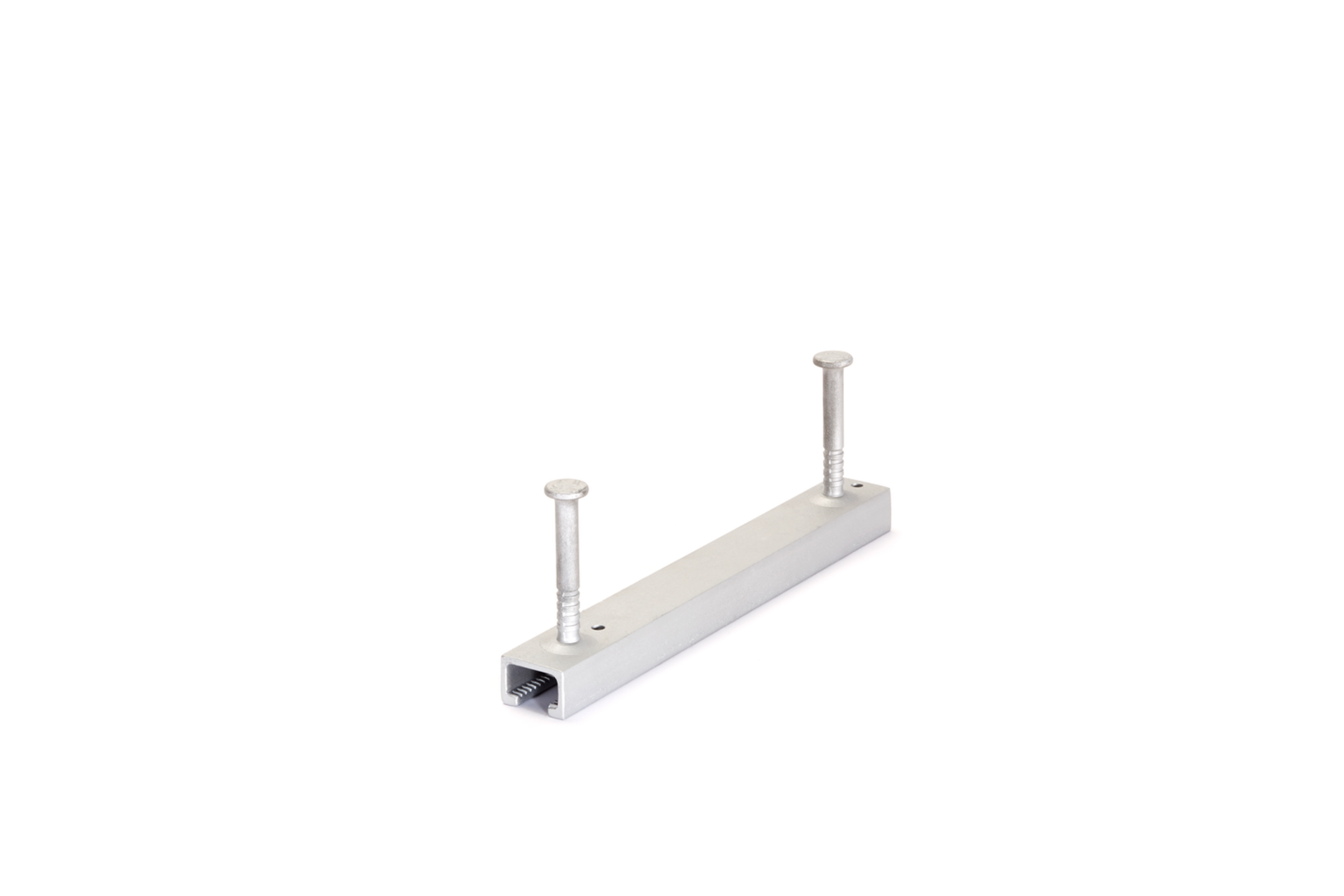

JXA W 29/20

Ankerschiene, warmgewalzt, gezahnt, mit Rund- oder I-Anker

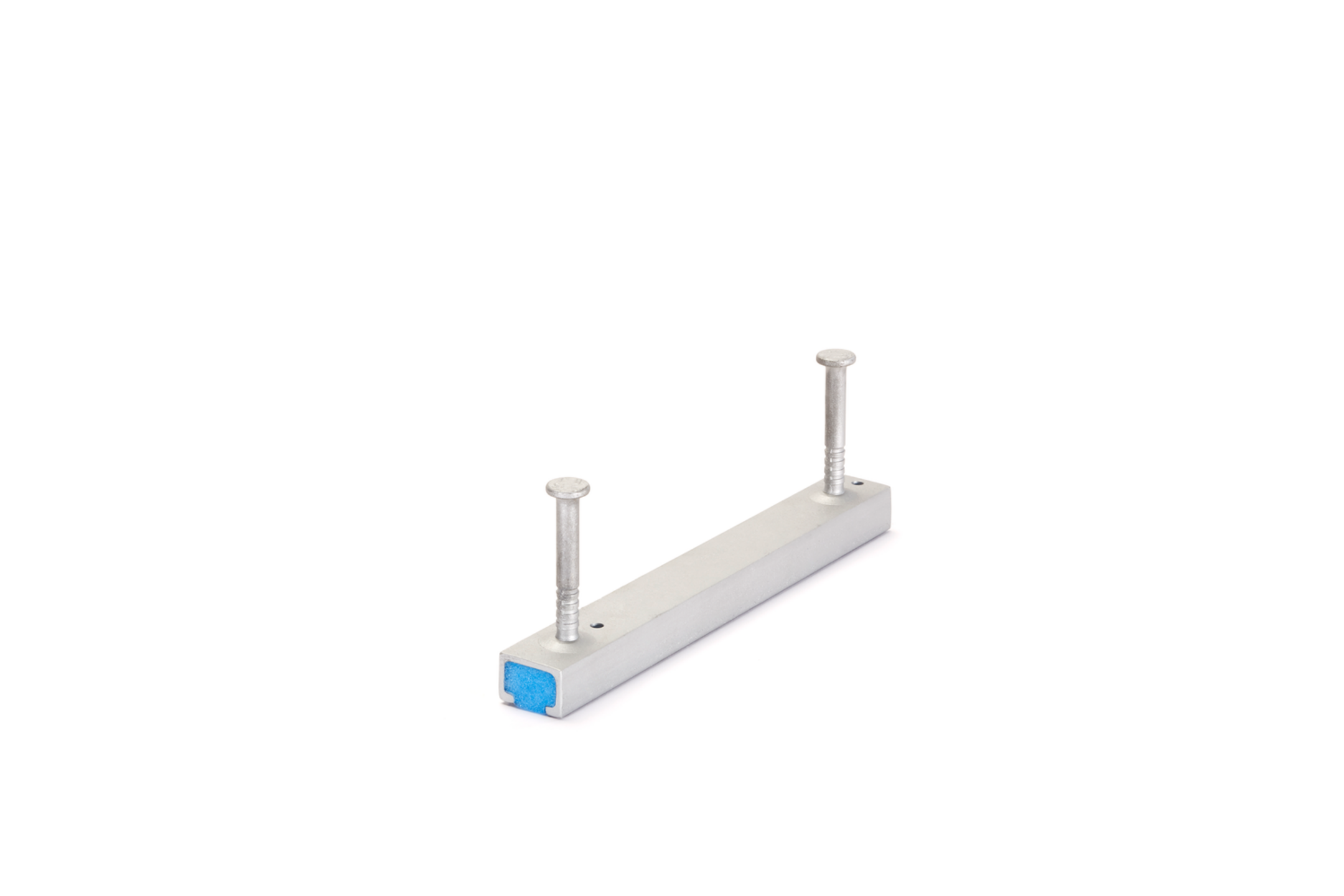

Die Ankerschiene JXA W 29/20 ist europaweit zugelassen mit ETA-09/0338 und nahezu weltweit mit der ICC-ES ESR‐2854. Außerdem besitzt sie die Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE. Sie wird aus feuerverzinktem Stahl (fv) oder Edelstahl (A4) hergestellt. Sie ist in jeder gewünschten Länge bis maximal 6 m lieferbar und wird mit den Schrauben JXD M12 - JXD M12 gepaart. Die Profilbreite beträgt 29 mm, die Profilhöhe 20 mm. Die Füllung ist aus Polyethylen (PE).

Brandschutz
Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
Europäische Technische Bewertung: ETA-09/0338
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

HP

BP

L

t

Anzahl der Anker

G

  • JXARW2920 FVK-0150
    JORDAHL Ankerschiene gezahnt W29/20
    85 mm
    20 mm
    29 mm
    150 mm
    2.5 mm
    2 Stk
    0.345 kg
    Mehr Informationen
  • JXARW2920 FVK-0200
    JORDAHL Ankerschiene gezahnt W29/20
    85 mm
    20 mm
    29 mm
    200 mm
    2.5 mm
    2 Stk
    0.430 kg
    Mehr Informationen
  • JXARW2920 FVK-0250
    JORDAHL Ankerschiene gezahnt W29/20
    85 mm
    20 mm
    29 mm
    250 mm
    2.5 mm
    2 Stk
    0.515 kg
    Mehr Informationen
  • JXARW2920 FVK-0300
    JORDAHL Ankerschiene gezahnt W29/20
    85 mm
    20 mm
    29 mm
    300 mm
    2.5 mm
    3 Stk
    0.645 kg
    Mehr Informationen
  • JXARW2920 FVK-0350
    JORDAHL Ankerschiene gezahnt W29/20
    85 mm
    20 mm
    29 mm
    350 mm
    2.5 mm
    3 Stk
    0.730 kg
    Mehr Informationen
  • JXARW2920 FVK-0400
    JORDAHL Ankerschiene gezahnt W29/20
    85 mm
    20 mm
    29 mm
    400 mm
    2.5 mm
    3 Stk
    0.816 kg
    Mehr Informationen
  • JXARW2920 FVK-0550
    JORDAHL Ankerschiene gezahnt W29/20
    85 mm
    20 mm
    29 mm
    550 mm
    2.5 mm
    4 Stk
    1.116 kg
    Mehr Informationen
  • JXARW2920 FVK-0800
    JORDAHL Ankerschiene gezahnt W29/20
    85 mm
    20 mm
    29 mm
    800 mm
    2.5 mm
    5 Stk
    1.587 kg
    Mehr Informationen
  • JXARW2920 FVK-1050
    JORDAHL Ankerschiene gezahnt W29/20
    85 mm
    20 mm
    29 mm
    1050 mm
    2.5 mm
    6 Stk
    2.057 kg
    Mehr Informationen
  • JXARW2920 FVK-3000
    JORDAHL Ankerschiene gezahnt W29/20
    85 mm
    20 mm
    29 mm
    3000 mm
    2.5 mm
    16 Stk
    5.828 kg
    Mehr Informationen
  • JXARW2920 FVK-6000
    JORDAHL Ankerschiene gezahnt W29/20
    85 mm
    20 mm
    29 mm
    6000 mm
    2.5 mm
    31 Stk
    1.935 kg
    Mehr Informationen

Details

  • Brandschutz
  • Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
  • Europäische Technische Bewertung: ETA-09/0338
