ISOPRO® IPTQQS

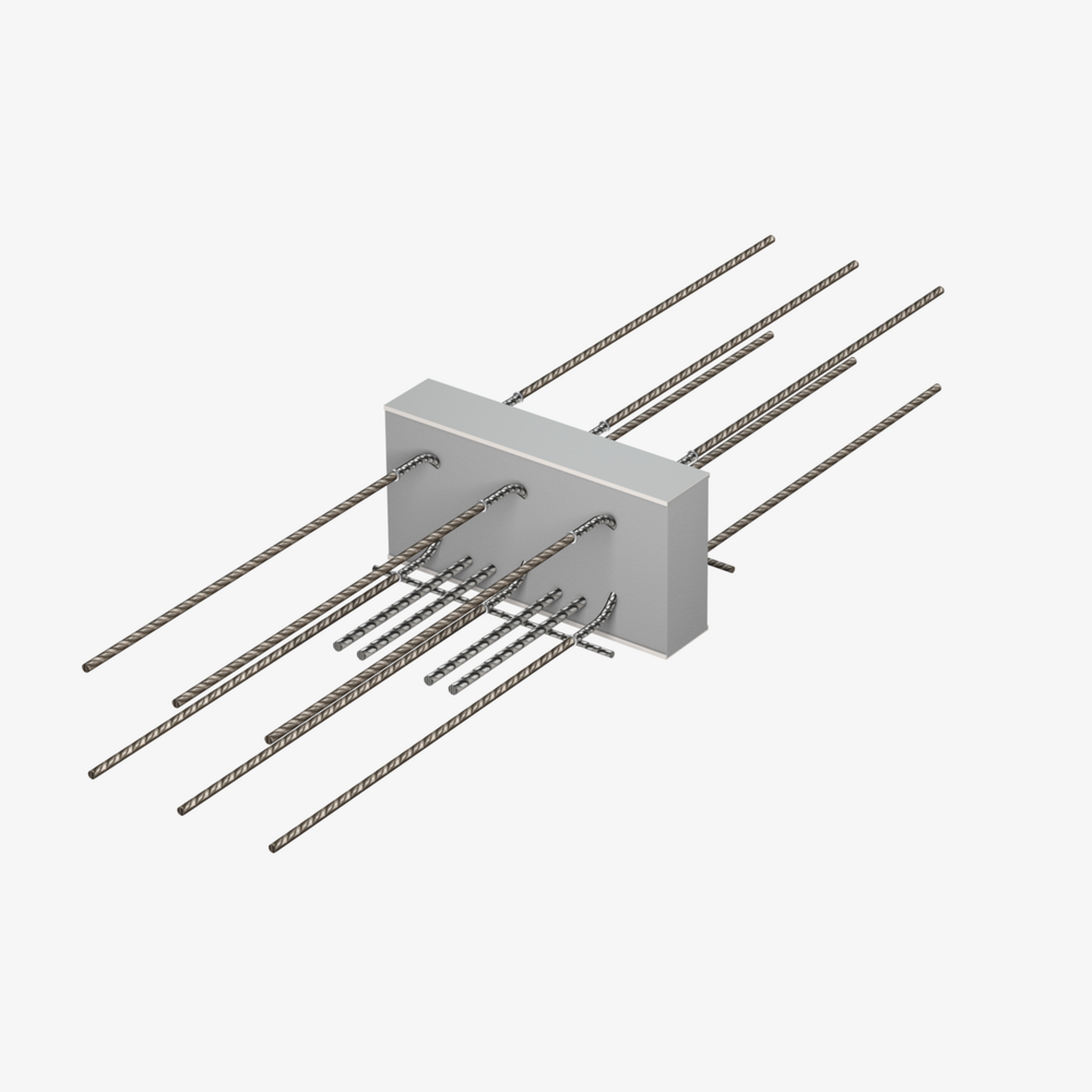

ISOPRO® IPTQQS ist ein wärmegedämmter Plattenanschluss mit 80 mm Dämmkörper zur Übertragung von positiven und negativen Querkräften bei gestützten Stahlbetonbauteilen mit abhebenden Lasten und für punktuelle Kraftübertragung. Der Korrosionsschutz ist durch nichtrostenden Betonrippenstahl gewährleistet. Die Druckebene besteht aus Stahldruckstäben. Anforderungen an den Brandschutz werden erfüllt: Verfügbar ist ISOPRO® IPTQQS für Brandschutzkonstruktionen bis REI 120. Bei der Bestellung sind Tragstufe, Elementhöhe und Brandschutzausführung anzugeben.

Europäische Technische Bewertung: ETA-17/0466
Allgemeine Bauartgenehmigung: Z-15.7-354 (in Verbindung mit ETA-17/0466)
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Artikel

Allgemeine Bauartgenehmigung

G

Gewicht je Lagermengeneinheit

  • 210700019010
    IPTQQS10
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    2.950 kg
    Mehr Informationen
  • 210700019011
    IPTQQS20
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    4.300 kg
    Mehr Informationen
  • 210700019012
    IPTQQS40
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    4.280 kg
    Mehr Informationen
  • 210700019013
    IPTQQS50
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    6.660 kg
    Mehr Informationen
  • 210700019014
    IPTQQS60
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    8.110 kg
    Mehr Informationen
  • 210700019015
    IPTQQS70
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    11.670 kg
    Mehr Informationen
  • 210700019016
    IPTQQS80
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    11.610 kg
    Mehr Informationen
  • 210700019017
    IPTQQS90
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    17.290 kg
    Mehr Informationen
  • 210700025049
    IPTQQS100
    Allgemeine Bauartgenehmigung
    Z-15.7-354 (in Verbindung mit ETA-17/0466)
    Gewicht je Lagermengeneinheit
    21.620 kg
    Mehr Informationen

Details

  • Europäische Technische Bewertung: ETA-17/0466
  • Allgemeine Bauartgenehmigung: Z-15.7-354 (in Verbindung mit ETA-17/0466)

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

    • de

    • en

    Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.09.2025

    PDF

    Sprache wählenSprache wählen

    Preisliste 2025 Rohbau / Fassade

    Sprache für den Download wählen

    • de

    • en

    Europäische Technische Bewertung (ETA) ISOPRO®

    ETA-17/0466

    PDF

    Sprache wählenSprache wählen

    Europäische Technische Bewertung (ETA) ISOPRO®

    Sprache für den Download wählen

    Planungssoftware ISODESIGN 1.4.4

    Software zur Bemessung der Wärmedämmelemente ISOPRO und ISOPRO 120

    ZIP (53.31 MB)

    DownloadDownload

    • de

    • en

    Leistungserklärung ISOPRO®

    Leistungserklärung für ISOPRO® Wärmedämmelemente

    PDF

    Sprache wählenSprache wählen

    Leistungserklärung ISOPRO®

    Sprache für den Download wählen

    • de

    • en

    • ru

    ISOPRO® Wärmedämmelemente - Technische Information

    Technische Information

    PDF

    Sprache wählenSprache wählen

    ISOPRO® Wärmedämmelemente - Technische Information

    Sprache für den Download wählen

    • de

    • en

    Einbauhinweise ISOPRO® Wärmedämmelemente

    Einbauanleitung für ISOPRO® IP

    PDF

    Sprache wählenSprache wählen

    Einbauhinweise ISOPRO® Wärmedämmelemente

    Sprache für den Download wählen

    • de

    Bauartgenehmigung ISOPRO® IP

    Die allgemeine bauaufsichtliche Bauartgenehmigung Z-15.7-354 (in Verbindung mit ETA-17/0466) weist die Verwendbarkeit bzw. Anwendbarkeit für den Anschluss ISOPRO® im Sinne der Landesbauordnungen nach. Gültig bis 01.07.2026.

    PDF (3.85 MB)

    DownloadDownload

BIM- und CAD-Daten

    CAD Details ISOPRO® Typ IPTQQS (DWG)

    CAD-Daten

    ZIP (500.22 KB)

    DownloadDownload
