BK 100 Bodenkanal, Höhe = 100 mm

Bodenkanäle BK 100 stehen in sendzimir-feuerverzinktem Stahl zur Verfügung und weisen eine Seitenhöhe von 100 mm sowie Breiten von 100 bis 600 mm auf. Die Länge beträgt 3000, 1500 oder 1000 mm. Zur Ableitung von vertikalen Nutzlasten müssen ab einer Breite von ≥ 300 mm ein Trennsteg und ab einer Breite von ≥ 500 mm zwei Trennstege im Bodenkanal verbaut werden. Die maximale Fachgröße darf dabei 200 mm nicht überschreiten. Bodenkanäle BK 100 verfügen über seitlich vorgeprägte Ausschlagbutzen in einem Abstand von jeweils 100 mm zur individuellen Befestigung z.B. eines Potentialausgleichsklemmblocks.

Datenblatt

Ausschreibungstexte

Den passenden Ausschreibungstext zu diesem Produkt finden Sie auf diesen Portalen:

Belastungsanforderungen gemäß: DIN EN 50085

Jetzt Rückruf vereinbaren

Zulassungen & Zertifikate

Rutschhemmung und Rutschsicherheit nach DIN 51130 und DGUV 108-003 (BGR 181)
Belastungsanforderungen nach DIN EN 50085
Elektr. Leitfähigkeit geprüft nach DIN EN 61537
EMV-Schutz nach DIN CLC/TR 50659

Artikel

Stahl, band-/sendzimirverzinkt

Artikel	L Länge	B Breite	H Höhe	t Materialstärke	G Gewicht je Lagermengeneinheit
BK 1-100-10S	1000 mm	100 mm	100 mm	2,00 mm	4,880 kg
BK 1-100-15S	1000 mm	150 mm	100 mm	2,00 mm	5,647 kg
BK 1-100-20S	1000 mm	200 mm	100 mm	2,00 mm	6,316 kg
BK 1-100-30S	1000 mm	300 mm	100 mm	2,00 mm	7,874 kg
BK 1-100-40S	1000 mm	400 mm	100 mm	2,00 mm	9,418 kg
BK 1-100-50S	1000 mm	500 mm	100 mm	2,00 mm	10,962 kg
BK 1-100-60S	1000 mm	600 mm	100 mm	2,00 mm	12,506 kg
BK 1.5-100-10S	1500 mm	100 mm	100 mm	2,00 mm	7,325 kg
BK 1.5-100-15S	1500 mm	150 mm	100 mm	2,00 mm	8,477 kg
BK 1.5-100-20S	1500 mm	200 mm	100 mm	2,00 mm	9,574 kg
BK 1.5-100-30S	1500 mm	300 mm	100 mm	2,00 mm	11,809 kg
BK 1.5-100-40S	1500 mm	400 mm	100 mm	2,00 mm	14,126 kg
BK 1.5-100-50S	1500 mm	500 mm	100 mm	2,00 mm	16,442 kg
BK 1.5-100-60S	1500 mm	600 mm	100 mm	2,00 mm	18,759 kg
BK 100-10S	3000 mm	100 mm	100 mm	2,00 mm	14,661 kg
BK 100-15S	3000 mm	150 mm	100 mm	2,00 mm	16,864 kg
BK 100-20S	3000 mm	200 mm	100 mm	2,00 mm	18,946 kg
BK 100-30S	3000 mm	300 mm	100 mm	2,00 mm	23,617 kg
BK 100-40S	3000 mm	400 mm	100 mm	2,00 mm	28,250 kg
BK 100-50S	3000 mm	500 mm	100 mm	2,00 mm	32,883 kg
BK 100-60S	3000 mm	600 mm	100 mm	2,00 mm	37,516 kg

Detail- und Anwendungsbilder

Hover to zoom

Zubehör

BKTE 100

Bodenkanal-Teleskopeinsatz, Höhe = 100 mm

BKDR

Bodenkanal-Deckel mit Drehriegeln

BKD-RHP

Bodenkanal-Deckel mit rutschhemmender Prägung

BKDR-WZB AL

Bodenkanal-Deckel aus Aluminium-Warzenblech

BKV 100

Bodenkanal-Verbinder, Höhe = 95 mm

BKRT 100

Bodenkanal-Trennsteg, Höhe = 100 mm

BKZ

Bodenkanal-Z-Profil

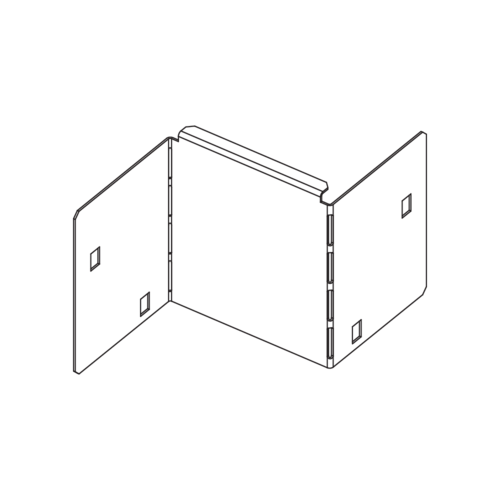

BKEB 100

Bodenkanal-Endblech, Höhe = 100 mm

BKHR

Bodenkanal-Halter, Höhe = 108 mm

BKHC

Bodenkanal-C-Bügel, Höhe = 90 mm

KHZ

Z-Profil

BKRKK 100

Bodenkanal-Reduzierung, Höhe = 95 mm

BKRKS 100

Bodenkanal-Reduzierung, Höhe = 95 mm

Bodenkanal-Potentialausgleichsklemmblock
