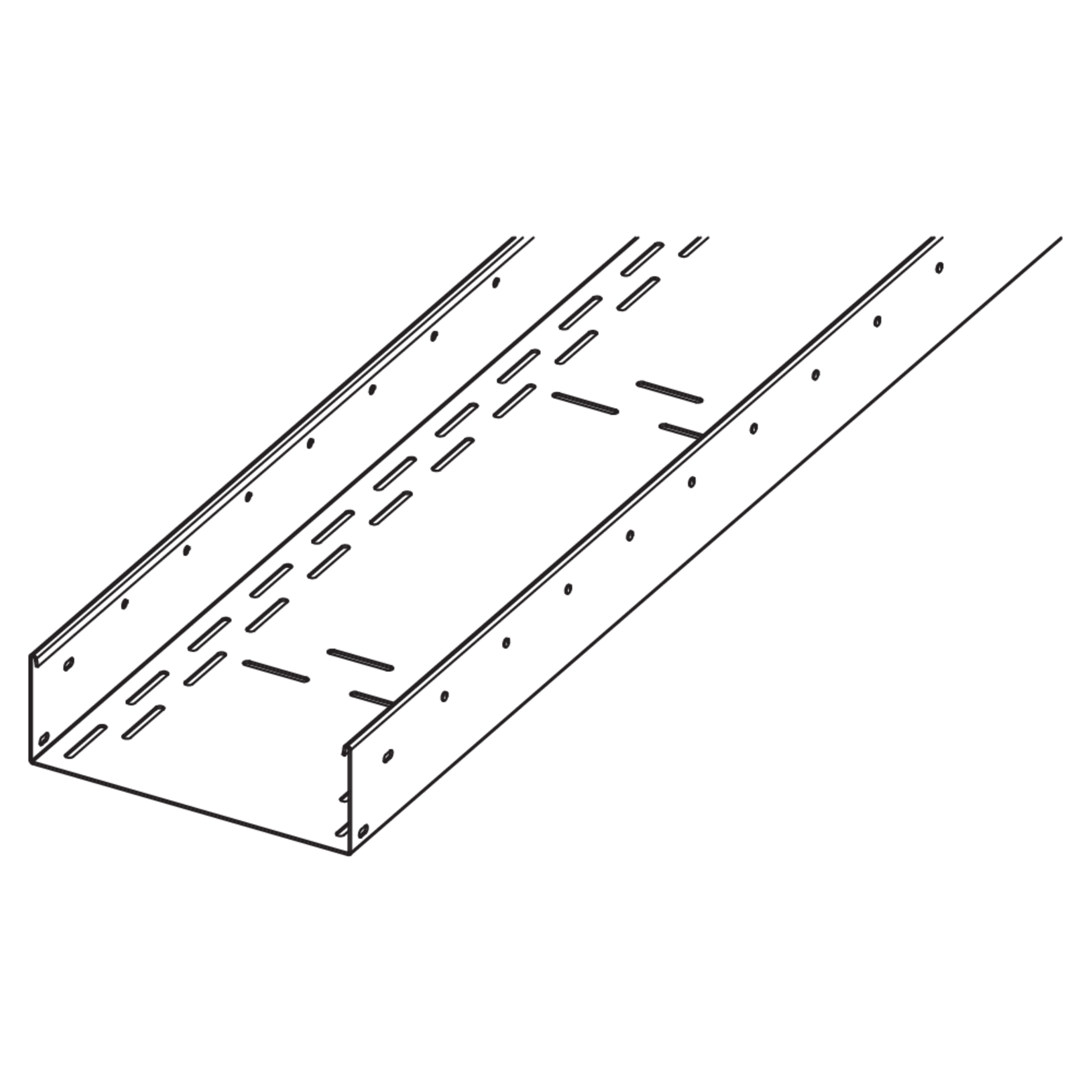

BK 100

Bodenkanal, Höhe = 100 mm

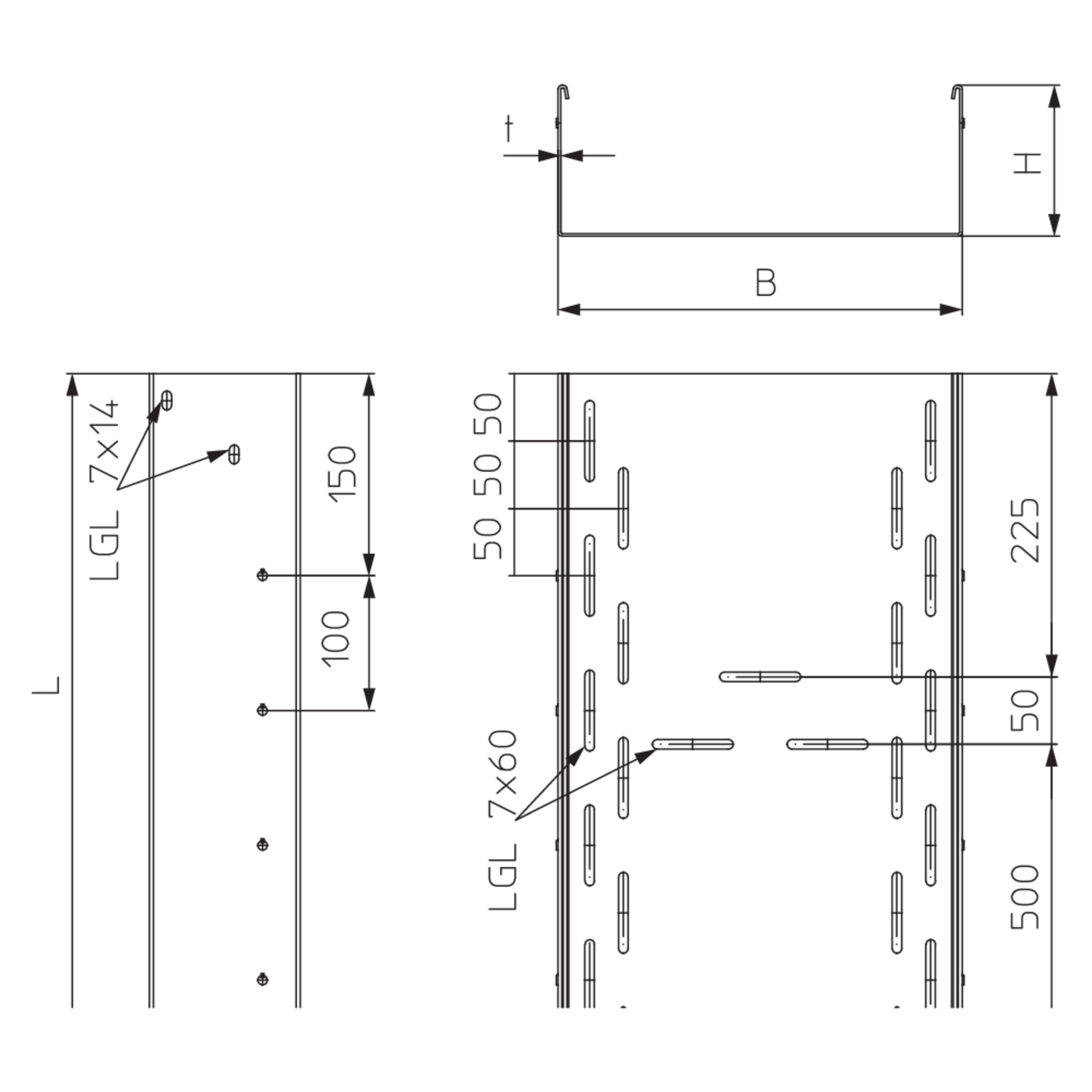

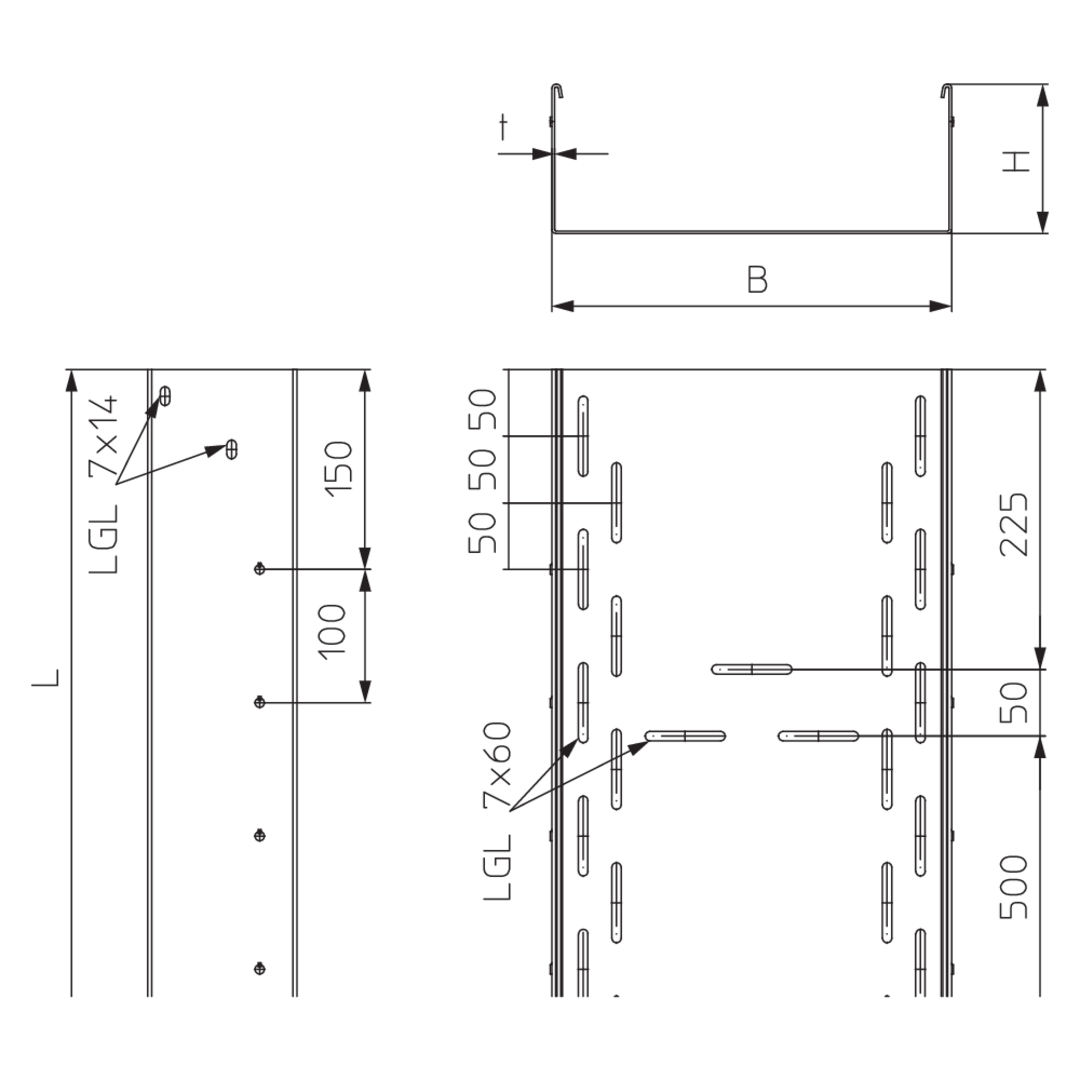

Bodenkanäle BK 100 stehen in sendzimir-feuerverzinktem Stahl zur Verfügung und weisen eine Seitenhöhe von 100 mm sowie Breiten von 100 bis 600 mm auf. Die Länge beträgt 3000, 1500 oder 1000 mm. Zur Ableitung von vertikalen Nutzlasten müssen ab einer Breite von ≥ 300 mm ein Trennsteg und ab einer Breite von ≥ 500 mm zwei Trennstege im Bodenkanal verbaut werden. Die maximale Fachgröße darf dabei 200 mm nicht überschreiten. Bodenkanäle BK 100 verfügen über seitlich vorgeprägte Ausschlagbutzen in einem Abstand von jeweils 100 mm zur individuellen Befestigung z.B. eines Potentialausgleichsklemmblocks.

Belastungsanforderungen gemäß: DIN EN 50085
Rutschhemmung und Rutschsicherheit gemäß: DGUV 108-003 (BGR 181)
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

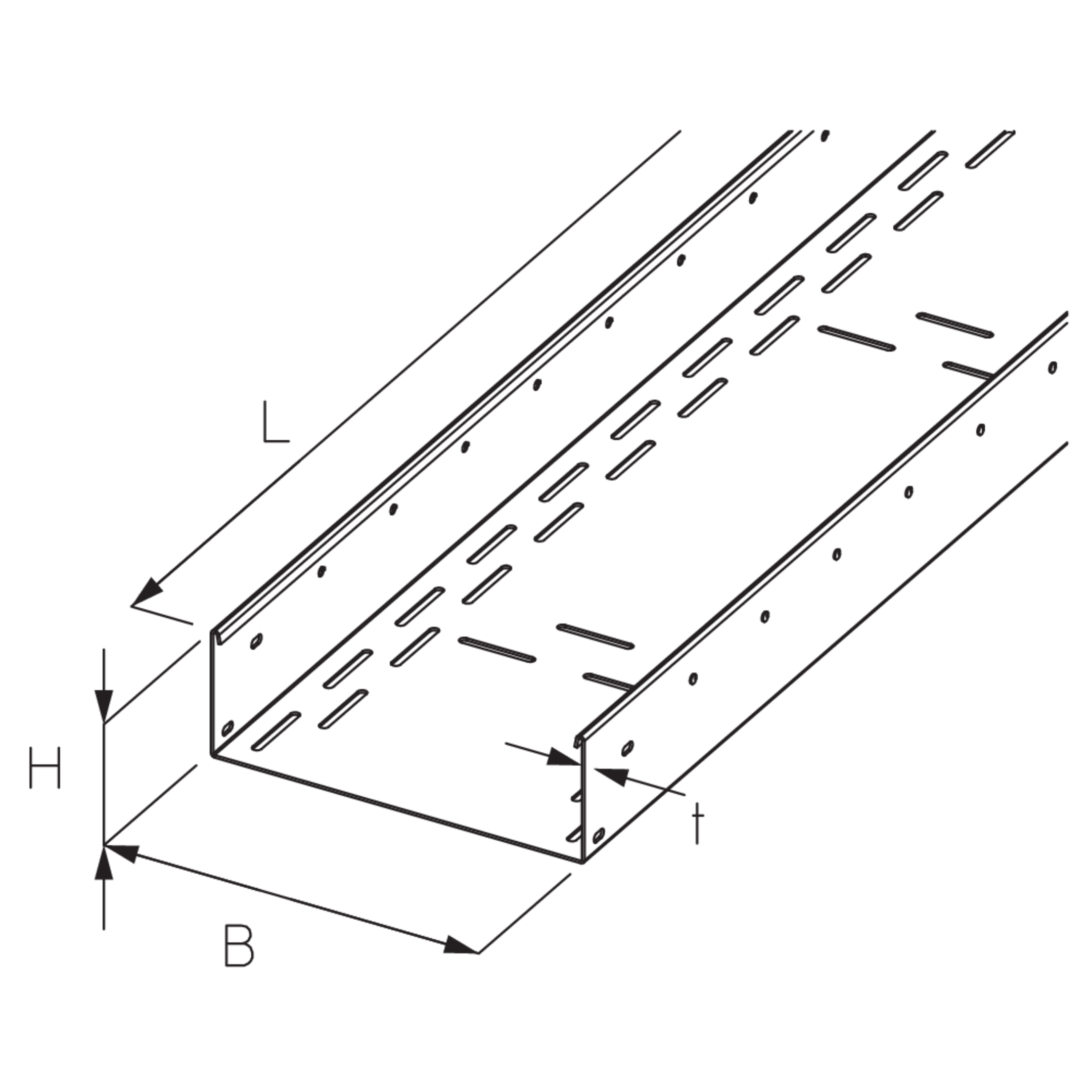

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

G

Gewicht je Lagermengeneinheit

Rutschhemmung und Rutschsicherheit gemäß

  • BK 1-100-10S
    Bodenkanal,
    Höhe
    100 mm
    Breite
    100 mm
    Länge
    1000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    4.880 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 1-100-15S
    Bodenkanal,
    Höhe
    100 mm
    Breite
    150 mm
    Länge
    1000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    5.647 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 1-100-20S
    Bodenkanal,
    Höhe
    100 mm
    Breite
    200 mm
    Länge
    1000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    6.316 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 1-100-30S
    Bodenkanal,
    Höhe
    100 mm
    Breite
    300 mm
    Länge
    1000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    7.874 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 1-100-40S
    Bodenkanal,
    Höhe
    100 mm
    Breite
    400 mm
    Länge
    1000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    9.418 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 1-100-50S
    Bodenkanal,
    Höhe
    100 mm
    Breite
    500 mm
    Länge
    1000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    10.962 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 1-100-60S
    Bodenkanal,
    Höhe
    100 mm
    Breite
    600 mm
    Länge
    1000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    12.506 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 1.5-100-10S
    Bodenkanal,
    Höhe
    100 mm
    Breite
    100 mm
    Länge
    1500 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    7.325 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 1.5-100-15S
    Bodenkanal,
    Höhe
    100 mm
    Breite
    150 mm
    Länge
    1500 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    8.477 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 1.5-100-20S
    Bodenkanal,
    Höhe
    100 mm
    Breite
    200 mm
    Länge
    1500 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    9.574 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 1.5-100-30S
    Bodenkanal,
    Höhe
    100 mm
    Breite
    300 mm
    Länge
    1500 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    11.809 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 1.5-100-40S
    Bodenkanal,
    Höhe
    100 mm
    Breite
    400 mm
    Länge
    1500 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    14.126 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 1.5-100-50S
    Bodenkanal,
    Höhe
    100 mm
    Breite
    500 mm
    Länge
    1500 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    16.442 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 1.5-100-60S
    Bodenkanal,
    Höhe
    100 mm
    Breite
    600 mm
    Länge
    1500 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    18.759 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 100-10S
    Bodenkanal,
    Höhe
    100 mm
    Breite
    100 mm
    Länge
    3000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    14.661 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 100-15S
    Bodenkanal,
    Höhe
    100 mm
    Breite
    150 mm
    Länge
    3000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    16.864 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 100-20S
    Bodenkanal,
    Höhe
    100 mm
    Breite
    200 mm
    Länge
    3000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    18.946 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 100-30S
    Bodenkanal,
    Höhe
    100 mm
    Breite
    300 mm
    Länge
    3000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    23.617 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 100-40S
    Bodenkanal,
    Höhe
    100 mm
    Breite
    400 mm
    Länge
    3000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    28.250 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 100-50S
    Bodenkanal,
    Höhe
    100 mm
    Breite
    500 mm
    Länge
    3000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    32.883 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen
  • BK 100-60S
    Bodenkanal,
    Höhe
    100 mm
    Breite
    600 mm
    Länge
    3000 mm
    Materialstärke
    2.00 mm
    Gewicht je Lagermengeneinheit
    37.516 kg
    Rutschhemmung und Rutschsicherheit gemäß
    DGUV 108-003 (BGR 181)
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
  • Rutschhemmung und Rutschsicherheit gemäß: DGUV 108-003 (BGR 181)
