Art.-Nr. WPRB 120-50F

Weitspannkabelrinnen-Bogen

Weitspannkabelrinnen-Bogen, Höhe = 120 mm

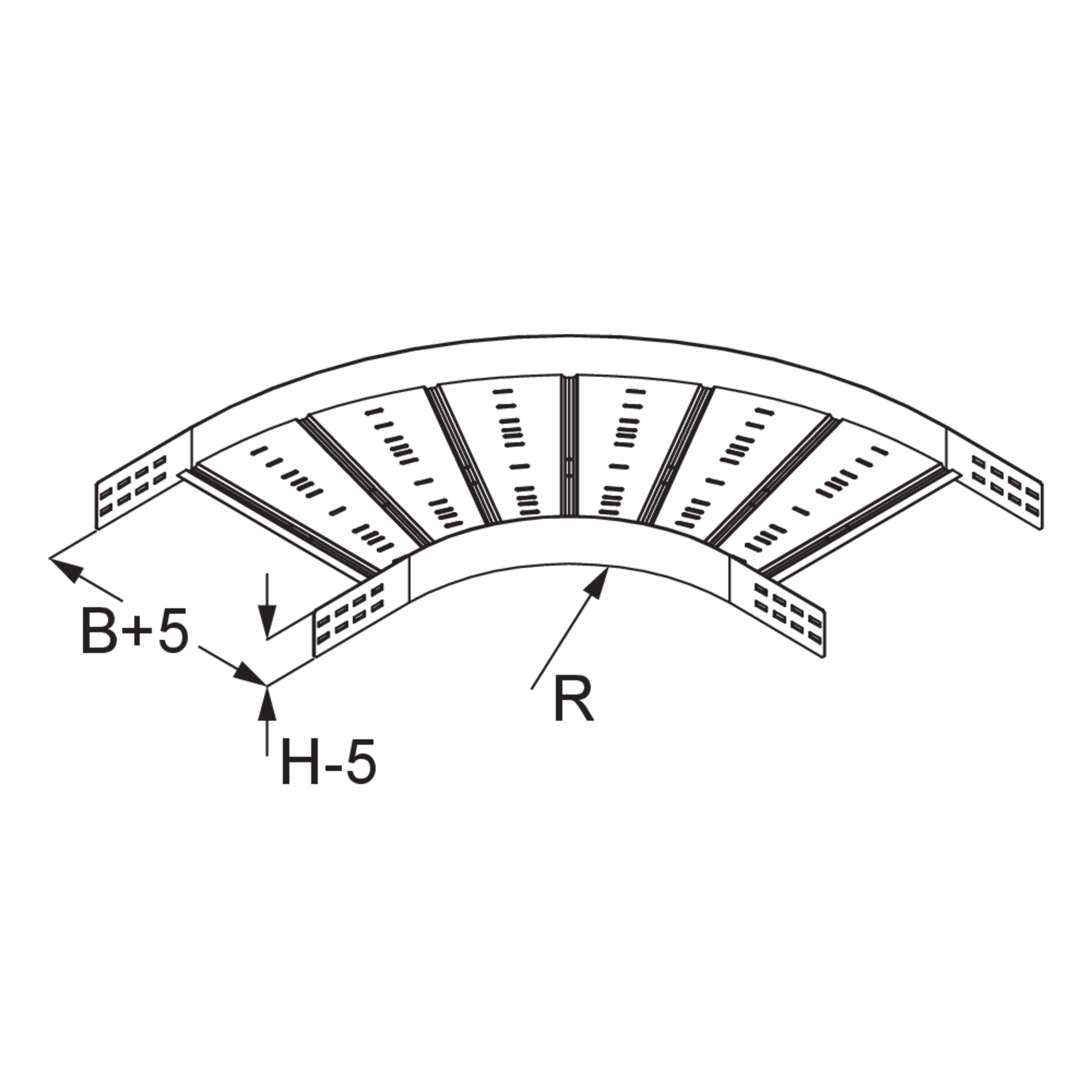

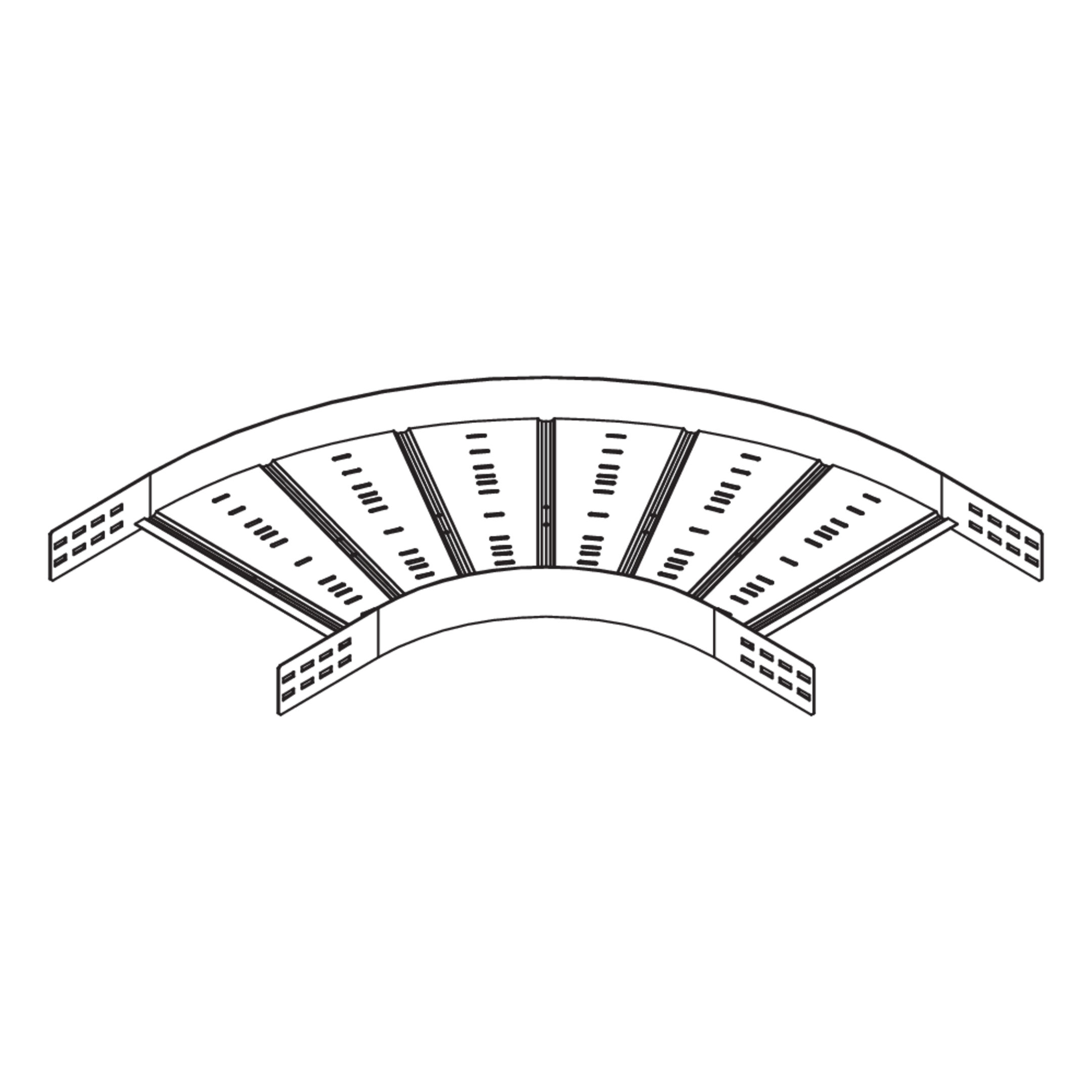

Die Weitspannkabelrinnen-Bögen WPRB 120 mit integrierten Seitenverbindern ermöglichen horizontale Richtungsänderungen der Kabelführung um 90°. Sie eignen sich für Weitspannkabelrinnen mit einer Holmhöhe von 120 mm und weisen Breiten von 200 bis 600 mm auf. Der Bogen mit einem Innenradius von 450 mm wird mit einem Bodenverbinder VB in die Weitspannkabelrinne eingeschoben und verschraubt. Anschließend wird die Anschlussrinne mit einem Bodenverbinder am Bogen montiert. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Die magnetische Schirmdämpfung beträgt ohne Deckel 27 dB und mit Deckel 34 dB.

Art.-Nr.
WPRB 120-50F
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

R

Radius

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit

Inklusivzubehör
  • WPRB 120-20F
    Weitspannkabelrinnen-Bogen
    Höhe
    120 mm
    Breite
    200 mm
    Radius
    450 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    10,030 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRB 120-30F
    Weitspannkabelrinnen-Bogen
    Höhe
    120 mm
    Breite
    300 mm
    Radius
    450 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    11,490 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRB 120-40F
    Weitspannkabelrinnen-Bogen
    Höhe
    120 mm
    Breite
    400 mm
    Radius
    450 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    13,060 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRB 120-50F
    Weitspannkabelrinnen-Bogen
    Höhe
    120 mm
    Breite
    500 mm
    Radius
    450 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    14,800 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRB 120-60F
    Weitspannkabelrinnen-Bogen
    Höhe
    120 mm
    Breite
    600 mm
    Radius
    450 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    16,880 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Ermöglicht horizontale Richtungsänderungen der Kabelführung um 90°
  • Kabelschonende Führung
