WPKD

Weitspann-Kreuzung-Deckel

Der Weitspann-Kreuzung-Deckel WPKD eignet sich für die Weitspann-Kreuzungen WPLK und WPRK und schützt sie vor Schmutz, Feuchtigkeit und UV-Strahlung. Er wird auf der Kreuzung aufgesetzt und mit Formteil-Deckelklammern WPFDK oder WPFDKA gesichert. Letztere finden dann Anwendung, wenn der Deckel aufgeständert wird. Auf diese Weise lässt sich die Belüftung der Kabel verbessern. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

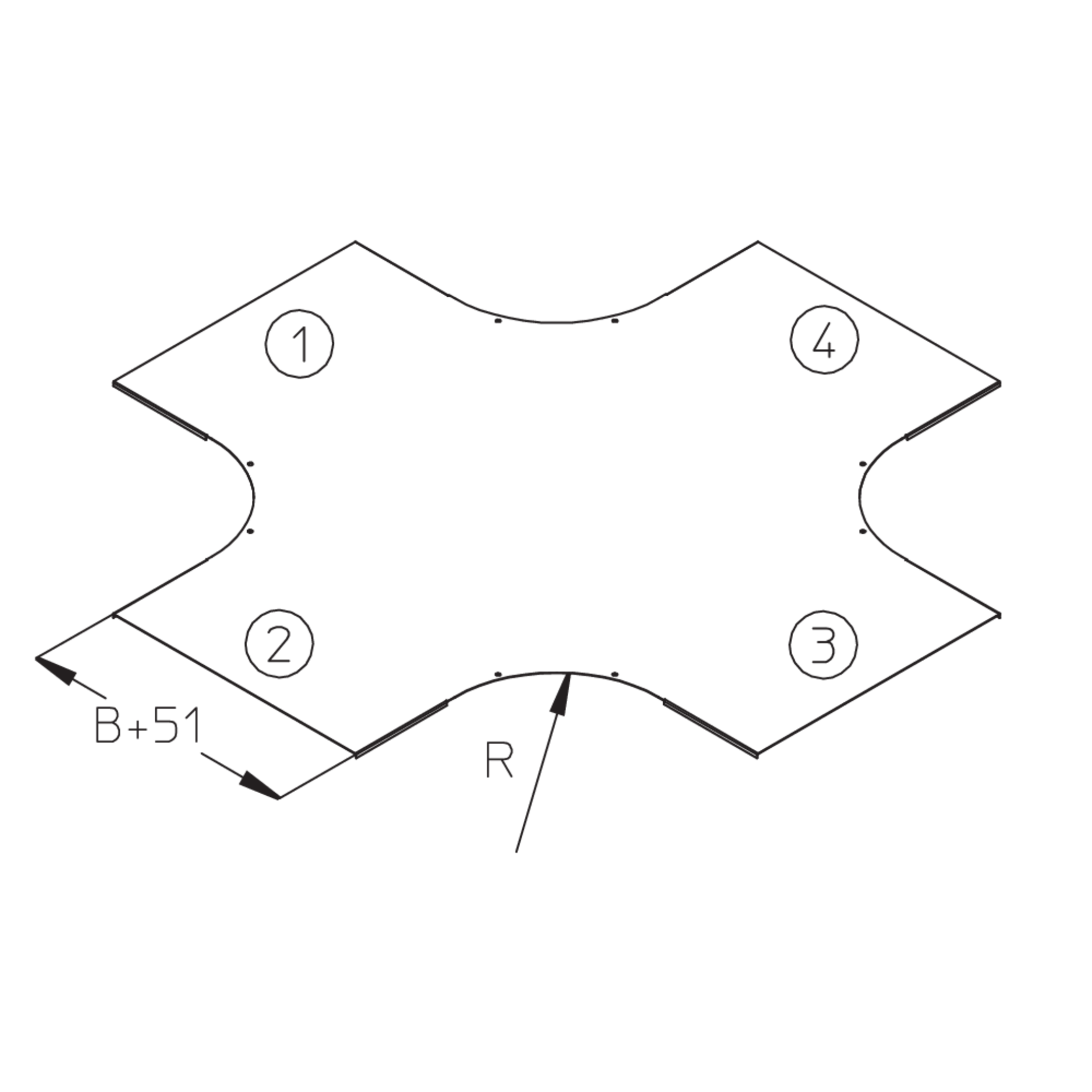

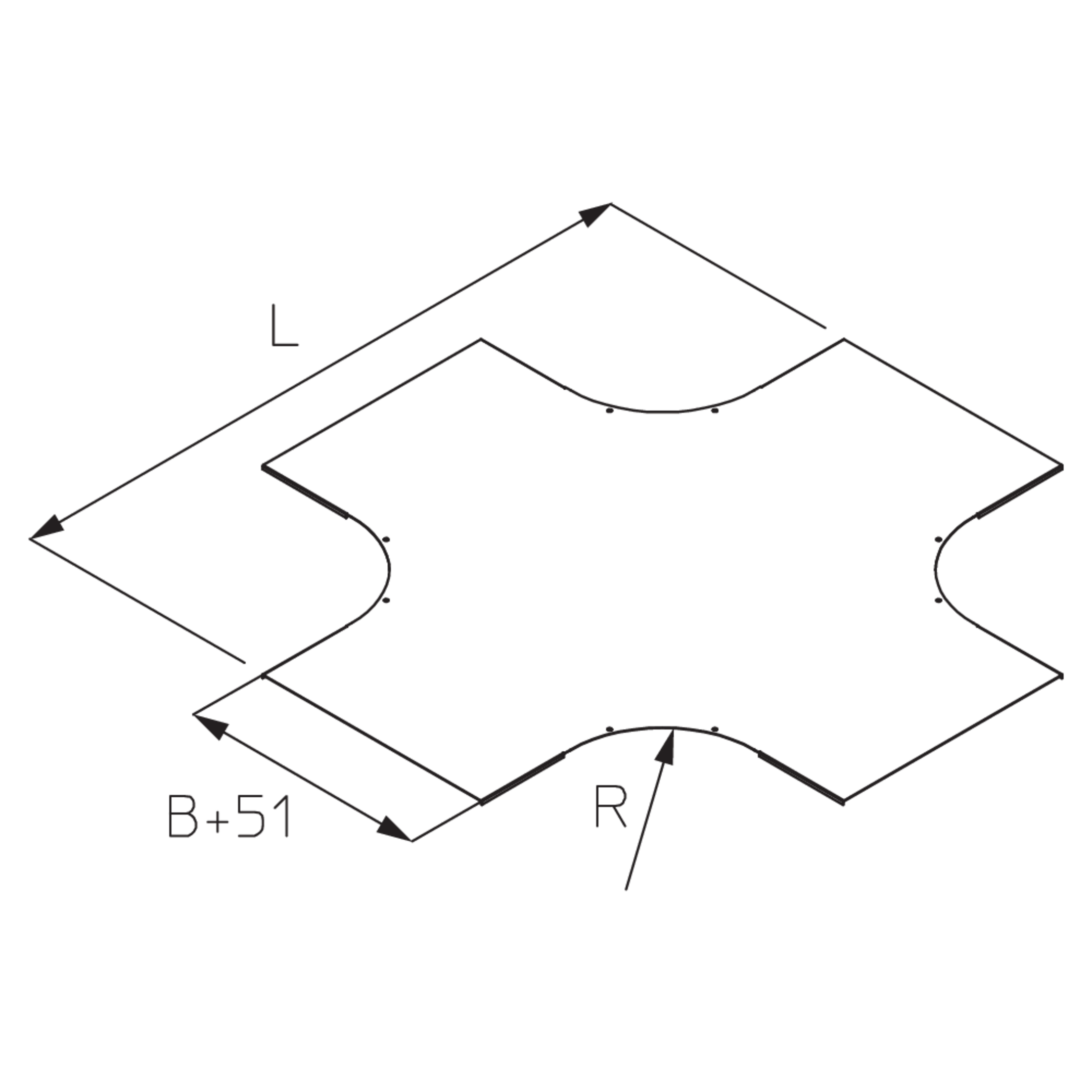

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

B

Breite

L

Länge

R

Radius

G

Gewicht je Lagermengeneinheit
  • WPKD 20S
    Weitspannkabelleiter-Kreuzung-Deckel
    Breite
    251 mm
    Länge
    1635 mm
    Radius
    450 mm
    Gewicht je Lagermengeneinheit
    0.050 kg
    Mehr Informationen
  • WPKD 30S
    Weitspannkabelleiter-Kreuzung-Deckel
    Breite
    351 mm
    Länge
    1735 mm
    Radius
    450 mm
    Gewicht je Lagermengeneinheit
    10.902 kg
    Mehr Informationen
  • WPKD 40S
    Weitspannkabelleiter-Kreuzung-Deckel
    Breite
    451 mm
    Länge
    1835 mm
    Radius
    450 mm
    Gewicht je Lagermengeneinheit
    13.748 kg
    Mehr Informationen
  • WPKD 50S
    Weitspannkabelleiter-Kreuzung-Deckel
    Breite
    551 mm
    Länge
    1935 mm
    Radius
    450 mm
    Gewicht je Lagermengeneinheit
    0.050 kg
    Mehr Informationen
  • WPKD 60S
    Weitspannkabelleiter-Kreuzung-Deckel
    Breite
    651 mm
    Länge
    2035 mm
    Radius
    450 mm
    Gewicht je Lagermengeneinheit
    0.050 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

B

Breite

L

Länge

R

Radius

G

Gewicht je Lagermengeneinheit
  • WPKD 20F
    Weitspannkabelleiter-Kreuzung-Deckel
    Breite
    251 mm
    Länge
    1635 mm
    Radius
    450 mm
    Gewicht je Lagermengeneinheit
    6.768 kg
    Mehr Informationen
  • WPKD 30F
    Weitspannkabelleiter-Kreuzung-Deckel
    Breite
    351 mm
    Länge
    1735 mm
    Radius
    450 mm
    Gewicht je Lagermengeneinheit
    11.668 kg
    Mehr Informationen
  • WPKD 40F
    Weitspannkabelleiter-Kreuzung-Deckel
    Breite
    451 mm
    Länge
    1835 mm
    Radius
    450 mm
    Gewicht je Lagermengeneinheit
    14.708 kg
    Mehr Informationen
  • WPKD 50F
    Weitspannkabelleiter-Kreuzung-Deckel
    Breite
    551 mm
    Länge
    1935 mm
    Radius
    450 mm
    Gewicht je Lagermengeneinheit
    0.050 kg
    Mehr Informationen
  • WPKD 60F
    Weitspannkabelleiter-Kreuzung-Deckel
    Breite
    651 mm
    Länge
    2035 mm
    Radius
    450 mm
    Gewicht je Lagermengeneinheit
    26.408 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

B

Breite

L

Länge

R

Radius

G

Gewicht je Lagermengeneinheit
  • WPKD 20E
    Weitspannkabelleiter-Kreuzung-Deckel
    Breite
    251 mm
    Länge
    1635 mm
    Radius
    450 mm
    Gewicht je Lagermengeneinheit
    6.748 kg
    Mehr Informationen
  • WPKD 30E
    Weitspannkabelleiter-Kreuzung-Deckel
    Breite
    351 mm
    Länge
    1735 mm
    Radius
    450 mm
    Gewicht je Lagermengeneinheit
    10.968 kg
    Mehr Informationen
  • WPKD 40E
    Weitspannkabelleiter-Kreuzung-Deckel
    Breite
    451 mm
    Länge
    1835 mm
    Radius
    450 mm
    Gewicht je Lagermengeneinheit
    13.828 kg
    Mehr Informationen
  • WPKD 50E
    Weitspannkabelleiter-Kreuzung-Deckel
    Breite
    551 mm
    Länge
    1935 mm
    Radius
    450 mm
    Gewicht je Lagermengeneinheit
    20.888 kg
    Mehr Informationen
  • WPKD 60E
    Weitspannkabelleiter-Kreuzung-Deckel
    Breite
    651 mm
    Länge
    2035 mm
    Radius
    450 mm
    Gewicht je Lagermengeneinheit
    24.848 kg
    Mehr Informationen

Details

  • Schutz der Weitspann-Kreuzung vor äußeren Einflüssen
  • Leichte Montage

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Weitspannkabelleitern WPL, Montageanleitung

    Montageanleitung

    PDF, 2 MB

    de
    Download

  • Weitspannkabelrinnen WPR, Montageanleitung

    Montageanleitung

    PDF, 2 MB

    de
    Download

  • Weitspannsysteme, Technische Information

    Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör

    PDF, 4 MB

    de en

BIM- und CAD-Daten

  • BIM Daten Weitspannbahnen (Revit)

    BIM Daten Weitspannbahnen (Revit)

    BIM-Daten

    ZIP, 12 MB

    de
    Download

Inklusivzubehör
