Weitspannkabelleiter-Bogen

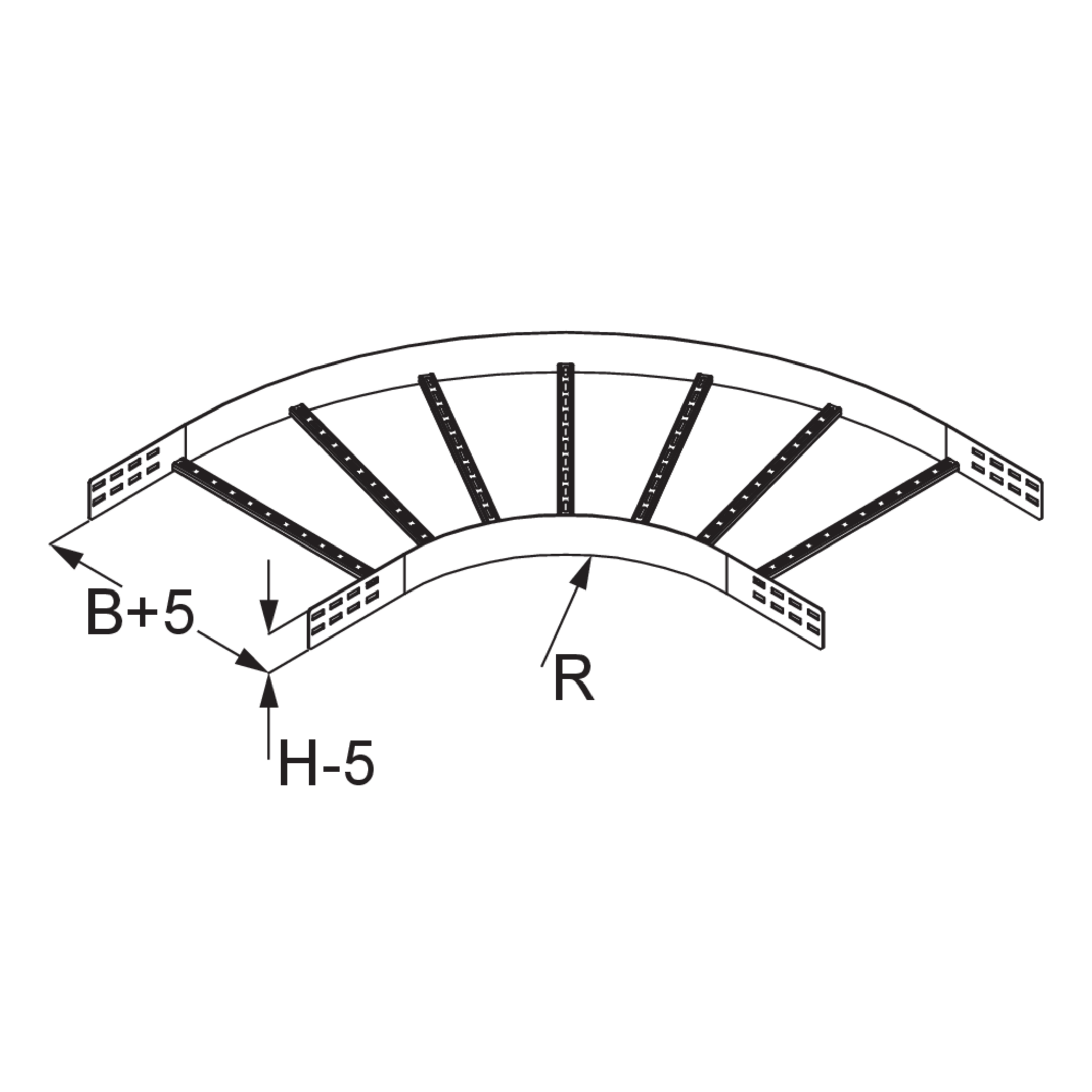

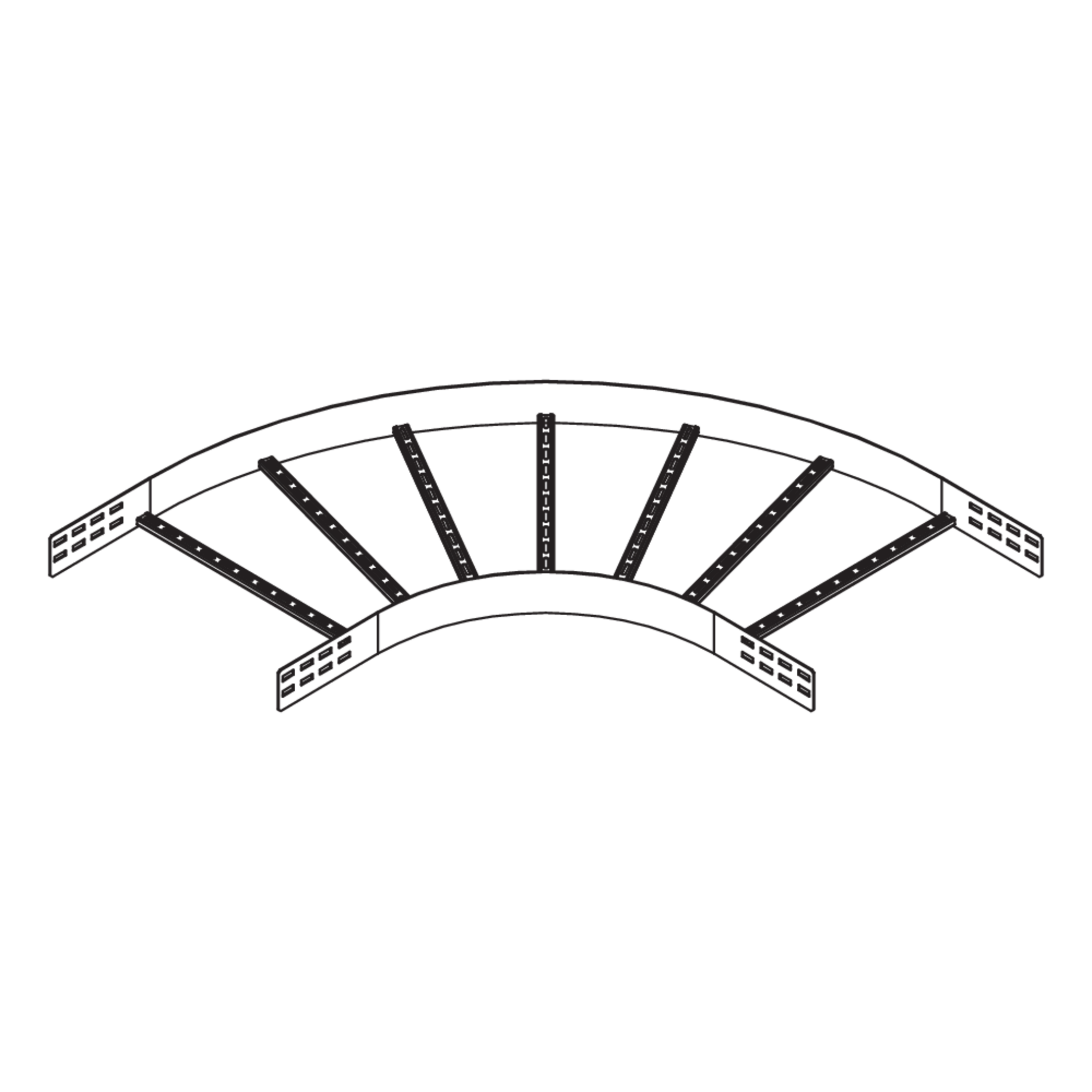

Die Weitspannkabelleiter-Bögen WPLB 100 mit integrierten Verbindern ermöglichen horizontale Richtungsänderungen der Kabelführung um 90°. Sie eignen sich für Weitspannkabelleitern mit einer Holmhöhe von 100 mm und weisen Breiten von 200 bis 600 mm auf. Der Bogen mit einem Innenradius von 450 mm wird in die Weitspannkabelleiter eingeschoben und verschraubt. Anschließend wird die Anschlussleiter am Bogen montiert. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Die magnetische Schirmdämpfung beträgt ohne Deckel 14 dB und mit Deckel 22 dB.
