WLRKAB

Weitspannkabelrinnen-Abgangsblech

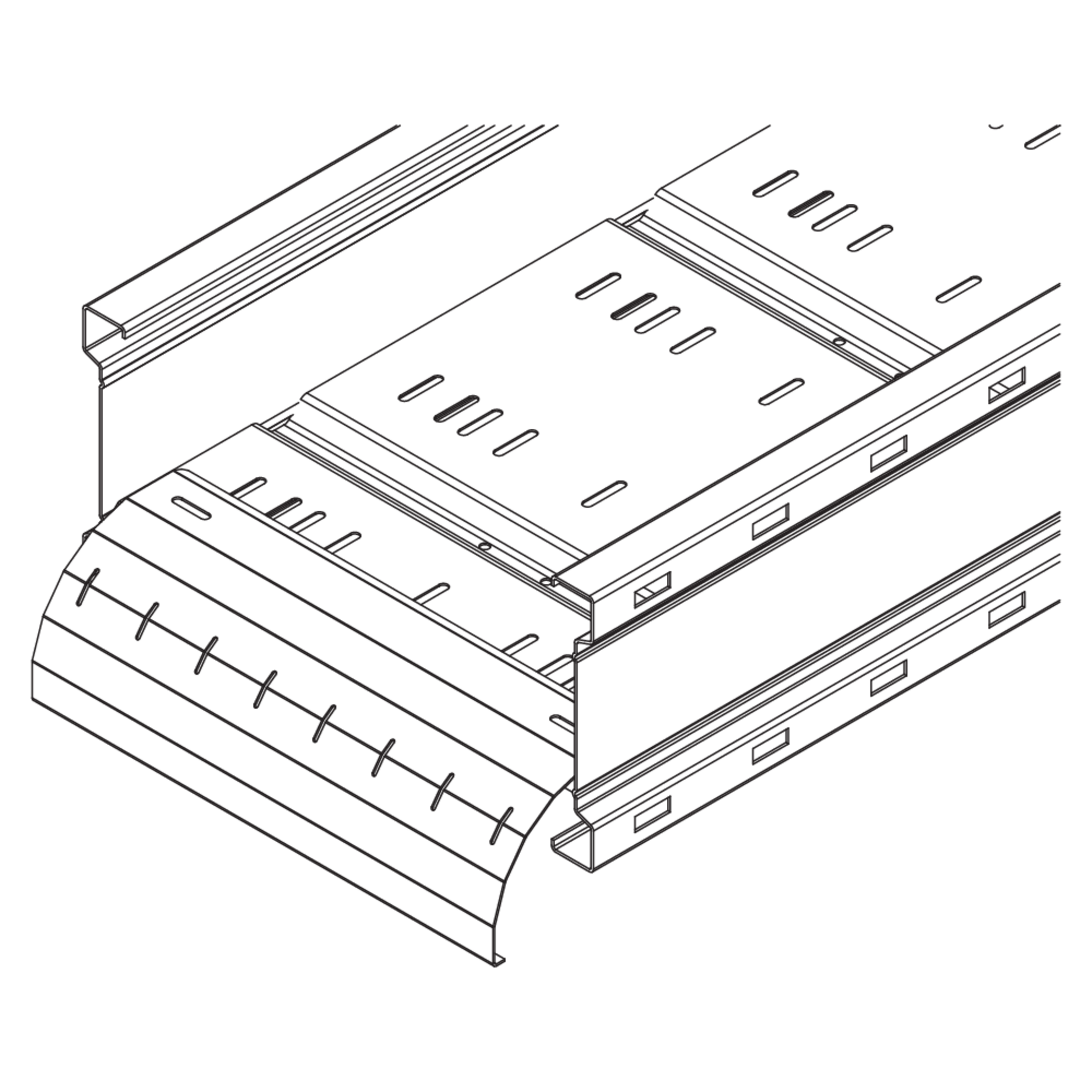

Das Weitspannkabelrinnen-Abgangsblech WLRKAB dient der kabelschonenden vertikalen Ausführung von Leitungen aus der Weitspannkabelrinne. Es hat eine der Kabelrinne entsprechende Breite von 190 bis 590 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

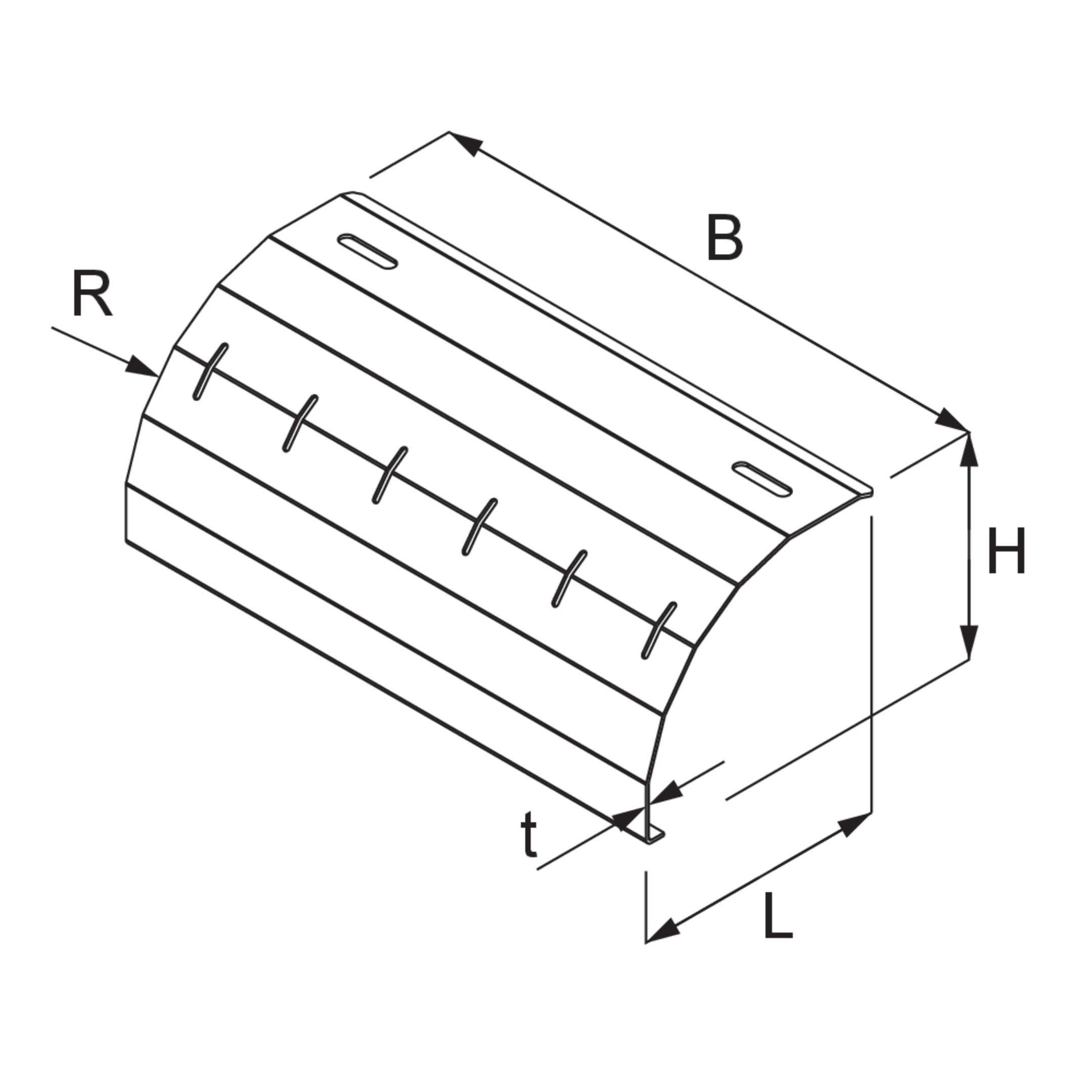

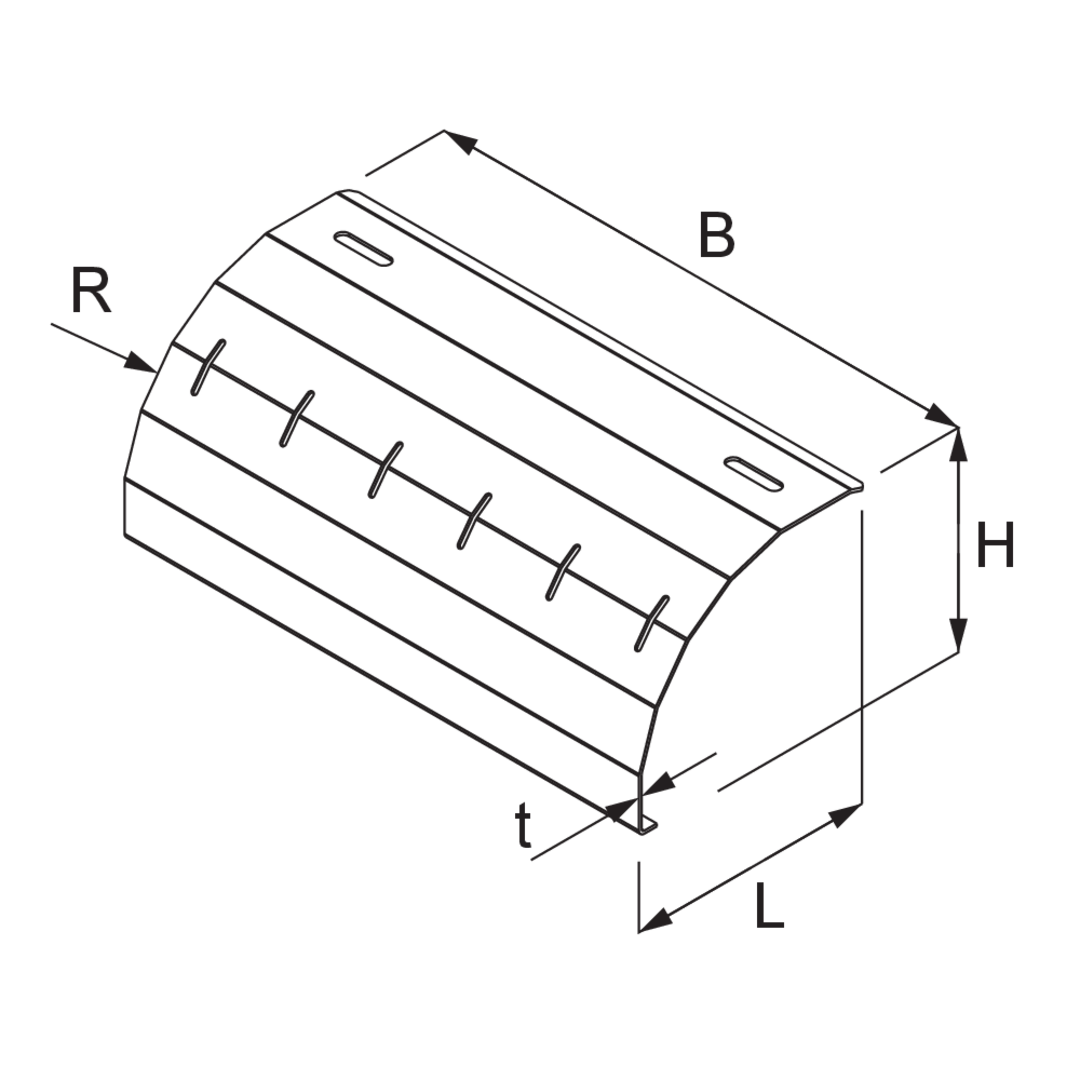

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

R

Radius

G

Gewicht je Lagermengeneinheit

  • WLRKAB 20S
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    190 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    0.466 kg
    Included accessories
    Mehr Informationen
  • WLRKAB 30S
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    290 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    0.707 kg
    Included accessories
    Mehr Informationen
  • WLRKAB 40S
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    390 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    0.948 kg
    Included accessories
    Mehr Informationen
  • WLRKAB 50S
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    490 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.193 kg
    Included accessories
    Mehr Informationen
  • WLRKAB 60S
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    590 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.434 kg
    Included accessories
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

R

Radius

G

Gewicht je Lagermengeneinheit

  • WLRKAB 20F
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    190 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    0.500 kg
    Included accessories
    Mehr Informationen
  • WLRKAB 30F
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    290 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    0.758 kg
    Included accessories
    Mehr Informationen
  • WLRKAB 40F
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    390 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.015 kg
    Included accessories
    Mehr Informationen
  • WLRKAB 50F
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    490 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.278 kg
    Included accessories
    Mehr Informationen
  • WLRKAB 60F
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    590 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.536 kg
    Included accessories
    Mehr Informationen
