Art.-Nr. WLA 200-60F

Weitspannkabelleiter-Abzweig

Weitspannkabelleiter-Abzweig, Höhe = 208 mm

slide 1 of 3

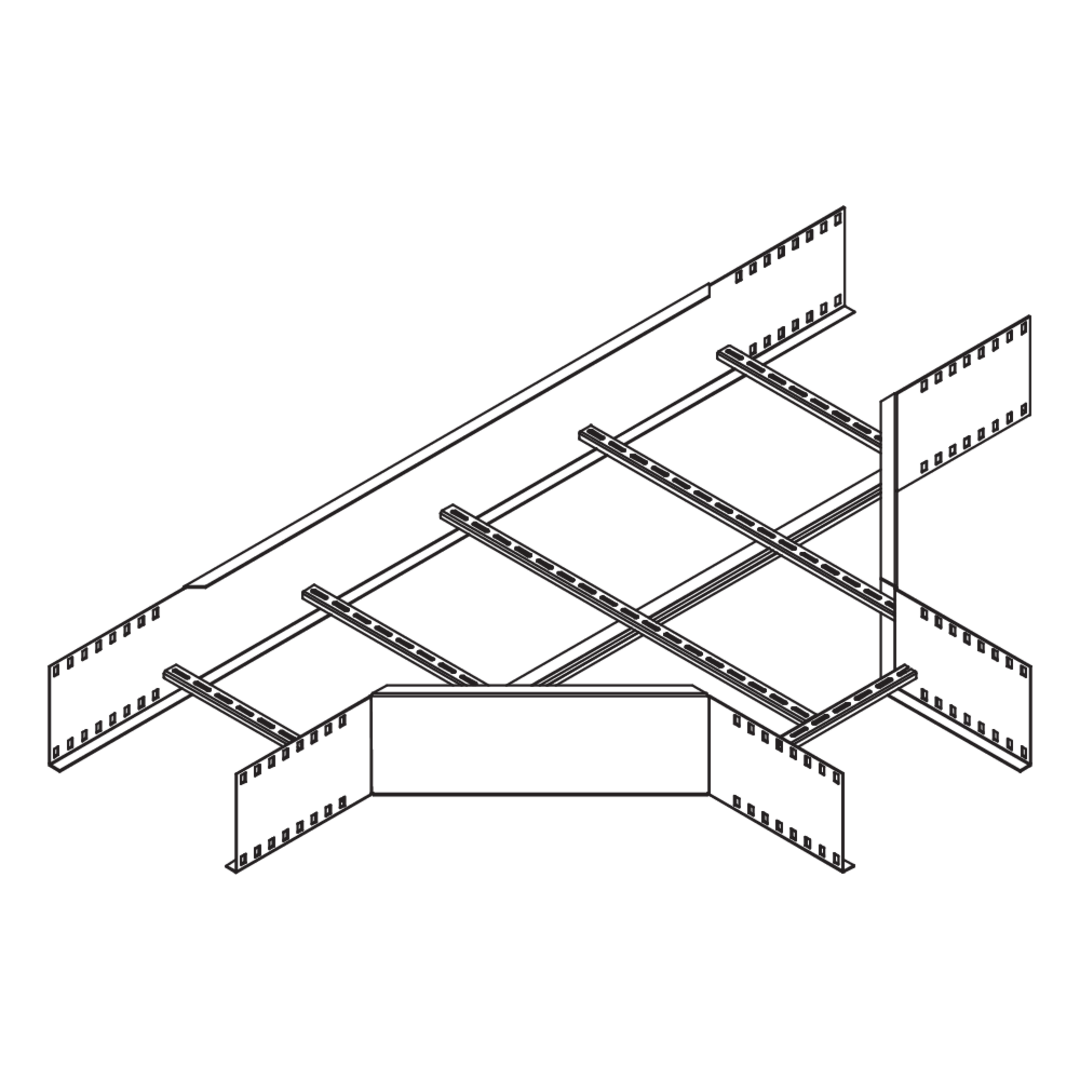

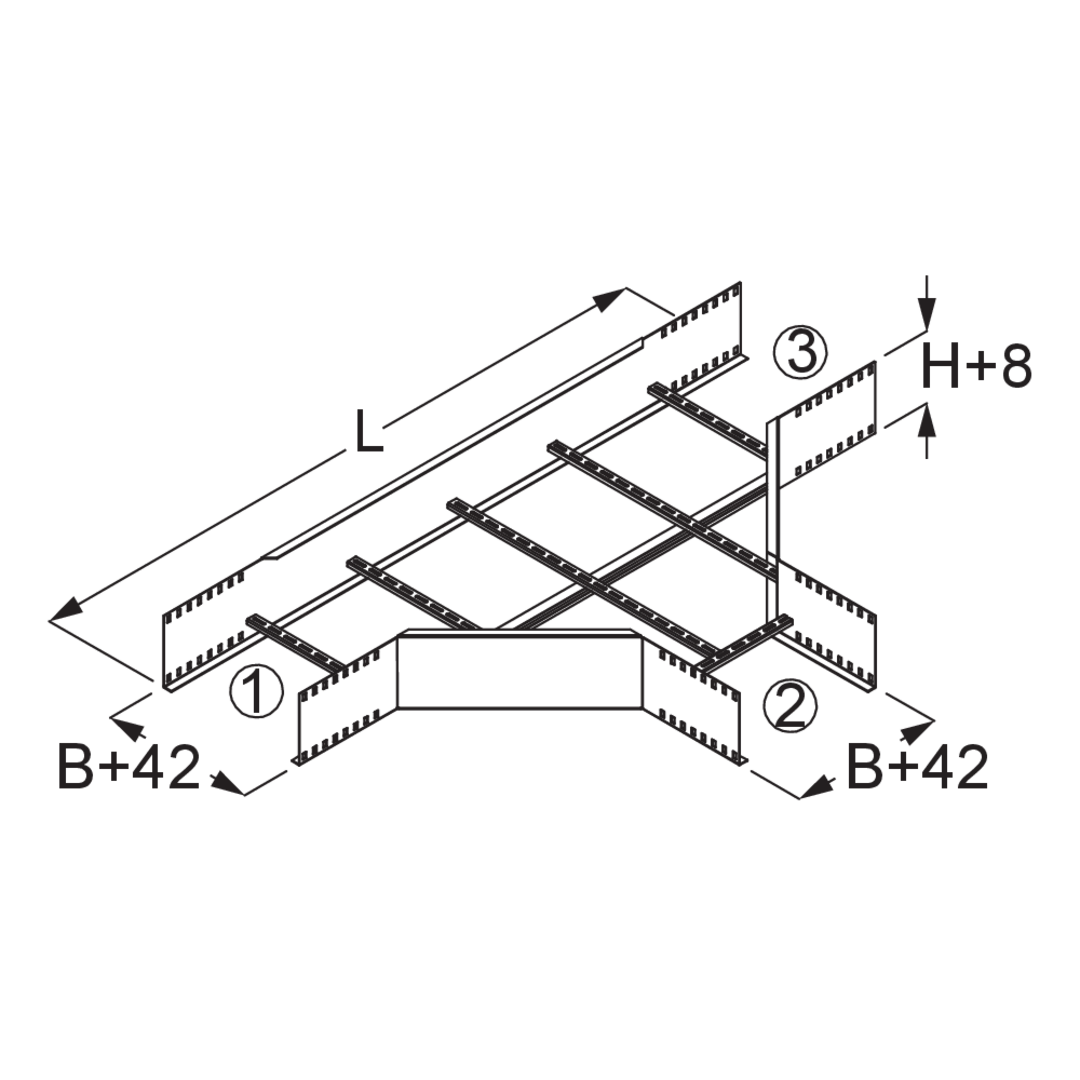

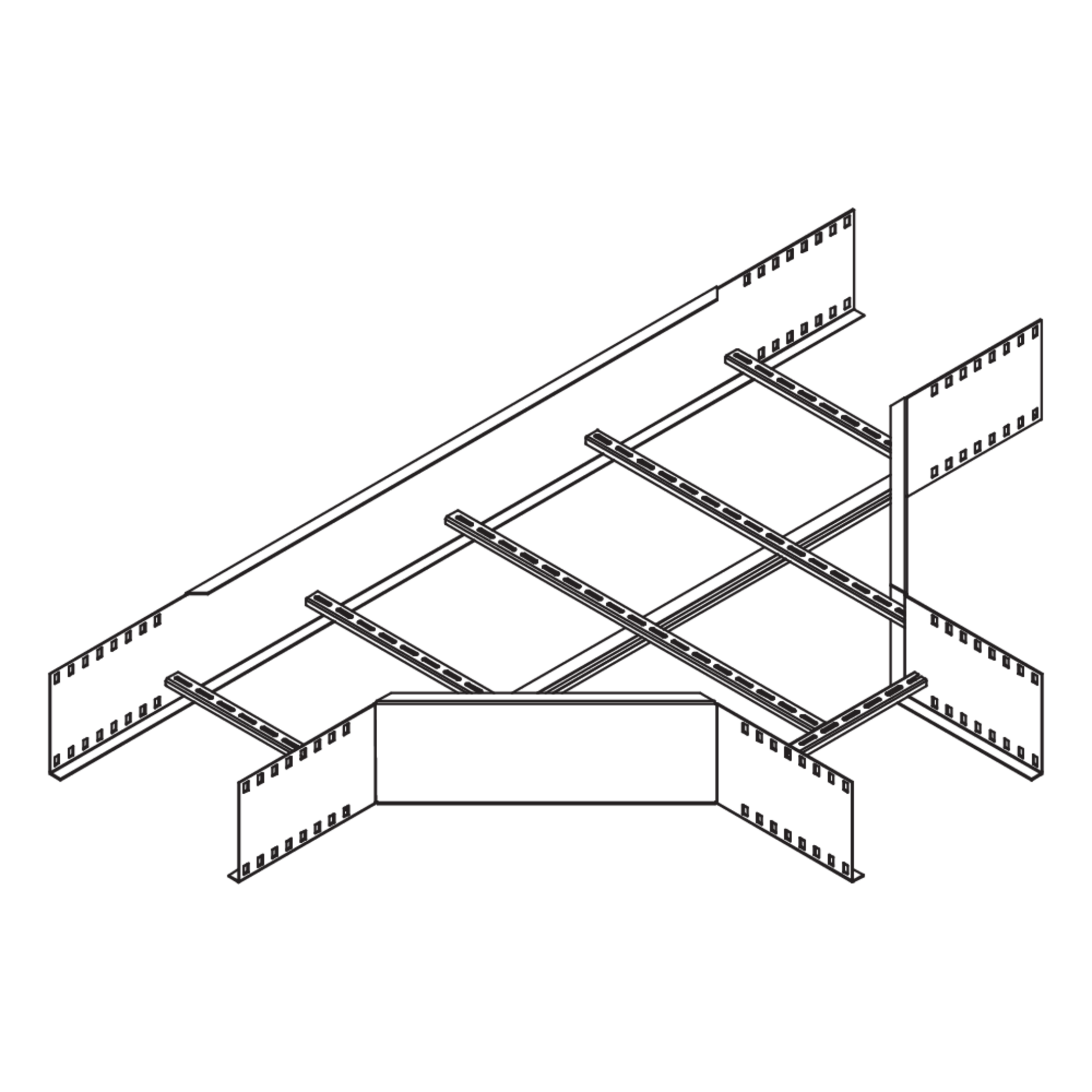

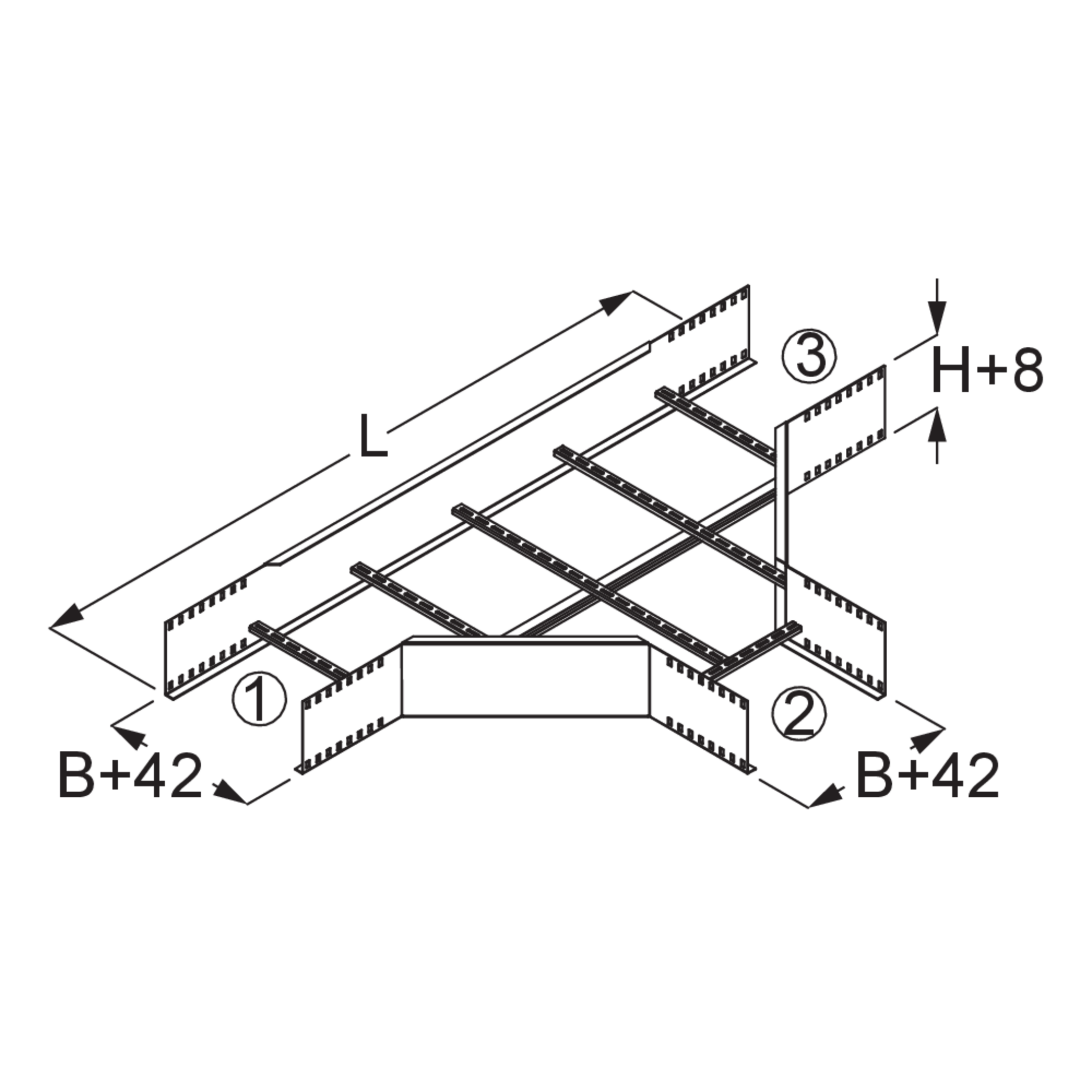

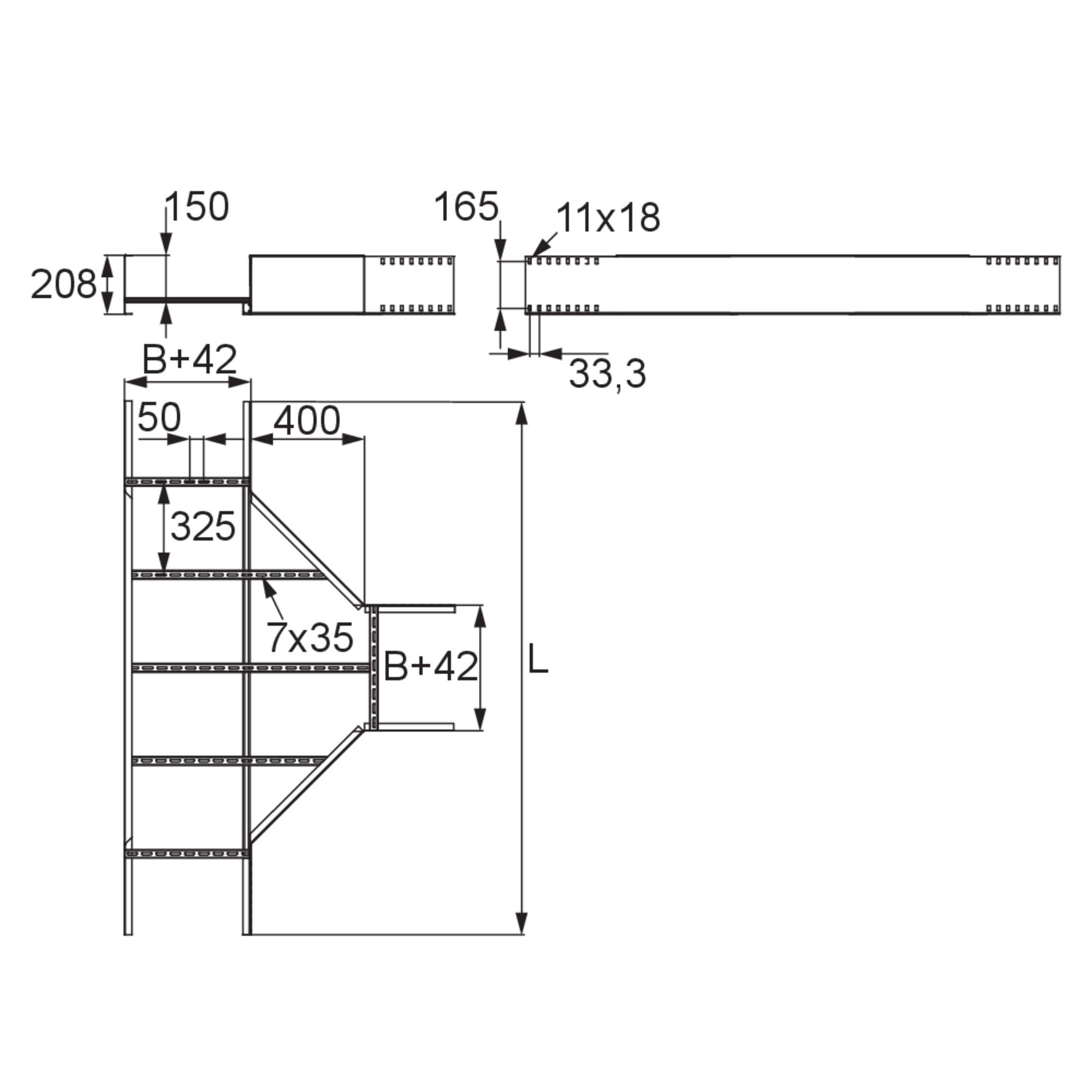

Der T-förmige Weitspannkabelleiter-Abzweig WLA 200 mit integrierten Verbindern ermöglicht Richtungsänderungen der Kabelführung in Form eines Abzweigs. Er eignet sich für die Weitspannkabelleitern WL 200 und weist Breiten von 200 bis 600 mm auf. Der Weitspannkabelleiter-Abzweig wird zwischen zwei Weitspannkabelleitern WL 200 eingesetzt. Anschließend lässt sich die Anschlussleiter einschieben. Er besteht aus tauchfeuerverzinktem Stahl.

Art.-Nr.
WLA 200-60F
Höhe
208 mm
Holmhöhe
200 mm
Breite
637 mm
Länge
2067 mm
Radius
400 mm
Gewicht je Lagermengeneinheit
28.820 kg
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

HH

B

L

R

G

Included accessories

  • WLA 200-20F
    Weitspannkabelleiter-Abzweig
    208 mm
    200 mm
    237 mm
    1667 mm
    400 mm
    23.680 kg
    Included accessories
    Mehr Informationen
  • WLA 200-30F
    Weitspannkabelleiter-Abzweig
    208 mm
    200 mm
    337 mm
    1767 mm
    400 mm
    24.800 kg
    Included accessories
    Mehr Informationen
  • WLA 200-40F
    Weitspannkabelleiter-Abzweig
    208 mm
    200 mm
    437 mm
    1867 mm
    400 mm
    25.910 kg
    Included accessories
    Mehr Informationen
  • WLA 200-50F
    Weitspannkabelleiter-Abzweig
    208 mm
    200 mm
    537 mm
    1967 mm
    400 mm
    27.640 kg
    Included accessories
    Mehr Informationen
  • WLA 200-60F
    Weitspannkabelleiter-Abzweig
    208 mm
    200 mm
    637 mm
    2067 mm
    400 mm
    28.820 kg
    Included accessories
    Mehr Informationen

Details

  • Ermöglicht eine horizontale Richtungsänderung der Kabelführung in Form eines Abzweigs
  • Kabelschonende Führung
