UKR 3

Kabelkanalunterteil, dreizügig

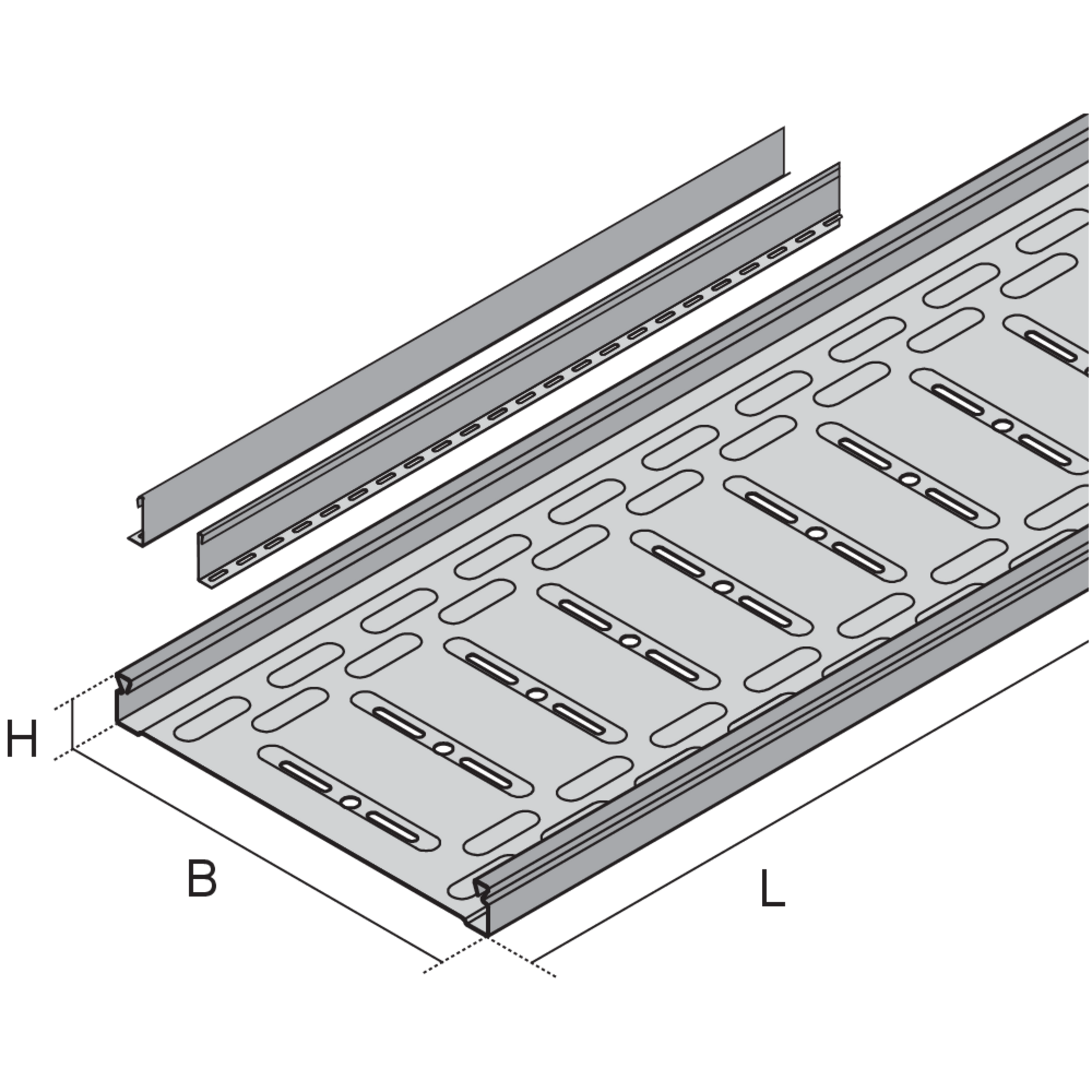

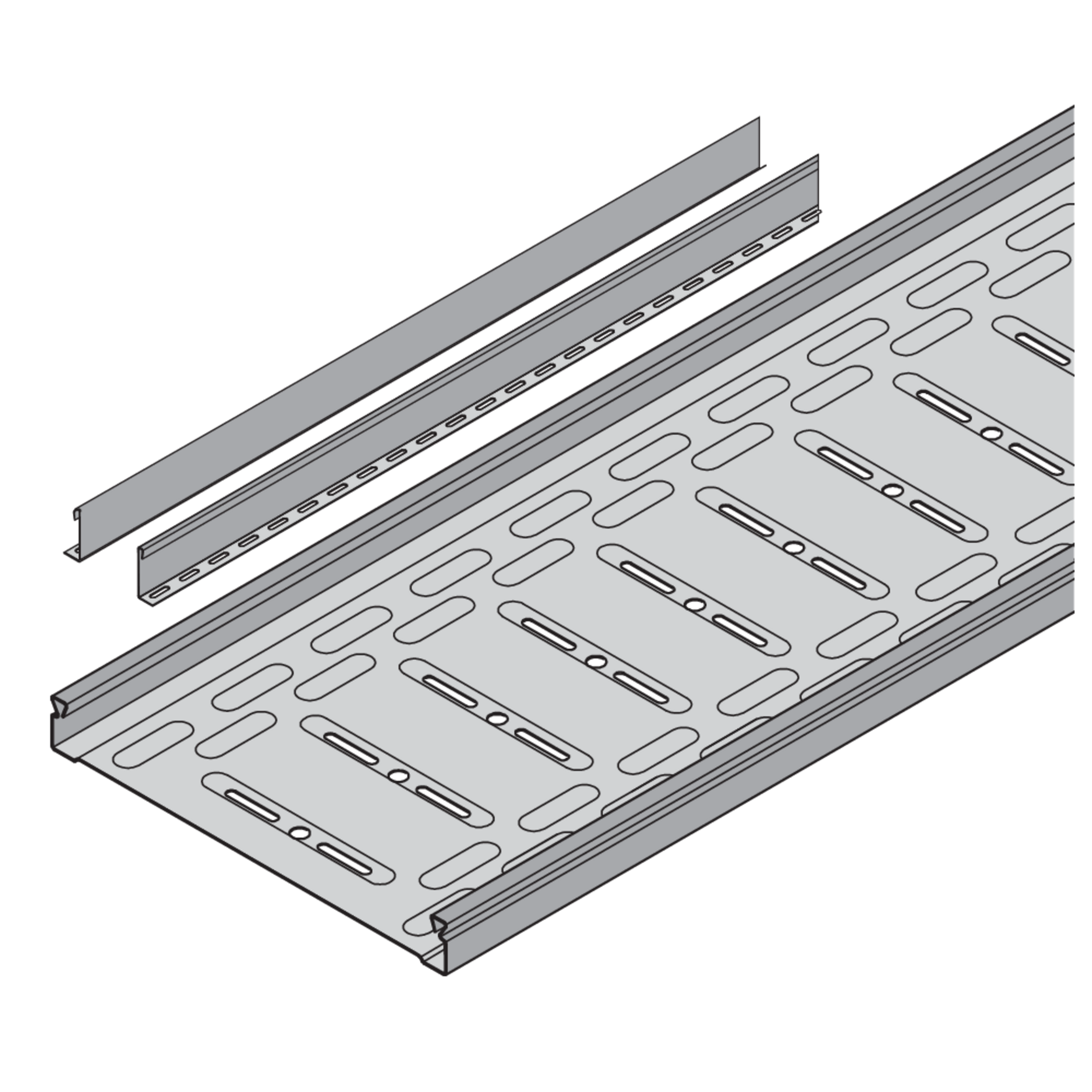

Bei der Produktlösung UKR 3 handelt es sich um offene, dreizügige, estrichüberdeckte Kabelkanalunterteile, die in Verbindung mit zwei Trennstegen den unteren Teil des Unterflurkanalsystems UKR bilden. Sowohl die Unterteile als auch die Trennstege sind aus sendzimir-feuerverzinktem Stahlblech nach DIN EN 10346 gefertigt und werden inklusive der Trennstege UKTR und sechs Nageldübeln SNA 6x30/5 geliefert. Sie sind in einer Höhe von 35 bis 110 mm, einer Breite von 400 bis 500 mm, einer Länge von 3000 mm und mit optionalem Zubehör erhältlich.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

G

Gewicht je Lagermengeneinheit
  • UKR 110-40S
    Kanalunterteil
    Höhe
    110 mm
    Breite
    400 mm
    Länge
    3000 mm
    Gewicht je Lagermengeneinheit
    34.266 kg
    Inklusivzubehör
    Mehr Informationen
  • UKR 110-50S
    Kanalunterteil
    Höhe
    110 mm
    Breite
    500 mm
    Länge
    3000 mm
    Gewicht je Lagermengeneinheit
    37.766 kg
    Inklusivzubehör
    Mehr Informationen
  • UKR 35-40S
    Kanalunterteil
    Höhe
    35 mm
    Breite
    400 mm
    Länge
    3000 mm
    Gewicht je Lagermengeneinheit
    12.008 kg
    Inklusivzubehör
    Mehr Informationen
  • UKR 35-50S
    Kanalunterteil
    Höhe
    35 mm
    Breite
    500 mm
    Länge
    3000 mm
    Gewicht je Lagermengeneinheit
    13.908 kg
    Inklusivzubehör
    Mehr Informationen
  • UKR 60-40S
    Kanalunterteil
    Höhe
    60 mm
    Breite
    400 mm
    Länge
    3000 mm
    Gewicht je Lagermengeneinheit
    19.941 kg
    Inklusivzubehör
    Mehr Informationen
  • UKR 60-50S
    Kanalunterteil
    Höhe
    60 mm
    Breite
    500 mm
    Länge
    3000 mm
    Gewicht je Lagermengeneinheit
    22.966 kg
    Inklusivzubehör
    Mehr Informationen
  • UKR 85-40S
    Kanalunterteil
    Höhe
    85 mm
    Breite
    400 mm
    Länge
    3000 mm
    Gewicht je Lagermengeneinheit
    23.640 kg
    Inklusivzubehör
    Mehr Informationen
  • UKR 85-50S
    Kanalunterteil
    Höhe
    85 mm
    Breite
    500 mm
    Länge
    3000 mm
    Gewicht je Lagermengeneinheit
    25.340 kg
    Inklusivzubehör
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106 KB

    de
    Download

  • EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    PDF, 46 KB

    de en

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

  • Technische Information Estrichueberdeckte Kanalsysteme

    Technische Information

    PDF, 1 MB

    de en

  • Montageanleitung UKR

    Montageanleitung

    PDF, 465 KB

    de en

BIM- und CAD-Daten

  • BIM Daten Estrichüberdeckte Kanalsysteme

    BIM Daten Estrichüberdeckte Kanalsysteme

    ZIP, 9 MB

    de en
