UKE160 V

Edelstahl-Klappdeckel-Kompakteinzelauslass, 4-fach, eckig

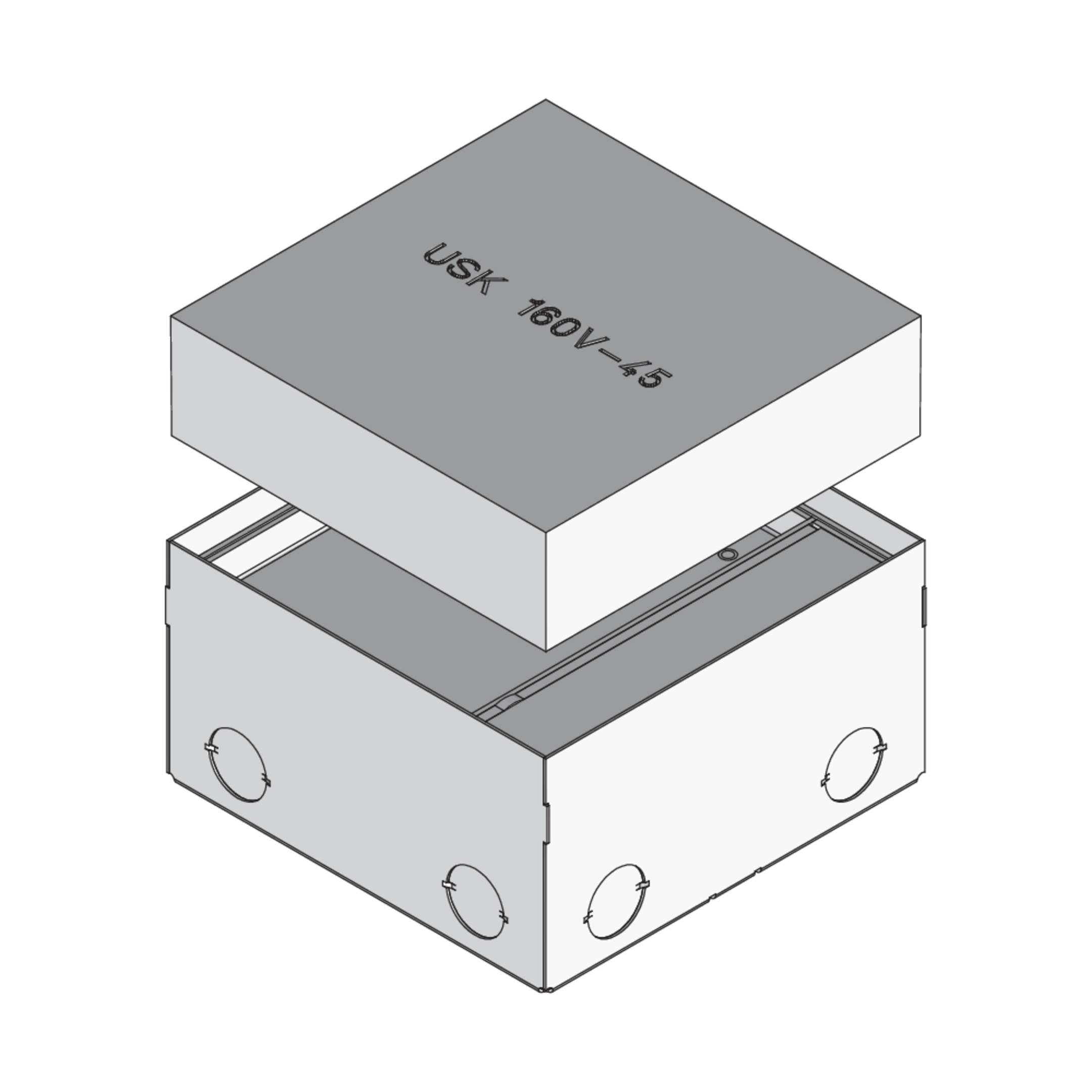

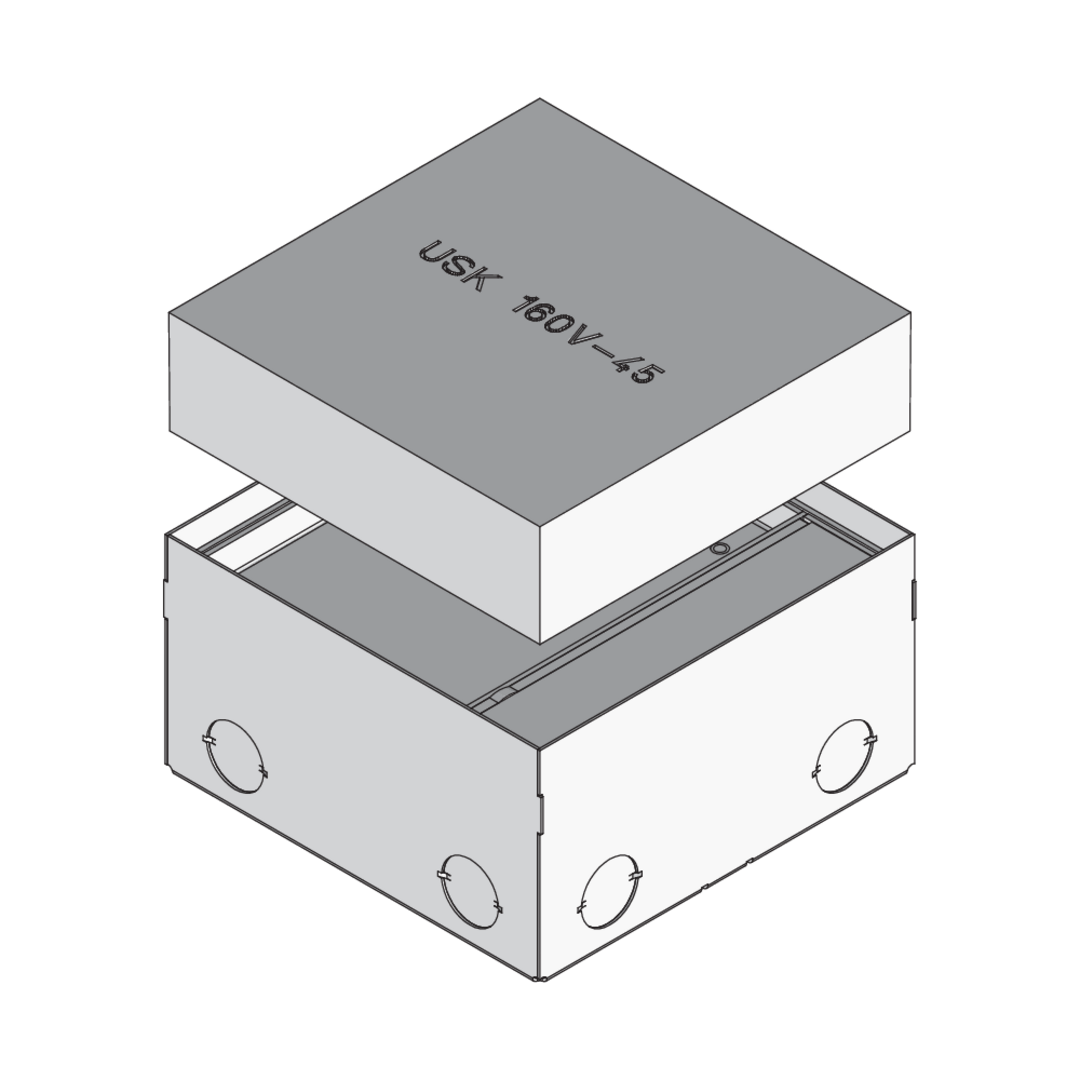

UKE160 V sind Klappdeckel-Kompakteinzelauslässe, die sich aus einer Bodendose, einem nivellierbaren Einzelauslass und einem Schalungskörper zusammensetzen. Die viereckigen Bauelemente werden direkt in den Estrich eingesetzt und dienen dort zur Aufnahme von bis zu vier Einbaugeräten. Zusätzlich lassen sich Rohre M25 durch die perforierten Seitenwände der Bodendose führen. Die Auslässe sind aus Edelstahl (V2A) oder Messing gefertigt und eignen sich zur Anwendung in trocken und feucht gepflegten Räumen mit Büroverkehrslasten. Sie sind mit einem Einbaumaß von 166 x 166 mm erhältlich.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

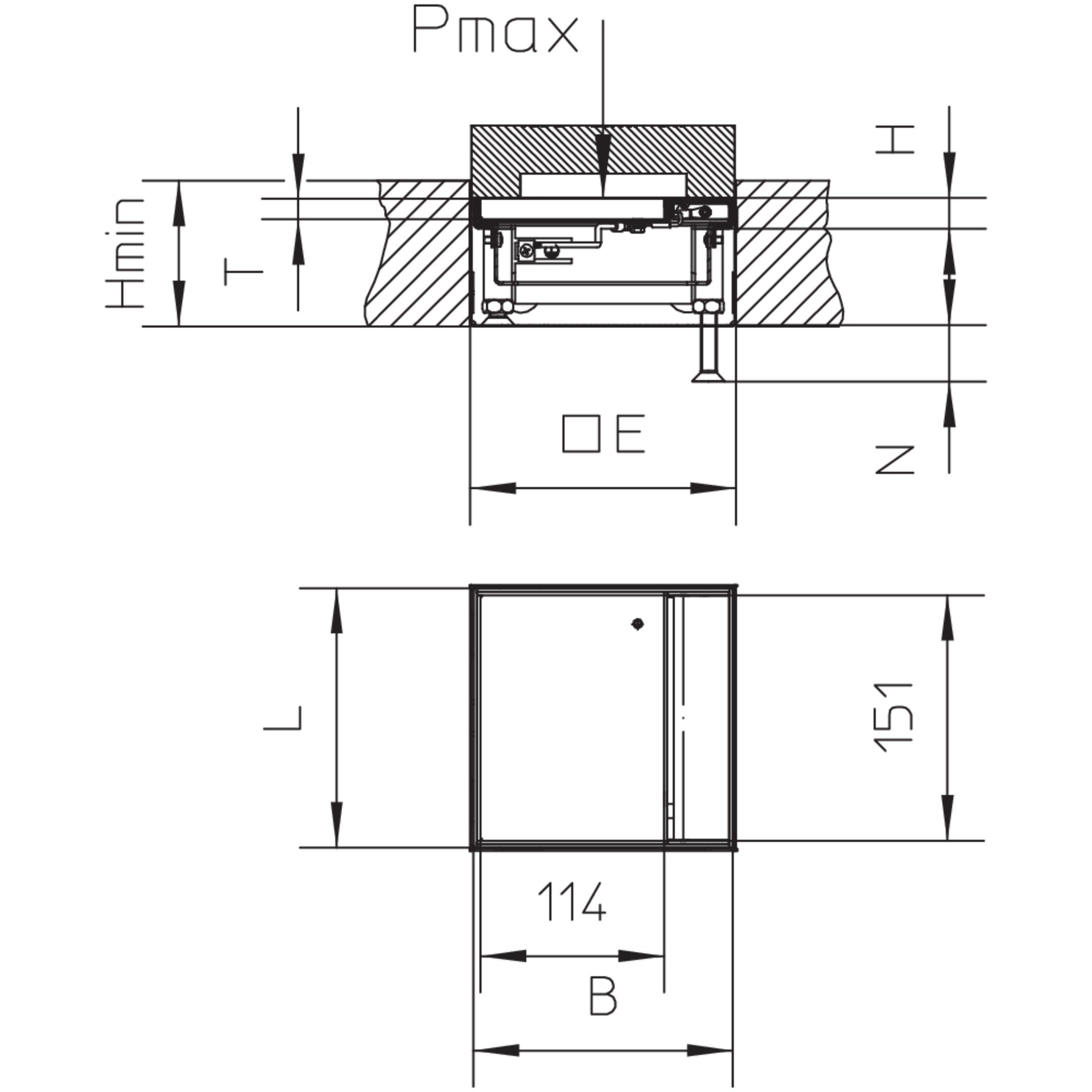

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

L

Länge

N

Nivellierbereich

Pmax

max. Belastung

E

Einbaumaß

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

G

Gewicht je Lagermengeneinheit
  • UKE160 15-V E
    Kompakteinzelauslass,
    Höhe
    19 mm
    min. Einbauhöhe
    90 mm
    Breite
    160 mm
    Länge
    160 mm
    Nivellierbereich
    35 mm
    max. Belastung
    2.00 kN
    Einbaumaß
    166 x 166 mm
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Gewicht je Lagermengeneinheit
    2.264 kg
    Mehr Informationen
  • UKE160 25-V E
    Kompakteinzelauslass,
    Höhe
    29 mm
    min. Einbauhöhe
    100 mm
    Breite
    160 mm
    Länge
    160 mm
    Nivellierbereich
    35 mm
    max. Belastung
    2.00 kN
    Einbaumaß
    166 x 166 mm
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Gewicht je Lagermengeneinheit
    2.481 kg
    Mehr Informationen
  • UKE160 25-V MS
    Kompakteinzelauslass,
    Höhe
    29 mm
    min. Einbauhöhe
    100 mm
    Breite
    160 mm
    Länge
    160 mm
    Nivellierbereich
    35 mm
    max. Belastung
    2.00 kN
    Einbaumaß
    166 x 166 mm
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Gewicht je Lagermengeneinheit
    3.005 kg
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
