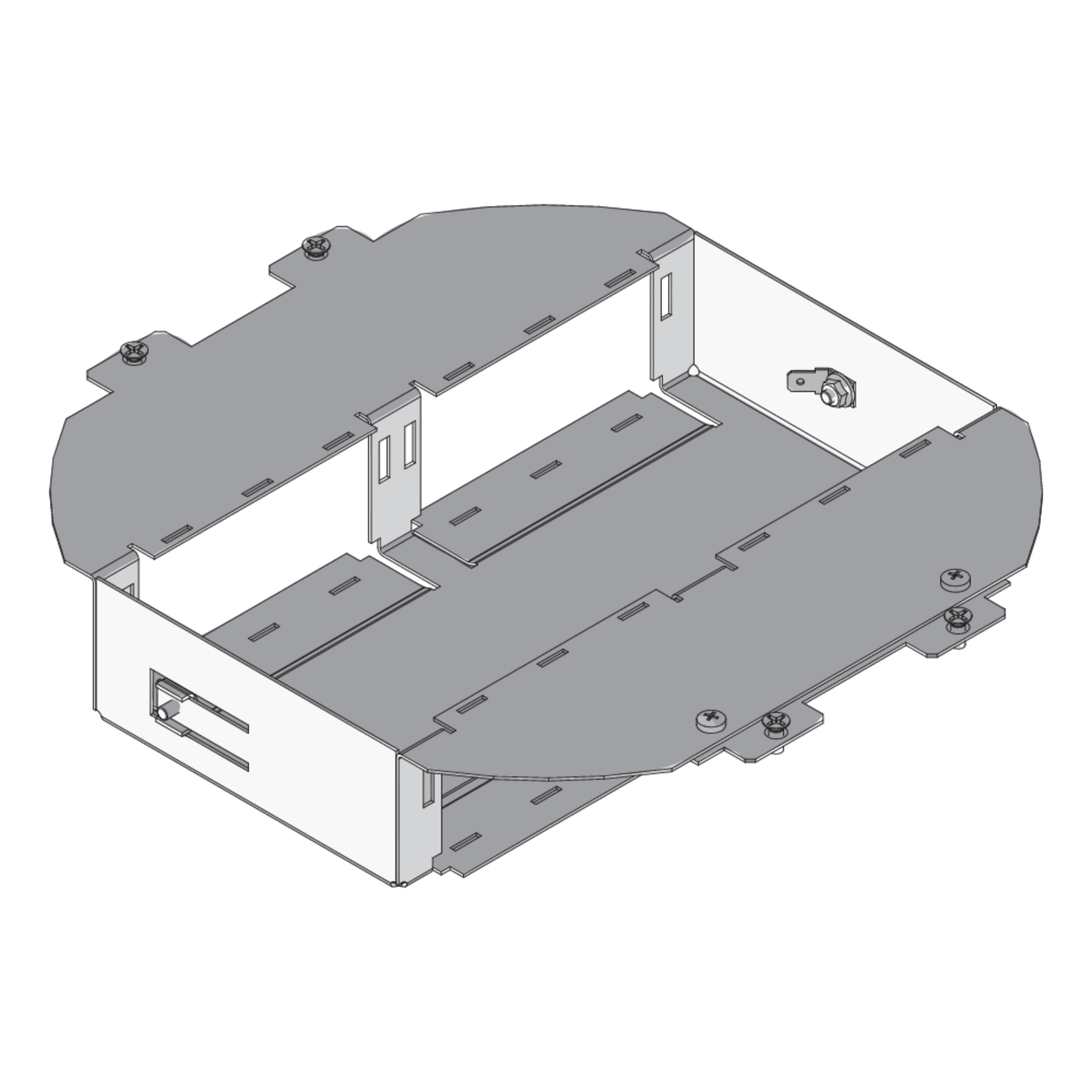

UGE3 RE

Geräteeinsatz, 3-fach, für Einheiten aus Edelstahl, rund

Bei den Bauelementen UGE3 RE handelt es sich um Geräteeinsätze mit seitlichen Blenden, die in runde Einbaueinheiten aus Edelstahl, geeignet für maximal drei Gerätebecher, geschraubt werden können. Die Einsätze lassen sich mit bis zu vier Installationsgeräten der Größe 45x45 mm und bis zu 6 Dateneinzeljacks bestücken. Sie sind aus sendzimir-feuerverzinktem Stahlblech, nach DIN EN 10346, gefertigt.

Belastungsanforderungen gemäß: DIN EN 50085

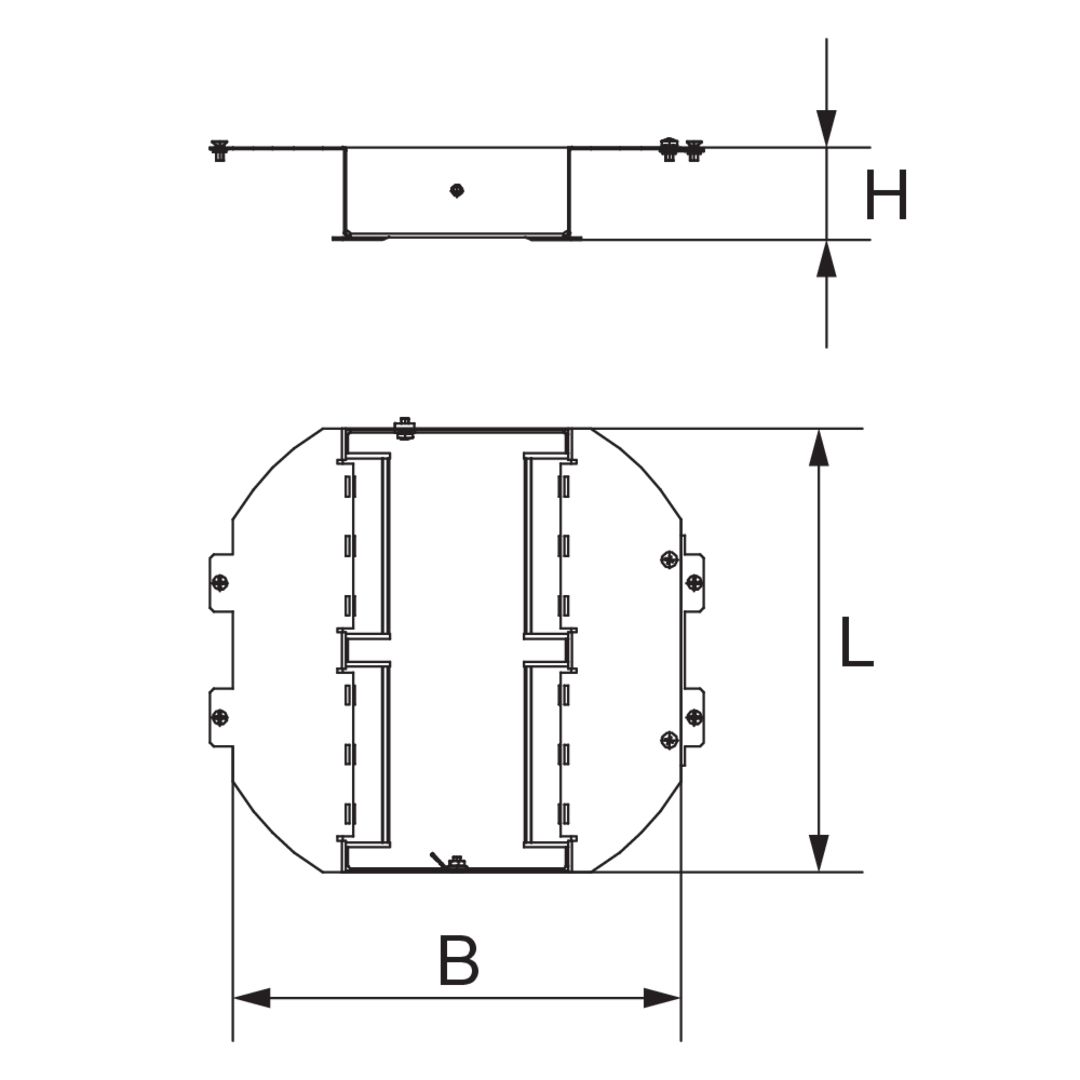

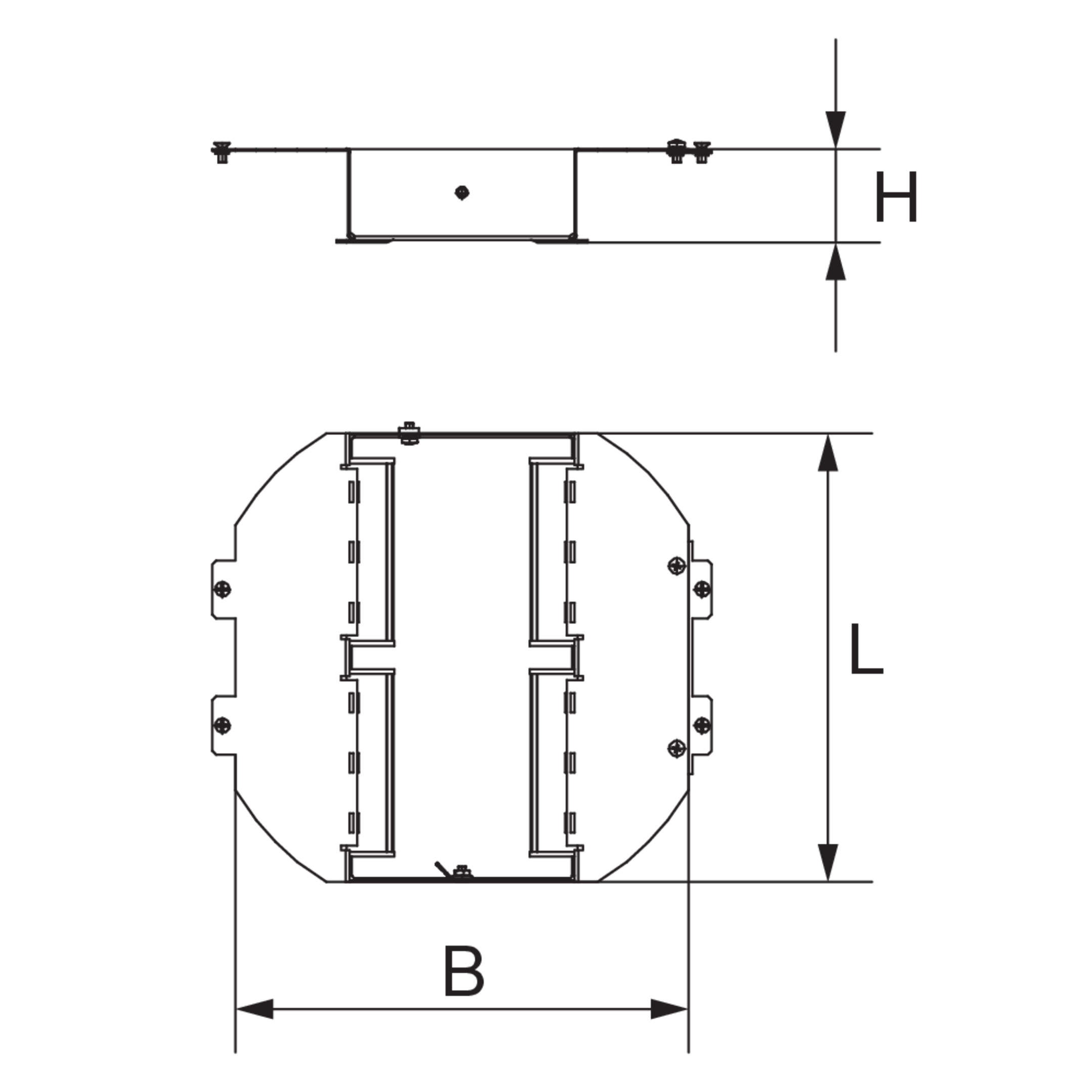

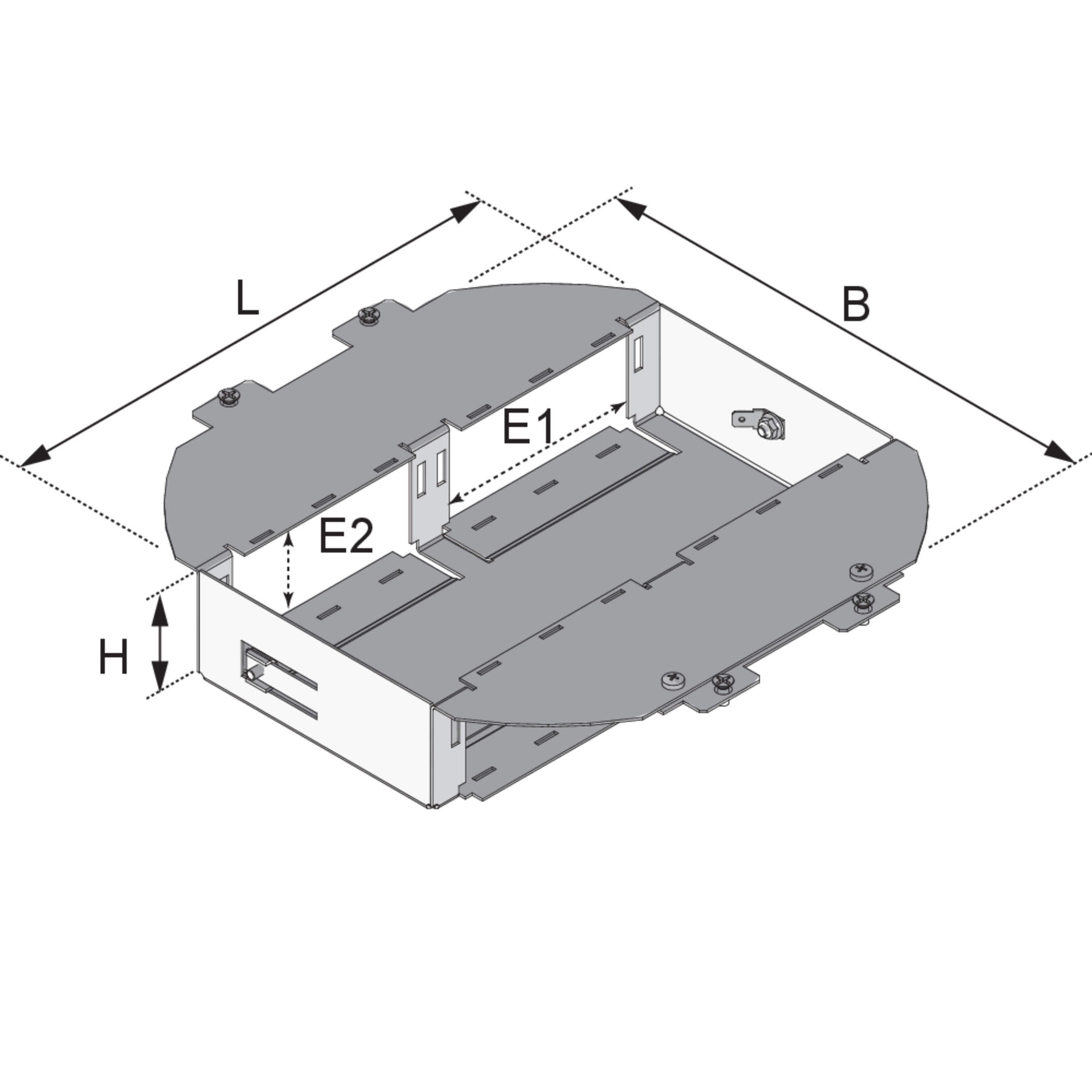

Varianten

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

L

Länge

Datenjacks

max. Anzahl installierbarer Datenjacks

E1

Einbaumaß E1

E2

Einbaumaß E2

G

Gewicht je Lagermengeneinheit

Installationsgeräte

max. Anzahl Installationsgeräte

  • UGE3-RE 4
    Geräteeinsatz,
    47 mm
    100 mm
    235 mm
    231 mm
    6
    90 mm
    46 mm
    0.565 kg
    4x 45x45 mm

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen
