UEKDD RP E

Edelstahl-Klappdeckelkassette, 3-fach, rund, plan

UEKDD RP E sind Klappdeckelkassetten zum stufenweisen Absenken von bis zu drei Gerätebechern um max. 30 mm. Die runden Einbaueinheiten bestehen aus einem Bodenbelagsschmutzrahmen mit Rastleitern, einem Klappdeckel mit bodenebenem Leitungsauslass, Gummidichtung und Universalkrallenset. Sie sind für Bodendosen, Montagedeckel und Doppel- oder Hohlraumbodenöffnungen in trocken oder feucht gepflegten Räumen mit Büroverkehrslasten geeignet. Die Kassetten sind aus Edelstahl V2A mit einer planen, gestrahlten Oberfläche gefertigt und mit einer min. Einbauhöhe von 90 mm, einem IP-Schutzgrad im nicht genutzten Zustand von IP 30, im genutzten Zustand einem IP-Schutzgrad von IP 20, einem Einbaumaß von 307 mm und einem max. Belastungswert von 2,00 kN erhältlich.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

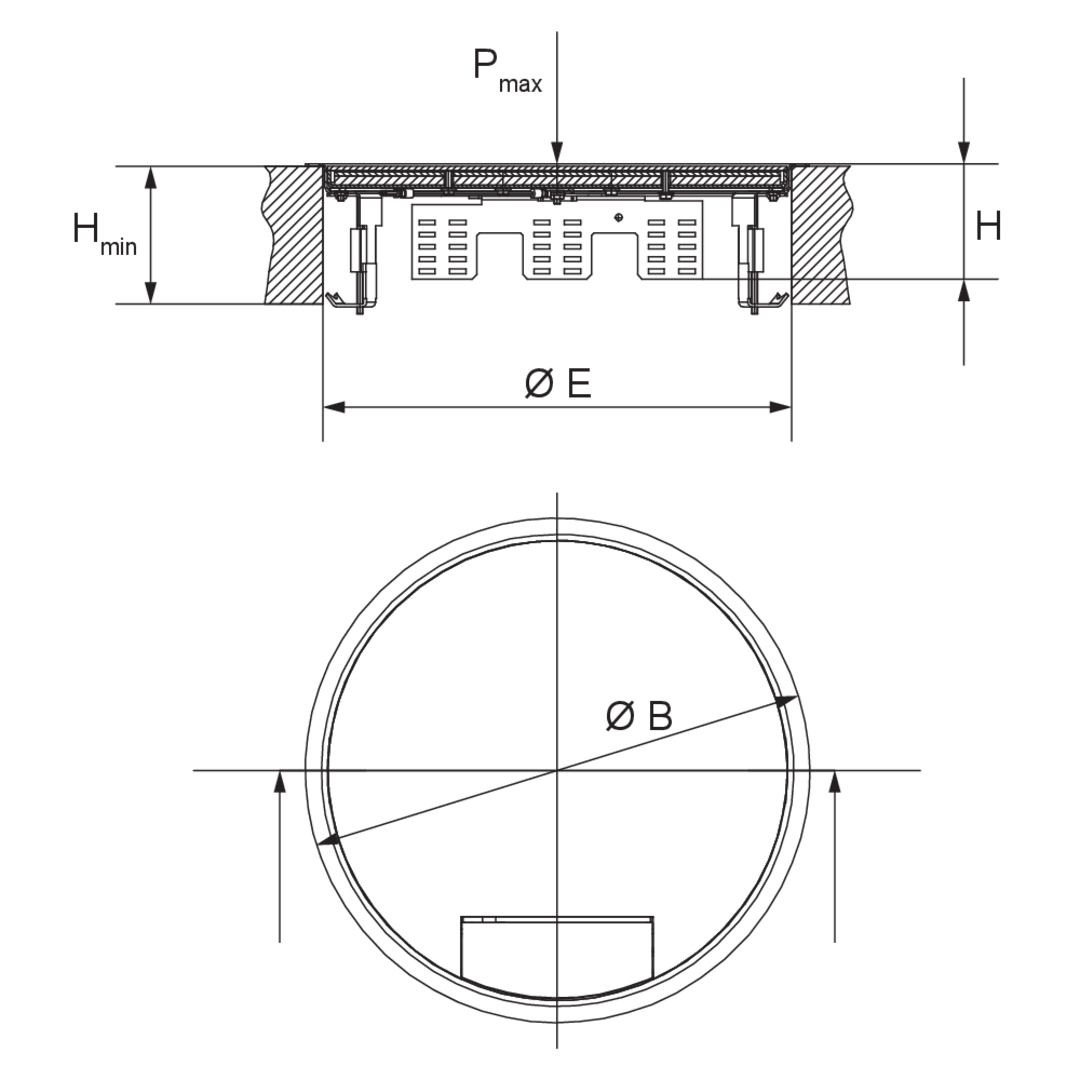

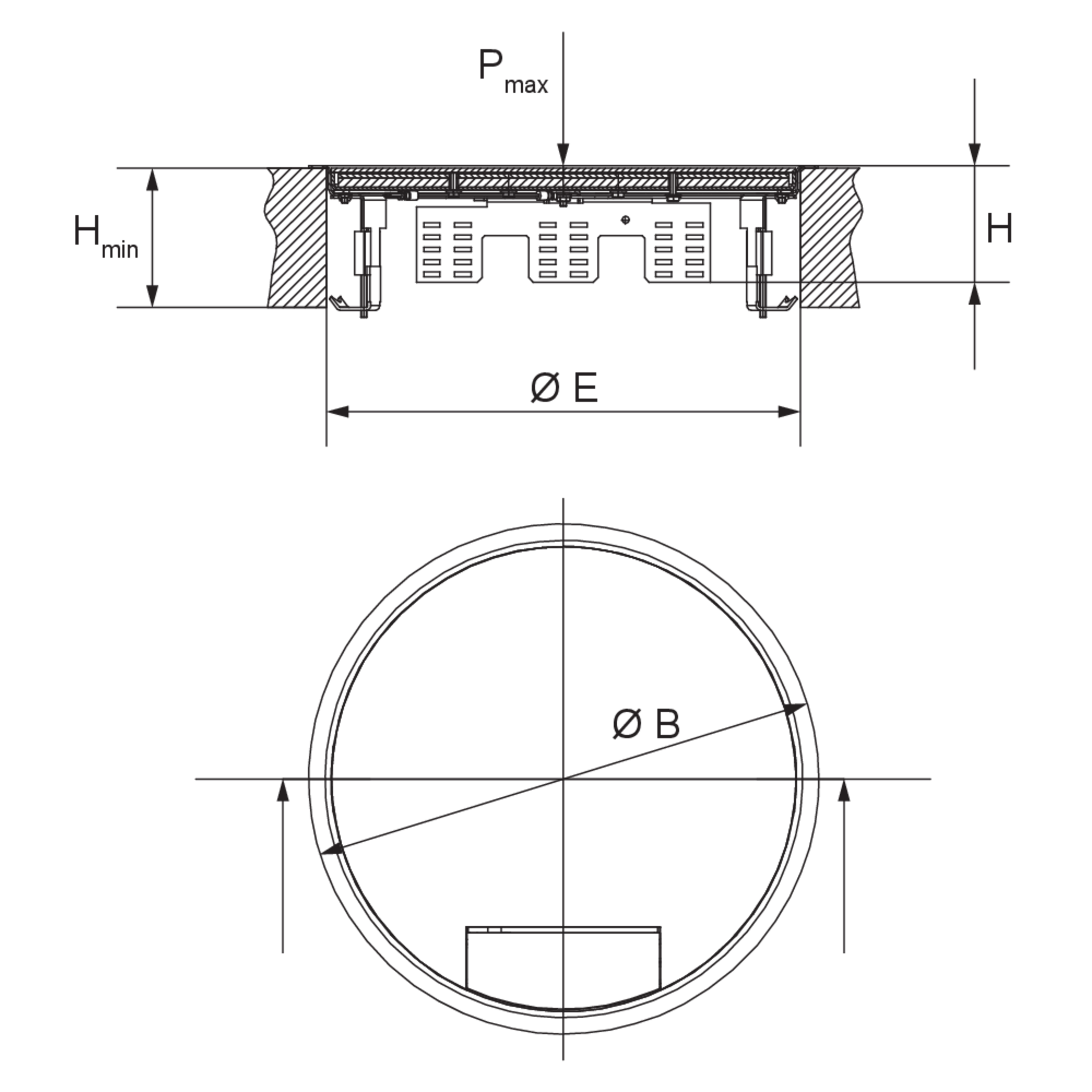

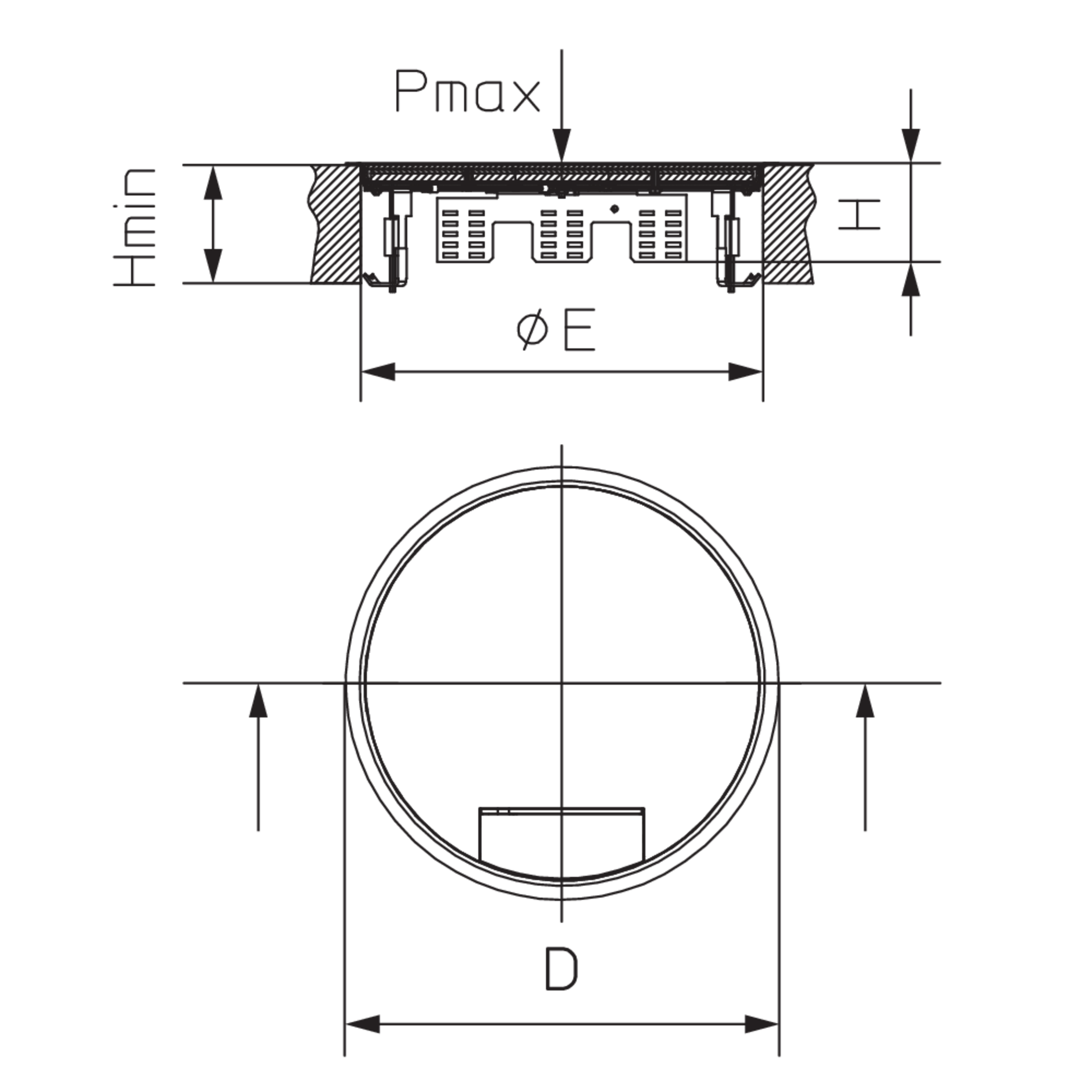

Varianten

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

Pmax

max. Belastung

Gerätebecher

max. Anzahl installierbarer Gerätebecher

E

Einbaumaß

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

G

Gewicht je Lagermengeneinheit
  • UEKDD 15-RP E
    Kassetteneinbaueinheit,
    75 mm
    90 mm
    330 mm
    2.00 kN
    3
    307 mm
    IP 20
    IP 30
    5.638 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • VDE Zertifikat 40035723 Edelstahleinheiten

    Zertifikat

    PDF, 316 KB

    de en

  • Nutzungshinweis für Edelstahleinbaueinheiten

    Montageanleitung

    PDF, 123 KB

    de
    Download

  • Hinweis Schutzarten und Bodenpflege

    Hinweis für Einbaueinheiten

    PDF, 332 KB

    de en

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

  • Einbaueinheiten - Technische Information

    Technische Information

    PDF, 14 MB

    de en

  • EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    PDF, 46 KB

    de en

  • Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106 KB

    de
    Download

  • Montageanleitung UEKDD R E

    Montageanleitung

    PDF, 305 KB

    de en

BIM- und CAD-Daten

  • BIM Daten Einbaueinheiten

    BIM Daten Einbaueinheiten

    ZIP, 13 MB

    de en

Inklusivzubehör
