Art.-Nr. UEKDD 15-RP E

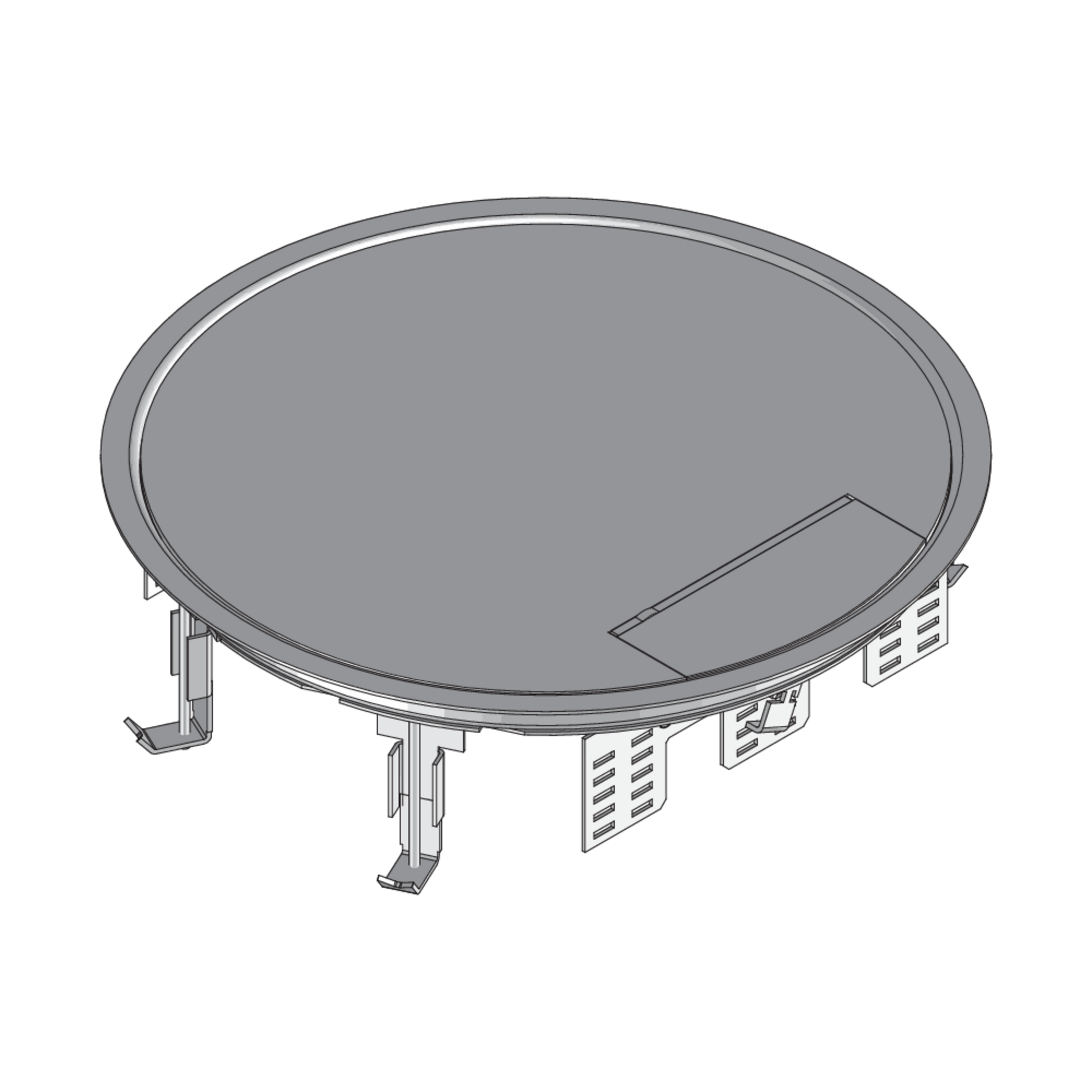

Kassetteneinbaueinheit,

Edelstahl-Klappdeckelkassette, 3-fach, rund, plan

UEKDD RP E sind Klappdeckelkassetten zum stufenweisen Absenken von bis zu drei Gerätebechern um max. 30 mm. Die runden Einbaueinheiten bestehen aus einem Bodenbelagsschmutzrahmen mit Rastleitern, einem Klappdeckel mit bodenebenem Leitungsauslass, Gummidichtung und Universalkrallenset. Sie sind für Bodendosen, Montagedeckel und Doppel- oder Hohlraumbodenöffnungen in trocken oder feucht gepflegten Räumen mit Büroverkehrslasten geeignet. Die Kassetten sind aus Edelstahl V2A mit einer planen, gestrahlten Oberfläche gefertigt und mit einer min. Einbauhöhe von 90 mm, einem IP-Schutzgrad im nicht genutzten Zustand von IP 30, im genutzten Zustand einem IP-Schutzgrad von IP 20, einem Einbaumaß von 307 mm und einem max. Belastungswert von 2,00 kN erhältlich.

Art.-Nr.
UEKDD 15-RP E
Höhe
75 mm
min. Einbauhöhe
90 mm
Breite
330 mm
max. Belastung
2.00 kN
max. Anzahl installierbarer Gerätebecher
3
Einbaumaß
307 mm
IP-Schutzgrad im genutzten Zustand
IP 20
IP-Schutzgrad im nicht genutzten Zustand
IP 30
Gewicht je Lagermengeneinheit
5.638 kg
Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

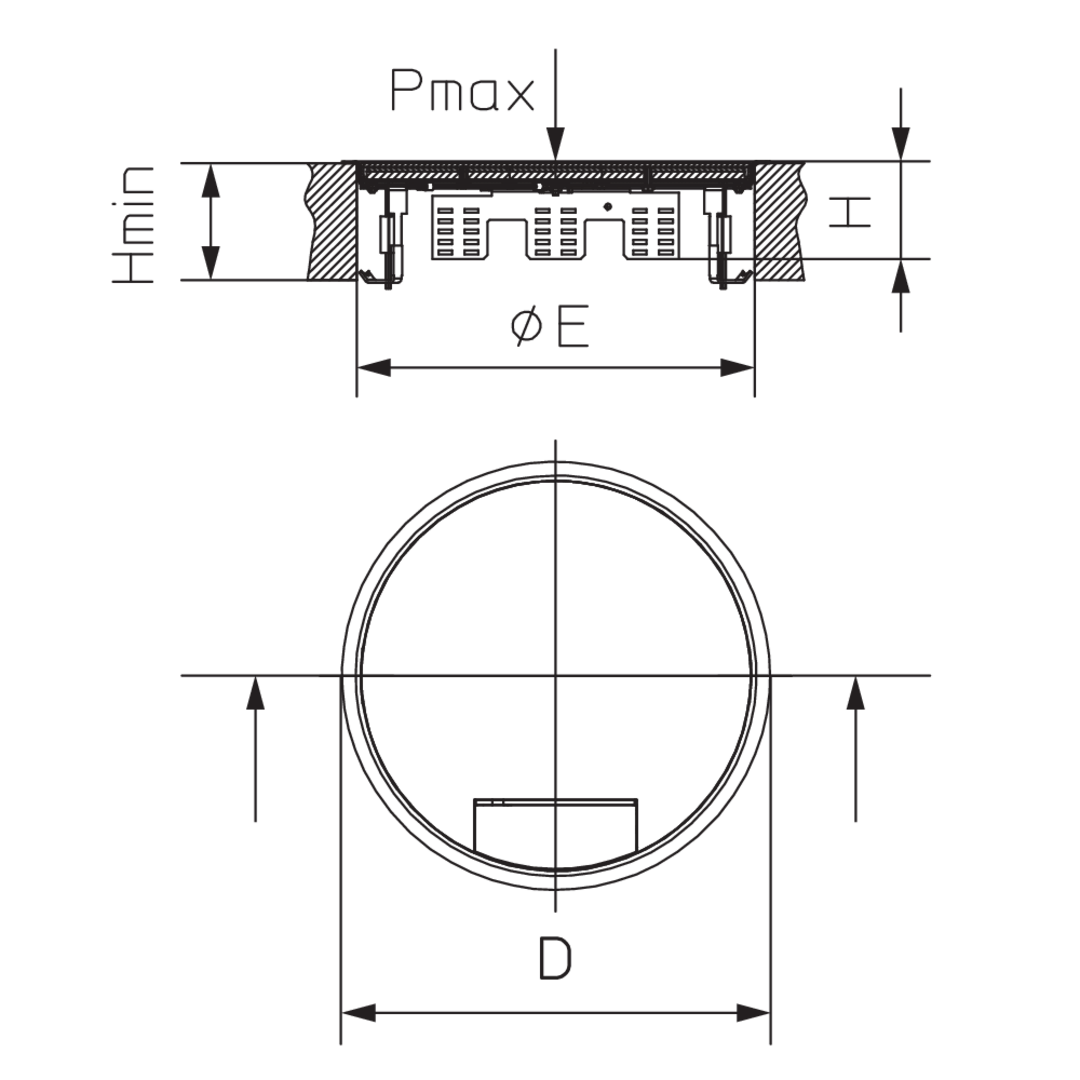

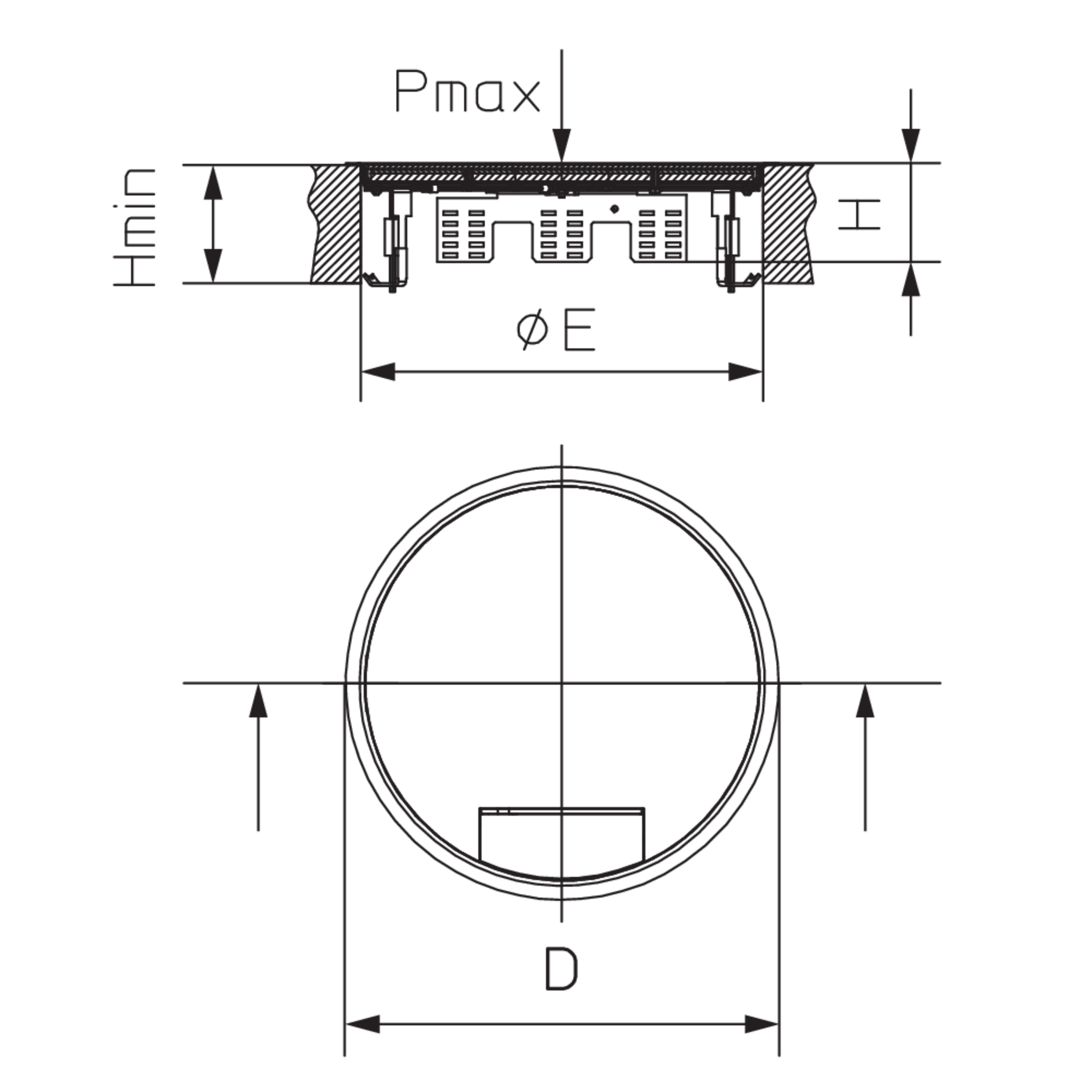

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B

Breite

Pmax

max. Belastung

Gerätebecher

max. Anzahl installierbarer Gerätebecher

E

Einbaumaß

IPg

IP-Schutzgrad im genutzten Zustand

IPn

IP-Schutzgrad im nicht genutzten Zustand

G

Gewicht je Lagermengeneinheit
  • UEKDD 15-RP E
    Kassetteneinbaueinheit,
    Höhe
    75 mm
    min. Einbauhöhe
    90 mm
    Breite
    330 mm
    max. Belastung
    2.00 kN
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    307 mm
    IP-Schutzgrad im genutzten Zustand
    IP 20
    IP-Schutzgrad im nicht genutzten Zustand
    IP 30
    Gewicht je Lagermengeneinheit
    5.638 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
